一种急诊科用便携式急诊箱的制作方法

本实用新型涉及医用药品技术领域，具体为一种急诊科用便携式急诊箱。

背景技术：

医护人员在紧急出诊时，由于在出诊遇到的病情情况可能不相同，在进行紧急处理时所需要的医疗用具也不相同，大量的医疗用具和药物携带不方便，这会给医务人员带来很大的困扰，因此就需要一种便于携带的急诊箱来帮助医务人员携带医疗用具和药物。

目前，现有的便携式急诊箱不能够合理的将急诊用品进行合理的放置，且储放的空间利用率小，容易发生晃动，对药物造成损坏，给医护人员带来不必要的麻烦，且减小了医护人员的工作效率。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种急诊科用便携式急诊箱，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种急诊科用便携式急诊箱，包括箱盖和箱体，所述箱盖的下表面与箱体的上表面均设置有密封条，所述箱盖与箱体表面的一侧均设置有卡接装置，所述箱体内部的两侧均设置有固定板，所述固定板的两侧均开设有滑槽，所述滑槽的内部活动连接有滑块，所述滑块的表面固定连接有放置凹槽装置，所述放置凹槽装置上表面的边缘处固定连接有支撑杆，所述箱体一侧的边缘处设置有放置柜，所述放置柜的上表面固定连接有卡接扣。

可选的，所述箱体通过铰链固定连接有箱体，所述箱体通过铰链固定连接有箱体，所述箱盖的内部开设有放置槽，所述放置槽的内部均设置有松紧网带。

可选的，所述箱体正面的一侧设置有小型输液架，所述小型输液架的表面通过螺纹卡接有c型卡块。

可选的，所述放置凹槽装置的上表面从左至右依次设置有药物槽、点滴放置孔、小型医用物件放置槽与试管槽孔。

可选的，所述点滴放置孔的内侧壁设置有海绵层，所述点滴放置孔的数量为五个，所述箱盖上表面的中心处开设有拉槽，所述箱体的正面和背面固定连接有固定块，所述固定块的表面均固定连接有背带。

可选的，所述卡接装置包括板块、卡槽、卡块和弹力按钮，所述板块的表面开设有卡槽，所述卡槽的内部卡接有卡块，所述板块外表面的一侧设置有弹力按钮。

(三)有益效果

本实用新型提供了一种急诊科用便携式急诊箱，具备以下有益效果：

该急诊科用便携式急诊箱，经固定板、滑槽、滑块和放置凹槽搭配设置，使用时通过上下推动放置凹槽置，继而带动滑块在滑槽内的位置，从而来达到升降的作用，便于医护人员在急诊的过程中拿取药物，通过支撑块的设置，使得放置凹槽在放置的过程中存有缝隙，防止放置凹槽在拿放的过程中，不易对该装置内的急诊物品造成损坏，且该装置便于叠加储放，增大该装置空间利用率。

附图说明

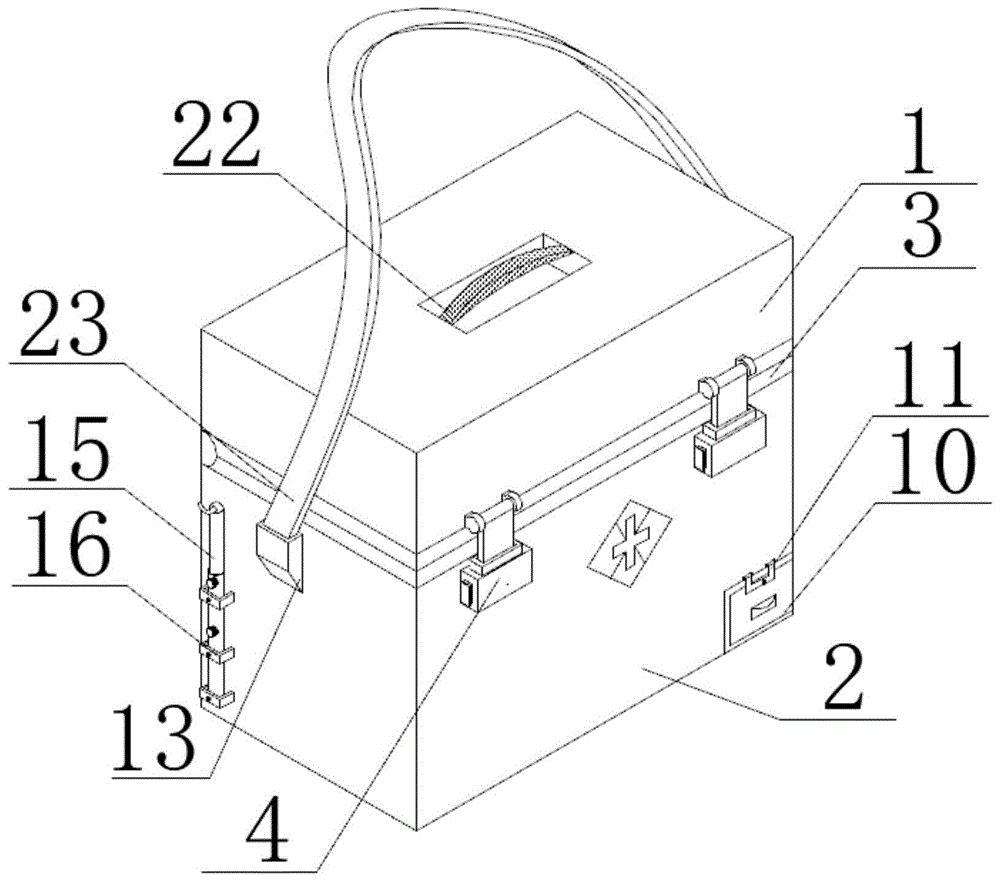

图1为本实用新型立体结构示意图；

图2为本实用新型立体内部结构示意图；

图3为本实用新型剖面结构示意图；

图4为本实用新型卡接装置结构示意图。

图中：1、箱盖；2、箱体；3、密封条；4、卡接装置；401、板块；402、卡槽；403、卡块；404、弹力按钮；5、固定板；6、滑槽；7、滑块；8、放置凹槽装置；9、支撑杆；10、放置柜；11、卡接扣；12、放置槽；13、固定块；14、松紧网带；15、小型输液架；16、c型卡块；17、药物槽；18、点滴放置孔；19、小型医用物件放置槽；20、试管槽孔；21、海绵层；22、拉槽；23、背带。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1至图4，本实用新型提供一种技术方案：为实现以上目的，本实用新型通过以下技术方案予以实现：一种急诊科用便携式急诊箱，包括箱盖1和箱体2，箱盖1的下表面与箱体2的上表面均设置有密封条3，箱盖1与箱体2表面的一侧均设置有卡接装置4，箱体2内部的两侧均设置有固定板5，经固定板5、滑槽6、滑块7和放置凹槽8搭配设置，使用时通过上下推动放置凹槽置8，继而带动滑块7在滑槽6内的位置，从而来达到升降的作用，便于医护人员在急诊的过程中拿取药物，固定板5的两侧均开设有滑槽6，滑槽6的内部活动连接有滑块7，滑块7的表面固定连接有放置凹槽装置8，放置凹槽装置8上表面的边缘处固定连接有支撑杆9，通过支撑块9的设置，使得放置凹槽8在放置的过程中存有缝隙，防止放置凹槽6在拿放的过程中，不易对该装置内的急诊物品造成损坏，且该装置便于叠加储放，增大该装置空间利用率。，箱体2一侧的边缘处设置有放置柜10，放置柜10的上表面固定连接有卡接扣11，箱体2通过铰链固定连接有箱体2，箱盖1的内部开设有放置槽12，放置槽12的内部均设置有松紧网带14，箱体2正面的一侧设置有小型输液架15，小型输液架15的表面通过螺纹卡接有c型卡块16，放置凹槽装置8的上表面从左至右依次设置有药物槽17、点滴放置孔18、小型医用物件放置槽19与试管槽孔20，点滴放置孔18的内侧壁设置有海绵层21，通过海绵层21的设置，便于点滴放置在放置孔18内，从而可以起到一个防护的作用，所述放置孔18的数量为五个，箱盖1上表面的中心处开设有拉槽22，箱体2的正面和背面固定连接有固定块13，固定块13的表面均固定连接有背带23，卡接装置4包括板块401、卡槽402、卡块403和弹力按钮404，板块401的表面开设有卡槽402，卡槽402的内部卡接有卡块403，板块401外表面的一侧设置有弹力按钮404。

综上所述，该急诊科用便携式急诊箱，使用时，经固定板5、滑槽6、滑块7和放置凹槽8搭配设置，使用时通过上下推动放置凹槽置8，继而带动滑块7在滑槽6内的位置，从而来达到升降的作用，便于医护人员在急诊的过程中拿取药物，通过支撑块9的设置，使得放置凹槽8在放置的过程中存有缝隙，防止放置凹槽6在拿放的过程中，不易对该装置内的急诊物品造成损坏，且该装置便于叠加储放，增大该装置空间利用率。。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

技术特征：

1.一种急诊科用便携式急诊箱，包括箱盖(1)和箱体(2)，其特征在于：所述箱盖(1)的下表面与箱体(2)的上表面均设置有密封条(3)，所述箱盖(1)与箱体(2)表面的一侧均设置有卡接装置(4)，所述箱体(2)内部的两侧均设置有固定板(5)，所述固定板(5)的两侧均开设有滑槽(6)，所述滑槽(6)的内部活动连接有滑块(7)，所述滑块(7)的表面固定连接有放置凹槽装置(8)，所述放置凹槽装置(8)上表面的边缘处固定连接有支撑杆(9)，所述箱体(2)一侧的边缘处设置有放置柜(10)，所述放置柜(10)的上表面固定连接有卡接扣(11)。

2.根据权利要求1所述的一种急诊科用便携式急诊箱，其特征在于：所述箱体(2)通过铰链固定连接有箱体(2)，所述箱盖(1)的内部开设有放置槽(12)，所述放置槽(12)的内部均设置有松紧网带(14)。

3.根据权利要求2所述的一种急诊科用便携式急诊箱，其特征在于：所述箱体(2)正面的一侧设置有小型输液架(15)，所述小型输液架(15)的表面通过螺纹卡接有c型卡块(16)。

4.根据权利要求1所述的一种急诊科用便携式急诊箱，其特征在于：所述放置凹槽装置(8)的上表面从左至右依次设置有药物槽(17)、点滴放置孔(18)、小型医用物件放置槽(19)与试管槽孔(20)。

5.根据权利要求4所述的一种急诊科用便携式急诊箱，其特征在于：所述点滴放置孔(18)的内侧壁设置有海绵层(21)，所述点滴放置孔(18)的数量为五个，所述箱盖(1)上表面的中心处开设有拉槽(22)，所述箱体(2)的正面和背面固定连接有固定块(13)，所述固定块(13)的表面均固定连接有背带(23)。

6.根据权利要求1所述的一种急诊科用便携式急诊箱，其特征在于：所述卡接装置(4)包括板块(401)、卡槽(402)、卡块(403)和弹力按钮(404)，所述板块(401)的表面开设有卡槽(402)，所述卡槽(402)的内部卡接有卡块(403)，所述板块(401)外表面的一侧设置有弹力按钮(404)。

技术总结
本实用新型公开了一种急诊科用便携式急诊箱，包括箱盖和箱体，所述箱盖的下表面与箱体的上表面均设置有密封条，所述箱盖与箱体表面的一侧均设置有卡接装置，所述箱体内部的两侧均设置有固定板，所述固定板的两侧均开设有滑槽，所述滑槽的内部活动连接有滑块，所述滑块的表面固定连接有放置凹槽装置，所述放置凹槽装置上表面的边缘处固定连接有支撑杆，所述箱体一侧的边缘处设置有放置柜，所述放置柜的上表面固定连接有卡接扣。该急诊科用便携式急诊箱，经固定板、滑槽、滑块和放置凹槽搭配设置，使用时通过上下推动放置凹槽置，继而带动滑块在滑槽内的位置，从而来达到升降的作用，便于医护人员在急诊的过程中拿取药物。

技术研发人员：楚志文;方块发;邱朝霞
受保护的技术使用者：惠州市第六人民医院
技术研发日：2019.12.27
技术公布日：2020.11.17
