室外手术消毒防护系统的制作方法

本发明涉及医疗器械领域，具体是消毒防护系统。

背景技术：

很多疾病发病急，生命威胁大，可能需要马上进行手术抢救。同时随着车辆的普及，车祸的发生率也越来越多，在车祸中造成的大出血特别是内腔的大出血如果不马上采取措施的话，病人会迅速进入休克，危及生命。

针对这些问题，最好的措施是马上进行手术，但就地手术的话，由于外界的环境不能满足现场无菌手术的要求。同时在战场上，战伤导致的大出血休克阵亡占了战斗减员的大部分，因此研制一种可在室外展开的手术消毒防护系统显得尤为重要。

技术实现要素：

针对现有技术存在的问题，本发明提供室外手术消毒防护系统，以解决以上至少一个技术问题。

为了达到上述目的，本发明提供了室外手术消毒防护系统，包括一防护罩，其特征在于，所述防护罩是一透明的柔性不透气材料制成的罩体；

所述罩体的底部连接有用于黏附在皮肤上的固定胶带，所述固定胶带用于将罩体的下端开口与皮肤围成封闭伤口区域的封闭空间；

所述罩体的顶部连接有与所述封闭空间对接导通的橡胶圈，所述橡胶圈上密封连接有一用于橡胶圈封口的橡胶盖，所述橡胶盖作为用于刺入对接空气消毒净化装置的出气口的针管或喷入消毒液的针管；

所述罩体的底部连接有对密封空间对接导通的环状安装口，所述环状安装口上连接有密封盖，以所述环状安装口作为出气口；

所述罩体的内壁上安装有led紫外灯，所述led紫外灯通过一控制开关连接一电池，所述控制开关以及所述电池均安装在所述罩体的外侧；

所述罩体上连接有与所述封闭空间对接导通且用于导入手术机器人的机械臂的套口，所述套口位于所述橡胶圈的下方，所述套口与手术机器人的机械臂通过胶带相连，所述套口上连接有用于封堵套口远离罩体侧的开口的封堵膜；

所述罩体的下端部连接有手套，所述手套的套口设置在罩体的外侧，所述手套的套体设置在所述罩体的内侧；

所述橡胶圈上连接一挂钩；

还包括一用于支撑所述罩体的支撑架，所述支撑架的顶部设有用于挂钩固定的挂钩固定件。

本专利将透明的柔性不透气材料制成的罩体与人体围成一用于手术的密封空间，大大提高了手术装置的便携性，可携带性。

以一个腹部创伤手术为例：

在到达现场后，医生首先对病情进行简单的探查，确定腹腔内症状后，首先对创口进行简单的清理和消毒，将防护罩从无菌套中取出(防护罩为空气压缩状态)，将底部的固定胶带撕开固定在皮肤上，将顶部的挂钩固定到支撑架上，将空气消毒净化装置导出的无菌气体导入密封空间，等充足后打开出气口，打开led紫外灯消毒十分钟，从顶部的橡胶盖插入长针喷入消毒液，医生双手从手套深入，从器械盒(器械盒可以放置在放置袋内)中拿出消毒棉签，进行局部消毒，将手术机器人的机械臂从套口内伸入防护罩中，套口并与机械臂粘附好，手术操作时，将污物放入一侧污物袋中。

进一步优选的，所述手套设有偶数个，以两个左右相对设置的手套为一手套组，所述罩体的前侧以及后侧中的至少一侧设有至少一组所述手套组。

便于医生的双手穿过手套后进行操作。手套实现患者伤口与医生双手的隔绝。

进一步优选的，所述手套设有四个，四个手套分别为用于主刀双手穿过的第一手套组以及用于助理双手穿过的第二手套组；

两对手套前后相对设置。

便于主刀以及助理的双手的穿过。

进一步优选的，所述罩体上连接有用于放置手术器械或者污物的放置袋，所述放置袋通过一塑料膜与所述封闭空间分隔，或者，以所述罩体作为所述放置袋与封闭空间分隔的分隔件；

所述罩体的左右两侧设有至少一个所述放置袋，且所有的手套均设置在罩体的前侧；

所述放置袋中包括至少一个用于放置手术器械的手术器械放置袋以及至少一个用于放置污物的污物收集袋。

便于当需要拿取手术器械时，机械手刺破塑料膜，将手术器械从手术器械放置袋中取出。通过污物收集袋，实现手术时的污物的收集。通过塑料膜，便于有效的控制封闭空间的体积，进而保证空气消毒净化装置对封闭空间的净化效果。

进一步优选的，所述套口包括呈波纹管状的弹性伸缩部以及呈现筒状的安装部，所述安装部与手术机器人的机械臂通过胶带相连，所述弹性伸缩部与罩体相连。

通过弹性伸缩部的设置，便于手术机器人的机械臂与安装部固定连接后，减少机械臂的活动对罩体的连带牵拉。

进一步优选的，所述套口位于所述橡胶圈下方的10cm-15cm处。

进一步优选的，所述罩体上分别开设有用于所述套口、所述橡胶圈以及橡胶圈与封闭腔体对接导通的开口。

便于后期这些部件与罩体的相连对接成型。

进一步优选的，所述罩体上开设有用于对接手套的套口的开口。

医生的手可从开口处进入手套，进行操作。

进一步优选地，所述环状安装口上安装有一单向出气阀。便于单向出气。

附图说明

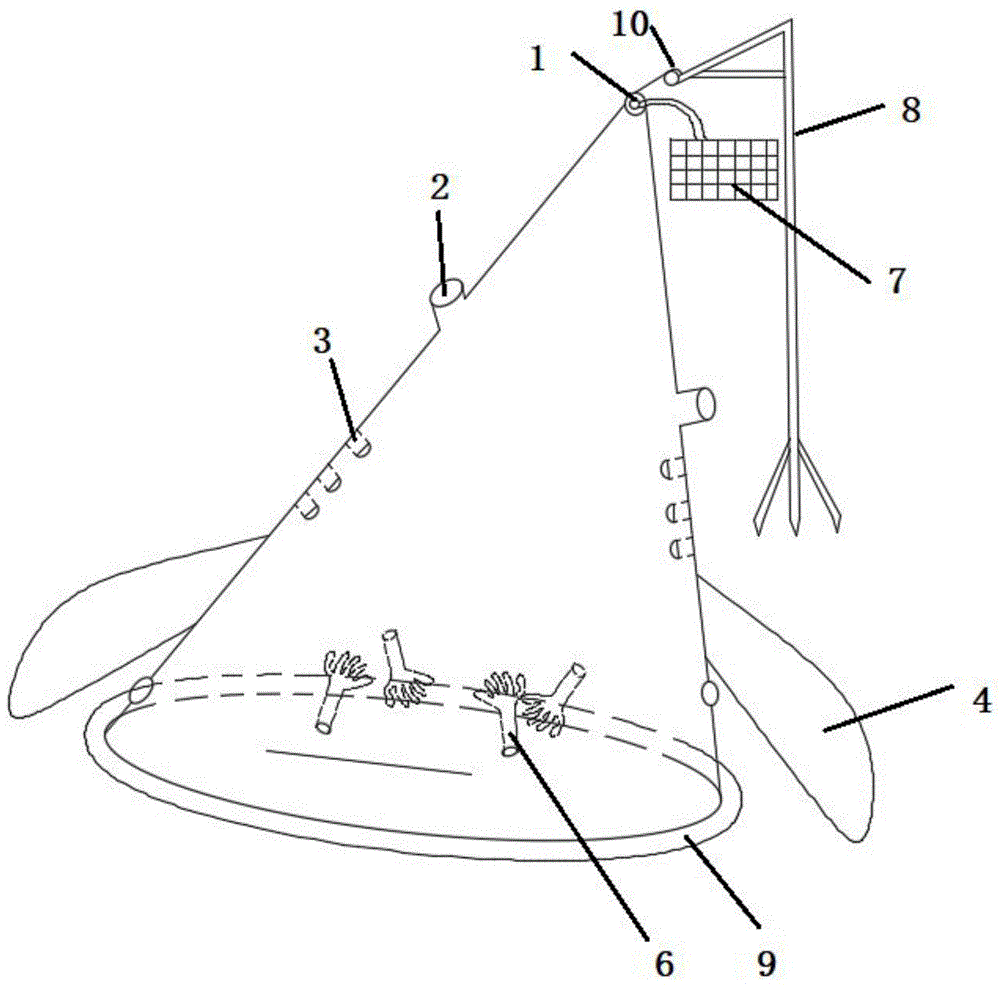

图1为本发明的一种结构示意图；

图2为本发明的橡胶圈与橡胶盖配合状态下的一种结构示意图；

图3为本发明的套口的一种结构示意图；

图4为本发明的手套设置处的局部结构示意图。

图中：1为橡胶盖；2为套口；3为led紫外灯；4为放置袋；5为出气孔，6为手套，7为空气消毒净化装置，8为支撑架；9为固定胶带；10为挂钩,11为橡胶圈。

具体实施方式

下面结合附图对本发明做进一步的说明。

参见图1至图4，室外手术消毒防护系统，包括一防护罩，防护罩是一透明的柔性不透气材料制成的罩体；罩体的底部连接有用于黏附在皮肤上的固定胶带9，固定胶带9用于将罩体的下端开口与皮肤围成封闭伤口区域的封闭空间；罩体的顶部连接有与封闭空间对接导通的橡胶圈11，橡胶圈11上密封连接有一用于橡胶圈11封口的橡胶盖1，橡胶盖1作为用于刺入对接空气消毒净化装置7的出气口5的针管或喷入消毒液的针管；罩体的底部连接有对密封空间对接导通的环状安装口，环状安装口上连接有密封盖，以环状安装口作为出气口5，环状安装口上可以安装有一单向出气阀。便于单向出气。

罩体的内壁上安装有led紫外灯3，led紫外灯3通过一控制开关连接一电池，控制开关以及电池均安装在罩体的外侧；

罩体上连接有与封闭空间对接导通且用于导入手术机器人的机械臂的套口2，套口2位于橡胶圈的下方，套口2与手术机器人的机械臂通过胶带相连；套口上连接有用于封堵套口远离罩体侧的开口的封堵膜，防止外界细菌进入；

罩体的下端部连接有手套6，手套6的套口设置在罩体的外侧，手套6的套体设置在罩体的内侧。手套位于套口的下方。

橡胶圈11上连接一挂钩10；

还包括一用于支撑罩体的支撑架8，支撑架8的顶部设有用于挂钩10固定的挂钩10固定件。支撑架也可以对空气消毒净化装置进行支撑固定。

本专利将透明的柔性不透气材料制成的罩体与人体手术部位围成一密封空间，大大提高了手术装置的便携性，可携带性。

手套6设有偶数个，以两个左右相对设置的手套为一手套组，所述罩体的前侧以及后侧中的至少一侧设有至少一组所述手套组。比如，手套6设有两个，两个手套6左右相对设置。便于医生的双手穿过手套6后进行操作。手套6实现患者伤口与医生双手的隔绝。或者，手套6设有四个，四个手套6分别为用于主刀双手穿过的第一手套组以及用于助理双手穿过的第二手套组；两对手套前后相对设置。便于主刀以及助理的双手的穿过。

罩体上连接有用于放置手术器械或者污物的放置袋，放置袋通过一塑料膜与封闭空间分隔，或者，以罩体作为放置袋与封闭空间分隔的分隔件；罩体的左右两侧设有至少一个放置袋；放置袋中包括至少一个用于放置手术器械的手术器械放置袋以及至少一个用于放置污物的污物收集袋4。便于当需要拿取手术器械时，机械手刺破塑料膜，将手术器械从手术器械放置袋中取出。通过污物收集袋4，实现手术时的污物的收集。通过塑料膜，便于有效的控制封闭空间的体积，进而保证空气消毒净化装置7对封闭空间的净化效果。

参见图3，套口2包括呈波纹管状的弹性伸缩部以及呈现筒状的安装部，安装部与手术机器人的机械臂通过胶带相连，弹性伸缩部与罩体相连。通过弹性伸缩部的设置，便于手术机器人的机械臂与安装部固定连接后，减少机械臂的活动对罩体的连带牵拉。

套口2位于橡胶圈11下方的10cm-15cm处。

罩体上分别开设有用于套口2、橡胶圈以及橡胶圈11与封闭腔体对接导通的开口。便于后期这些部件与罩体的相连对接成型。

罩体上开设有用于对接手套6的套口的开口。医生的手可从开口处进入手套，进行操作。

罩体可以是尼龙薄膜制成的罩体。

手套可以是橡胶手套。

以一个腹部创伤手术为例：

在到达现场后，医生首先对病情进行简单的探查，确定腹腔内症状后，首先对创口进行简单的清理和消毒，将防护罩从无菌套中取出(防护罩为空气压缩状态)，将底部的固定胶带9撕开固定在皮肤上，将顶部的挂钩10固定到支撑架8上，将空气消毒净化装置7导出的气体导入密封空间，等充足后打开出气口5，打开led紫外灯3消毒十分钟，从顶部的橡胶盖插入长针喷入消毒液，医生双手从手套6深入，从器械盒(器械盒可以放置在密封空间内)中拿出消毒棉签，进行局部消毒，将手术机器人的机械臂从套口内伸入防护罩中，套口并与机械臂粘附好，手术操作时，将污物放入污物收集袋4中。

以上仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
