一种血栓溶栓及抽吸装置的制作方法

1.本发明涉及医用设备，特别是一种血栓溶栓及抽吸装置。


背景技术：

2.脑卒中(stroke)是脑中风的学名，是一种突然起病的脑血液循环障碍性疾病，也称为脑血 管意外。脑卒中主要是由于脑血管狭窄、闭塞或破裂引起的，分为缺血性卒中(如脑梗死、短 暂性脑缺血发作)和出血性卒中(如脑出血和蛛网膜下腔出血)。
3.目前，对于缺血性脑卒中来说，溶栓治疗仍作为主流的治疗方式，其具有一定的局限性， 主要体现在治疗时间窗短及血运重建率低。
4.机械取栓的治疗方式在治疗效果上有显著的优势，目前常用的机械取栓方式为抽吸导管 直接进行负压抽吸，将血栓抽吸出血管，从而重建血流，但当血栓位于严重狭窄病变部远端 或血栓顽固附着在血管壁上，单纯的负压抽吸取栓效果十分有限，而且会增大手术风险。
5.另外，单纯抽吸导管吸栓，因为抽吸造成的压力，抽吸完剩下的血栓很可能会被压碎， 变成更小的血栓，跑到血管远端，造成二次堵塞；市场需要一种可以对顽固血栓进行冲洗并 抽吸，提高血栓清除效果，并能防止二次堵塞的装置，本发明解决这样的问题。


技术实现要素：

6.为解决现有技术的不足，本发明的目的在于提供一种血栓溶栓及抽吸装置，能够对顽固 血栓进行冲洗并抽吸，提高血栓清除效果，且能够防止脱落血栓或细小血栓对远端血管的堵 塞，避免二次堵塞，提高装置的使用安全性。
7.为了实现上述目标，本发明采用如下的技术方案：
8.一种血栓溶栓及抽吸装置，包括：抽吸导管，设置于抽吸导管内的溶栓导管；抽吸导管 包括：抽吸导管本体，设置于抽吸导管本体内并容纳溶栓导管的溶栓导管腔，设置于抽吸导 管本体内并位于溶栓导管腔下的抽吸腔，设置于抽吸导管本体一端的抽吸导管接头，设置于 抽吸导管本体另一端的第一显影件，用于封堵血管的第一密封组件；溶栓导管包括：溶栓导 管本体，设置于溶栓导管本体内的溶栓冲洗腔，连接于溶栓冲洗腔并用于注入溶栓药物的注 射口，设置于溶栓冲洗腔一端的第二显影件，用于封堵血管的第二密封组件，设置于溶栓冲 洗腔另一端的溶栓导管接头。
9.前述的一种血栓溶栓及抽吸装置，第一密封组件包括：设置于抽吸导管本体一端并用于 封堵血管的第一球囊，连接于第一球囊并设置于抽吸导管本体内的第一充气腔。
10.前述的一种血栓溶栓及抽吸装置，抽吸导管接头包括：连接于溶栓导管的溶栓导管插入 口，抽吸接头，连接于第一充气腔的第一球囊充气接头。
11.前述的一种血栓溶栓及抽吸装置，第二密封组件包括：设置于溶栓冲洗腔一端并用于封 堵血管的第二球囊，连接于第二球囊并设置于溶栓导管本体内的第二充气腔。
12.前述的一种血栓溶栓及抽吸装置，溶栓导管接头包括：连接于第二充气腔的第二
球囊充 气接头，溶栓注射接头。
13.前述的一种血栓溶栓及抽吸装置，第一显影件为第一显影环，第二显影件为第二显影环。
14.前述的一种血栓溶栓及抽吸装置，溶栓冲洗腔在靠近溶栓导管接头的位置设置有刻度线。
15.本发明的有益之处在于：
16.本发明通过对顽固血栓的溶栓冲洗，相比单纯抽吸的装置进一步增加了对顽固血栓的抽 吸效果，从而增大抽吸导管的适用范围，同时可使血栓清除更彻底；
17.本发明设置有注射溶栓药物的注射口，帮助血栓溶解，可以进一步辅助冲洗；
18.本发明通过设置第一球囊、第二球囊，能够实现在溶栓吸栓时对血管的封堵，防止脱落 血栓或细小血栓对远端血管的堵塞，避免二次堵塞，提高使用安全性。
附图说明

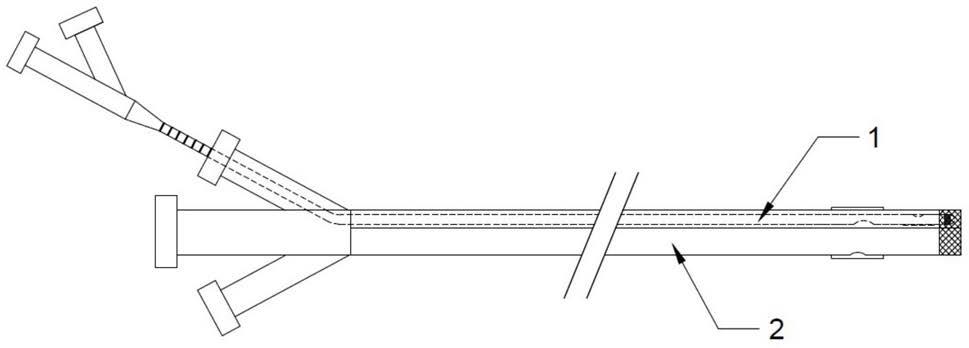

19.图1是本发明的一种实施例的截面示意图；
20.图2是本发明溶栓导管的一种实施例的xy方向的截面示意图；
21.图3是本发明溶栓导管的一种实施例的z方向的截面示意图；
22.图4是本发明抽吸导管的一种实施例的xy方向的截面示意图；
23.图5是本发明抽吸导管的一种实施例的z方向的截面示意图；
24.图6是本发明的一种实施例的使用示意图；
25.图7是本发明的一种实施例的使用操作示意图；
26.图中附图标记的含义：
27.1溶栓导管，10溶栓导管本体，11溶栓冲洗腔，12第二球囊，13第二显影环，14注 射口，15刻度线，16第二球囊充气接头，17溶栓注射接头，18第二充气腔；
28.2抽吸导管，20抽吸导管本体，21溶栓导管腔，22第一显影环，23抽吸腔，24第一 球囊，25第一充气腔，26溶栓导管插入口，27抽吸接头，28第一球囊充气接头；
29.30血栓。
具体实施方式
30.以下结合附图和具体实施例对本发明作具体的介绍。
31.如图1所示，一种血栓30溶栓及抽吸装置，包括：抽吸导管2，设置于抽吸导管2内的 溶栓导管。
32.如图4、5所示，抽吸导管2包括：抽吸导管本体20，设置于抽吸导管本体20内并容纳 溶栓导管的溶栓导管腔21，设置于抽吸导管本体20内并位于溶栓导管腔21下的抽吸腔23， 设置于抽吸导管本体20一端的抽吸导管接头，设置于抽吸导管本体20另一端的第一显影件， 用于封堵血管的第一密封组件。
33.第一密封组件包括：设置于抽吸导管本体20一端并用于封堵血管的第一球囊24，连接 于第一球囊24并设置于抽吸导管本体20内的第一充气腔25。
34.抽吸导管接头包括：连接于溶栓导管的溶栓导管插入口26，抽吸接头27，连接于第一充 气腔25的第一球囊充气接头28。第一球囊充气接头28连接第一充气腔25，由第一充气
腔 25连接第一球囊24，在需要封堵血管近端血流时，向第一球囊24充气，完成密封堵塞血管， 防止细小血栓30脱落对其他血管堵塞。
35.如图2、3所示，溶栓导管设置于溶栓导管腔21内，溶栓导管包括：溶栓导管本体10， 设置于溶栓导管本体10内的溶栓冲洗腔11，连接于溶栓冲洗腔11并用于注入溶栓药物的注 射口14，设置于溶栓冲洗腔11一端的第二显影件，用于封堵血管的第二密封组件，设置于 溶栓冲洗腔11另一端的溶栓导管接头。作为一种实施例，第二显影件为第二显影环13。
36.溶栓冲洗腔11在靠近第二显影环13的端部为封闭结构，第二显影环13用于确认溶栓导 管端部位置。靠近第二显影环13的位置设置有第二球囊12，能够实现对远端血管进行封堵， 靠近第二球囊12的位置设置有注射口14；溶栓药物通过注射口14注入，帮助血栓30溶解， 可以进一步辅助冲洗。
37.第二密封组件包括：设置于溶栓冲洗腔11一端并用于封堵血管的第二球囊12，连接于 第二球囊12并设置于溶栓导管本体10内的第二充气腔18。溶栓导管接头为y型鲁尔接头， 分别为第二球囊充气接头16和溶栓注射接头17。溶栓冲洗腔11在靠近溶栓导管接头的位置 设置有刻度线15，用于确认导管插入深度。在需要封堵血管近端血流时，第二球囊充气接头 16连接第二充气腔18给第二球囊12充气，防止细小血栓30脱落对其他血管堵塞。
38.本发明的使用流程如下所示：
39.1，首先将如图1所示的溶栓及抽吸装置从包装袋中取出，用肝素或生理盐水对溶栓导管 的溶栓冲洗腔11和抽吸导管2的抽吸腔23进行冲洗，排除导管中的空气。
40.2，将导引导丝置入患者血栓30堵塞血管中，再将导丝穿入抽吸导管2的抽吸腔23中， 使整体装置通过导丝推送至血栓30近端处，通过第一显影环22确定导管远端位置。
41.3，用第一球囊24充盈泵将抽吸导管2的第一球囊24充起，封堵血管近端血流，也防止 细小血栓30脱落对其他血管堵塞，如图6所示。
42.4，推送溶栓导管穿过血栓30，使注射口14到达血栓30远端，根据血栓30长度，通过 溶栓导管近端的刻度线15确定推送深度，如图7所示。
43.5，用第二球囊12充盈泵将溶栓导管的第二球囊12充起，封堵血管远端血流，防止血栓 30对远端血管堵塞。
44.6，从抽吸导管2中撤出导引导丝，溶栓导管近端溶栓注射接头17连接注射泵，进行溶 栓药物注射完成药物冲洗，同时将抽吸导管2近端抽吸接头27连接负压泵，对血栓30进行 抽吸。
45.本发明不仅能够对血栓30进行抽吸，还能对顽固血栓30进行药物溶栓后再冲洗，增加 了对顽固血栓30的抽吸效果，从而增大抽吸导管2的适用范围，同时可使血栓30清除更彻 底；本发明通过设置第一球囊24、第二球囊12，能够对血管进行封堵，防止脱落血栓30或 细小血栓30对远端血管的堵塞，避免二次堵塞，提高使用安全性。
46.以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解， 上述实施例不以任何形式限制本发明，凡采用等同替换或等效变换的方式所获得的技术方案， 均落在本发明的保护范围内。
