下肢抬高垫的制作方法

1.本实用新型属于临床用品技术领域，具体涉及一种下肢抬高垫。


背景技术：

2.病人长期卧床，目前临床上常用枕头或棉垫垫在足踝下部来抬高下肢，以减少血液循环障碍、下肢水肿、下肢深静脉血栓等常见临床并发症的出现，达到促进下肢血液循环，加快康复，保护患者下肢的目的。
3.但是，在实现本实用新型过程中，发明人发现现有技术中至少存在如下问题：现在的做法一般都是把肢体简单架高，这种做法能有一定的缓解效果，但是这种方法无法很好的实现调节，无法适用儿童、成人的使用需求。


技术实现要素：

4.本实用新型旨在至少在一定程度上解决上述技术问题。为此，本实用新型目的在于提供一种下肢抬高垫。
5.本实用新型所采用的技术方案为：
6.一种下肢抬高垫，包括底座、转板和腿垫，转板的一侧与底座转动连接，腿垫安装在转板上，弹性带环绕在腿垫和转板上；底座的侧壁上开设有水平滑槽，转板的侧壁上转动安装有撑杆，撑杆的下端垂直安装有定位杆，定位杆滑动安装在水平滑槽内；水平滑槽的下侧壁上间隔开设有多个卡槽，卡槽包括竖直段和水平段，水平段与竖直段的底部连通，水平段的上侧壁上设有伸缩卡件。
7.优选地，所述伸缩卡件包括伸缩柱和弹簧，伸缩柱的一端位于底座内与弹簧相连，另一端位于水平段内。
8.优选地，所述水平段的上侧壁开设有盲孔，伸缩柱和弹簧安装在盲孔内，盲孔的开口处设有限位环，伸缩柱位于盲孔内的一段的侧壁上凸设有限位台阶，弹簧套设在伸缩柱上与限位台阶的一侧接触，限位台阶的另一侧与限位环接触。
9.优选地，所述伸缩柱位于水平段内的端部为半球形。
10.优选地，所述腿垫包括保护袋和装在保护袋内的海绵体，保护袋上设有多个固定带，固定带的两端均连接在保护袋上，弹性带穿过固定带和保护袋之间的缝隙。
11.优选地，所述转板上设有多个第一魔术贴块，腿垫的底面安装有与第一魔术贴块配合的第二魔术贴块。
12.本实用新型的有益效果为：
13.本实用新型所提供的下肢抬高垫，自由调节转板和腿垫高度，满足不同病人高度的需求，使用方便灵活，舒适患者使用的同时也方便对患者下肢的医疗护理。
附图说明
14.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例
或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

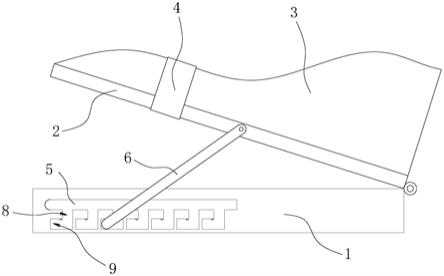

15.图1是本实用新型下肢抬高垫撑开状态的示意图。
16.图2是本实用新型下肢抬高垫未撑开状态的示意图。
17.图3是本实用新型撑杆和定位杆的示意图。
18.图4是本实用新型伸缩卡件的示意图。
19.图5是本实用新型腿垫的示意图。
20.图中：1
‑
底座；2
‑
转板；3
‑
腿垫；4
‑
弹性带；5
‑
水平滑槽；6
‑
撑杆；7
‑
定位杆；8
‑
竖直段；9
‑
水平段；10
‑
水平段；11
‑
弹簧；12
‑
限位环；13
‑
限位台阶；14
‑
保护袋；15
‑
固定带。
具体实施方式
21.下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
22.需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。
23.应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
24.在本实用新型实施例的描述中，需要说明的是，指示方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于区分描述，而不能理解为指示或暗示相对重要性。
25.在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义以及实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
26.下面结合附图和具体实施例对本实用新型进行进一步的说明。
27.如图1至图5所示，本实施例的下肢抬高垫，包括底座1、转板2和腿垫3，转板2的一侧与底座1转动连接，腿垫3安装在转板2上，弹性带4环绕在腿垫3和转板2上将腿垫3绑定在转板2上。底座1的侧壁上开设有水平滑槽5，转板2的一侧壁的中部位置转动安装有撑杆6，
撑杆6的下端垂直安装有定位杆7，定位杆7滑动安装在水平滑槽5内。
28.水平滑槽5的下侧壁上间隔开设有多个卡槽，卡槽包括竖直段8和水平段9，竖直段8的顶部与水平滑槽5连通，竖直段8的底部与水平段9连通，水平段9的上侧壁上设有伸缩卡件，转动撑杆6，将定位杆7滑入竖直段8后，再挤压伸缩卡件后进入水平段9，可以将转板2撑起，此时下肢抬高垫处于撑开状态，伸缩卡件可以防止定位杆7轻易滑出水平段9。在不同的卡槽内变换位置，可以改变转板2撑起的高度，调节腿垫的高度。当定位杆7位于如图1所示的最左侧的卡槽内时，转板2水平放置在底座1上。
29.在本实施例中，伸缩卡件包括伸缩柱10和弹簧11，伸缩柱10的一端位于底座1内与弹簧11相连，另一端位于水平段9内。水平段9的上侧壁开设有盲孔，伸缩柱10和弹簧11安装在盲孔内，盲孔的开口处设有限位环12，伸缩柱10位于盲孔内的一段的侧壁上凸设有限位台阶13，弹簧11套设在伸缩柱10上与限位台阶13的一侧接触，限位台阶13的另一侧与限位环12接触，限位环12可以防止伸缩柱10掉落出盲孔。
30.伸缩柱10位于水平段9内的端部为半球形。定位杆7可以挤压半球形使得伸缩柱10向上运动压缩弹簧11，从而定位杆7可以进入水平段9，定位杆7进入水平段9后，弹簧11推动伸缩柱10复位，阻止定位杆7滑出。当需要将定位杆7滑出时，需要人为的按压半球形或者人为的移动定位杆7顶起半球形后才能滑出，保证了使用的安全。
31.在转板2的两侧均可设置撑杆和定位杆，相应的底座两侧均设置水平滑槽和卡槽。
32.腿垫3包括保护袋14和装在保护袋14内的海绵体，保护袋14一般由布料、皮革或人造革制成，保护袋14上设有多个固定带15，固定带15的两端均连接在保护袋14上，弹性带4穿过固定带15和保护袋14之间的缝隙将腿垫3绑定在转板2上。
33.转板2上设有多个第一魔术贴块，腿垫3的底面安装有与第一魔术贴块配合的第二魔术贴块。将腿垫3放置在转板2上，第一魔术贴块粘在第二魔术贴块上，可以更好的固定腿垫3。
34.本实用新型不局限于上述可选实施方式，任何人在本实用新型的启示下都可得出其他各种形式的产品，但不论在其形状或结构上作任何变化，凡是落入本实用新型权利要求界定范围内的技术方案，均落在本实用新型的保护范围之内。
