一种神经外科护理用头部固定装置的制作方法

1.本实用新型涉及医疗器械领域，特别涉及一种神经外科护理用头部固定装置。


背景技术：

2.神经外科是外科学中的一个分支，是在外科学以手术为主要治疗手段的基础上，应用独特的神经外科学研究方法，研究人体神经系统，如脑、脊髓和周围神经系统，以及与之相关的附属机构，为了使神经外科的病患在睡眠时头部不会乱动触碰到伤口，会对其头部进行固定。
3.在现有技术中，头部固定装置会将固定板安装在底座上，且病患睡觉时会枕枕头，固定板位置固定，难以对不同患病的头部固定位置进行有效调整，固定后会产生不适感，使用较为不便。
4.因此，发明一种神经外科护理用头部固定装置来解决上述问题很有必要。


技术实现要素：

5.本实用新型的目的在于提供一种神经外科护理用头部固定装置，以解决上述背景技术中提出的高度难以调整的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种神经外科护理用头部固定装置，包括立板，所述立板一侧开设有调整槽，所述调整槽一侧开设有开口，所述调整槽内部开设有多个固定孔，所述调整槽内部滑动连接有可调夹持机构，所述立板顶部设有连接机构；
7.所述可调夹持机构包括滑块，所述滑块表面开设有插孔，所述插孔内部插入有u形插杆，所述u形插杆两端表面均开设有凹槽，所述u形插杆端部套接有卡合环，所述卡合环内侧表面固定连接有凸起，所述滑块远离立板的一侧固定连接有滑轨，所述滑轨内部转动连接有双向螺杆，所述双向螺杆一端固定连接有旋钮，所述双向螺杆表面对称螺纹连接有螺母，所述螺母一端固定连接有夹持板。
8.优选的，两个所述夹持板相对面均固定连接有保护垫，所述保护垫由海绵材料制成。
9.优选的，所述插孔与固定孔的孔径相同，所述u形插杆与插孔以及固定孔相匹配。
10.优选的，所述连接机构包括支撑弧板，所述支撑弧板以及立板之间均连通设有锁紧螺孔。
11.优选的，所述锁紧螺孔内部螺纹连接有锁定螺杆，所述锁定螺杆端部套接有锁定板。
12.优选的，所述锁定螺杆端部固定安装有限位块，所述锁定板安装在限位块与支撑弧板之间。
13.本实用新型的技术效果和优点：
14.1、通过先移动滑轨，调整滑轨在调整槽中的高度位置，然后将u形插杆通过插孔插
入到固定孔内部，再将卡合环扣在u形插杆端部进行固定，调整完成后，转动旋钮带动夹持板移动，夹持住病患头部，并且海绵制成的保护垫能够有效避免对病患头部造成压伤，提高舒适度，整体使得本实用新型能够对高度进行调整，提高使用便捷性；
15.2、通过将支撑弧板放置在床头板上，然后转动锁定螺杆，锁定螺杆配合锁紧螺孔进行移动，从而配合限位块以及锁定板夹紧床头板，对立板进行固定，提高工作时的稳定性。
附图说明

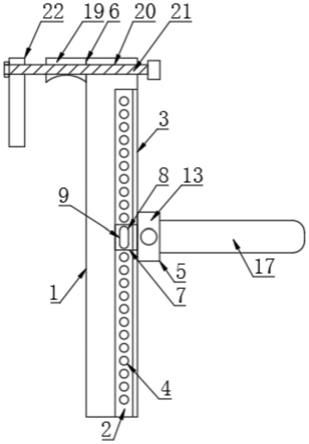

16.图1为本实用新型的整体结构示意图。
17.图2为本实用新型的底座内部结构俯视图。
18.图3为本实用新型的u形插杆与卡合环连接结构侧视图。
19.图中：1、立板；2、调整槽；3、开口；4、固定孔；5、可调夹持机构；6、连接机构；7、滑块；8、插孔；9、u形插杆；10、凹槽；11、卡合环；12、凸起；13、滑轨；14、双向螺杆；15、旋钮；16、螺母；17、夹持板；18、保护垫；19、支撑弧板；20、锁紧螺孔；21、锁定螺杆；22、锁定板。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.本实用新型提供了如图1
‑
3所示的一种神经外科护理用头部固定装置，包括立板1，立板1一侧开设有调整槽2，调整槽2一侧开设有开口3，调整槽2内部开设有多个固定孔4，可对夹持板17的高度进行调整，方便固定头部，提高使用便捷性；
22.其次，调整槽2内部滑动连接有可调夹持机构5，可调夹持机构5包括滑块7，滑块7表面开设有插孔8，插孔8与固定孔4的孔径相同，插孔8内部插入有u形插杆9，u形插杆9与插孔8以及固定孔4相匹配，u形插杆9两端表面均开设有凹槽10，u形插杆9端部套接有卡合环11，卡合环11内侧表面固定连接有凸起12，u形插杆9配合卡合环11能够对滑块7进行固定；
23.然后，滑块7远离立板1的一侧固定连接有滑轨13，滑轨13内部转动连接有双向螺杆14，双向螺杆14一端固定连接有旋钮15，双向螺杆14表面对称螺纹连接有螺母16，螺母16一端固定连接有夹持板17，两个夹持板17相对面均固定连接有保护垫18，保护垫18由海绵材料制成，可通过转动旋钮15带动双向螺杆14转动，然后双向螺杆14转动带动两个螺母16相向运动，螺母16运动带动夹持板17移动，夹持住病患头部，并且海绵制成的保护垫18能够有效避免对病患头部造成压伤，提高舒适度。
24.如图1所示，立板1顶部设有连接机构6，连接机构6包括支撑弧板19，支撑弧板19以及立板1之间均连通设有锁紧螺孔20，锁紧螺孔20内部螺纹连接有锁定螺杆21，锁定螺杆21端部套接有锁定板22，锁定螺杆21端部固定安装有限位块，锁定板22安装在限位块与支撑弧板19之间，可通过将支撑弧板19放置在床头板上，然后转动锁定螺杆21，锁定螺杆21配合锁紧螺孔20进行移动，从而配合限位块以及锁定板22夹紧床头板，对立板1进行固定，提高工作时的稳定性。
25.本实用新型工作原理：
26.在实际使用本实用新型时，先移动滑轨13，调整滑轨13在调整槽2中的高度位置，然后将u形插杆9通过插孔8插入到固定孔4内部，再将卡合环11扣在u形插杆9端部，利用凸起12以及凹槽10扣住u形插杆9；
27.调整完成后，转动旋钮15，旋钮15带动双向螺杆14转动，然后双向螺杆14转动带动两个螺母16相向运动，螺母16运动带动夹持板17移动，夹持住病患头部，并且海绵制成的保护垫18能够有效避免对病患头部造成压伤，提高舒适度。
28.最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
