一种妇科手术用的可调节扩阴仪的制作方法

1.本发明属于医用设备领域，特别涉及一种妇科手术用的可调节扩阴仪。


背景技术：

2.传统的扩阴仪是由上下两页以及调节件组成，主要用于妇科常规检查、手术。
3.在使用时需要医生按动调节件使上下两页形成一定夹角，然后将调节件固定，从而对病人阴部进行检查。
4.由于现有的扩阴仪大多结构较为复杂，且重量较大，在检查或手术时对患者私密部位会造成负担，并且现有的扩阴仪在使用后需进行一系列消毒，才能够再次使用，使用成本高，工作效率较低。


技术实现要素：

5.针对上述问题，本发明提出了一种妇科手术用的可调节扩阴仪，包括安装座、连接件、扩张件和遮挡件；
6.所述安装座、所述连接件、所述扩张件和所述遮挡件分别对称设置有两组；
7.两组所述安装座的侧端可相互贴合，且两组安装座之间构成扩张空腔，两组所述连接件的两端分别固定插接在两组安装座的同一侧端；
8.两组所述连接件上均设置有一组第一弹性件和一组第二弹性件，且相互连接的连接件、第一弹性件和第二弹性件的弯曲方向平行；所述第一弹性件的弹力大于所述第二弹性件的弹力；
9.两组所述扩张件的一端分别固定插接在两组安装座上靠近第一弹性件的一端，且两组扩张件的侧端可相互贴合；
10.每组所述遮挡件的两端分别卡接固定在两组扩张件上相对应的一侧端。
11.进一步的，所述扩张件可采用聚乙烯或聚丙烯中的任一一种材料。
12.进一步的，所述安装座包括第一固定块和第二固定块；
13.所述第一固定块设置为弧形板状结构，两组安装座内的两组第一固定块弧口相对；所述第一固定块的一端开设有贯穿至另一端的安装孔，所述安装孔设置为弧形板状结构；
14.两组所述第二固定块对称设置在第一固定块的外壁两侧端位置，两组所述第二固定块远离第一固定块的一面均开设有安装槽，各组所述安装槽的两端分别开设有两组第一插接孔。
15.进一步的，所述安装座还包括挡板；
16.若干组所述挡板等间距分布在安装孔的一端，且若干组挡板的同一端面均与第一固定块的一端面位于同一平面，与所述安装孔两侧端相近的两组挡板均与安装孔两侧端之间留有间隔。
17.进一步的，所述连接件包括第一卡块和连接板；
18.所述第一卡块的一侧端开设有贯穿其另一端的第二插接孔，两组所述第一卡块可分别卡接在两组安装槽内，且第一插接孔的中轴线可与第二插接孔的中轴线重合，所述第一卡块可通过贯穿第一插接孔和第二插接孔的销固定在安装槽内；
19.所述连接板设置为弹性结构件，所述连接板的两端分别与两组第一卡块固定连接，所述连接板可弯曲呈弧形板，且该弧形板的弧口朝向扩张空腔；
20.所述第一弹性件和所述第二弹性件均设置在连接板上。
21.进一步的，所述扩张件包括第一固定板和第二固定板；
22.所述第一固定板设置为弧形板状结构，所述第一固定板的一端可插接在安装孔内，并与若干组挡板抵触，且第一固定板的侧壁可与安装孔的侧壁贴合；所述第二固定板设置为拱形板状结构，所述第二固定板的一端与第一固定板的另一端固定连接，所述第二固定板的另一端与第一固定板的两侧端面位于同一平面。
23.进一步的，所述第一固定板的两侧端位置远离第二固定板的一端面均开设有卡槽，所述卡槽的上端贯穿第一固定板的侧端。
24.进一步的，所述遮挡件包括第二卡块、第三弹性件和限位筋；
25.所述第二卡块可卡接在卡槽内，两组所述第二卡块之间通过第三弹性件弹性连接；若干组所述限位筋沿两组第二卡块相对方向横向等间距设置在第三弹性件上。
26.进一步的，所述第三弹性件可设置为弹性橡胶材质。
27.进一步的，若干组所述限位筋均设置在两组第三弹性件上相对的一面，且相邻的两组限位筋之间的距离小于限位筋的宽度。
28.本发明的有益效果：
29.1、通过使用两两对称的安装座、连接件、扩张件组合并构成扩阴仪，该扩阴仪结构简单，用于对患者私密部位进行扩张的扩张件更换快捷，使用更安全卫生；
30.2、通过在相对的两组扩张件之间卡入遮挡件，该扩阴仪在使用时能够将患者私密部位阻隔在两组扩张件之间，使得扩阴仪在收起时不会对患者私密部位造成夹伤，使用更安全；
31.3、通过将扩张件设置为一次性材料，该扩张件在使用后无需进行消毒，降低了医用消毒成本，且更换更方便，即插即用，工作效率更高；
32.4、通过将第一弹性件的弹力设置大于第二弹性件的弹力，且第一弹性件位于连接板上靠近扩张件的位置，医护人员在使用该扩阴仪对患者私密部位进行扩张时，尽管第一弹性件受到的限制力比第二弹性件受到的限制力更大，但是第一弹性件能够将两组扩张件撑起，第二弹性件能够对两组扩张件的尾部进行限制，从而使得扩阴仪的扩张效果更好；
33.5、通过将限位筋沿两组第二卡块相对方向横向等间距设置在第三弹性件上，使得该遮挡件在使用时不会发生不规则折叠，收放方便，且不会对患者私密部位造成夹伤。
34.本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在说明书、权利要求书以及附图中所指出的结构来实现和获得。
附图说明
35.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现
有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

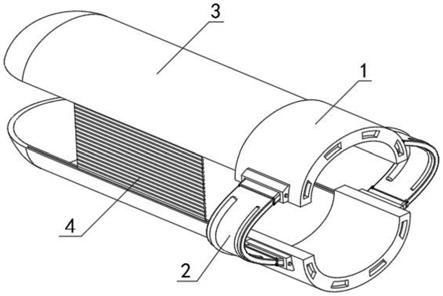

36.图1示出了本发明实施例扩阴仪的第一视角结构示意图；
37.图2示出了本发明实施例扩阴仪的第二视角结构示意图；
38.图3示出了本发明实施例安装座的结构示意图；
39.图4示出了本发明实施例连接件的结构示意图；
40.图5示出了本发明实施例扩张件的结构示意图；
41.图6示出了本发明实施例卡槽的结构示意图；
42.图7示出了本发明实施例遮挡件的结构示意图。
43.图中：1、安装座；2、连接件；3、扩张件；4、遮挡件；5、扩张空腔；6、第一固定块；601、安装孔；7、第二固定块；701、安装槽；702、第一插接孔；8、挡板；9、第一卡块；901、第二插接孔；10、连接板；11、第一弹性件；12、第二弹性件；13、第一固定板；1301、卡槽；14、第二固定板；15、第二卡块；16、第三弹性件；17、限位筋。
具体实施方式
44.为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地说明，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
45.本发明实施例提出了一种妇科手术用的可调节扩阴仪，包括安装座1、连接件2、扩张件3和遮挡件4，示例性的，如图1和图2所示。
46.所述安装座1、所述连接件2、所述扩张件3和所述遮挡件4分别对称设置有两组。
47.两组所述安装座1的侧端可相互贴合，且两组安装座1之间构成扩张空腔5，两组所述连接件2的两端分别固定插接在两组安装座1的同一侧端。
48.两组所述扩张件3的一端分别固定插接在两组安装座1的一端，且两组扩张件3的侧端可相互贴合；所述安装座1用于安装连接件2和扩张件3，且医护人员可通过安装座1控制连接件2的张紧程度，从而控制扩张空腔5的大小和扩张件3对患者私密部位的扩张效果。
49.每组所述遮挡件4的两端分别卡接固定在两组扩张件3上相对应的一侧端；所述遮挡件4用于在扩张件3对患者私密部位进行扩张时，对患者私密部位的其他位置进行遮挡，防止患者私密部位进入到两组扩张件3之间，在扩张件3收起时对患者私密部位造成夹伤。
50.示例性的，在使用前，将两组安装座1同一侧端分别通过一组连接件2进行连接；将每组所述遮挡件4的两端分别卡接固定在两组扩张件3上相对应的一侧端，然后遮挡件4推送到预定位置；将两组扩张件3的一端分别插入两组安装座1的一端。
51.在使用时，医护人员对两组安装座1进行挤压，使两组安装座1相互靠近并贴合，此时扩张空腔5缩小，从而使得插接在安装座1内的两组扩张件3之间空间缩至最小，此时医护人员可将相互贴合的两组扩张件3插入患者私密部位。
52.当扩张件3插入到患者私密部位指定位置时，医护人员可逐渐减小对两组安装座1的挤压，使两组扩张件3受两组连接件2的张力影响而相互远离，此时扩张空腔5增大，从而
完成对患者私密部位的扩张。
53.扩张完毕后，医护人员可通过对卡接在扩张件3内的遮挡件4进行推送移动，使遮挡件4移动到合适位置，以便于医护人员进行检查和手术。
54.通过使用两两对称的安装座1、连接件2、扩张件3组合并构成扩阴仪，该扩阴仪结构简单，用于对患者私密部位进行扩张的扩张件3更换快捷，使用更安全卫生，且重量更小，对患者的负担更轻。
55.通过在相对的两组扩张件3之间卡入遮挡件4，该扩阴仪在使用时能够将患者私密部位阻隔在两组扩张件3之间，使得扩阴仪在收起时不会对患者私密部位造成夹伤，使用更安全。
56.优选的，所述扩张件3可采用一次性材料，例如采用聚乙烯或聚丙烯中的任一一种材料。
57.通过将扩张件3设置为一次性材料，该扩张件3在使用后无需进行消毒，降低了医用消毒成本，且更换更方便，即插即用，工作效率更高。
58.所述安装座1包括第一固定块6、第二固定块7和挡板8，如图3所示；所述第一固定块6设置为弧形板状结构，两组安装座1内的两组第一固定块6弧口相对；所述第一固定块6的一端开设有贯穿至另一端的安装孔601，所述安装孔601设置为弧形板状结构；两组所述第二固定块7对称设置在第一固定块6的外壁两侧端位置，两组所述第二固定块7远离第一固定块6的一面均开设有安装槽701，各组所述安装槽701的两端分别开设有两组第一插接孔702；若干组所述挡板8等间距分布在安装孔601的一端，且若干组挡板8的同一端面均与第一固定块6的一端面位于同一平面，与所述安装孔601两侧端相近的两组挡板8均与安装孔601两侧端之间留有间隔。
59.示例性的，连接件2的端部可固定插接在一组安装槽701内，扩张件3的一端可固定插接在安装孔601内，且扩张件3的该端可与若干组挡板8相抵触。
60.所述连接件2包括第一卡块9、连接板10、第一弹性件11和第二弹性件12，如图4所示；所述第一卡块9的一侧端开设有贯穿其另一端的第二插接孔901，两组所述第一卡块9可分别卡接在两组安装槽701内，且第一插接孔702的中轴线可与第二插接孔901的中轴线重合，所述第一卡块9可通过贯穿第一插接孔702和第二插接孔901的销固定在安装槽701内。
61.所述连接板10设置为弹性结构件，所述连接板10的两端分别与两组第一卡块9固定连接，所述连接板10可弯曲呈弧形板，且该弧形板的弧口朝向扩张空腔5；
62.所述第一弹性件11和所述第二弹性件12均设置在连接板10上，且三者的弯曲方向平行。
63.优选的，所述第一弹性件11和所述第二弹性件12分别位于连接板10上远离和靠近挡板8的位置，且第一弹性件11的弹力大于第二弹性件12的弹力。
64.在实际使用中，所述第一弹性件11和所述第二弹性件12可设置为具有弹性的钢杆。
65.示例性的，医护人员在对安装座1进行挤压，使扩张空腔5缩小时，两组连接板10会朝相反的方向弯曲，且两组连接板10的弯曲部会远离扩张空腔5，此时医护人员可将手伸入扩张空腔。
66.通过将第一弹性件11的弹力设置大于第二弹性件12的弹力，且第一弹性件11位于
连接板10上靠近扩张件3的位置，医护人员在使用该扩阴仪对患者私密部位进行扩张时，尽管第一弹性件11受到的限制力比第二弹性件12受到的限制力更大，但是第一弹性件11能够将两组扩张件3撑起，第二弹性件12能够对两组扩张件3的尾部进行限制，从而使得扩阴仪的扩张效果更好。
67.所述扩张件3包括第一固定板13和第二固定板14，如图5所示；所述第一固定板13设置为弧形板状结构，所述第一固定板13的一端可插接在安装孔601内，并与若干组挡板8抵触，且第一固定板13的侧壁可与安装孔601的侧壁贴合；所述第二固定板14设置为拱形板状结构，所述第二固定板14的一端与第一固定板13的另一端固定连接，所述第二固定板14的另一端与第一固定板13的两侧端面位于同一平面。
68.示例性的，两组扩张件3内的两组第一固定板13的测断面和两组第二固定板14的底面可相互贴合；第一固定板13远离第二固定板14的一端可插接在安装孔601内，并与若干组挡板8抵触。
69.通过在第一固定块6内的安装孔601的一端等间距设置若干组挡板8，第一固定板13向安装孔601内插接时，其端部会与若干组挡板8相抵触，从而达到固定插接的效果，组装快捷。
70.示例性的，如图6所示，所述第一固定板13的两侧端位置远离第二固定板14的一端面均开设有卡槽1301，所述卡槽1301的上端贯穿第一固定板13的侧端。
71.通过在第一固定板13的两侧端位置远离第二固定板14的一端面开设有卡槽1301，且卡槽1301的上端贯穿第一固定板13的侧端，遮挡件4可从第一固定板13的一端插接在卡槽1301内，且第一固定块6内安装孔601的两侧端位置均不存在挡板8遮挡，使得医护人员在使用该扩阴仪的过程中可通过安装孔601上未被挡板8遮挡的位置对遮挡件4进行位置调节，占用空间小，调节更方便。
72.所述遮挡件4包括第二卡块15、第三弹性件16和限位筋17，如图7所示；所述第二卡块15可卡接在卡槽1301内，两组所述第二卡块15之间通过第三弹性件16弹性连接；若干组所述限位筋17沿两组第二卡块15相对方向横向等间距设置在第三弹性件16上。
73.在实际使用中，所述第三弹性件16可设置为弹性橡胶材质。
74.示例性的，在将扩张件3插入安装座1内之前，讲两组遮挡件4上的四组第二卡块15分别插入对应的卡槽1301内，然后再将扩张件3插入安装座1内；医护人员在使用该扩阴仪时会对两组安装座1进行挤压，使扩张空腔5缩小，此时两组遮挡件4上的第三弹性件16会收缩，或是达到最大收缩系数然后发生横向的折叠，避免了普通橡胶制弹性件发生不规则折叠，不利于收放，又或是对患者私密部位造成夹伤。
75.通过将限位筋17沿两组第二卡块15相对方向横向等间距设置在第三弹性件16上，使得该遮挡件4在使用时不会发生不规则折叠，收放方便，且不会对患者私密部位造成夹伤。
76.优选的，若干组所述限位筋17均设置在两组第三弹性件16上相对的一面，且相邻的两组限位筋17之间的距离小于限位筋17的宽度。
77.示例性的，医护人员在使用该扩阴仪，并挤压两组安装座1时，两组遮挡件4会发生收缩，当收缩到一定程度后会发生折叠；由于两组第三弹性件16相对的一面设置有若干横向设置的限位筋17，且相邻的两组限位筋17之间的距离小于限位筋17的宽度，使得第三弹
性件16在折叠时会向两组扩张件3之间折叠。
78.通过将若干组限位筋17分别设置在两组第三弹性件16上相对的一面，且相邻的两组限位筋17之间的距离小于限位筋17的宽度，使得该扩阴仪在使用时，且第三弹性件16收缩到一定程度时会向两组扩张件3之间折叠，避免落入扩阴仪外部，占用患者私密处空间从而影响检查或手术。
79.尽管参照前述实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的精神和范围。
