多通道支撑平台及其使用方法与流程

1.本发明涉及医疗器械领域，具体涉及一种多通道支撑平台及其使用方法。


背景技术：

2.临床上经常使用内镜(胃镜、肠镜)进入病人胃肠道进行观察，并使用多种器械进行 活检、治疗。现有内镜主要有带单器械通道内镜和带双器械通道内镜两类，其中，带单器 械通道内镜可供1个器械(活检钳、圈套器等)进行活检等简单手术操作，带双器械通道 的内镜可供2个器械在内镜内进行息肉切除、肿瘤切除等操作，但是此类内镜有三个明显 的缺点：1、内镜内通道直径较小，仅能允许诸于活检钳、圈套器等简单的器械进行简单 的操作；2、通道内的操作器械的活动方向与内镜活动方向一致，无法进行差异化方向的 操作，给手术操作带来一定的限制性；3、单器械通道的内镜可进行的操作有限，双器械 通道的内镜虽然在一定程度上增加了操作范围，但价格非常昂贵，只有少数医院才配备。


技术实现要素：

3.本发明的目的在于提供一种可附接在现有市售内镜上的多通道支撑平台及其使用方 法，该平台可提供一个或多个器械通道，方便医生进行手术操作。
4.本发明所采用的技术方案是：
5.一种多通道支撑平台，其包括固定台，所述固定台上设有内镜通道、器械通道、排水 孔；所述内镜通道的内径与内镜型号规格一一对应；所述器械通道可供活检钳、圈套器等 器械通过；所述内镜通道、器械通道相平行；所述排水孔与内镜通道相联通。
6.按上述方案，所述内镜通道比器械通道长，或内镜通道与器械通道等长。
7.按上述方案，所述器械通道有1个或2个。
8.按上述方案，2个器械通道分别位于内镜通道的两侧，对称设置。
9.按上述方案，2个器械通道位于内镜通道的同侧且间隔一定距离。
10.按上述方案，所述内镜通道内设有定位部。
11.按上述方案，所述固定台的前端为直线形。
12.按上述方案，所述固定台的前端为锥形。
13.按上述方案，所述固定台采用聚氨酯、橡胶、硅胶等高分子材料制成。
14.按上述方案，所述排水孔有多个；所述内镜通道直径略小于现有市售内镜前端外径。
15.本发明还提供一种多通道支撑平台的使用方法，其包括如下步骤：
16.在体外将多通道支撑平台安装在内镜前端，使内镜前端位于多通道支撑平台内的定位 部处；
17.将器械插入多通道支撑平台的器械通道内，并在内镜中部使用自带的橡胶圈将内镜与 器械束缚在一起；
18.将内镜、多通道支撑平台及器械一起输送至病变部位，并通过器械进行相应的手
术操 作；
19.手术结束后，将内镜、多通道支撑平台、器械一起取出体外。
20.本发明还提供一种多通道支撑平台的使用方法，其包括如下步骤：
21.先在体外将多通道支撑平台安装在内镜前端，再在内镜前安设内镜导向定位平台，并 使内镜前端位于内镜支撑平台内的定位部处；
22.将器械插入多通道支撑平台的器械通道内，并在内镜中部使用自带的橡胶圈将内镜与 器械束缚在一起；然后，将内镜、多通道支撑平台、内镜支撑平台及器械一起输送至病变 部位，并通过器械进行相应的手术操作；
23.手术结束后，将内镜、多通道支撑平台、内镜支撑平台、器械一起取出体外。
24.所述内镜前安设内镜支撑平台包括固定台，固定台内设有一个内镜通道及定位部，固 定台圆周上有排水孔，固定台的前端为直线形或锥形。
25.本发明产生的有益效果是：
26.在固定台上设置了内镜通道、器械通道，可提供一个或多个器械通道，方便医生进行 手术操作；
27.设有内镜通道、器械通道，不仅能实现活检钳、圈套器等简单的器械进行简单的操作， 还能实现多个器械配合进行复杂手术操作；
28.设有内镜通道、器械通道，无需器械的活动方向与内镜活动方向一致，操作方便；
29.多通道支撑平台可根据其器械通道的直径不同，分为多个规格，根据需要选择不同规 格的多通道支撑平台，满足多种操作器械的配合使用；
30.本发明结构简单、成本低，各级别医院均有条件使用。
附图说明
31.下面将结合附图及实施例对本发明作进一步说明，附图中：

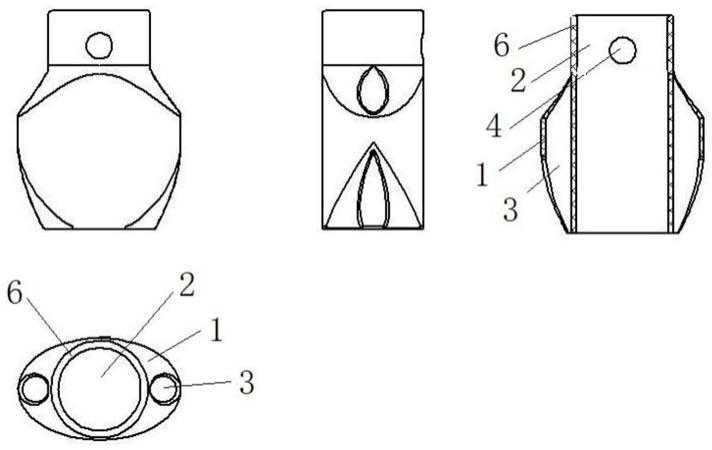

32.图1是实施例1的结构示意图；
33.图2是实施例2的结构示意图；
34.图3是实施例3的结构示意图；
35.图4是实施例4的结构示意图；
36.图5是实施例5的结构示意图；
37.图6是实施例6的结构示意图；
38.图7是实施例7的结构示意图；
39.图8是实施例1中的多通道支撑平台的实施示意图；
40.图9是实施例6中的多通道支撑平台的实施示意图。
41.图中：1、固定台，2、内镜通道，3、器械通道，4、排水孔，5、定位部，6、直线形， 7、锥形，8、多通道支撑平台，9、内镜，10、器械，11、橡胶圈，12、内镜定位导向平 台。
具体实施方式
42.为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本 发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不 用于限定本发明。
43.实施例1
44.参见图1，一种多通道支撑平台，其包括采用聚氨酯、橡胶、硅胶等高分子材料制成 固定台1，固定台1的前端为直线形6；固定台1上设有1个内镜通道2、2个器械通道3、 1个排水孔4，2个器械通道3分别位于内镜通道2的两侧，呈对称设置；内镜通道2的内 径与内镜型号规格一一对应；器械通道3可供活检钳、圈套器等器械通过；内镜通道2、 器械通道3相平行，且内镜通道2比器械通道3长；排水孔4与内镜通道2相联通。
45.一种多通道支撑平台的使用方法，其包括如下步骤：
46.参见图8，在手术中，医生先在体外将多通道支撑平台8安装在内镜9前端，再在内 镜9前安设内镜导向定位平台12(内镜导向定位平台12包括一个内镜通道及定位部，圆 周上有1个排水孔，内镜导向定位平台12的前端为直线形)，并使内镜9前端位于内镜导 向定位平台12内的定位部处。由于多通道支撑平台8、内镜导向定位平台12采用具有弹 性的材料制成，且多通道支撑平台8、内镜导向定位平台12的内镜通道直径均略小于内镜 9前端外径，因此，连接牢固、可靠，手术中不会发生脱落。然后，将活检钳、圈套器等 器械10插入多通道支撑平台8的器械通道3内，并在内镜9中部使用自带的橡胶圈11将 内镜9与器械10束缚在一起；然后，将内镜9、多通道支撑平台8及器械10一起输送至 病变部位，并通过器械进行相应的手术操作；手术结束后，将内镜9、多通道支撑平台8、 器械10一起取出体外。当然，在操作时，也可以不采用内镜导向定位平台12。
47.实施例2
48.参见图2，与实施例1所不同的是：2个器械通道3位于内镜通道2的同侧且间隔一 定距离。
49.实施例3
50.参见图3，与实施例1所不同的是：内镜通道2内设有定位部5。
51.实施例4
52.参见图4，与实施例2所不同的是：内镜通道2内设有定位部5。
53.实施例5
54.参见图5，与实施例3所不同的是：固定台1的前端为锥形7，前端锥形可起导向作 用，方便多通道支撑平台进入胃肠道狭窄部位。
55.一种多通道支撑平台的使用方法，其包括如下步骤：
56.参见图9，在手术中，医生先在体外将多通道支撑平台8安装在内镜9前端，使内镜9前端位于多通道支撑平台内的定位部5处。由于多通道支撑平台8采用具有弹性的材料 制成，且多通道支撑平台8的内镜通道2直径均略小于内镜9前端外径，因此多通道支撑 平台8安装在内镜9外部后与内镜9连接牢固、可靠，手术中不会发生脱落。然后，将活 检钳、圈套器等器械10插入多通道支撑平台8的器械通道3内，并在内镜9中部使用自 带的橡胶圈11将内镜9与器械10束缚在一起；然后，将内镜9、多通道支撑平台8及器 械10一起输送至病变部位，并通过器械进行相应的手术操作；手术结束后，将内镜9、多 通道支撑平台8、器械10一起取出体外。
57.实施例6
58.参见图6，一种多通道支撑平台，其包括采用聚氨酯、橡胶、硅胶等高分子材料制成 固定台1，固定台1上有1个器械通道3和1个内镜通道2，内镜通道2内设有定位部5， 固定台1
圆周上有1个排水孔4，固定台1的前端为直线形6。
59.实施例7
60.参见图7，与实施例6所不同的是：固定台1的前端为锥形7。
61.本发明中，排水孔4可以有多个，环设在固定台1四周。
62.所述内镜通道直径略小于现有市售内镜前端外径。
