一种可避免摔伤的康复楼梯的制作方法

本发明涉及康复设备相关领域，具体为一种可避免摔伤的康复楼梯。

背景技术：

康复楼梯是一种用于针对患者腿部行走训练的康复设备，广泛应用于各类康复疗养院，目前的康复楼梯仅仅只提供训练功能，当患者训练时因手部力量支撑不住身体摔倒时，往往会受到楼梯的多次磕碰，患者全身部位可能均会受到伤害，因此目前的康复楼梯需要进行一定的改进来避免此类情况。

技术实现要素：

本发明的目的是提供一种可避免摔伤的康复楼梯，解决上述问题。

本发明的上述技术目的是通过以下技术方案得以实现的：一种可避免摔伤的康复楼梯，包括楼梯，所述楼梯内固定设有三个固定轴，相邻两个所述固定轴之间设有一个转换机构，所述转换机构用于避免康复患者在使用康复楼梯时摔倒导致摔伤；

所述转换机构包括转动设置在所述固定轴上的踏板，所述踏板上设有两个滑槽，两个所述滑槽上均滑动设有滑块，同一侧的所述滑块与所述滑槽之间均固定设有弹簧，两个所述滑块之间固定设有连接轴，所述滑块上转动设有挡板，所述挡板另一端铰接设置在相邻的所述踏板对应的所述固定轴上。

优选地，所述转换机构还包括固定设置在所述楼梯内的气泵，所述气泵上固定设有气缸，所述气缸自带的所述活塞杆上固定设有顶块，所述顶块抵住所述踏板，所述顶块上固定设有连接板，所述连接板上固定设有支撑板，所述支撑板上固定设有推块，所述推块抵住相邻所述踏板。

优选地，所述楼梯上固定设有两个扶手，所述扶手上设有凹槽，所述凹槽上滑动设有压块，所述凹槽内设有软管，所述软管抵住所述压块。

优选地，所述楼梯内设有压力传感器和控制终端，所述控制终端位于所述压力传感器与所述气泵之间，所述压力传感器、所述控制终端和所述气泵通过电线连接。

优选地，所述软管的一端与所述压力传感器连接。

优选地，两个所述扶手分别位于所述楼梯两侧。

优选地，所述压块为t形长块。

优选地，所述踏板转动时可收纳部分所述挡板。

优选地，所述软管为橡胶材质。

优选地，所述顶块为合金材质。

综上所述，本发明具有如下有益效果：本发明通过压力传感器和气压机的配合，对患者的训练状态进行检测，当患者摔倒时，通过气压机带动踏板与挡板的运动，使楼梯整体形成滑坡，避免患者摔倒后受到其他的磕碰，保证了患者训练时的安全。

附图说明

为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

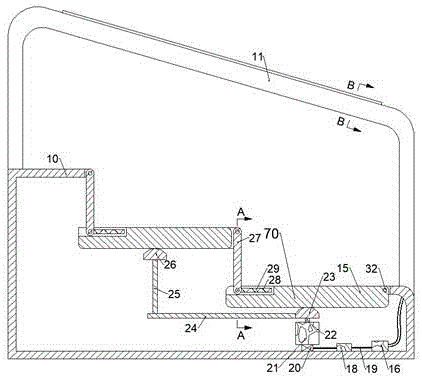

图1是本发明实施例的结构示意图；

图2是本发明实施例图1中a-a方向示意图；

图3是本发明实施例图1中b-b方向示意图；

图4是本发明实施例图1的第一状态外观示意图；

图5是本发明实施例图1的第二状态外观示意图。

具体实施方式

结合附图1-5所述的一种可避免摔伤的康复楼梯，包括楼梯10，所述楼梯10内固定设有三个固定轴32，相邻两个所述固定轴32之间设有一个转换机构70，所述转换机构70用于避免康复患者在使用康复楼梯时摔倒导致摔伤；

所述转换机构70包括转动设置在所述固定轴32上的踏板15，所述踏板15上设有两个滑槽29，两个所述滑槽29上均滑动设有滑块30，同一侧的所述滑块30与所述滑槽29之间均固定设有弹簧28，两个所述滑块30之间固定设有连接轴31，所述滑块30上转动设有挡板27，所述挡板27另一端铰接设置在相邻的所述踏板15对应的所述固定轴32上。

有益地，所述转换机构70还包括固定设置在所述楼梯10内的气泵20，所述气泵20上固定设有气缸21，所述气缸21自带的所述活塞杆22上固定设有顶块23，所述顶块23抵住所述踏板15，所述顶块23上固定设有连接板24，所述连接板24上固定设有支撑板25，所述支撑板25上固定设有推块26，所述推块26抵住相邻所述踏板15。

有益地，所述楼梯10上固定设有两个扶手11，所述扶手11上设有凹槽12，所述凹槽12上滑动设有压块13，所述凹槽12内设有软管14，所述软管14抵住所述压块13。

有益地，所述楼梯10内设有压力传感器16和控制终端18，所述控制终端18位于所述压力传感器16与所述气泵20之间，所述压力传感器16、所述控制终端18和所述气泵20通过电线19连接。

有益地，所述软管14的一端与所述压力传感器16连接。

有益地，两个所述扶手11分别位于所述楼梯10两侧。

有益地，所述压块13为t形长块。

有益地，所述踏板15转动时可收纳部分所述挡板27。

有益地，所述软管14为橡胶材质。

有益地，所述顶块23为合金材质。

本发明使用方法：

初始状态下，弹簧28处于正常状态，软管14内装有液压油。

使用时，患者将手支撑在两侧的扶手11上使得双腿在本发明上行走锻炼腿部力量，患者手部力量推动压块13朝软管14滑动，压块13挤压软管14内部的液压油，压力传感器16感应到软管14内液压油的压力，当患者手部力量不够导致双手均脱离扶手11摔倒时，软管14推动压块13复位，压力传感器16感应不到压力后通过控制终端18启动气泵20，气泵20驱动内置的活塞杆22推动顶块23朝踏板15移动，顶块23带动连接板24和支撑板25通过移动，顶块23推动踏板15顺时针转动一定角度，支撑板25通过推块26推动相邻踏板15转动，踏板15带动挡板27逆时针转动，同时挡板27通过连接轴31推动滑块30朝弹簧28滑动并挤压弹簧28，直至踏板15与部分挡板27重合形成斜面，避免患者摔到全身磕碰受伤。

上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。

技术特征：

1.一种可避免摔伤的康复楼梯，其特征在于：包括楼梯，所述楼梯内固定设有三个固定轴，相邻两个所述固定轴之间设有一个转换机构，所述转换机构用于避免康复患者在使用康复楼梯时摔倒导致摔伤；

所述转换机构包括转动设置在所述固定轴上的踏板，所述踏板上设有两个滑槽，两个所述滑槽上均滑动设有滑块，同一侧的所述滑块与所述滑槽之间均固定设有弹簧，两个所述滑块之间固定设有连接轴，所述滑块上转动设有挡板，所述挡板另一端铰接设置在相邻的所述踏板对应的所述固定轴上。

2.根据权利要求1所述的一种可避免摔伤的康复楼梯，其特征在于：所述转换机构还包括固定设置在所述楼梯内的气泵，所述气泵上固定设有气缸，所述气缸自带的所述活塞杆上固定设有顶块，所述顶块抵住所述踏板，所述顶块上固定设有连接板，所述连接板上固定设有支撑板，所述支撑板上固定设有推块，所述推块抵住相邻所述踏板。

3.根据权利要求1所述的一种可避免摔伤的康复楼梯，其特征在于：所述楼梯上固定设有两个扶手，所述扶手上设有凹槽，所述凹槽上滑动设有压块，所述凹槽内设有软管，所述软管抵住所述压块。

4.根据权利要求2所述的一种可避免摔伤的康复楼梯，其特征在于：所述楼梯内设有压力传感器和控制终端，所述控制终端位于所述压力传感器与所述气泵之间，所述压力传感器、所述控制终端和所述气泵通过电线连接。

5.根据权利要求4所述的一种可避免摔伤的康复楼梯，其特征在于：所述软管的一端与所述压力传感器连接。

6.根据权利要求3所述的一种可避免摔伤的康复楼梯，其特征在于：两个所述扶手分别位于所述楼梯两侧。

7.根据权利要求3所述的一种可避免摔伤的康复楼梯，其特征在于：所述压块为t形长块。

8.根据权利要求1所述的一种可避免摔伤的康复楼梯，其特征在于：所述踏板转动时可收纳部分所述挡板。

技术总结
本发明公开了一种可避免摔伤的康复楼梯，包括楼梯，所述楼梯内固定设有三个固定轴，相邻两个所述固定轴之间设有一个转换机构，所述转换机构用于避免康复患者在使用康复楼梯时摔倒导致摔伤，所述转换机构包括转动设置在所述固定轴上的踏板，所述踏板上设有两个滑槽，两个所述滑槽上均滑动设有滑块，同一侧的所述滑块与所述滑槽之间均固定设有弹簧，两个所述滑块之间固定设有连接轴，所述滑块上转动设有挡板，本发明通过压力传感器和气压机的配合，对患者的训练状态进行检测，当患者摔倒时，通过气压机带动踏板与挡板的运动，使楼梯整体形成滑坡，避免患者摔倒后受到其他的磕碰，保证了患者训练时的安全。

技术研发人员：王海婷
受保护的技术使用者：义乌市罗堂贸易有限公司
技术研发日：2021.03.16
技术公布日：2021.06.18
