一种桡骨远端骨折固定支具的制作方法

1.本实用新型涉及医疗器械技术领域，具体为一种桡骨远端骨折固定支具。


背景技术：

2.骨折中四肢骨折较常见，而桡骨远端骨折约占全身骨折的15％，治疗方法以手法复位加外固定治疗为主。
3.目前医护人员一般都是使用夹板固定住患者的桡骨远端骨折位置，由于患者的手臂经常活动，导致夹板固定效果较差，影响患者的康复，因此需要一种桡骨远端骨折固定支具来改善这一问题。


技术实现要素：

4.本实用新型的目的在于提供一种桡骨远端骨折固定支具，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：
6.一种桡骨远端骨折固定支具，包括左夹板和右夹板，所述左夹板和右夹板的外壁均设置悬挂绳，所述悬挂绳的底端安装有固定机构，所述左夹板和右夹板的正面和背面均设置有夹紧机构。
7.作为本实用新型优选的方案，所述固定机构包括固定环、固定气囊、导流管、微型气泵、蓄电池以及电子按钮，所述固定环安装在悬挂绳的底端，所述固定环内壁的两侧均安装有固定气囊，所述固定气囊靠近固定环一侧安装有导流管，所述导流管远离固定气囊的一端固定连接有微型气泵，所述固定环的底部安装有蓄电池，所述固定环的顶部中心处安装有电子按钮。
8.作为本实用新型优选的方案，所述夹紧机构包括固定带、圆环、魔术贴、拉环以及缓冲垫，所述固定带安装在左夹板的正面和背面，所述右夹板的正面和背面且在固定带对应位置处安装有圆环，所述固定带的正面和背面均安装有魔术贴，所述固定带的右端安装有拉环，所述左夹板和右夹板的内壁均安装有缓冲垫。
9.作为本实用新型优选的方案，所述左夹板和右夹板均由abs塑料制成，所述悬挂绳由弹性尼龙制成，所述左夹板的形状与人体手腕的形状相适配，所述右夹板的形状与左夹板的形状相适配。
10.作为本实用新型优选的方案，所述固定环由abs塑料制成，所述固定环的形状与人体肩膀形状相适配，所述固定气囊的形状与固定环的形状相适配，所述微型气泵与固定环的连接方式为固定连接，所述蓄电池与电子按钮以及所述电子按钮与微型气泵的连接方式均为电性连接。
11.作为本实用新型优选的方案，所述固定带、圆环以及拉环均设置有多组，所述固定带由弹性尼龙制成，所述缓冲垫由海绵制成，所述圆环的形状与固定带的形状相适配。
12.与现有技术相比，本实用新型的有益效果是：
13.1、本实用新型中，通过设置左夹板、右夹板、悬挂绳以及固定机构，医护人员将固定环套在患者的肩膀位置处，按动电子按钮，电子按钮会启动微型气泵，微型气泵会将空气通过导流管送入固定气囊内，固定气囊发生膨胀，膨胀的固定气囊会夹住患者的肩膀，从而将固定环固定在患者的肩膀上，医护人员将患者的手臂弯曲到合适位置，使用左夹板和右夹板夹住患者桡骨远端骨折位置，悬挂绳会拉住左夹板和右夹板，从而固定住患者的手臂，患者的手臂无法自由活动，避免影响患者的康复，解决了目前医护人员一般都是使用夹板固定住患者的桡骨远端骨折位置，由于患者的手臂经常活动，导致夹板固定效果较差，影响患者的康复，因此需要一种桡骨远端骨折固定支具来改善这一问题的问题。
14.2、本实用新型中，通过设置夹紧机构，方便医护人员根据患者手腕的大小调节左夹板和右夹板之间的距离，较为方便。
附图说明

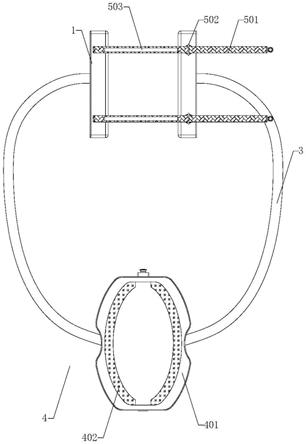

15.图1为本实用新型正视图；
16.图2为本实用新型正剖图；
17.图3为本实用新型图2中a处放大图。
18.图中：1、左夹板；2、右夹板；3、悬挂绳；4、固定机构；5、夹紧机构；401、固定环；402、固定气囊；403、导流管；404、微型气泵；405、蓄电池；406、电子按钮；501、固定带；502、圆环；503、魔术贴；504、拉环；505、缓冲垫。
具体实施方式
19.下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
20.为了便于理解本实用新型，下面将参照相关附图对本实用新型进行更全面的描述，给出了本实用新型的若干实施例，但是，本实用新型可以以许多不同的形式来实现，并不限于本文所描述的实施例，相反地，提供这些实施例的目的是使对本实用新型的公开内容更加透彻全面。
21.需要说明的是，当元件被称为“固设于”另一个元件，它可以直接在另一个元件上或者也可以存在居中的元件，当一个元件被认为是“连接”另一个元件，它可以是直接连接到另一个元件或者可能同时存在居中元件，本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
22.除非另有定义，本文所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同，本文中在本实用新型的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本实用新型，本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
23.请参阅图1-3，本实用新型提供一种技术方案：
24.一种桡骨远端骨折固定支具，包括左夹板1和右夹板2，左夹板1和右夹板2的外壁均设置悬挂绳3，悬挂绳3的底端安装有固定机构4，左夹板1和右夹板2的正面和背面均设置
有夹紧机构5，左夹板1和右夹板2均由abs塑料制成，悬挂绳3由弹性尼龙制成，左夹板1的形状与人体手腕的形状相适配，右夹板2的形状与左夹板1的形状相适配。
25.实施例，参考图1、图2以及图3，固定机构4包括固定环401、固定气囊402、导流管403、微型气泵404、蓄电池405以及电子按钮406，固定环401安装在悬挂绳3的底端，固定环401内壁的两侧均安装有固定气囊402，固定气囊402靠近固定环401一侧安装有导流管403，导流管403远离固定气囊402的一端固定连接有微型气泵404，固定环401的底部安装有蓄电池405，固定环401的顶部中心处安装有电子按钮406，固定环401由abs塑料制成，固定环401的形状与人体肩膀形状相适配，固定气囊402的形状与固定环401的形状相适配，微型气泵404与固定环401的连接方式为固定连接，蓄电池405与电子按钮406以及电子按钮406与微型气泵404的连接方式均为电性连接；
26.医护人员将固定环401套在患者的肩膀位置处，按动电子按钮406，电子按钮406会启动微型气泵404，微型气泵404会将空气通过导流管403送入固定气囊402内，固定气囊402发生膨胀，膨胀的固定气囊402会夹住患者的肩膀，从而将固定环401固定在患者的肩膀上。
27.实施例，参考图1和图2，夹紧机构5包括固定带501、圆环502、魔术贴503、拉环504以及缓冲垫505，固定带501安装在左夹板1的正面和背面，右夹板2的正面和背面且在固定带501对应位置处安装有圆环502，固定带501的正面和背面均安装有魔术贴503，固定带501的右端安装有拉环504，左夹板1和右夹板2的内壁均安装有缓冲垫505，固定带501、圆环502以及拉环504均设置有多组，固定带501由弹性尼龙制成，缓冲垫505由海绵制成，圆环502的形状与固定带501的形状相适配；
28.医护人员将患者的手臂弯曲到合适位置，使用左夹板1和右夹板2夹住患者桡骨远端骨折位置，拉动拉环504，拉环504会通过固定带501带动左夹板1向右移动，左夹板1靠近右夹板2，将固定带501贴在魔术贴503上，固定带501和魔术贴503将左夹板1和右夹板2固定在一起，左夹板1和右夹板2会夹住患者的骨折位置，悬挂绳3会拉住左夹板1和右夹板2，从而固定住患者的手臂，患者的手臂无法自由活动，避免影响患者的康复。
29.本实用新型工作流程：医护人员将固定环401套在患者的肩膀位置处，按动电子按钮406，电子按钮406会启动微型气泵404，微型气泵404会将空气通过导流管403送入固定气囊402内，固定气囊402发生膨胀，膨胀的固定气囊402会夹住患者的肩膀，从而将固定环401固定在患者的肩膀上；
30.医护人员将患者的手臂弯曲到合适位置，使用左夹板1和右夹板2夹住患者桡骨远端骨折位置，拉动拉环504，拉环504会通过固定带501带动左夹板1向右移动，左夹板1靠近右夹板2，将固定带501贴在魔术贴503上，固定带501和魔术贴503将左夹板1和右夹板2固定在一起，左夹板1和右夹板2会夹住患者的骨折位置，悬挂绳3会拉住左夹板1和右夹板2，从而固定住患者的手臂，患者的手臂无法自由活动，避免影响患者的康复。
31.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
