一种内科用内窥镜的制作方法

1.本实用新型涉及内窥镜领域，具体为一种内科用内窥镜。


背景技术：

2.内窥镜，是一种探测用检测仪器，其一个配备有灯光的管子，管头设有镜头，对不便观察的地方进行画面的实时传输。在医用的行业中，内窥镜的帮助非常的大，它可以进入人体观察到内窥镜射线不能显示的病变，帮助医生进行病因的判断，且在帮助医生通过切割小口对人体内部进行微创手术，减少病后的恢复时间。
3.现有的内科用内窥镜在进行对胃部的观察治疗时，将镜管从患者的口中穿至患者的胃部，此过程患者的嘴需要一直张着，导致不适，且若患者反应较大，容易不受控制地咬住镜管，导致镜管损伤。


技术实现要素：

4.（一）解决的技术问题
5.针对现有技术的不足，本实用新型提供一种内科用内窥镜，以解决背景技术提出的问题。
6.（二）技术方案
7.为实现上述目的，本实用新型提供如下技术方案：一种内科用内窥镜，包括与外界控制设备连接的镜管和与镜管连接的镜头，镜管上设有咬合块，咬合块的中间位置开设有与镜管匹配的圆孔，咬合块通过圆孔与镜管和镜头均活动连接。
8.优选地，咬合块内开设有内腔，内腔的侧壁固定连接有两个对称设置的卡块，且卡块与镜管匹配设置。
9.优选地，咬合块的外弧面开设有咬合槽。
10.优选地，咬合块的一侧固定连接有挡块，且挡块与镜管和镜头活动连接。
11.优选地，咬合块、卡块和挡块均为硅胶材质制成。
12.优选地，咬合块和挡块上开设有贯穿的卡缝，且卡缝与圆孔连通。
13.（三）有益效果
14.与现有技术对比，本实用新型具备以下有益效果：
15.1、该种新型内科用内窥镜，通过设置挡块与咬合块固定连接，挡块和咬合块与镜管和镜头活动连接，使得在将镜头通过镜管从患者口中进入胃部时，将咬合块放入患者嘴中，供患者咬住，避免了患者的嘴需要一直张着，导致不适的现象，也对镜管进行防护，避免患者将镜管咬伤，挡块可避免患者因不适将咬合块吞入的现象。
16.2、该种新型内科用内窥镜，通过设置咬合块内开设有内腔，内腔的侧壁固定连接有两个与镜管匹配并对称设置的卡块，使得患者在咬住咬合块时，卡块会对镜管进行夹持，避免因医生在操控外界的控制设备时导致镜管转动，造成对肠胃的不适，且卡块可增加对镜管的防护。
附图说明

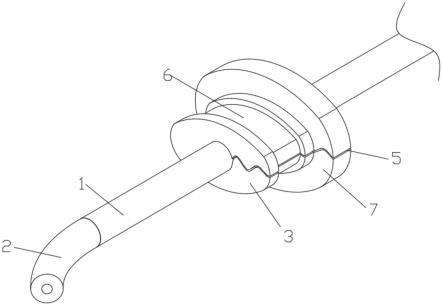

17.图1为本实用新型一种整体结构示意图；
18.图2为本实用新型咬合块的结构示意图；
19.图3为本实用新型咬合块的剖面结构示意图。
20.图中：1、镜管；2、镜头；3、咬合块；4、圆孔；5、卡缝；6、咬合槽；7、挡块；8、内腔；9、卡块。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
22.请参阅图1-3，一种内科用内窥镜，包括与外界控制设备连接的镜管1和与镜管1连接的镜头2，镜管1上设有咬合块3，咬合块3的中间位置开设有与镜管1匹配的圆孔4，咬合块3通过圆孔4与镜管1和镜头2均活动连接，当患者需要通过内窥镜对胃部进行观察治疗时，咬合块3从镜头2这端通过圆孔4穿至镜管1上，将镜头2通过镜管1从患者口中穿入至胃部，滑动咬合块3调整其位置，将咬合块3放入患者嘴中，供患者咬住，避免了患者的嘴需要一直张着，导致不适的现象，也对镜管1进行防护，避免患者将镜管1咬伤。
23.请参阅图3，咬合块3内开设有内腔8，内腔8的侧壁固定连接有两个对称设置的卡块9，且卡块9与镜管1匹配设置，在患者咬住咬合块3时，带动卡块9对镜管1进行夹持，避免因医生在操控外界的控制设备时导致镜管1转动，造成对肠胃的不适，且卡块9可增加对镜管1的防护。
24.请参阅图1-3，咬合块3的外弧面开设有咬合槽6，患者可咬在咬合块3的咬合槽6上，避免咬合块3滑动导致不易咬住的现象。
25.请参阅图1、3，咬合块3的一侧固定连接有挡块7，且挡块7与镜管1和镜头2活动连接，挡块7跟随咬合块3穿至镜管1上；挡块7可避免患者因不适将咬合块3吞入的现象。
26.请参阅图1、3，咬合块3、卡块9和挡块7均为硅胶材质制成，硅胶材质的舒适度可减少患者咬住咬合块3的不适，且硅胶材质可回收，且价格不高，可将装置整体用作一次性用品，避免传染。
27.请参阅图1-3，咬合块3和挡块7上开设有贯穿的卡缝5，且卡缝5与圆孔4连通，通过卡缝5和硅胶材质的弹性方便咬合块3和挡块7与镜管1的连接，也可避免通过镜头2端穿入咬合块3和挡块7造成镜头2的损伤。
28.工作原理：当患者需要通过内窥镜对胃部进行观察治疗时，将咬合块3和挡块7通过卡缝5和硅胶材质的弹性与镜管1的连接，将镜头2通过镜管1从患者口中穿入至胃部，滑动咬合块3和挡块7调整其位置，将咬合块3放入患者嘴中，患者咬住咬合块3的咬合槽6位置，并带动卡块9对镜管1进行夹持，通过外界控制设备控制镜头2对患者胃部进行观察治疗。
29.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。


技术特征：
1.一种内科用内窥镜，包括与外界控制设备连接的镜管(1)和与镜管(1)连接的镜头(2)，其特征在于，镜管(1)上设有咬合块(3)，咬合块(3)的中间位置开设有与镜管(1)匹配的圆孔(4)，咬合块(3)通过圆孔(4)与镜管(1)和镜头(2)均活动连接；咬合块(3)的一侧固定连接有挡块(7)，且挡块(7)与镜管(1)和镜头(2)活动连接；咬合块(3)和挡块(7)上开设有贯穿的卡缝(5)，且卡缝(5)与圆孔(4)连通。2.根据权利要求1所述的一种内科用内窥镜，其特征在于，咬合块(3)内开设有内腔(8)，内腔(8)的侧壁固定连接有两个对称设置的卡块(9)，且卡块(9)与镜管(1)匹配设置。3.根据权利要求1或2所述的一种内科用内窥镜，其特征在于，咬合块(3)的外弧面开设有咬合槽(6)。4.根据权利要求2所述的一种内科用内窥镜，其特征在于，咬合块(3)、卡块(9)和挡块(7)均为硅胶材质制成。

技术总结
本实用新型涉及内窥镜领域，且公开了一种内科用内窥镜，包括与外界控制设备连接的镜管和与镜管连接的镜头，镜管上设有咬合块，咬合块的中间位置开设有与镜管匹配的圆孔，咬合块通过圆孔与镜管和镜头活动连接，该种新型内科用内窥镜，通过设置挡块与咬合块固定连接，挡块和咬合块与镜管和镜头均活动连接，使得在将镜头通过镜管从患者口中进入胃部时，将咬合块放入患者嘴中，供患者咬住，避免了患者的嘴需要一直张着，导致不适的现象，也对镜管进行防护，避免患者将镜管咬伤，挡块可避免患者因不适将咬合块吞入的现象。适将咬合块吞入的现象。适将咬合块吞入的现象。


技术研发人员：黄升云 游明琼
受保护的技术使用者：黄升云
技术研发日：2021.12.03
技术公布日：2022/8/16
