按压主体和心肺复苏机的制作方法

1.本发明涉及医疗设备技术领域，特别涉及一种按压主体和心肺复苏机。


背景技术：

2.随着医疗行业的迅猛发展，心肺复苏设备的设计与制造得到长足发展。传统的心肺复苏机的检测组件采用接触式检测组件，存在精度不准，不耐用等特点；而采用光强和磁场强度的方式控制的检测组件，对组件的位置要求和结构精度要求高，成本较高。


技术实现要素：

3.本发明的主要目的是提供一种按压主体，旨在通过非接触式检测组件检测心肺复苏机的按压深度和按压次数，以降低对按压主体的结构精度的要求，降低成本且延长使用寿命。
4.为实现上述目的，本发明提出的按压主体包括：
5.支撑组件；
6.驱动组件，所述驱动组件包括驱动件和传动件，所述驱动件安装于支撑组件上，所述驱动件的驱动轴与所述传动件连接；
7.按压组件，所述按压组件包括按压推杆和按压头，所述按压推杆的一端与所述传动件连接，另一端与所述按压头连接，所述按压推杆的表面设有反光面，所述反光面包括吸光区和反光区，所述吸光区和所述反光区沿所述推杆的轴向交替排布；
8.检测组件，所述检测组件包括光源和接收器，所述光源和所述接收器均安装于所述支撑组件，并朝向所述反光面；及
9.控制组件，所述控制组件与所述接收器电连接；
10.所述驱动件驱动所述传动件运动，以带动所述按压推杆在其轴线方向上往复运动，所述光源发出的光经所述反光面后射向所述接收器，所述接收器将不同的光信号转换为电信号后传输至所述控制组件，所述控制组件存储并计算所述电信号的电压值的变化次数。
11.可选的，所述检测组件还包括固定件，所述固定件安装于所述支撑组件，并正对所述按压推杆的反光面，所述光源和接收器间隔设于所述固定件朝向所述反光面的表面。
12.可选的，所述支撑组件包括第一支撑座和与所述第一支撑座连接的套筒，所述驱动组件安装于所述第一支撑座，所述套筒套设于所述按压推杆，所述套筒的周侧面开设有安装孔，所述固定件安装于所述套筒，并覆盖所述安装孔，所述安装孔设于所述套筒靠近所述按压头的一端。
13.可选的，所述按压推杆的反光面为金属材质，所述按压推杆于所述吸光区贴设有黑色吸光件，所述黑色吸光件为塑料件。
14.可选的，所述按压推杆于所述吸光区处设有凹槽，所述黑色吸光件填设于所述凹槽内。
15.可选的，所述按压推杆为不锈钢材质；
16.和/或，所述黑色吸光件的材质为环氧树脂；
17.和/或，所述吸光区在轴线方向上的宽度为0.4mm～0.6mm，所述反光区的宽度为0.4mm～0.6mm。
18.可选的，所述接收器设为光敏电阻。
19.可选的，所述传动件包括螺母和丝杆，所述丝杆的一端与所述驱动件的驱动轴连接，所述螺母转动连接于所述丝杆的周面，所述螺母背离所述驱动件的一端与所述按压推杆连接，以将所述驱动件的旋转运动转换成所述按压推杆的直线往复运动。
20.可选的，所述传动件还包括主动轮、从动轮及传送带，所述主动轮连接于所述驱动件的驱动轴，所述从动轮连接于所述丝杆，所述传送带套设于所述主动轮和所述从动轮之间。
21.本发明还提出一种心肺复苏机，所述心肺复苏机包括按压主体和设于所述按压主体两侧的的支撑结构，所述按压主体为如上任一所述所述的按压主体。
22.本发明技术方案的按压主体包括支撑组件和设于支撑组件的驱动组件，通过驱动件驱动传动件运动，以带动所述按压推杆在其轴线方向上往复运动，实现按压头的心肺复苏按压功能。同时，在按压推杆的周侧面设有吸光区和反光区交替设置的反光面，结合与之间隔的检测组件，在光源发出的光经反光面后射向接收器，接收器将不同强度的反射光信号转换为不同电压值的电信号后传输至控制组件，控制组件存储并计算电信号的电压值的变化次数，如此，则可以准确得到按压推杆的按压深度，且该结构的检测组件为非接触式检测结构，不容易损坏，延长其使用寿命，且经过次数的记录得出按压深度，对按压主体的位置和结构精度要求低，有效降低了成本。
附图说明
23.为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

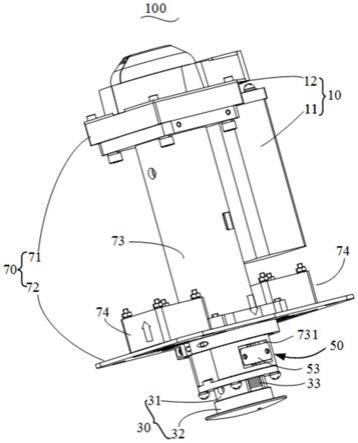

24.图1为本发明按压主体一实施例的结构示意图；
25.图2为本发明按压主体中检测组件和按压推杆的光路结构示意图；
26.附图标号说明：
27.标号名称标号名称100按压主体51光源10驱动组件511入射光11驱动件512反射光12传动件52接收器30按压组件53固定件31按压推杆70支撑组件32按压头71第一支撑座33反光面72第二支撑座
331吸光区73套筒332反光区731安装孔50检测组件74风扇
28.本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。
具体实施方式
29.下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
30.需要说明，本发明实施例中所有方向性指示(诸如上、下、左、右、前、后
……
)仅用于解释在某一特定姿态(如附图所示)下各组件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。
31.另外，在本发明中涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。另外，各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本发明要求的保护范围之内。
32.本发明提出一种按压主体100，用于心肺复苏。
33.请参照图1至图2，在本发明的一实施例中，该按压主体100包括驱动组件10，按压组件30，检测组件50，支撑组件70以及控制组件90；
34.所述驱动组件10包括驱动件11和传动件12，所述驱动件11安装于支撑组件10上，所述驱动件11的驱动轴与所述传动件12连接；
35.所述按压组件30包括按压推杆31和按压头32，所述按压推杆31的一端与所述传动件12连接，另一端与所述按压头32连接，所述按压推杆31的表面设有反光面33，所述反光面33包括吸光区331和反光区332，所述吸光区331和所述反光区332沿所述推杆31的轴向交替排布；
36.所述检测组件50包括光源51和接收器52，所述光源51和所述接收器52均安装于所述支撑组件，并朝向所述反光面33；所述控制组件与所述接收器52电连接；
37.所述驱动件11驱动所述传动件12运动，以带动所述按压推杆31在其轴线方向上往复运动，所述光源51发出的光经所述反光面33后射向所述接收器52，所述接收器52将不同的光信号转换为电信号后传输至所述控制组件，所述控制组件存储并计算所述电信号的电压值的变化次数。
38.本实施例中，支撑组件70起到连接、固定和安装其它组件的作用。具体地，支撑组件70包括第一支撑座71，其大致呈长方体形状，驱动组件10安装于第一支撑座71上，根据实际需调整其高度和厚度，以便稳定固定驱动组件10。第一支撑座71可以选择导热性能良好的金属，通过冲压或者一体浇筑成型，这样可以兼具稳定和散热的功能。当然，于其他实施例中，还可以使用注塑或挤压成型的工程塑料，可通过注塑成型，方便加工，且质轻，有效减
轻重量，在保证机械性能的前提下还可减少成本。
39.驱动组件10包括驱动件11和传功件12，驱动件11可以是电机或马达，例如有刷电机，结构简单，维修方便且容易控制；还可以是步进或伺服电机。驱动件11通过传动件12与按压组件30进行连接驱动，能够有效调节驱动件11的运行频率，方便进行控制，并提高驱动的稳定性。传动件12将驱动件11的旋转运动转换为直线往复运动，按压组件30连接于传动件12，从而带动按压组件30实现按压功能。
40.按压组件30包括按压推杆31和按压头32，按压推杆31大致呈圆柱体状，其一端与传动件12连接，另一端与按压头32连接，按压头32的外周缘一般包裹有弹性套，从而减少按压损伤。按压推杆31的表面设有反光面33，该反光面33可以是贴设于按压推杆31周侧面的反光物件，也可以是按压推杆31自身的表面为反光面33。反光面33包括吸光区331和反光区332，吸光区331能吸收大部分光线，从而具有较低的反射率，反光区332吸收的光少，故其对光的反射率较高。此处，只需要吸光区331的反射率小于反光区332的反射率即可，吸光区331和反光区332沿按压推杆31的轴向交替排布，从而在按压推杆31直线运动时，能够对发射过来的光进行不同反射率的反馈。
41.检测组件50包括光源51和接收器52，光源51可以是红外光，或者是其他可见光，在此不作限定。光源51与反光面33间隔设置，从而使得光线发射后经过反光面33后再反馈到接收器52上，因此，光源51与接收器52需要间隔设置，且光源51与接收器52之间还可以设置挡板进行阻隔，以避免光线直接射入接收器52，接收器52在接收不同强度的光线时可以实现不同电压值的反馈，例如，接收器52可以是光敏电阻，在不同强度的光的照射下，光敏电阻显示不同的电阻值。控制组件可以是电路板，接收反馈的不同的电阻造成的不同电压值信号后进行计数，从而根据电压变化次数与得出按压推杆31的移动位移，即可得到对应的按压深度。当然，于其他实施例中，接收器52也可以是其他光敏器件，对于光的强度有较为敏感的反馈，并转换为对应的电信号，光敏二极管或光敏传感器等。此处的控制组件可与按压主体100的主控制板为一个结构设置，也可以是单独的结构，并与控制按压运动的主控制板电连接。
42.本发明技术方案的按压主体100包括支撑组件70和设于支撑组件的70驱动组件10，通过驱动件11驱动传动件12运动，以带动所述按压推杆31在其轴线方向上往复运动，实现按压头的心肺复苏按压功能。同时，在按压推杆31的周侧面设有吸光区331和反光区332交替设置的反光面33，结合与之间隔的检测组件50，在光源51发出的光经反光面后射向接收器52，接收器52将不同强度的反射光信号转换为不同电压值的电信号后传输至控制组件90，控制组件90存储并计算电信号的电压值的变化次数。
43.如此，则可以准确得到按压推杆31的按压深度，且该结构的检测组件50为非接触式检测结构，不容易损坏，延长其使用寿命，且经过次数的记录得出按压深度，对按压主体100的位置和结构精度要求低，有效降低了成本。
44.当接收器52设为光敏电阻，检测组件50的工作原理是：光源51发射入射光511，入射光511为红外光或者可见光，入射光511经过吸光区331后形成强度较低的反射光512，经过反光区332时形成强度较高的反射光512，接收器52接收不同强度的反射光512，通过光敏电阻显示为不同的电阻值，在额定工作电,流下显示出不同的电压，通过控制组件记录电压的变化次数，最终得出按压次数和按压深度等数据。
45.可选的，所述检测组件还包括固定件53，所述固定件53安装于所述支撑组件70，并正对所述按压推杆31的反光面33，所述光源51和接收器52间隔设于所述固定件53朝向所述反光面33的表面。
46.本实施例中，设定固定件53，可以更加方便固定安装光源51与接收器52。固定件53通过卡扣、粘接或者螺丝固定的方式连接在支撑组件70，并正对按压推杆31的反光面33，从而使得光线能够直接射向反光面33提高出射效率。固定件53可以呈板状或块状，其材质可以是塑料或金属，在此不作限定。
47.可选的，所述支撑组件70包括第一支撑座和与所述第一支撑座连接的套筒73，所述驱动组件10安装于所述第一支撑座，所述套筒73套设于所述按压推杆31，所述套筒73的周侧面开设有安装孔731，所述固定件53安装于所述套筒73，并覆盖所述安装孔731，所述安装孔731设于所述套筒73靠近所述按压头32的一端。
48.本实施例中，为了方便对按压推杆31进行保护，支撑组件70还包括一与第一支撑座71一表面连接的套筒73。套筒73套设于按压推杆31的外部，故套筒73的形状与按压推杆31的形状相匹配，其呈圆筒状，从而不影响其直线往复运动。为了安装固定件53，套筒73的周侧面上开设有安装孔731，固定件53安装于套筒73，并覆盖安装孔731，例如，两者为螺纹固定连接方式，方便拆卸，安装孔731的开口形状与固定件53的形状相匹配，从而减少光线的损失。安装孔731设于套筒73靠近按压头32的一端，从而更加方便从按压的极限位置进行检测，提高检测准确性。
49.此外，为了保证按压主体100的工作稳定性，支撑组件70还包括第二支撑座72，第二支撑座72固定在套筒73的周侧面，其呈平板状设置，在第二支撑座72上加装了散热装置，如风扇13。且风扇13设有两个，两个风扇13间隔设置在第二支撑座72上，并位于套筒73径向方向上的两侧，第二支撑座72对应风扇13的位置开设有散热孔，其中一风扇13吸入外界的气流进行散热，另一风扇13将按压主体100内部的气流吹出，从而形成散热循环气流，提高散热效果。当然，散热装置还可以是小型散热片或散热器。
50.可选的，所述按压推杆31的反光面33为金属材质，所述按压推杆31于所述吸光区331贴设有黑色吸光件，所述黑色吸光件为塑料件。
51.本实施例中，选择按压推杆31为金属材质，在加工按压推杆31时，对其表面进行打磨抛光，从而使其具有较好反光效果，简单方便，能够进一步简化结构，而在吸光区331的位置设有黑色吸光件，此处黑色吸光件具有较好的吸光效果，从而能够与反光区332进行更好的区分，进而提升检测准确性。黑色吸光件的材质为塑料，例如黑色环氧树脂，或者黑色吸光布等，在此不作限定。当然，于其他实施例中，按压推杆31也可以是塑料材质，在反光区332使用金属件或者涂覆反光涂层，在吸光区331涂覆吸光材料。
52.可选的，所述按压推杆31于所述吸光区331处设有凹槽，所述黑色吸光件填设于所述凹槽内。
53.本实施例中，在按压推杆31开设有凹槽，凹槽位于吸光区331的位置，从而将黑色吸光件填设于凹槽内，进而更加方便加工吸光区331，提高区分效果，并使得按压推杆31的周侧面始终为光滑的表面，提升往复运动的顺畅性。此处，凹槽的开口形状为矩形，当然，也可以是椭圆形或其他多边形。
54.可选的，所述按压推杆31为不锈钢材质；
55.和/或，所述吸光区331在轴线方向上的宽度范围为0.4mm～0.6mm，所述反光332区的宽度范围为0.4mm～0.6mm。
56.本实施例中，按压推杆31为不锈钢材质，结构稳定性好且反射效率高，能够提升光的反射强度，且价格相对较低，能够节约材料成本。
57.在上述结构基础上，吸光区331与反光区332的在轴线方向上的宽度设置大致相同。当然，两者在轴线上的宽度不宜过小，否则会使得光源51发射次数较多，且对按压推杆31的位置记录和按压次数的记录出现较大的偏差；且宽度设置不宜过大，否则会导致灵敏度不高，检测准确性也不好。因此，吸光区331和反光区332在轴线方向上的宽度宽度范围为0.4mm～0.6mm，例如0.40mm、0.45mm、0.50mm、0.55mm、0.60mm等，既可以得到较高的检测准确性，也能够减少光线的浪费，提高光利用率。
58.当然，吸光区331和反光区332在按压推杆31的周向上的长度也不宜过大，否则会造成材料的浪费，当然，该长度也不宜过小，否则会使得部分光线无法得到正确的反馈，不利于检测，可以根据按压推杆31的实际尺寸进行设定。
59.可选的，所述传动件12包括螺母和丝杆，所述丝杆的一端与所述驱动件11的驱动轴连接，所述螺母转动连接于所述丝杆的周面，所述螺母背离所述驱动件11的一端与所述按压推杆31连接，以将所述驱动件11的旋转运动转换成所述按压推杆的直线往复运动。
60.本实施例中，传动件12使用螺母和丝杆，该结构的结构简单，传动稳定性好且成本低。丝杆的一端与驱动件11的驱动轴连接，在驱动件11的带动下发生旋转，使得与丝杆转动连接的螺母发生轴线方向上的移动，即直线运动。螺母带动按压推杆31进行直线往复的按压运动。
61.可选的，所述传动件12还包括主动轮、从动轮及传送带，所述主动轮连接于所述驱动件11的驱动轴，所述从动轮连接于所述丝杆，所述传送带套设于所述主动轮和所述从动轮之间。
62.本实施例中，传动件还包括主动轮、从动轮及传送带。所述主动轮连接驱动轴，传送带套设于主动轮和从动轮之间，从动轮连接于丝杆的一端。工作时，驱动件11提供旋转动力，旋转驱动带动主动轮进行转动，主动轮通过摩擦力带动传送带转动，进而带动从动轮进行转动，通过对主动轮直径和从动轮直径的修改与调节，以此来实现对驱动件11的转速调整，以得到较好的速率比，提高驱动稳定性。此处，丝杆的轴线与驱动件11的轴线平行设置，且丝杆与驱动件11均连接在主动轮和从动轮的一侧，进而有效节约空间，缩小按压主体100的体积，有利于小型化设计。
63.主动轮和从动轮可以为齿轮状，从而增大与传送带之间的摩擦力，提高传动稳定性。传送带可以是皮带或布带，传送带的表面粗糙，摩擦系数大，当然，在其他实施例中，该传动带也可以是链条等。或者，在另一实施例中，将主动轮和从动轮直接啮合连接亦可实现所述传动效果。
64.为了方便对按压组件30的调控，并节省空间，主控制板和控制组件为一体结构，呈薄板状安装于第一支撑座71，其上设置有各种控制电路和计算模块，能够记录和控制驱动件11的转动圈数，还可以接收和处理接收器52传输的电信号，输出按压组件30的按压深度等信息。
65.本发明还提出一种心肺复苏机(未图示)，该心肺复苏机包括按压主体100和设于
所述按压主体100两侧的支撑结构，所述按压主体100为如上任一所述的按压主体100的结构。该按压主体100的具体结构参照上述实施例，由于本按压主体100采用了上述所有实施例的全部技术方案，因此至少具有上述实施例的技术方案所带来的所有有益效果，在此不再一一赘述。
66.以上所述仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是在本发明的发明构思下，利用本发明说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本发明的专利保护范围内。
