1.本实用新型涉及医疗器械领域,具体涉及一种口腔冲洗装置。
背景技术:2.口腔是指口内的空腔,由两唇、两颊、硬腭、软腭等构成;口腔内有牙齿、舌、唾腺等器官,口腔疾病包括口臭、牙痛、龋病、口腔溃疡散、皮瓣修复等,口腔疾病治疗后,一般需要使用引水管对口腔内的污染物进行冲洗。如对于实施口腔手术并行皮瓣修复的患者,术后需要对口腔内分泌物及皮瓣上的附着物进行清理,预防口腔感染;如牙齿修复时,也需要对口腔内污染物进行清理;
3.当前对口腔内污染物的清理主要是通过引水管或软管进行,使用该类方法对口腔进行清洗时会存在以下缺陷:
4.1、由于引水管伸入到口腔后会遮挡视线,而引水管的出水方向只有一个,容易导致对污染物的清理不够彻底;
5.2、由于引水管的清洗范围有限,因此在使用过程中需要不停的移动引水管,从而达到全方位的对口腔进行清洗,其操作过程复杂,不便于对口腔内污染物进行清理;
6.3、使用引水管对口腔进行清洗时,难以对牙齿内的残渣进行清洗,且对于舌头上污物的清理需要借助其它工具,因此其实用性较低;
7.因此,发明一种口腔冲洗装置很有必要。
技术实现要素:8.为此,本实用新型提供一种口腔冲洗装置,通过利用微型水泵将蓄水箱内的水导入到空心集水块内,同时利用水的冲击力与伸缩弹簧的弹力使刮板进行往复运动,从而便于对舌头上的污物进行清理,同时利用水的冲击力来对置齿块内的牙齿进行清洗,以解决传统的口腔冲洗装置需要不停的移动引水管以及传统的口腔冲洗装置对口腔进行护理时,操作复杂且清理不彻底的问题。
9.为了实现上述目的,本实用新型提供如下技术方案:一种口腔冲洗装置,包括执行装置与集水装置,所述执行装置位于集水装置顶部,所述执行装置与集水装置连接,所述执行装置包括空心集水块:还包括:与空心集水块连接的舌苔清洗组件;
10.所述舌苔清洗组件包括第一出水管,所述第一出水管设有三组,三组所述第一出水管末端均与空心集水块内侧壁固定连接,三组所述第一出水管均与空心集水块连通,三组所述第一出水管前端均滑动连接有缓冲管,三组所述第一出水管外侧壁均套接有伸缩弹簧,三组所述伸缩弹簧末端均与空心集水块内侧壁固定连接,三组所述伸缩弹簧前端均与缓冲管末端固定连接。
11.优选的,三组所述缓冲管底部管壁均开设有多组漏水孔,多组所述漏水孔呈线性阵列排布,三组所述缓冲管前端均固定安装有冲洗头,所述冲洗头与缓冲管连通,所述冲洗头前端均开设有呈圆周阵列排布的内凹孔洞。
12.优选的,三组所述缓冲管外管壁固定安装有同一块刮板,所述空心集水块内侧壁固定安装有置舌板,所述舌苔清洗组件位于置舌板上部。
13.优选的,所述执行装置还包括牙齿放置组件,所述牙齿放置组件设有两组,两组所述牙齿放置组件呈镜像对称设置,所述牙齿放置组件包括弧形安装块,两组所述弧形安装块均与空心集水块侧壁固定连接,所述弧形安装块远离空心集水块的一侧固定安装有多组置齿块,多组所述置齿块内部均设有清洗槽。
14.优选的,所述弧形安装块内部设有多组导水管,所述导水管一端与清洗槽底部连通,所述导水管另一端固定贯穿弧形安装块,所述导水管末端与空心集水块连通。
15.优选的,所述集水装置包括握持部,所述握持部外侧壁设有把握槽,所述握持部底部卡接有蓄水箱。
16.优选的,所述蓄水箱一侧开设有进水孔,所述蓄水箱底部转动连接有与进水孔卡合的转盖。
17.优选的,所述握持部内侧壁固定安装有微型水泵,所述微型水泵输入端固定安装有吸水管,所述吸水管固定贯穿握持部底部,所述吸水管底端位于蓄水箱内部,所述微型水泵输出端固定安装有第二出水管,所述握持部顶端固定安装有第三出水管,所述第二出水管顶端与第三出水管末端密封固定连接,所述第三出水管与空心集水块固定连接,所述第三出水管顶端密封固定贯穿空心集水块。
18.本实用新型的有益效果是:
19.1、使用人员通过进水孔即可向蓄水箱内灌入清洗剂,同时启动微型水泵即可将蓄水箱内的清洗剂通过吸水管、第二出水管与第三出水管导入到空心集水块内,同时将执行装置放入口中,将口腔内的上齿与下齿分别放置到置齿块上的清洗槽内,此时在微型水泵的作用下,清洗剂即可通过导水管对牙齿进行清洗,从而实现了无需移动装置即可对口腔内的牙齿进行清洗的目的;
20.2、对牙齿进行冲洗的同时,将舌头放置到置舌板上,在微型水泵的作用下,空心集水块内的清洗剂以较大的冲击力流向第一出水管与缓冲管内,在冲击力的作用下,缓冲管将会向前运动,从而使伸缩弹簧被拉伸,此时缓冲管带动刮板在舌头上向前运动,当微型水泵关闭时(或一段时间后),缓冲管内的清洗剂经过漏水孔与内凹孔洞流向舌头时,此时缓冲管受到的冲击力减少,在伸缩弹簧的弹力作用下,缓冲管向后运动,此时缓冲管带动刮板在舌头上向后运动,从而实现了刮板在舌头上进行往复运动,从而使刮板能够对舌头进行清理。
附图说明

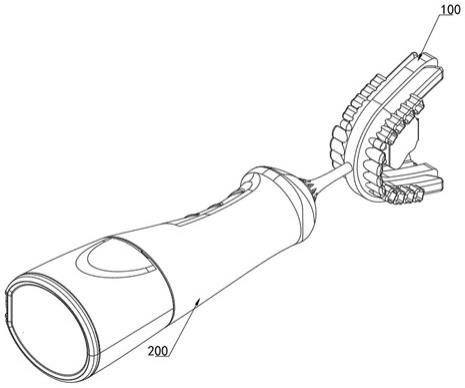

21.图1为本实用新型提供的该装置的结构示意图;
22.图2为本实用新型提供的蓄水箱底部结构示意图;
23.图3为本实用新型提供的握持部的内部结构示意图;
24.图4为本实用新型提供的执行装置的结构示意图;
25.图5为本实用新型提供的牙齿放置组件的结构示意图;
26.图6为本实用新型提供的舌苔清洗组件的结构示意图;
27.图7为本实用新型提供的图6中a处的放大图。
28.图中:执行装置100、舌苔清洗组件110、第一出水管111、伸缩弹簧112、缓冲管113、漏水孔114、冲洗头115、内凹孔洞116、刮板117、空心集水块120、置舌板130、牙齿放置组件140、弧形安装块141、置齿块142、清洗槽143、导水管144、集水装置200、握持部210、把握槽211、蓄水箱220、进水孔221、转盖222、微型水泵230、吸水管231、第二出水管232、第三出水管240。
具体实施方式
29.以下结合附图对本实用新型的优选实施例进行说明,应当理解,此处所描述的优选实施例仅用于说明和解释本实用新型,并不用于限定本实用新型。
30.参照附图1-7,本实用新型提供的一种口腔冲洗装置,包括执行装置100与集水装置200,执行装置100位于集水装置200顶部,执行装置100与集水装置200连接,执行装置100包括空心集水块120:还包括:与空心集水块120连接的舌苔清洗组件110;
31.舌苔清洗组件110包括第一出水管111,第一出水管111设有三组,三组第一出水管111末端均与空心集水块120内侧壁固定连接,空心集水块120为第一出水管111提供支撑,三组第一出水管111均与空心集水块120连通,三组第一出水管111前端均滑动连接有缓冲管113,缓冲管113通过在第一出水管111上滑动,从而带动刮板117进行运动,从而达到了清洗舌头的目的,三组第一出水管111外侧壁均套接有伸缩弹簧112,将伸缩弹簧112套接在第一出水管111上,能够有效的防止伸缩弹簧112扭曲变形,三组伸缩弹簧112末端均与空心集水块120内侧壁固定连接,三组伸缩弹簧112前端均与缓冲管113末端固定连接,具体的,在微型水泵230的作用下,空心集水块120内的清洗剂以较大的冲击力流向第一出水管111与缓冲管113内,在冲击力的作用下,缓冲管113将会在第一出水管111上向前滑动,从而使伸缩弹簧112被拉伸,此时缓冲管113带动刮板117在舌头上向前运动,当微型水泵230关闭时(或一段时间后),缓冲管113内的清洗剂经过漏水孔114与内凹孔洞116流向舌头时,此时缓冲管113受到的冲击力减少,在伸缩弹簧112的弹力作用下,缓冲管113在第一出水管111上向后滑动,此时缓冲管113带动刮板117在舌头上向后运动,从而实现了刮板117在舌头上进行往复运动,从而使刮板117能够对舌头进行清理。
32.进一步地,三组缓冲管113底部管壁均开设有多组漏水孔114,漏水孔114能够将缓冲管113内的清洗剂导向舌头上,从而便于对舌头进行清理,多组漏水孔114呈线性阵列排布,三组缓冲管113前端均固定安装有冲洗头115,冲洗头115与缓冲管113连通,冲洗头115前端均开设有呈圆周阵列排布的内凹孔洞116,具体的,当缓冲管113内的清洗剂饱满时,缓冲管113内的清洗剂将通过漏水孔114流向舌头,此时缓冲管113受到的冲击力将会减少。
33.进一步地,三组缓冲管113外管壁固定安装有同一块刮板117,刮板117能够对舌头上的污物进行清理,空心集水块120内侧壁固定安装有置舌板130,置舌板130能够对舌头进行支撑,舌苔清洗组件110位于置舌板130上部,具体的,设置置舌板130能够对舌头进行支撑,从而便于刮板117对舌头进行清理。
34.进一步地,执行装置100还包括牙齿放置组件140,牙齿放置组件140设有两组,两组牙齿放置组件140呈镜像对称设置,牙齿放置组件140包括弧形安装块141,两组弧形安装块141均与空心集水块120侧壁固定连接,空心集水块120能够对两组弧形安装块141提供支撑,弧形安装块141远离空心集水块120的一侧固定安装有多组置齿块142,弧形安装块141
能够对置齿块142提供支撑,多组置齿块142内部均设有清洗槽143,具体的,将口腔内的上齿与下齿分别放置到置齿块142上的清洗槽143内,此时在微型水泵230的作用下,清洗剂即可通过导水管144对牙齿进行清洗,从而实现了无需移动装置即可对口腔内的牙齿进行清洗的目的。
35.进一步地,弧形安装块141内部设有多组导水管144,导水管144一端与清洗槽143底部连通,导水管144另一端固定贯穿弧形安装块141,弧形安装块141为导水管144提供支撑,导水管144末端与空心集水块120连通,具体的,在微型水泵230的作用下,空心集水块120内的清洗剂可流向导水管144内,然后从导水管144流向清洗槽143,即可对牙齿进行清洗。
36.进一步地,集水装置200包括握持部210,握持部210外侧壁设有把握槽211,握持部210底部卡接有蓄水箱220,具体的,使用人员通过将蓄水箱220卡入握持部210底部即可完成对该装置的安装,同时蓄水箱220设置成可拆卸型,能够便于对蓄水箱220进行清洗,设置把握槽211能够便于对握持部210进行把握。
37.进一步地,蓄水箱220一侧开设有进水孔221,蓄水箱220底部转动连接有与进水孔221卡合的转盖222,具体的,通过进水孔221向蓄水箱220内通入清洗剂即可存储清洗剂,且该装置相较于传统的口腔清洗装置,能够便于使用人员进行携带。
38.进一步地,握持部210内侧壁固定安装有微型水泵230,握持部210内侧壁为微型水泵230提供支撑,微型水泵230输入端固定安装有吸水管231,吸水管231固定贯穿握持部210底部,吸水管231底端位于蓄水箱220内部,微型水泵230输出端固定安装有第二出水管232,握持部210顶端固定安装有第三出水管240,第二出水管232顶端与第三出水管240末端密封固定连接,第三出水管240与空心集水块120固定连接,第三出水管240顶端密封固定贯穿空心集水块120,具体的,使用人员通过进水孔221向蓄水箱220内通入清洗剂后,通过启动微型水泵230,在微型水泵230的作用下,蓄水箱220内的清洗剂将会通过吸水管231流向第二出水管232,由于第二出水管232与第三出水管240连通,因此蓄水箱220内的清洗剂将会通过第二出水管232流向第三出水管240与空心集水块120内。
39.本实用新型的使用过程如下:使用人员通过进水孔221向蓄水箱220内通入清洗剂后,通过启动微型水泵230,在微型水泵230的作用下,蓄水箱220内的清洗剂将会通过吸水管231流向第二出水管232,由于第二出水管232与第三出水管240连通,因此蓄水箱220内的清洗剂将会通过第二出水管232流向第三出水管240与空心集水块120内,在微型水泵230的压力下,空心集水块120内的清洗剂通过导水管144流向清洗槽143内,从而便于对置齿块142内的牙齿进行清洗,同时在微型水泵230的作用下,空心集水块120内的清洗剂以较大的冲击力流向第一出水管111与缓冲管113内,在冲击力的作用下,缓冲管113将会在第一出水管111上向前滑动,从而使伸缩弹簧112被拉伸,此时缓冲管113带动刮板117在舌头上向前运动,当微型水泵230关闭时(或一段时间后),缓冲管113内的清洗剂经过漏水孔114与内凹孔洞116流向舌头时,此时缓冲管113受到的冲击力减少,在伸缩弹簧112的弹力作用下,缓冲管113在第一出水管111上向后滑动,此时缓冲管113带动刮板117在舌头上向后运动,从而实现了刮板117在舌头上进行往复运动,从而使刮板117能够对舌头进行清理。
40.以上所述,仅是本实用新型的较佳实施例,任何熟悉本领域的技术人员均可能利用上述阐述的技术方案对本实用新型加以修改或将其修改为等同的技术方案。因此,依据
本实用新型的技术方案所进行的任何简单修改或等同置换,尽属于本实用新型要求保护的范围。
