一种舌肌力量测量装置

1.本公开涉及医用器械技术领域，具体涉及一种舌肌力量测量装置。


背景技术：

2.舌部在人体吞咽、言语动作中起重要作用，临床上由于各种疾病可能导致舌部功能的下降或者丧失，舌部的力量训练是恢复舌部功能的重要手段，为了使得舌部力量训练更加准确高效，需要对舌部肌群的力量进行检测，以提出针对性的训练方案。
3.目前的舌部力量训练中，缺乏客观准确的舌肌力量评估方法，由于舌部没有关节、骨骼支撑，无法对舌肌力量进行有效检测。部分医院采用的是通过压力传感器来间接地测量舌压，通过舌压来反映舌肌功能，但这种测量方式只能代表局部的舌肌压力，无法准确地反映整体舌肌的功能，其准确性较差，且这种测量设备的成本高昂，难以在临床上普遍推广。


技术实现要素：

4.为了解决上述现有技术存在的问题，本公开目的在于提供一种舌肌力量测量装置。本公开可准确测量舌部肌群产生的拉力和推力，可准确反映舌肌的整体功能，具有测量准确、操作方便、实现成本低、易于临床推广的优点。
5.本公开所述的一种舌肌力量测量装置，包括：
6.外壳；
7.推拉杆，所述推拉杆滑动设置在所述外壳内；
8.力传感器，所述力传感器与所述推拉杆相连接用于测量所述推拉杆所受的推力及拉力；
9.吸舌套，所述吸舌套的一端形成有用于容纳舌部的吸舌腔，另一端与所述推拉杆相连接；
10.抽气球囊，所述抽气球囊通过导管与所述吸舌腔相连通，用于抽取所述吸舌腔中的空气。
11.优选地，所述外壳的中部形成有安装腔，所述推拉杆设置在所述安装腔内，所述推拉杆靠近所述吸舌套的一端露出在所述安装腔之外且与所述吸舌套可拆卸连接，所述力传感器设置在所述安装腔的底部且与所述推拉杆的另一端相连接。
12.优选地，所述推拉杆远离所述力传感器的一端设有公扣，所述吸舌套远离所述吸舌腔的一端设有与所述公扣相适配的母扣，所述推拉杆与所述吸舌套通过所述公扣与所述母扣的扣合可拆卸连接。
13.优选地，所述吸舌套远离所述吸舌腔的一端形成有连接孔，所述连接孔内形成有内螺纹，所述推拉杆远离所述力传感器的一端外侧面形成有与所述内螺纹相适配的外螺纹，所述吸舌套与所述推拉杆通过所述内螺纹与所述外螺纹的旋合可拆卸连接。
14.优选地，所述吸舌套包括相连接的软质部和硬质部，所述软质部采用橡胶或硅胶
材质制成，所述硬质部采用硬质塑料制成，所述吸舌腔形成于所述软质部上，所述硬质部与所述推拉杆相连接。
15.优选地，所述吸舌腔的纵截面呈c形，其敞口朝向远离所述推拉杆的方向。
16.优选地，所述舌肌力量测量装置还包括：
17.显示器，所述显示器设置在所述外壳的表面上，所述显示器与所述力传感器信号连接。
18.优选地，所述外壳远离所述吸舌套的一端连接设有圆环形的手柄。
19.本公开所述的一种舌肌力量测量装置，其优点在于：
20.1、本公开通过设置吸舌套和抽气球囊，将舌部放入到吸舌套的吸舌腔内，通过抽气球囊抽取吸舌腔内的空气使舌部与吸舌腔内壁之间形成低压环境，使舌部在压差作用下与吸舌套稳固地连接在一起。吸舌套与推拉杆相连接，舌部做推拉运动时可测量出舌部施加于推拉杆的推力及拉力，测量结果准确，进而准确地反映出舌部肌群的整体力量功能，有助于针对性地制定训练方案，有利于患者的舌部恢复；
21.2、本公开通过吸舌套固定舌部后即可开始舌部力量测试，操作方便快速；
22.3、本公开的整体结构简单，实现成本低，易于临床上的应用推广；
23.4、本公开的吸舌套与推拉杆之间为可拆卸连接，吸舌套单人使用更换，满足卫生和院感要求。
附图说明

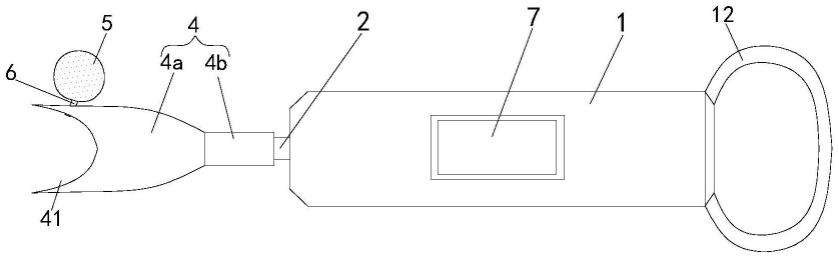

24.图1是本公开所述一种舌肌力量测量装置的结构示意图；
25.图2是图1的部分位置剖视图。
26.附图标记说明：1-外壳，11-安装腔，12-手柄，2-推拉杆，3-力传感器，4-吸舌套，4a-软质部，4b-硬质部，41-吸舌腔，42-连接孔，5-抽气球囊，6-导管，7-显示器。
具体实施方式
27.如图1、图2所示，本公开所述的一种舌肌力量测量装置，包括：
28.外壳1，外壳1为长方体塑料外壳，内部中空。
29.推拉杆2，推拉杆2呈长圆杆状，其滑动设置在外壳1内，使推拉杆2在外壳1 内有可滑动的运动自由度。
30.力传感器3，力传感器3具体为拉压双向力传感器，如质展测控的zz310-105系列双向传感器，其可测量连接件的拉力和压力，实现双向测量。力传感器3与推拉杆 2相连接，用于测量推拉杆2所受的推力及拉力。
31.吸舌套4，吸舌套4一端形成有用于容纳舌部的吸舌腔41，另一端与推拉杆2 相连接，吸舌套4呈弧形套口结构，其内部形成有一弧形的吸舌腔41，患者测量舌肌力量时将舌部放入到吸舌腔41内。
32.抽气球囊5，抽气球囊5通过导管6与吸舌腔41相连通，具体的，抽气球囊5 采用橡胶材料制成，内部中空，顶部设有出气口可向外鼓气，抽气球囊5连通导管6，导管6的另一端连通到吸舌腔41的内侧壁处，按压抽气球囊5时抽气球囊5被挤压，内部的空气从出气口处挤出，使抽气球囊5内部形成负压环境，由于抽气球囊5的内外压差，吸舌腔41处的空气会流
入到导管6及抽气球囊5中，可通过抽气球囊5来抽取吸舌腔41处的空气。
33.本公开的舌肌力量测量装置的使用过程如下所述，患者在舌肌力量训练过程中，当需要测量舌肌力量时使用本装置。将吸舌套4连接推拉杆2，启动力传感器3，患者将舌部伸入到吸舌腔41内，贴近吸舌腔41的内侧壁，同时按压抽气球囊5，通过抽气球囊5将其内部的空气向外鼓出，抽气球囊5同时将吸舌腔41内侧壁位置的空气向外抽出，这会使舌部与吸舌腔41内壁之间形成低压环境，使舌部在压差作用下与吸舌套4稳固地连接在一起，这样吸舌套4就类似于吸盘一样吸附在患者的舌部位置。
34.然后引导患者控制自己的舌部，使舌部先做外推动作，舌部向推拉杆2施加推力，该推力作用于力传感器3，使力传感器3产生感应信号，获得舌部产生的推力大小。推力测量完成后，引导患者控制舌部做回拉动作，舌部向推拉杆2施加拉力，该拉力作用于力传感器3使力传感器3产生感应信号，获得舌部产生的拉力大小。这样就准确地测量到了患者的舌部推力和拉力大小。
35.本公开在患者舌部做推拉运动时可测量出舌部施加于推拉杆2的推力及拉力，测量结果准确，进而准确地反映出舌部肌群的整体力量功能，有助于针对性地制定训练方案，有利于患者的舌部恢复。
36.本公开通过吸舌套4固定舌部后即可开始舌部力量测试，操作方便快速。
37.本公开的整体结构简单，实现成本低，易于临床上的应用推广。
38.进一步的，本实施例中，外壳1的中部形成有安装腔11，安装腔11自外壳1的一端面向内延伸形成一圆孔状结构，其内径略大于推拉杆2的外径，推拉杆2设置在安装腔11内，且与安装腔11的内侧壁之间留有一定间隙，以避免安装腔11的内侧壁接触推拉杆2时对舌肌推拉力的测量结果产生影响。推拉杆2靠近吸舌套4的一端露出在安装腔11之外且与吸舌套4可拆卸连接，力传感器3设置在安装腔11的底部与推拉杆2的另一端相连接，舌部的推拉力可通过推拉杆2作用于力传感器3处，使力传感器3产生感应信号。
39.推拉杆2露出结构可便于吸舌套4与推拉杆2之间的拆装，吸舌套4为可拆卸结构可满足吸舌套4单人使用更换的需求，满足卫生和院感要求。
40.推拉杆2与吸舌套4之间的可拆卸连接结构至少具有以下两种实施方式。
41.实施例1
42.推拉杆2远离力传感器3的一端设有公扣，吸舌套4远离吸舌腔41的一端设有与公扣相适配的母扣，公扣和母扣采用常用的公母扣结构即可，通常为凸块和卡槽的配合结构，推拉杆2与吸舌套4之间通过公扣和母扣的扣合实现可拆卸连接。公母扣配合的方式具有拆装方便，连接稳固的优点。
43.实施例2
44.吸舌套4远离吸舌腔41的一端形成有连接孔42，连接孔42内形成有内螺纹，推拉杆2远离力传感器3的一端外侧面形成有与内螺纹相适配的外螺纹，吸舌套4 与推拉杆2通过内螺纹与外螺纹的旋合可拆卸连接。螺纹连接的方式具有拆装快速，连接稳固的优点。
45.上述的两种连接方式，均能实现吸舌套4与推拉杆2之间的可拆卸连接，且具有结构简单、拆装快速、连接稳固的优点，可根据实际需求选择设置。
46.进一步的，本实施例中，吸舌套4包括相连接的软质部4a和硬质部4b，具体的，软质部4a采用橡胶或硅胶材质制成，吸舌腔41形成于软质部4a上，以使舌部在与软质部4a接触
时触感柔和，避免吸舌套4刮伤舌部，同时还可在抽气球囊5挤压抽气时，使软质部4a与舌部更好地贴合，使吸舌套4与舌部的连接更加紧密稳固。硬质部4b采用硬质塑料制成，
47.进一步的，本实施例中，吸舌腔41的纵截面呈c形，其敞口朝向远离推拉杆2 的方向，该形状与舌部的形状相适配，可与舌部贴合紧密，连接稳固。
48.进一步的，本实施例中，所述舌肌力量测量装置还包括：
49.显示器7，显示器7为小尺寸显示器7，设置在外壳1的表面上，显示器7与力传感器3信号连接，力传感器3将感应信号传输至显示器7处进行显示，可便于直观地获取舌肌力量测量结果。
50.进一步的，本实施例中，外壳1远离吸舌套4的一端连接设有圆环形的手柄12，手柄12可便于在操作过程中手持。
51.在本公开的描述中，需要理解的是，方位词如“前、后、上、下、左、右”、“横向、竖向、水平”和“顶、底”等所指示的方位或位置关系通常是基于附图所示的方位或位置关系，仅是为了便于描述本公开和简化描述，在未作相反说明的情况下，这些方位词并不指示和暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此不能理解为对本公开保护范围的限制。
52.对于本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本公开权利要求的保护范围之内。
