一种多通道定量药瓶的制作方法

1.本实用新型涉及一种药瓶，具体涉及一种多通道定量药瓶。


背景技术：

2.对于瓶装药物，无论在家庭中还是在药房里，取药时大都是将药物直接倒入手中或瓶盖里，再按规定剂量服用。上述操作比较麻烦，而对于老年人、慢性病患者等肢体活动不便的患者来说，取药时经常会发生取药剂量不准确的现象，不仅费时费力，而且将取出的多余药物再倒入药瓶内，易导致药物污染，甚至会发生药物洒落，造成药物的浪费。有的患者还会使用药勺挖取药片，取完药物之后，药勺裸露在外部环境中，由于不能保证每次取完药物都会彻底清洗药勺，容易造成药勺与瓶内药物交叉污染。此外，传统的取药方式是将药瓶瓶盖拧下来，每次取服药物都会使大量空气进入药瓶内，容易导致药物氧化，降低药物的治疗效果和缩短药物的保质期。
3.中国实用新型专利cn208823448u《一种定量药瓶》公开的药瓶，包括呈柱状且上端面开口的壳体，所述壳体中设有取药柱，所述壳体内设有用以盛装药物且能够沿轴向滑动的内壳，所述内壳底部设有通孔，所述通孔边缘与所述取药柱侧壁滑动摩擦，所述取药柱穿过所述通孔插入所述内壳中，当所述内壳向上移动至最高位置处时，所述取药柱的上端面能够相对移动至内壳的底部，所述内壳上端设有能够卡住所述壳体边壁上端以防止所述内壳完全陷入所述壳体中的限位机构。使用者可以通过单手提拉定量药瓶的内壳使取药柱没入药物中，再按压内壳使取药柱将留置在其上端面的药物擎出药瓶，方便使用者取用，另外使用者可以多次重复上述动作，取得一定数量的药物。上述药瓶虽能定量取出药品，但每次只能取出一粒，多次重复取药的过程势必给使用者造成麻烦，容易导致空气进入瓶内氧化药物。
4.因此，虽然上述专利已解决了部分问题，但没有根本性地解决一次定量取出符合用药规范的药品数量以及隔绝空气进入药瓶的问题，从而不能避免多次取药造成的药物氧化、潮解、挥发等物理化学变化导致的药效降低。故迫切需要寻找一种结构简单、使用方便、取药定量、能够极大地降低取药及储存过程中空气进入的定量药瓶以解决上述技术问题。


技术实现要素：

5.本实用新型的目的是提供一种多通道定量药瓶，能够满足一次定量取出多粒药品的需求。
6.本实用新型采用如下技术方案：
7.一种多通道定量药瓶，包括装药瓶，所述装药瓶的瓶口处连接有分流器，该分流器上开设有出药孔，并套设有一个能打开和盖合所述分流器上出药孔的阻流器，所述分流器为中心凸起、四周延展下沉的圆形薄盖，且凸起一侧沿环向均匀设有多道隔挡，相邻两所述隔挡之间形成出药通道，该出药通道末端贯穿开设有出药孔；所述阻流器为开有通孔的圆形薄盖，其以可相对于所述分流器水平转动的方式套合在所述分流器上，随着两者相对转
动可使所述分流器的出药孔与所述阻流器上的通孔相对准或完全错开。
8.为保证药丸能顺利掉落，所述出药通道为10~30
°
斜坡。
9.为实现分流器与阻流器之间的转动连接，所述分流器未设隔挡一侧中部设有转轴，该转轴与设置在阻流器上的套筒转动连接，通过套筒相对于转轴的水平转动可使出药孔与通孔相对准或完全错开。
10.为防止盛药盘在使用时自然掉落以及达到转动盛药盘带动阻流器旋转的目的，所述盛药盘内侧设置有多道竖向的第一凸棱，该第一凸棱与设置在阻流器外周的第一卡槽卡接，相邻两所述第一凸棱之间还设置有横向的第二凸棱，该第二凸棱与设置阻流器外周的第二卡槽卡接。
11.为便于将分流器拧紧到装药瓶上，所述分流器外周表面设有方便转动的防滑纹。
12.本实用新型的有益效果如下：
13.1、分流器上倾斜设置有多个出药通道，可将药丸在重力作用下引流至出药孔进行分流，且出药孔直径比药丸直径略大，每次只能允许一粒药丸通过；阻流器可相对于分流器转动，当阻流器上的通孔与分流器上的出药孔相对准时，可以一次将符合用药规范的药丸取出，不需要多次单粒重复取药，降低空气进入几率，同时还解决了老年人、慢性病患者数药困难，取药不便的问题，具有较好的实用性；
14.2、盛药盘上设置有多个与出药孔位置、数量相对应的盛药孔，且每个盛药孔一次只能容纳一粒药丸，在保证定量取药的前提下，有效解决了一次倒出药丸过多，再将多余药丸倒回装药瓶，造成药品污染的问题；
15.3、盛药盘与阻流器之间通过卡槽与凸棱配合，可防止盛药盘在自然状态下掉落，提升用户的使用体验。
附图说明

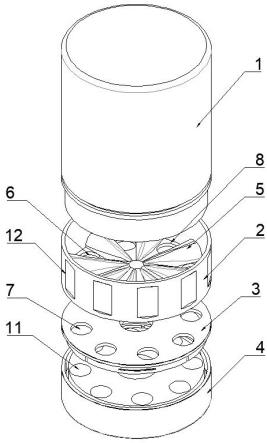

16.图1为本实用新型的结构爆炸示意图；
17.图2为图1中分流器的结构俯视图；
18.图3为图1中分流器与阻流器的连接示意图；
19.图4为图1中盛药盘的结构俯视图；
20.图中，1-装药瓶、2-分流器、3-阻流器、301-第一卡槽、302-第二卡槽、4-盛药盘、401-第一凸棱、402-第二凸棱、5-隔挡、6-出药孔、7-通孔、8-出药通道、9-转轴、901-凸缘部、10-套筒、1001-限位挡片、11-盛药孔、12-防滑纹。
具体实施方式
21.下面结合附图对本实用新型做进一步的解释说明。
22.如图1-2所示，一种多通道定量药瓶，包括装药瓶1，装药瓶1的瓶口处螺纹连接有分流器2，分流器2上开设有出药孔6，并在分流器2上套设有一个能打开和盖合分流器2上出药孔6的阻流器3，阻流器3上可拆卸地连接有盛药盘4。
23.分流器2为中心凸起、四周延展下沉的圆形薄盖，且凸起一侧沿环向均匀设有多道隔挡5，相邻两隔挡5之间形成出药通道8，该出药通道8末端贯穿开设有出药孔6；阻流器3为开有通孔7的圆形薄盖，其以可相对于分流器2水平转动的方式套设在分流器2上，随着两者
相对转动可使分流器2的出药孔6与阻流器3上的通孔7相对准或完全错开。
24.如图3所示，分流器2上未设隔挡5一侧中部设置有转轴9，该转轴9为两半分体的弧形片，且弧形片顶部设置有外翻的凸缘部901；阻流器3中部设有套筒10，套筒10顶部设有限位挡片1001；装配时，套筒10套设在转轴9上，凸缘部901与限位挡片1001交错设置，且凸缘部901与限位挡片1001之间存在间隙；当套筒10相对于转轴9相对转动时，凸缘部901与转动方向上的限位挡片1001的每一次接触、分离都能实现通孔7与出药孔6的对准和完全错开。凸缘部901除起到配合限位挡片1001限制套筒10转动的作用外，还可防止阻流器3在使用中自然脱落。
25.如图1和4所示，盛药盘4呈圆槽状，且盛药盘4上与出药孔6位置对应处设有盛药孔11，每个盛药孔11只能容纳一粒药丸；盛药盘4内侧设置有多道竖向的第一凸棱401，该第一凸棱401与设置在阻流器3外周的第一卡槽301卡接，相邻两第一凸棱401之间还设置有横向的第二凸棱402，该第二凸棱402与设置阻流器3外周的第二卡槽302卡接。通过第一凸棱401与第一卡槽301配合，可实现转动盛药盘4时带动阻流器3一起转动，从而实现定量取药；通过第二凸棱402与第二卡槽302的配合，可防止盛药盘4在使用中自然脱落，提升用户体验。当然，为实现上述目的，本实用新型还可采用现有技术中已知的其他卡扣组合。
26.此外，为将分流器2拧紧至装药瓶1上，分流器2外周表面设有多道凹凸不平的防滑纹12。
27.本实用新型的工作过程如下：以六味地黄丸的装药瓶为例，将分流器2拧紧至装药瓶1上，接着依次安装阻流器3和盛药盘4；然后将装药瓶1倒置，装药瓶1中的药丸在重力作用下，沿倾斜的出药通道8滚落至出药孔6，然后旋转盛药盘4带动阻流器3相对于分流器2转动，当阻流器3上的通孔7与出药孔6对准后，装药瓶1中的药丸顺利落入盛药盘4上的盛药孔11中，每个盛药孔11每次只能容纳一粒药丸，从而避免了出药过多的问题；接着再反向拧动盛药盘4，使出药孔6与通孔7完全错开，从而避免空气进入氧化药品；最后再轻轻扭动将装满8粒药丸（六味地黄丸浓缩水丸一次服用8粒）的盛药盘4从阻流器3上摘下。其他丸剂、片剂或胶囊剂药品，可针对性选择使用不同规格的分离器、阻流器和盛药盘。
28.患者通过本实用新型定量药瓶能一次取出符合用药规范的药物颗粒，既降低重复取出放回药物造成药物污染的几率，又防止取药时药物洒落造成的药物浪费、方便取药、节约取药时间、避免患者服用错误剂量药物、增强患者的依从性，并且极大地降低空气进入药瓶加速瓶内药物变质的几率，保证药物疗效。
