一种妇科辅助诊断分析设备用安放架的制作方法

本技术涉及医疗设备安装架，具体为一种妇科辅助诊断分析设备用安放架。

背景技术：

1、在妇科医生对患者进行诊断时通常需要使用诊断分析装置对患者的病情进行辅助检查，因此需要使用安放架对诊断分析过程中使用的设备进行支撑存放，现有的，妇科辅助诊断分析设备用安放架通常不便于对多种设备进行支撑存放，这就导致医护人员所需的多种设备不能摆放在同一个安放架上，从而使得医护人员在操作时需要来回取用不同的设备。

2、因此，需要一种妇科辅助诊断分析设备用安放架对上述问题做出改善。

技术实现思路

1、本实用新型的目的在于提供一种妇科辅助诊断分析设备用安放架，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种妇科辅助诊断分析设备用安放架，包括安放架本体，所述安放架本体的左右两侧均开设有收纳槽，所述收纳槽的下侧中间处安装有支撑板，所述收纳槽的内壁转动连接有侧面支撑板，所述安放架本体的左右两侧并且位于收纳槽的上侧转动连接有限位柱，所述安放架本体的上侧中间处开设有设备存放槽，所述安放架本体的基面设置有支撑基板，所述支撑基板的左侧中间处安装有操作支撑架，所述支撑基板的右侧中间处安装有弧形支撑杆，所述弧形支撑杆的端部安装有上层支撑板；

4、所述操作支撑架包括下侧支撑杆，所述下侧支撑杆的上侧端部安装有轴承座，所述轴承座的左侧外壁安装有器材支撑板，所述器材支撑板的边缘处开设有均匀分布的器材插孔。

5、作为本实用新型优选的方案，所述安放架本体的底部拐角处均安装有万向轮，所述安放架本体正面的下侧安装有均匀分布的储物抽屉。

6、作为本实用新型优选的方案，所述支撑板的下侧并且与安放架本体的连接处安装有对称分布的铰链，所述限位柱通过转动轴与安放架本体转动连接，并且所述限位柱的正面左右对称安装有转动辅助片。

7、作为本实用新型优选的方案，所述弧形支撑杆的上侧端部并且与上层支撑板的连接处安装有轴承座，并且所述上层支撑板通过轴承座与弧形支撑杆转动连接。

8、作为本实用新型优选的方案，所述下侧支撑杆的形状为圆弧形，并且所述下侧支撑杆通过轴承座与器材支撑板转动连接。

9、作为本实用新型优选的方案，所述器材插孔的内壁通过粘接的方式安装有橡胶防滑垫，并且橡胶防滑垫的形状与器材插孔的内壁尺寸相适配。

10、与现有技术相比，本实用新型的有益效果是：

11、本实用新型中，通过在妇科辅助诊断分析设备用安放架上设置的器材支撑板可用于放置医护人员所需的操作手柄，设备存放槽可用于存放诊断分析用的设备，另外上层支撑板可用于盛放操作过程中所需的检查物品，另外左右两侧设置的侧面支撑板可用于盛放其余的诊断分析设备，从而省去医护人员来回取用设备的步骤，从而使得本装置更适用于妇科辅助诊断。

技术特征：

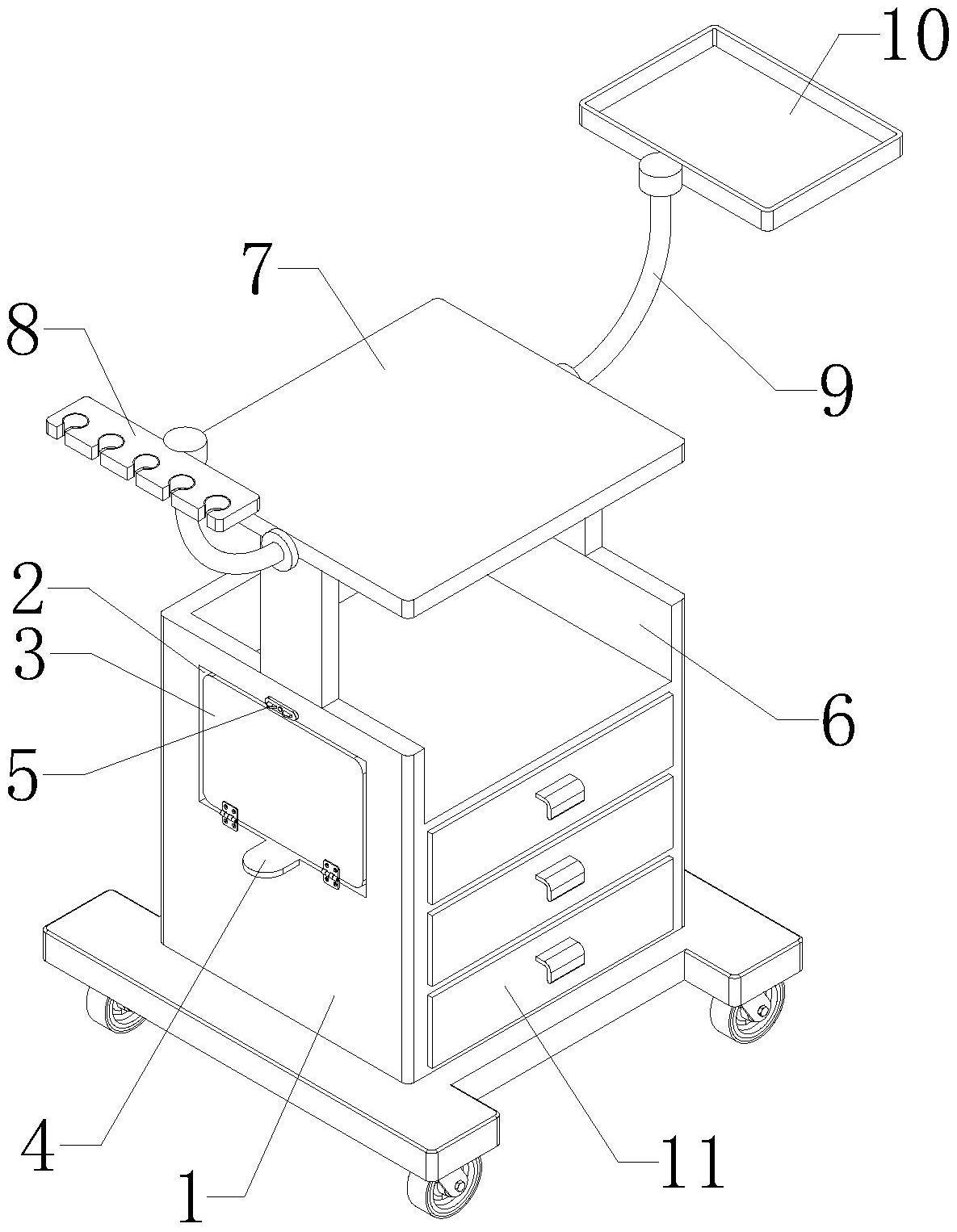

1.一种妇科辅助诊断分析设备用安放架，包括安放架本体(1)，其特征在于：所述安放架本体(1)的左右两侧均开设有收纳槽(2)，所述收纳槽(2)的下侧中间处安装有支撑板(3)，所述收纳槽(2)的内壁转动连接有侧面支撑板(4)，所述安放架本体(1)的左右两侧并且位于收纳槽(2)的上侧转动连接有限位柱(5)，所述安放架本体(1)的上侧中间处开设有设备存放槽(6)，所述安放架本体(1)的基面设置有支撑基板(7)，所述支撑基板(7)的左侧中间处安装有操作支撑架(8)，所述支撑基板(7)的右侧中间处安装有弧形支撑杆(9)，所述弧形支撑杆(9)的端部安装有上层支撑板(10)；

2.根据权利要求1所述的一种妇科辅助诊断分析设备用安放架，其特征在于：所述安放架本体(1)的底部拐角处均安装有万向轮，所述安放架本体(1)正面的下侧安装有均匀分布的储物抽屉(11)。

3.根据权利要求1所述的一种妇科辅助诊断分析设备用安放架，其特征在于：所述支撑板(3)的下侧并且与安放架本体(1)的连接处安装有对称分布的铰链，所述限位柱(5)通过转动轴与安放架本体(1)转动连接，并且所述限位柱(5)的正面左右对称安装有转动辅助片。

4.根据权利要求1所述的一种妇科辅助诊断分析设备用安放架，其特征在于：所述弧形支撑杆(9)的上侧端部并且与上层支撑板(10)的连接处安装有轴承座(802)，并且所述上层支撑板(10)通过轴承座(802)与弧形支撑杆(9)转动连接。

5.根据权利要求1所述的一种妇科辅助诊断分析设备用安放架，其特征在于：所述下侧支撑杆(801)的形状为圆弧形，并且所述下侧支撑杆(801)通过轴承座(802)与器材支撑板(803)转动连接。

6.根据权利要求1所述的一种妇科辅助诊断分析设备用安放架，其特征在于：所述器材插孔(804)的内壁通过粘接的方式安装有橡胶防滑垫，并且橡胶防滑垫的形状与器材插孔(804)的内壁尺寸相适配。

技术总结
本技术涉及医疗设备安装架技术领域，尤其为一种妇科辅助诊断分析设备用安放架，包括安放架本体，所述安放架本体的左右两侧均开设有收纳槽，所述收纳槽的下侧中间处安装有支撑板，所述收纳槽的内壁转动连接有侧面支撑板，所述安放架本体的左右两侧并且位于收纳槽的上侧转动连接有限位柱，所述安放架本体的上侧中间处开设有设备存放槽，所述安放架本体的基面设置有支撑基板，所述支撑基板的左侧中间处安装有操作支撑架，所述支撑基板的右侧中间处安装有弧形支撑杆，所述弧形支撑杆的端部安装有上层支撑板；所述操作支撑架包括下侧支撑杆，所述下侧支撑杆的上侧端部安装有轴承座，整体结构简单，便于使用，且稳定性和实用性较高。

技术研发人员：李强,萧剑雄
受保护的技术使用者：惠州市杰腾医学科技有限公司
技术研发日：20220624
技术公布日：2024/1/13
