一种医疗康复手推车

本技术涉及手推车，尤其涉及一种医疗康复手推车。

背景技术：

1、老年人用的推车椅为比较常见的医疗器械，主要为年纪较大和行动迟缓不便的老年人或者残障人士以及术后恢复人士使用，以便于进行正常的需要，包括代步和移动等等。也用于伤员、病员、残疾人居家康复、周转运输、就诊、外出活动的重要移动工具，轮椅它不仅满足肢体行动不便人士的代步，更重要的是方便家属移动和照顾病员，使病员借助于轮椅进行身体锻炼和参与社会活动等，传统的手推车不能根据乘坐者身形不同，而进行调节手推车的高度，座椅的与手推车的前后调节，靠椅的调节，使得乘坐者在长时间使用时带来不适，在户外使用时，患者独自使用时，发生意外时，无法向他人求救。

技术实现思路

1、本实用新型实施例提供一种医疗康复手推车，以解决传统的手推车不能根据乘坐者身形不同，而进行调节手推车的高度，座椅的与手推车的前后调节，靠椅的调节，使得乘坐者在长时间使用时带来不适，在户外使用时，患者独自使用时，发生意外时，无法向他人求救的问题。

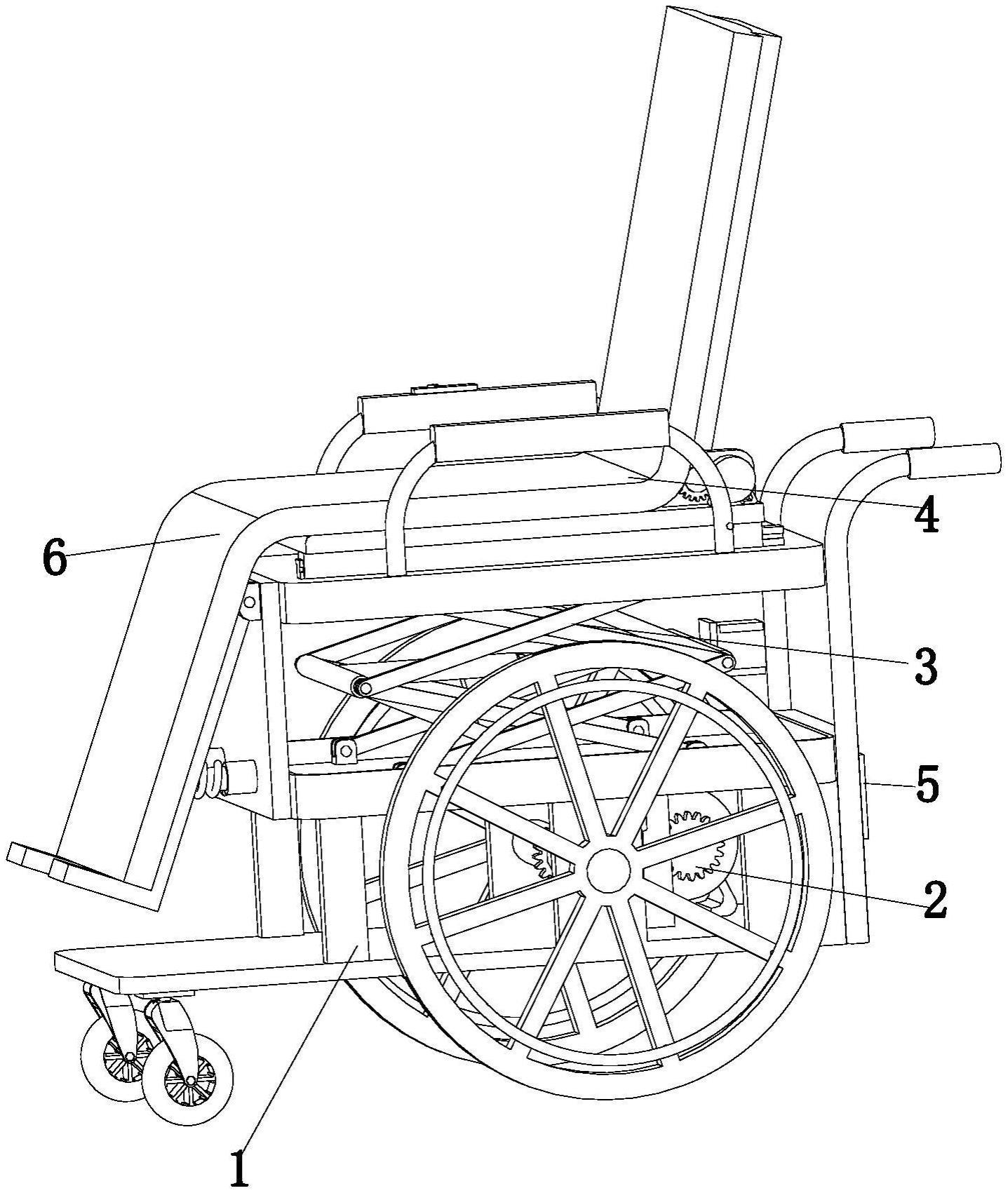

2、本实用新型实施例采用下述技术方案：一种医疗康复手推车，包括手推车本体、动力组件、升降机构、座椅调节机构、音响和海绵坐垫，所述手推车本体设置在地面上，所述动力组件滑动设置在手推车本体上，所述升降机构设置在手推车本体上，所述座椅调节机构设置在升降机构上，所述音响设有两个，两个所述音响对称设置在手推车本体的一侧上，所述海绵坐垫设置在座椅调节机构上，所述座椅调节机构包括靠背调节组件、脚垫放置组件、前后调节组件、手扶把手和底座，所述底座设置在升降机构上，所述前后调节组件设置在底座上，所述靠背调节组件设置在前后调节组件上的一侧，所述手扶把手设有两个，两个所述手扶把手分别设置在底座的两侧上，其中一个所述手扶把手上设有按钮排，所述脚垫放置组件设置在底座的一端上。

3、进一步地，所述手推车本体包括底板、支撑板、动力轮、行走轮、顶板、后板、动力轴和第一齿轮，所述支撑板设有三组，每组所述支撑板均设有两个，三组所述支撑板间隔设置在底板上，所述动力轴转动设置在其中一组所述支撑板上，所述动力轴的两端均延伸出其中一组所述支撑板外，所述动力轮设有两个，两个所述动力轮分别转动设置在动力轴的两端上，两个所述动力轮均设有自动锁死功能，所述行走轮设有两个，两个所述行走轮对称设置在底板下方的一侧，所述顶板固定设置在三组所述支撑板上，所述顶板上开设有安装槽，所述后板设置在底板与顶板的一端上，所述后板的两端均设置有推把，所述第一齿轮固定设置在动力轴上。

4、进一步地，所述动力组件包括动力电机、第二齿轮、第三齿轮、电动推杆、配合板和固定杆，所述动力电机固定设置在底板上，所述配合板固定设置在底板上，并且所述配合板位于动力电机的旁侧，所述配合板上开设有滑动槽和配合槽，所述电动推杆固定设置在顶板的下方，所述第二齿轮设置在配合板的配合槽内，所述固定杆的一端与第二齿轮活动连接，所述固定杆的另一端穿过滑动槽与电动推杆的输出端连接，所述第三齿轮固定设置在动力电机的输出端上，所述第一齿轮与第二齿轮相互啮合，所述第二齿轮与第三齿轮啮合。

5、进一步地，所述升降机构包括动力组件、升降组件和支撑杆，所述升降组件设有两组，两个所述升降组件一端对称铰接设置在顶板的安装槽内，两个所述升降组件的另一端铰接设置在座椅调节机构上，所述支撑杆设有两个，两个所述支撑杆对称设置在两组所述升降组件上，并且两个所述支撑杆居中设置在升降组件上，所述动力组件设置在其中一个所述支撑杆上。

6、进一步地，每组所述升降组件均包括第一连接杆、第二连接杆、第三连接杆和第四连接杆，所述第一连接杆、第二连接杆和第三连接杆均设有两个，两个所述第一连接杆的一端对称铰接设置在顶板上的安装槽内，并且两个所述第一连接杆中端交错设置，两个所述第二连接杆的一端分别与第一连接杆的另一端转动连接，两个所述第二连接杆中段交错设置，两个所述第二连接杆的另一端铰接设置在座椅调节机构的下方，所述第三连接杆的一端转动设置在其中一个所述第一连接杆的一侧上，所述第三连接杆的另一端、另一个所述第一连接杆的一端和其中一个第二连接杆的一端均转动设置在其中一个所述支撑杆的一端上，所述第四连接杆的一端转动设置在其中一个所述第二连接杆的一侧上，所述第四连接杆的另一端、另一个所述第二连接杆的一端和其中一个所述第一连接杆的一端均转动设置在另一个支撑杆的一端上。

7、进一步地，所述动力组件包括电机安装板、启动电机、第一转动轴、丝杆和丝杆槽，所述电机安装板固定设置在其中一个所述支撑杆的一侧上，所述启动电机固定设置在电机安装板上，并且所述启动电机的输出轴贯穿所述电机安装板，所述丝杆槽固定设置在另一个所述支撑杆上，所述第一转动轴贯穿所述其中一个所述支撑杆与启动电机的输出轴连接，并且所述第一转动轴的另一端与丝杆的一端固定连接，所述丝杆的另一端与所述丝杆槽螺纹连接。

8、进一步地，所述前后调节组件包括锁死部件、调节部件和移动板，所述锁死部件设有两组，两个所述锁死部件对称设置在底座上，所述移动板设置在两组所述锁死部件上，所述调节部件设置在移动板的下方，每组所述锁死部件均包括滑轨、滑槽、第一立板、复位弹簧、转动杆、锁死板和锁死杆，所述滑轨设置在底座上的一侧上，所述滑槽滑动设置在滑轨上，所述滑轨和滑槽上间隔开设有锁死孔，所述第一立板设有三个，三个所述第一立板分别设置在滑槽的一侧上，所述转动杆转动设置在三个所述第一立板上，并且所述转动杆的两端均延伸出三个所述第一立板外，所述复位弹簧套设在转动杆的一端上，并且所述复位弹簧一端与滑槽连接，所述锁死板呈l状结构，所述锁死板固定设置在其中两个所述第一立板之间的转动杆上，所述锁死杆设有若干个，若干个所述锁死杆间隔设置在锁死板的一端上。

9、进一步地，所述调节部件包括第一斜齿轮、第二斜齿轮、调节轴、第二立板、调节电机、第三斜齿轮和第四斜齿轮，所述调节电机固定设置在底座的下方，所述第二立板设有两个，两个所述第二立板对称设置在底座的下方，所述调节轴转动设置在两个所述第二立板上，并且所述调节轴的两端均延伸出两个所述第二立板外，所述第一斜齿轮固定设置在调节电机的输出轴上，所述第二斜齿轮固定设置在调节轴上，所述第一斜齿轮与第二斜齿轮相互啮合，所述第三斜齿轮与第四斜齿轮均设有两个，两个所述第三斜齿轮分别设置在调节轴的两端上，所述调节轴分别设置在两组所述转动杆的一端上，每个所述第三斜齿轮与每个所述第四斜齿轮均啮合。

10、进一步地，所述靠背调节组件包括靠板、第三立板、旋转电机、第四齿轮、第五齿轮和第二转动轴，所述第三立板设有两个，两个所述第三立板对称设置在底座上的一侧，所述第二转动轴转动设置在两个所述第三立板上，并且所述第二转动轴的一端延伸出两个所述第三立板外，所述旋转电机固定设置在底座上，所述第四齿轮固定设置在旋转电机的输出轴上，所述第五齿轮固定设置在第二转动轴的延伸端上，所述第四齿轮与第五齿轮相互啮合，所述靠板的一端固定设置在两个所述第三立板之间的第二转动轴上。

11、本实用新型实施例采用的上述至少一个技术方案能够达到以下

12、有益效果：

13、其一：本实用新型通过设有手推车本体、动力组件、升降机构、座椅调节机构、音响和海绵坐垫，所述动力组件可以对手推车本体进行切换动力，可以使手推车在自动行走和手动行走中切换，所述升降机构用于调节座椅调机构的高度，便于根据不同身材的人乘坐时，调节到最舒适的高度，所述音响用于播放音乐或是新闻为病人解闷，在发生意外时，起到求救作用，所述座椅调节机构用于调节位置，便于根据不同身材的人乘坐时，调节到最舒适的位置，通过本实用新型的各个装置之间的配合能够根据不同身材的病人乘坐时，能够调节到最舒适的状态，能够在手动行驶和自动行驶之间进行切换，发生意外时，还可以向他人求救。

14、其二：本实用新型的动力组件当手推车本体需要自动行走时，通过动力电机转动带动与连接的第三齿轮转动，第三齿轮转动带动与其啮合的第二齿轮转动，第二齿轮转动带动与其连接的第一齿轮转动，第一齿轮转动带动与其连接的转动轴和两个动力轮转动进行行驶，当手推车需要手动行走，动力电机停止转动，电动推杆动作，带动与其连接的固定杆在配合板的滑动槽内带动第二齿轮上升，可以根据不同使用环境下，可以自动进行切换动力，提高的了本实用新型的实用性。

15、其三：本实用新型的升降机构可以根据乘坐病人的身材不同，动力组件的启动电机转动带动第一转动轴转动，第一转动轴转动带动丝杆转动，丝杆转动配合丝杆槽带动两个升降部件进行调节高度，来达到乘坐时最佳的舒适高度。

16、其四：本实用新型通过设有音响，音响可以播放音乐或是新闻为病人解闷，在发生意外时，能够向他人发送求救信号。
