空气按摩装置的制作方法

本公开涉及一种空气按摩装置。更详细而言，本公开涉及一种用于对腿进行按摩的空气按摩装置。

背景技术：

1、专利文献1(日本公开特许公报第2017-169973号)公开一种穿戴于使用者的腿(大腿部和小腿部)来进行腿的按摩的空气按摩装置。

技术实现思路

1、实用新型要解决的问题

2、在这样的空气按摩装置中，期望减少穿脱的工夫。

3、本公开的目的在于提供一种能够减少穿脱的工夫的空气按摩装置。

4、用于解决问题的方案

5、第1方案的空气按摩装置具备穿戴于使用者的右腿或左腿的附件。所述附件具备穿戴于所述使用者的小腿部的小腿部用附件、以及穿戴于所述使用者的脚的脚用附件。所述小腿部用附件具有腿带部和内置于所述腿带部的气囊。所述腿带部由外布和内布形成为袋状并卷绕于所述小腿部。所述脚用附件和所述腿带部卷绕成筒状而成的所述小腿部用附件形成靴子形状。在所述腿带部中的覆盖所述使用者的腿肚的部位设有沿着所述使用者的腿肚配置的支柱部件。

6、在第2方案的空气按摩装置中，根据第1方案，所述支柱部件设于自所述使用者的脚后跟至膝下的范围内。

7、在第3方案的空气按摩装置中，根据第1或第2方案，所述支柱部件的靠所述内布侧的面包括向后凸出的曲面部分。

8、在第4方案的空气按摩装置中，根据第1或第2方案，在所述支柱部件的下部设有用于避免与所述使用者的脚后跟发生干扰的凹部。

9、在第5方案的空气按摩装置中，根据第1或第2方案，所述小腿部用附件和所述脚用附件在所述使用者的所述脚的脚后跟侧连结。

10、在第6方案的空气按摩装置中，根据第1或第2方案，在所述支柱部件安装有用于进行与按摩有关的操作的操作器。所述操作器在所述外布的表面暴露。

11、在第7方案的空气按摩装置中，根据第6方案，所述操作器的上部形成为越靠上侧厚度变得越薄的尖细的形状。

12、在第8方案的空气按摩装置中，根据第6方案，所述操作器配置于所述腿带部中的覆盖所述使用者的腿肚的部位的内侧。

13、在第9方案的空气按摩装置中，根据第1方案，所述附件包括穿戴于所述使用者的右腿的右腿用附件和穿戴于所述使用者的左腿的左腿用附件。在所述右腿用附件和所述左腿用附件中，在设有所述操作器的所述附件的所述支柱部件设有向所述气囊送入空气的气泵。在所述右腿用附件和所述左腿用附件中，设有所述气泵的所述附件和未设有所述气泵的所述附件经由自所述气泵被供给空气的空气软管而连接。

14、在第10方案的空气按摩装置中，根据第9方案，在所述操作器的框体设有供所述空气软管连接的连接器。

15、在第11方案的空气按摩装置中，根据第10方案，所述连接器设于所述操作器的框体的下表面，所述空气软管自下侧连接于所述连接器。

16、在第12方案的空气按摩装置中，根据第1或第2方案，所述附件还具备穿戴于所述使用者的大腿部的大腿部用附件。所述小腿部用附件具有：作为所述腿带部的第1腿带部；以及作为所述气囊的第1气囊。所述第1腿带部由作为所述外布的第1外布和作为所述内布的第1内布形成为袋状。所述大腿部用附件具有第2腿带部、第2气囊、第1连结部和第2连结部。所述第2腿带部由第2外布和第2内布形成为袋状，并卷绕于所述大腿部。所述第2气囊内置于所述第2腿带部。所述第1连结部将所述第2腿带部的第1端部和第2端部装卸自如地连结，通过将所述第1端部和所述第2端部连结从而使所述第2腿带部形成为筒状。所述第2连结部通过在基于所述第1连结部的连结被解除的状态下将所述第2腿带部的所述第1端部的局部和所述第2端部的局部连结，从而使所述第2腿带部的局部形成为环状。被卷绕成筒状的所述第1腿带部比利用所述第2连结部而形成为环状的所述第2腿带部的环状部分小。在将所述第2腿带部配置于被卷绕成筒状的所述第1腿带部的外周的状态下，被卷绕成筒状的所述第1腿带部的至少一部分与形成为环状的所述第2腿带部的至少一部分重叠地配置。

17、在第13方案的空气按摩装置中，根据第12方案，还具备连结带。所述连结带将所述小腿部用附件和所述大腿部用附件连结成所述小腿部用附件和所述大腿部用附件能够相对地移动。所述脚用附件和所述第1腿带部卷绕成筒状而成的所述小腿部用附件形成靴子形状。从所述使用者的所述脚和所述小腿部插入到形成所述靴子形状的所述脚用附件和所述小腿部用附件的状态起，使配置于所述小腿部用附件的外周的所述大腿部用附件向所述大腿部移动，由此，将所述大腿部用附件穿戴于大腿部。从所述脚和所述小腿部插入到形成所述靴子形状的所述脚用附件和所述小腿部用附件且将所述大腿部用附件穿戴到所述大腿部的状态起，使所述大腿部用附件向所述小腿部移动，由此，将所述大腿部用附件配置于所述小腿部用附件的外周。

18、在第14方案的空气按摩装置中，根据第12方案，在所述第2腿带部中的覆盖所述使用者的所述大腿部的部位内置有加强构件。

19、在第15方案的空气按摩装置中，根据第12方案，所述第2连结部由具有伸缩性的材料形成。

20、实用新型的效果

21、根据本公开，能够提供一种能够减少穿脱的工夫的空气按摩装置。

技术特征：

1.一种空气按摩装置，其特征在于，

2.根据权利要求1所述的空气按摩装置，其特征在于，

3.根据权利要求1或2所述的空气按摩装置，其特征在于，

4.根据权利要求1或2所述的空气按摩装置，其特征在于，

5.根据权利要求1或2所述的空气按摩装置，其特征在于，

6.根据权利要求1或2所述的空气按摩装置，其特征在于，

7.根据权利要求6所述的空气按摩装置，其特征在于，

8.根据权利要求6所述的空气按摩装置，其特征在于，

9.根据权利要求6所述的空气按摩装置，其特征在于，

10.根据权利要求9所述的空气按摩装置，其特征在于，

11.根据权利要求10所述的空气按摩装置，其特征在于，

12.根据权利要求1或2所述的空气按摩装置，其特征在于，

13.根据权利要求12所述的空气按摩装置，其特征在于，

14.根据权利要求12所述的空气按摩装置，其特征在于，

15.根据权利要求12所述的空气按摩装置，其特征在于，

技术总结

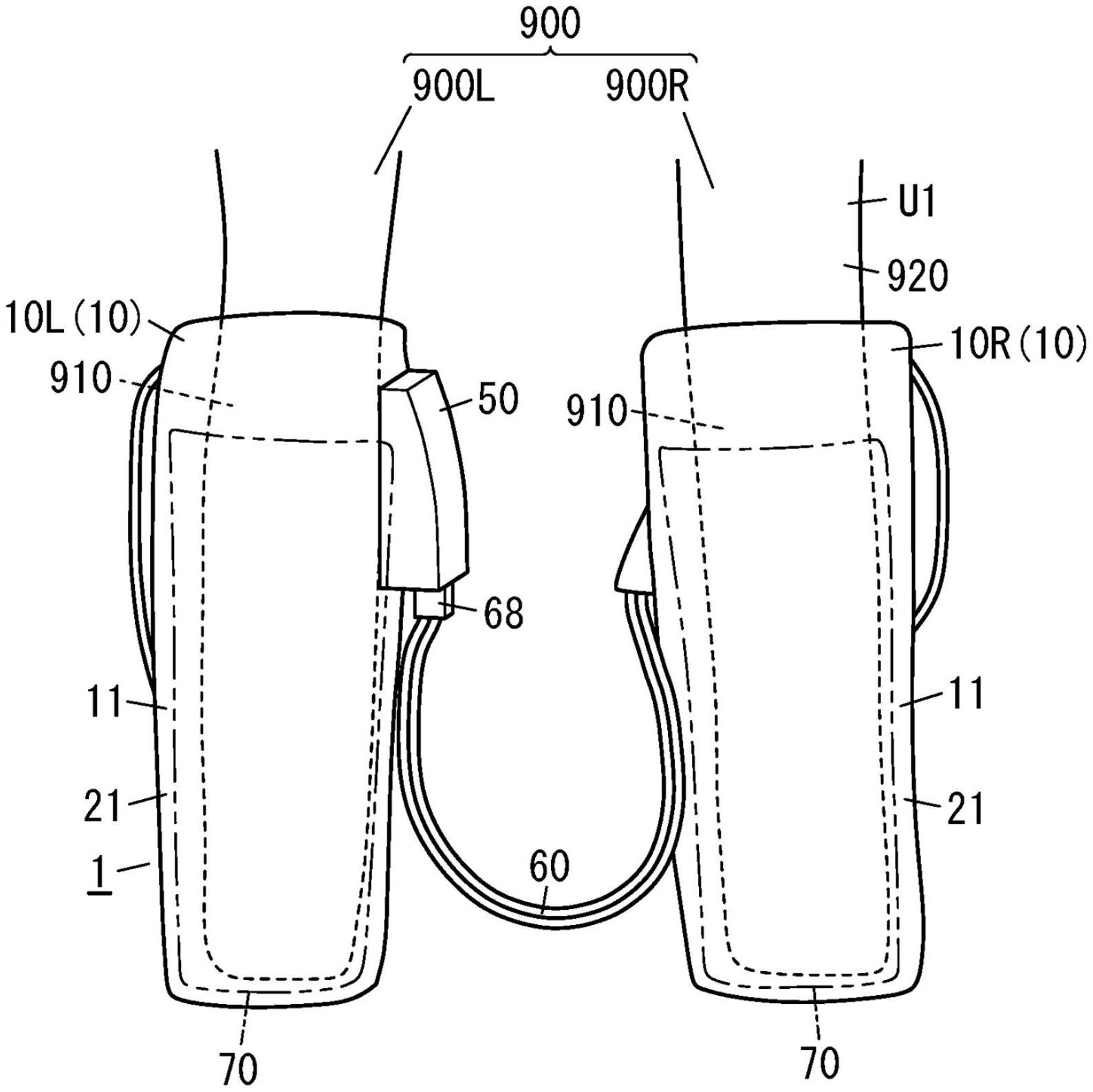

本公开的目的在于提供一种能够减少穿脱的工夫的空气按摩装置。空气按摩装置(1)具备穿戴于使用者(U1)的右腿(900R)或左腿(900L)的附件(10)。附件(10)具备穿戴于使用者(U1)的小腿部(910)的小腿部用附件(11)、以及穿戴于使用者(U1)的脚的脚用附件(13)。小腿部用附件(11)具有腿带部(21)和内置于腿带部(21)的气囊。腿带部(21)由外布和内布形成为袋状并卷绕于小腿部(910)。脚用附件(13)和腿带部(21)卷绕成筒状而成的小腿部用附件(11)形成靴子形状。在腿带部(21)中的覆盖使用者(U1)的腿肚的部位设有沿着使用者(U1)的腿肚配置的支柱部件(70)。

技术研发人员：弘田利光,河本实,仓田阳介,小川进,吉川元彬,児岛猛
受保护的技术使用者：松下知识产权经营株式会社
技术研发日：20220801
技术公布日：2024/1/12
