一种胃肠造瘘管的疏通装置的制作方法

本技术涉及造瘘管疏通器材领域，尤其涉及一种胃肠造瘘管的疏通装置。

背景技术：

1、晚期食管癌或者长期无法进食患者往往需要留置胃肠造瘘管。若造瘘管护理不当，则可能导致造瘘管堵塞，无法继续使用，极大影响患者日常生活甚至威胁生命。目前对于胃肠造瘘管堵塞尚无很好的解决办法和成熟的产品，常见的方法是手术重新置管或使用通条进行疏通。手术置管为有创操作，有可能引起手术感染，同时会增加患者的痛苦及经济负担，增加国家和社会的卫生经济成本。通条疏通虽然原则上是无创操作，但因通条本身较硬，容易导致胃肠道穿孔，胃肠道出血等并发症，或者导致胃肠造瘘管破损，降低胃肠造瘘管的使用寿命。

技术实现思路

1、针对上述问题，本实用新型提出一种胃肠造瘘管的疏通装置，旨在解决现有通条疏通容易损伤胃肠造瘘管的问题。

2、为解决上述技术问题，本实用新型的技术方案如下：

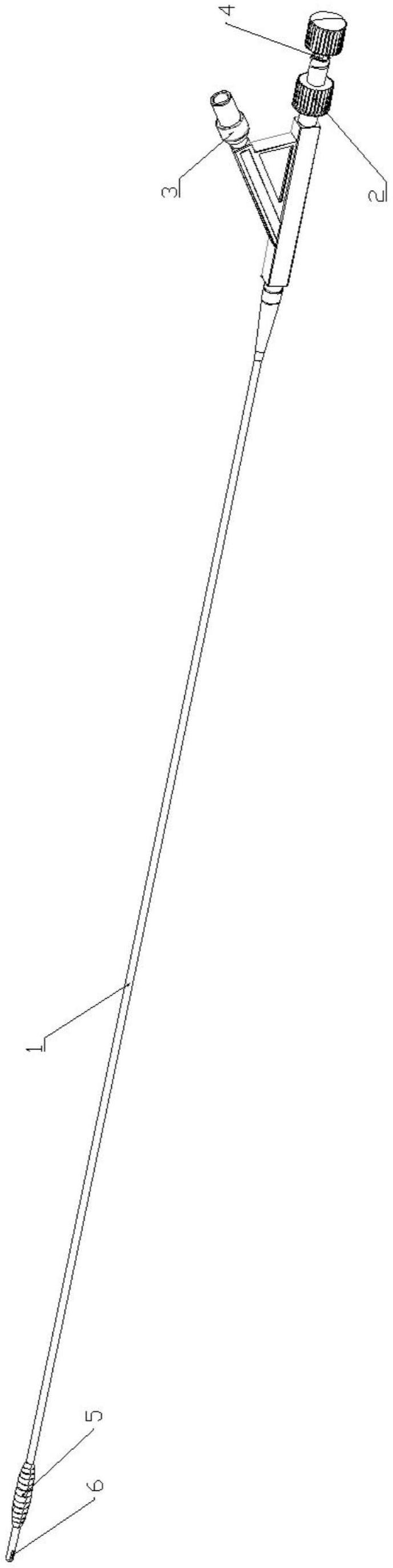

3、一种胃肠造瘘管的疏通装置，包括柔性的导管，所述导管的入口端分别设置有连接管和单向阀，所述连接管与所述导管的内腔连通，且所述连接管的端部与导丝可拆卸连接，所述单向阀通过埋设在所述导管内的气道与包覆在所述导管外壁的球囊连接，所述球囊的设置位置靠近所述导管的出口端。

4、在一些实施方式中，所述球囊的外周均匀设置有环形凸起。

5、在一些实施方式中，所述导丝的末端固定有螺母，所述连接管的端部设置有与所述螺母配合的螺纹。

6、在一些实施方式中，所述螺母的周侧设置有防滑齿。

7、在一些实施方式中，所述导管的出口端封闭。

8、在一些实施方式中，所述导管出口端的侧面至少设置有两个侧孔，所述侧孔与所述导管的内腔连通。

9、在一些实施方式中，所述侧孔与所述导管的出口端的距离不超过0.5cm。

10、在一些实施方式中，所述侧孔的直径为0.2cm。

11、在一些实施方式中，所述球囊与所述导管的出口端的距离为1cm。

12、在一些实施方式中，所述导管的总长度为40-45cm。

13、本实用新型的有益效果为：通过设置在导管上的球囊刮除胃肠造瘘管的附壁食物残渣，可以极大提高胃肠造瘘管的疏通效率，同时导管和球囊的柔性特质不会损伤胃肠造瘘管的管壁及缩短其使用期限。

技术特征：

1.一种胃肠造瘘管的疏通装置，其特征在于，包括柔性的导管，所述导管的入口端分别设置有连接管和单向阀，所述连接管与所述导管的内腔连通，且所述连接管的端部与导丝可拆卸连接，所述单向阀通过埋设在所述导管内的气道与包覆在所述导管外壁的球囊连接，所述球囊的设置位置靠近所述导管的出口端。

2.如权利要求1所述的胃肠造瘘管的疏通装置，其特征在于，所述球囊的外周均匀设置有环形凸起。

3.如权利要求1所述的胃肠造瘘管的疏通装置，其特征在于，所述导丝的末端固定有螺母，所述连接管的端部设置有与所述螺母配合的螺纹。

4.如权利要求3所述的胃肠造瘘管的疏通装置，其特征在于，所述螺母的周侧设置有防滑齿。

5.如权利要求1所述的胃肠造瘘管的疏通装置，其特征在于，所述导管的出口端封闭。

6.如权利要求5所述的胃肠造瘘管的疏通装置，其特征在于，所述导管出口端的侧面至少设置有两个侧孔，所述侧孔与所述导管的内腔连通。

7.如权利要求6所述的胃肠造瘘管的疏通装置，其特征在于，所述侧孔与所述导管的出口端的距离不超过0.5cm。

8.如权利要求6所述的胃肠造瘘管的疏通装置，其特征在于，所述侧孔的直径为0.2cm。

9.如权利要求1所述的胃肠造瘘管的疏通装置，其特征在于，所述球囊与所述导管的出口端的距离为1cm。

10.如权利要求1所述的胃肠造瘘管的疏通装置，其特征在于，所述导管的总长度为40-45cm。

技术总结
本技术公开一种胃肠造瘘管的疏通装置，包括柔性的导管，导管的入口端分别设置有连接管和单向阀，连接管与导管的内腔连通，且连接管的端部与导丝可拆卸连接，单向阀通过埋设在导管内的气道与包覆在导管外壁的球囊连接，球囊的设置位置靠近导管的出口端。本技术的有益效果是：通过设置在导管上的球囊刮除胃肠造瘘管的附壁食物残渣，可以极大提高胃肠造瘘管的疏通效率，同时导管和球囊的柔性特质不会损伤胃肠造瘘管的管壁及缩短其使用期限。

技术研发人员：姚学清,李晓武,陈丹,张伟斌
受保护的技术使用者：广东省人民医院
技术研发日：20220809
技术公布日：2024/1/12
