一种铝铸件打磨去毛刺装置的制作方法

本技术属于铝铸件打磨去毛刺，具体涉及一种铝铸件打磨去毛刺装置。

背景技术：

1、铝铸件毛刺现象是不可避免的，在工业生产中，去毛刺是一项重要且常见的生产工序，去毛刺是铝铸件压铸过程中必不可少的一项步骤。

2、在生产铝铸件中壳和控制盒两件产品时，当前的合模线和毛刺部分的打磨去除均为人工处理，所以希望通过自动化打磨，尽量减少人工介入，既满足打磨质量要求，也提高生产效率，故而提出一种铝铸件打磨去毛刺装置来解决上述中的问题。

技术实现思路

1、本实用新型的目的是：旨在提供一种铝铸件打磨去毛刺装置，通过自动化打磨，尽量减少人工介入，既满足了打磨质量要求，也提高了生产效率。

2、为实现上述技术目的，本实用新型采用的技术方案如下：

3、用本实用新型技术方案，一种铝铸件打磨去毛刺装置，包括电机，所述电机的底部固定连接有安装座，所述安装座的一侧固定连接有安装板，所述安装板的顶部固定连接有控制器，所述安装板的顶部设置有打磨去毛刺机构；

4、所述打磨去毛刺机构包括电动推杆，所述安装板的顶部固定连接有电动推杆，所述电动推杆的顶部固定连接有工作台，所述工作台的内部开设有滑槽，所述工作台的内部固定连接有滑轨，所述工作台的内部活动连接有放置台，所述放置台的内部开设有卡槽。

5、进一步限定，所述电动推杆的数量为四个，所述工作台的底部与四个电动推杆的顶端固定连接。

6、进一步限定，所述滑槽位于工作台的上端，所述滑轨的数量为两个，两个所述滑轨均位于滑槽的内部。

7、进一步限定，所述放置台位于滑槽的内部，所述放置台通过滑轨与工作台滑动连接，所述放置台的上表面与工作台的上表面的高度一致。

8、进一步限定，所述卡槽位于放置台的上端，所述卡槽的数量至少为两个，所述电机的输出轴处固定连接有主动转轮。

9、进一步限定，所述主动转轮的外表面转动连接有砂带，所述砂带的内部转动连接有被动转轮。

10、进一步限定，所述主动转轮远离电机的一端和被动转轮的两端均固定连接有轴承，所述轴承远离主动转轮和被动转轮的一端固定连接有支撑柱，所述支撑柱远离轴承的一端与安装板固定连接。

11、与现有技术相比，本申请的技术方案具备以下有益效果：

12、1、该铝铸件打磨去毛刺装置，通过设置电机，电机的作用是驱动主动转轮转动，通过设置主动转轮，主动转轮的作用是驱动砂带转动，通过设置砂带，砂带的作用是对铝铸件打磨去毛刺，并与被动转轮相互联动，通过设置被动转轮，被动转轮的作用是与砂带相互联动，并和主动转轮配合决定砂带的运动轨迹，通过设置轴承，轴承的作用是配合主动转轮和被动转轮的转动，通过设置支撑柱，支撑柱的作用是保持该铝铸件打磨去毛刺装置放置稳定，通过设置安装座，安装座的作用是保持该铝铸件打磨去毛刺装置放置稳定，通过设置安装板，安装板的作用是装置该铝铸件打磨去毛刺装置的各个结构以及打磨去毛刺机构，通过设置控制器，本文中出现的电器元件均与控制器电连接，本文中出现的电器元件均通过外接电源进行供电，并且控制器可为计算机等起到控制常规已知设备的作用，通过以上设置，使该铝铸件打磨去毛刺装置具有对铝铸件打磨去毛刺的优点。

13、2、该铝铸件打磨去毛刺装置，通过设置电动推杆，电动推杆的作用是通过伸长和缩短调节工作台的高度，从而调节待打磨去毛刺的铝铸件与砂带之间的距离，通过设置工作台，工作台的作用是开设滑槽，并固定连接滑轨，从而滑动连接放置台，因为放置台与工作台是滑动连接，所以可以从工作台的内部抽出一部分放置台，从而便于将待打磨去毛刺的铝铸件放入卡槽的内部，通过设置卡槽，卡槽的作用是卡接待打磨去毛刺的铝铸件，通过以上设置，使该铝铸件打磨去毛刺装置具有调节待打磨去毛刺的铝铸件与砂带之间的距离的优点。

技术特征：

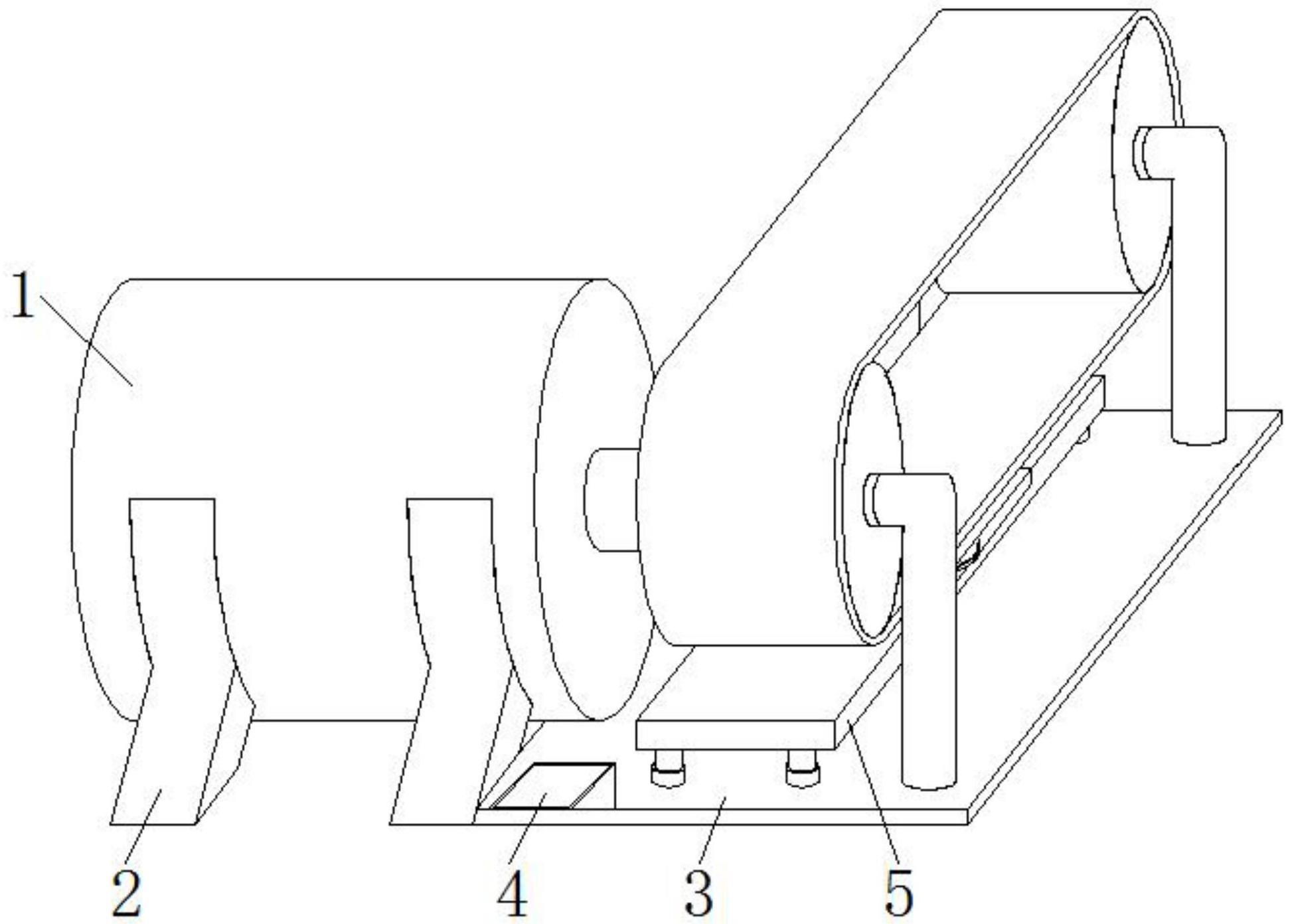

1.一种铝铸件打磨去毛刺装置，包括电机(1)，其特征在于：所述电机(1)的底部固定连接有安装座(2)，所述安装座(2)的一侧固定连接有安装板(3)，所述安装板(3)的顶部固定连接有控制器(4)，所述安装板(3)的顶部设置有打磨去毛刺机构(5)；

2.根据权利要求1所述的一种铝铸件打磨去毛刺装置，其特征在于：所述电动推杆(501)的数量为四个，所述工作台(502)的底部与四个电动推杆(501)的顶端固定连接。

3.根据权利要求1所述的一种铝铸件打磨去毛刺装置，其特征在于：所述滑槽(503)位于工作台(502)的上端，所述滑轨(504)的数量为两个，两个所述滑轨(504)均位于滑槽(503)的内部。

4.根据权利要求1所述的一种铝铸件打磨去毛刺装置，其特征在于：所述放置台(505)位于滑槽(503)的内部，所述放置台(505)通过滑轨(504)与工作台(502)滑动连接，所述放置台(505)的上表面与工作台(502)的上表面的高度一致。

5.根据权利要求1所述的一种铝铸件打磨去毛刺装置，其特征在于：所述卡槽(506)位于放置台(505)的上端，所述卡槽(506)的数量至少为两个，所述电机(1)的输出轴处固定连接有主动转轮(6)。

6.根据权利要求5所述的一种铝铸件打磨去毛刺装置，其特征在于：所述主动转轮(6)的外表面转动连接有砂带(7)，所述砂带(7)的内部转动连接有被动转轮(8)。

7.根据权利要求5所述的一种铝铸件打磨去毛刺装置，其特征在于：所述主动转轮(6)远离电机(1)的一端和被动转轮(8)的两端均固定连接有轴承(9)，所述轴承(9)远离主动转轮(6)和被动转轮(8)的一端固定连接有支撑柱(10)，所述支撑柱(10)远离轴承(9)的一端与安装板(3)固定连接。

技术总结
本技术属于铝铸件打磨去毛刺技术领域，具体涉及一种铝铸件打磨去毛刺装置，包括电机，所述电机的底部固定连接有安装座，所述安装座的一侧固定连接有安装板，所述安装板的顶部固定连接有控制器，所述安装板的顶部设置有打磨去毛刺机构。该铝铸件打磨去毛刺装置，通过设置电动推杆，电动推杆的作用是通过伸长和缩短调节工作台的高度，从而调节待打磨去毛刺的铝铸件与砂带之间的距离，通过设置工作台，工作台的作用是开设滑槽，并固定连接滑轨，从而滑动连接放置台，因为放置台与工作台是滑动连接，所以可以从工作台的内部抽出一部分放置台，从而便于将待打磨去毛刺的铝铸件放入卡槽的内部。

技术研发人员：刘洪瑞
受保护的技术使用者：烟台融智科技有限公司
技术研发日：20220809
技术公布日：2024/1/12
