一种尿管密闭结构的制作方法

本技术涉及医疗器械，具体为一种尿管密闭结构。

背景技术：

1、在对病患进行尿检时，由人数较多需要将其分为不同批次，每个批次的数量较多，所以就需要很长的时间才能全部检验完成，但是尿检不同于血检和核酸检，较多尿液集中在一起气味较大，而且在对尿液检测后，为了生物安全，所以需要用到密闭装置。而目前的密闭装置基本为单只的螺纹盖或是整体的大型密封盖，大型密封盖可一次性将很多的尿管密封上，但是同样的在打开时也会将其一同打开，而短时间内又无法将尿液全部进行检验，从而使尿液在空气中挥发，产生恶劣气味，影响医护人员工作，而单只的螺纹盖虽然可以避免上述所产生的问题，但是一个个的打开较为麻烦，而且螺纹盖都是和尿管所相适配的，无法适用于其他类型的尿管，使其实用性降低，为了解决现有技术的问题，我们提出一种尿管密闭结构。

技术实现思路

1、本实用新型的目的在于提供一种尿管密闭结构，具备满足标本检测后，能够批量密闭的同时，可以单个取出复检和提高密闭装置适用性的优点，解决了上述所提到现有技术中打开较为麻烦和无法适用于其他类型的尿管的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种尿管密闭结构，所述外保护盖的内部设置有独立保护盖，所述独立保护盖的表面固定连接有卡块，所述外保护盖的内部开设有同卡块卡接的卡口，所述独立保护盖的内部转动连接有密封盖，所述外保护盖的底部设置有尿管架，所述尿管架的内部放置有尿管，所述密封盖的内部固定连接有密封塞，所述密封盖和密封塞之间均粘接有同尿管的内外壁贴合的海绵密封垫。

3、优选的，所述外保护盖的底部固定连接有吸盘，所述外保护盖和尿管架通过吸盘相互吸附。

4、优选的，所述外保护盖的前后与左右两侧均固定连接有把手。

5、优选的，所述独立保护盖的顶部固定连接有旋钮，所述旋钮的表面开设有波浪纹。

6、优选的，所述外保护盖的内部开设有同独立保护盖和密封盖相适配的通孔。

7、优选的，所述独立保护盖和密封盖通过转杆进行转动连接。

8、与现有技术相比，本实用新型的有益效果如下：

9、本实用新型通过旋转独立保护盖使卡块脱离卡口的内部，从而使独立保护盖可以通过密封盖和密封塞带动海绵密封垫利用摩擦力将尿管一同带动拿起，然后在将连通起来的尿管取下，对内部的尿液进行检测的设置，实现了可以便于打开尿管进行检测的设置，同时在检测时还可以根据需要单个取出复检，从而避免尿液挥发污染空气；

10、本实用新型通过将独立保护盖固定在外保护盖的内部，然后对准尿管架上的尿管进行按压，使海绵密封垫能够在尿管的内外壁进行收缩够并再度膨胀，与尿管的内外壁贴合住，将尿管密封住的设置，达到了可以使密封盖密封不同种类的尿管的目的，同时可以将同一批次的尿管批量密封，提高了密封效率，增加了密封结构的实用性。

技术特征：

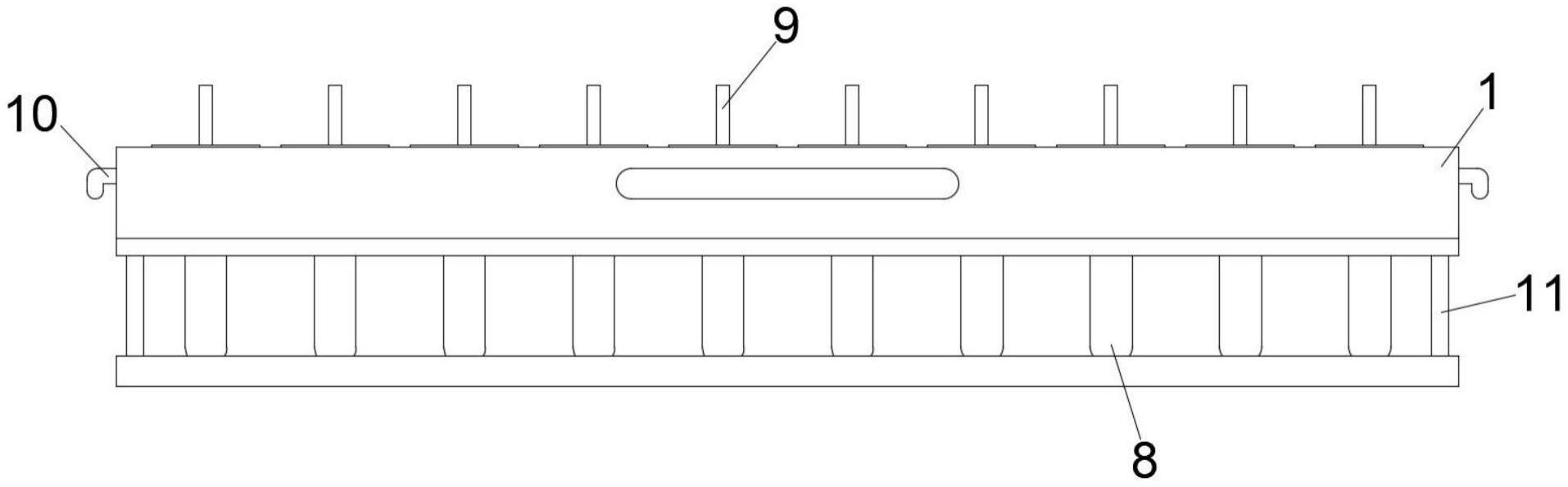

1.一种尿管密闭结构，包括外保护盖(1)，其特征在于：所述外保护盖(1)的内部设置有独立保护盖(2)，所述独立保护盖(2)的表面固定连接有卡块(3)，所述外保护盖(1)的内部开设有同卡块(3)卡接的卡口(4)，所述独立保护盖(2)的内部转动连接有密封盖(5)，所述外保护盖(1)的底部设置有尿管架(11)，所述尿管架(11)的内部放置有尿管(8)，所述密封盖(5)的内部固定连接有密封塞(6)，所述密封盖(5)和密封塞(6)之间均粘接有同尿管(8)的内外壁贴合的海绵密封垫(7)。

2.根据权利要求1所述的一种尿管密闭结构，其特征在于：所述外保护盖(1)的底部固定连接有吸盘(12)，所述外保护盖(1)和尿管架(11)通过吸盘(12)相互吸附。

3.根据权利要求1所述的一种尿管密闭结构，其特征在于：所述外保护盖(1)的前后与左右两侧均固定连接有把手(10)。

4.根据权利要求1所述的一种尿管密闭结构，其特征在于：所述独立保护盖(2)的顶部固定连接有旋钮(9)，所述旋钮(9)的表面开设有波浪纹。

5.根据权利要求1所述的一种尿管密闭结构，其特征在于：所述外保护盖(1)的内部开设有同独立保护盖(2)和密封盖(5)相适配的通孔。

6.根据权利要求1所述的一种尿管密闭结构，其特征在于：所述独立保护盖(2)和密封盖(5)通过转杆进行转动连接。

技术总结
本技术涉及医疗器械技术领域，且公开了一种尿管密闭结构；通过旋转独立保护盖使卡块脱离卡口的内部，从而使独立保护盖可以通过密封盖和密封塞带动海绵密封垫利用摩擦力将尿管一同带动拿起，然后在将连通起来的尿管取下，对内部的尿液进行检测的设置，实现了可以便于打开尿管进行检测的设置，同时在检测时还可以根据需要单个取出复检，从而避免尿液挥发污染空气；通过将独立保护盖固定在外保护盖的内部，然后对准尿管架上的尿管进行按压，使海绵密封垫能够在尿管的内外壁进行收缩够并再度膨胀，与尿管的内外壁贴合住，将尿管密封住的设置，同时可以将同一批次的尿管批量密封，提高了密封效率，增加了密封结构的实用性。

技术研发人员：范小斌,崔文浩,罗燕飞,龚彩平
受保护的技术使用者：广东省人民医院
技术研发日：20220813
技术公布日：2024/1/12
