可移动式CT系统的制作方法

本技术涉及医疗设备领域，特别涉及一种可移动式ct系统。

背景技术：

1、因脑部疾病和交通事故导致的脑部损伤的患者需要进行头部ct(computedtomography，计算机断层扫描)，特别是对于交通事故患者，需要在短时间内得到ct诊断，因此需要在急诊室或手术室或救护车上，对患者进行ct扫描，这是传统的固定式ct扫描仪所无法胜任的。因此，技术人员特别设计了一种针对头部成像的小型可移动ct扫描仪，以方便及时对患者进行头部ct扫描。

2、现有技术中，小型可移动ct扫描仪通常还配有对应的患者定位装置，以实现患者相对于小型可移动ct扫描仪的位置固定，保证扫描精度。目前常用的患者定位方式有三种，分别为：(1)患者定位装置为头托板，将头托板直接放置在检查床上，头托板和检查床之间无固定结构，完全通过患者背部压住头托板来实现头托板的位置固定。该方案会导致在扫描过程中，由于重力的作用，患者的头部压着头托板形成变形，影响图像质量。(2)患者定位装置通过紧固装置和检查床固定连接，根据不同的检查床类型选择不同的连接方式。该方案容易导致用户操作不方便，使用前还要用专门的工具安装该装置，且连接方式种类繁多，对检查床的适用性不友好。(3)患者定位装置直接安装在小型可移动ct扫描仪的底座上，同时患者定位装置可以折叠。但是该方案中的患者定位装置与小型可移动ct扫描仪是一体的，在运动过程中，患者定位装置与小型可移动ct扫描仪容易产生干涉，存在一定的风险。

技术实现思路

1、本实用新型要解决的技术问题是为了克服现有技术中患者定位装置与小型可移动ct扫描仪直接连接，导致小型可移动ct扫描仪移动时容易与患者定位装置产生干涉的缺陷，提供一种可移动式ct系统。

2、本实用新型是通过下述技术方案来解决上述技术问题：

3、一种可移动式ct系统，包括ct扫描装置和定位装置，所述ct扫描装置包括底座和能够相对于所述底座移动的扫描环，所述定位装置具有用于承载患者的承载扫描部位，所述ct扫描装置和所述定位装置互独立设置，所述扫描环的中心与所述定位装置的承载扫描部位的中心的对齐。

4、在本方案中，ct扫描装置和定位装置相互独立设置，能够降低扫描环在相对于底座移动的过程中与定位装置产生干涉的可能性，提高扫描过程的可靠性。定位装置可以根据使用场景设置在不同位置处，提高安装的灵活性。此外，扫描环的中心与定位装置的承载扫描部位的中心的对齐，用于保证扫描成像的精度，提高扫描的准确度。

5、较佳地，所述可移动式ct系统还包括高度调节装置，所述高度调节装置用于调节所述扫描环和所述定位装置之间的相对高度。

6、在本方案中，上述设置一方面能够根据不同使用场景，通过高度调节装置调节扫描环和定位装置之间的相对高度，保证扫描环的中心与定位装置的承载扫描部位的中心在高度方向上对齐，保证扫描成像的精度，提高扫描的准确度。另一方面，上述设置还使得定位装置能够适配于多种尺寸的ct扫描装置，进一步提高定位装置的适用范围。

7、较佳地，所述高度调节装置设置在所述ct扫描系统的所述底座上，所述高度调节装置与所述扫描环连接，用于调节所述扫描环的高度；

8、和/或，所述高度调节装置设置在所述定位装置上，用于调节所述定位装置的高度。

9、在本方案中，可以通过调节扫描环的高度来调整扫描环和定位装置之间的相对高度，或者也可以通过调节定位装置的高度来调整扫描环和定位装置之间的相对高度，或者还可以通过同时调节扫描环和定位装置的高度来扫描环和定位装置之间的相对高度。

10、较佳地，所述可移动式ct系统还包括对准装置，所述对准装置用于对齐所述扫描环的中心与所述定位装置的承载扫描部位的中心。

11、在本方案中，对准装置用于实现扫描环的中心与定位装置的承载扫描部位的中心的快速对准，提高对准效率和精确度。

12、较佳地，所述可移动式ct系统还包括移动装置，所述ct扫描装置和所述定位装置均与所述移动装置连接，所述移动装置用于带动所述ct扫描装置和所述定位装置沿水平方向同步移动。

13、在本方案中，移动装置一方面方便ct扫描装置和定位装置的移动，使可移动式ct系统能够快速移动至需要的使用场景中。另一方面，移动装置能够保证ct扫描装置和定位装置在水平移动的过程中相对位置不发生改变，避免移动后再次进行定位，提高可移动式ct系统的便利性。

14、较佳地，所述移动装置包括移动座和设置在所述移动座上的若干个移动轮，所述ct扫描装置和所述定位装置均安装在所述移动座上。

15、在本方案中，提供一种移动装置的具体结构。

16、较佳地，所述定位装置包括头托和支撑组件，所述支撑组件的一端与所述头托连接，所述支撑组件的另一端用于与安装平台连接。

17、在本方案中，支撑组件用于支撑头托稳定地承载患者的头部，保证扫描成像的精度，提高扫描的准确度。

18、较佳地，所述支撑组件包括第一支撑杆、第二支撑杆和第三支撑杆，所述头托具有与所述第一支撑杆连接的第一连接点、与所述第二支撑杆连接的第二连接点、与所述第三支撑杆连接的第三连接点，所述第一连接点、所述第二连接点和所述第三连接点的连线形成的形状为三角形。

19、在本方案中，三点支撑的方式支撑强度更高，稳定性更好。

20、较佳地，所述第二支撑杆的一端与所述头托连接，所述第二支撑杆的另一端与所述第一支撑杆靠近所述头托的一端连接；

21、和/或，所述第三支撑杆的一端与所述头托连接，所述第三支撑杆的另一端与所述第一支撑杆靠近所述头托的一端连接。

22、在本方案中，上述设置能够减少第二支撑杆和/或第三支撑杆在安装平台上占用的空间。

23、较佳地，所述支撑组件与所述安装平台转动连接，所述支撑组件能够带动所述头托朝向靠近或远离所述安装平台的方向转动。

24、在本方案中，上述设置能够在可移动式ct系统不使用的状态下，对定位装置进行管理收纳，降低定位装置占用的空间。

25、本实用新型的积极进步效果在于：ct扫描装置和定位装置相互独立设置，能够降低扫描环在相对于底座移动的过程中与定位装置产生干涉的可能性，提高扫描过程的可靠性。定位装置可以根据使用场景设置在不同位置处，提高安装的灵活性。此外，扫描环的中心与定位装置的承载扫描部位的中心的对齐，用于保证扫描成像的精度，提高扫描的准确度。

技术特征：

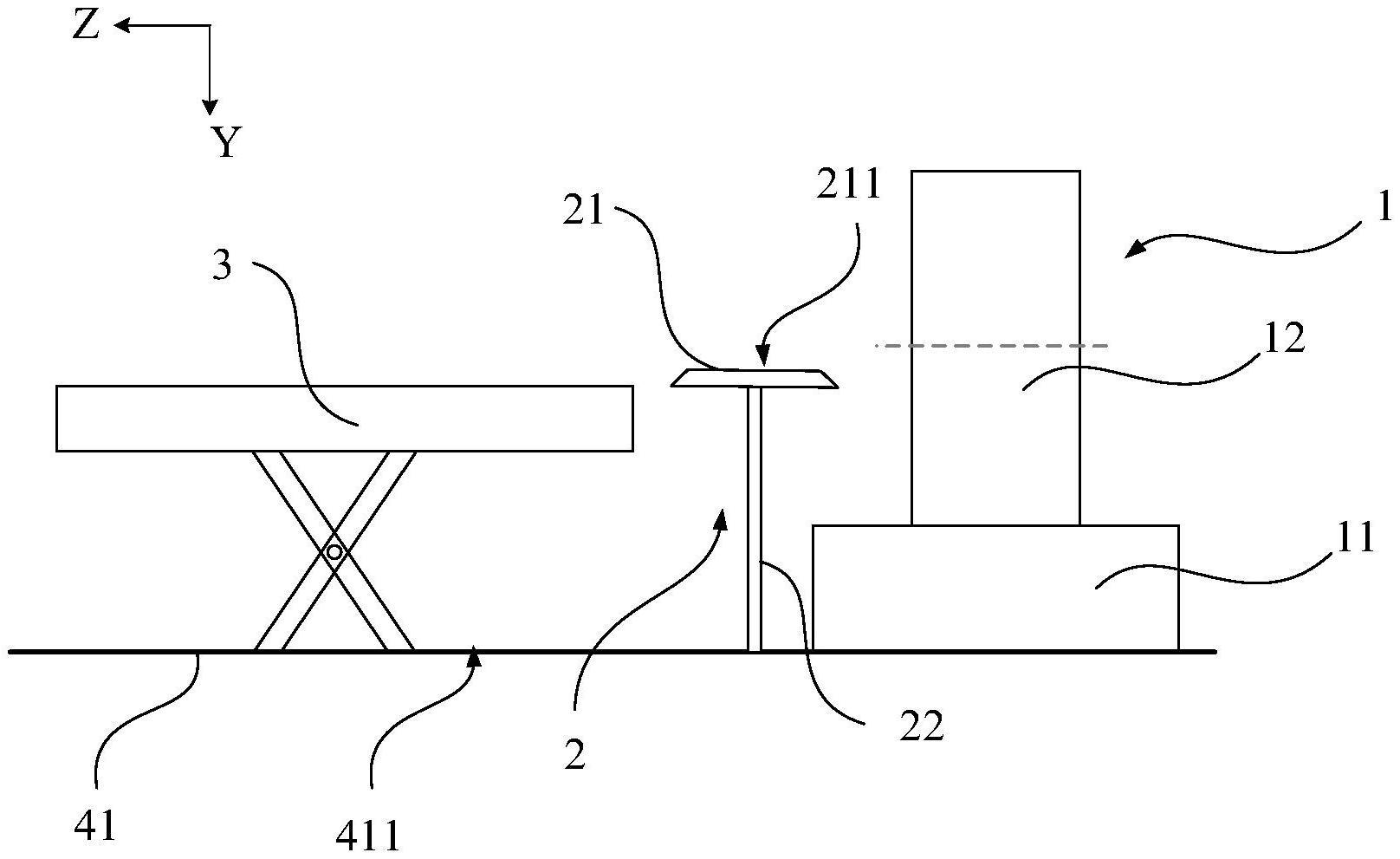

1.一种可移动式ct系统，包括ct扫描装置(1)和定位装置(2)，所述ct扫描装置(1)包括底座(11)和能够相对于所述底座(11)移动的扫描环(12)，所述定位装置(2)具有用于承载患者的承载扫描部位(211)，其特征在于，所述ct扫描装置(1)和所述定位装置(2)相互独立设置，所述扫描环(12)的中心与所述定位装置(2)的承载扫描部位(211)的中心的对齐。

2.如权利要求1所述的可移动式ct系统，其特征在于，所述可移动式ct系统还包括高度调节装置(5)，所述高度调节装置(5)用于调节所述扫描环(12)和所述定位装置(2)之间的相对高度。

3.如权利要求2所述的可移动式ct系统，其特征在于，所述高度调节装置(5)设置在所述ct扫描装置(1)的所述底座(11)上，所述高度调节装置(5)与所述扫描环(12)连接，用于调节所述扫描环(12)的高度；

4.如权利要求1所述的可移动式ct系统，其特征在于，所述可移动式ct系统还包括对准装置，所述对准装置用于对齐所述扫描环(12)的中心与所述定位装置(2)的承载扫描部位(211)的中心。

5.如权利要求1所述的可移动式ct系统，其特征在于，所述可移动式ct系统还包括移动装置(6)，所述ct扫描装置(1)和所述定位装置(2)均与所述移动装置(6)连接，所述移动装置(6)用于带动所述ct扫描装置(1)和所述定位装置(2)沿水平方向同步移动。

6.如权利要求5所述的可移动式ct系统，其特征在于，所述移动装置(6)包括移动座(61)和设置在所述移动座(61)上的若干个移动轮(62)，所述ct扫描装置(1)和所述定位装置(2)均安装在所述移动座(61)上。

7.如权利要求1所述的可移动式ct系统，其特征在于，所述定位装置(2)包括头托(21)和支撑组件(22)，所述支撑组件(22)的一端与所述头托(21)连接，所述支撑组件(22)的另一端用于与安装平台(41)连接。

8.如权利要求7所述的可移动式ct系统，其特征在于，所述支撑组件(22)包括第一支撑杆(221)、第二支撑杆(222)和第三支撑杆(223)，所述头托(21)具有与所述第一支撑杆(221)连接的第一连接点(212)、与所述第二支撑杆(222)连接的第二连接点(213)、与所述第三支撑杆(223)连接的第三连接点(214)，所述第一连接点(212)、所述第二连接点(213)和所述第三连接点(214)的连线形成的形状为三角形。

9.如权利要求8所述的可移动式ct系统，其特征在于，所述第二支撑杆(222)的一端与所述头托(21)连接，所述第二支撑杆(222)的另一端与所述第一支撑杆(221)靠近所述头托(21)的一端连接；

10.如权利要求7所述的可移动式ct系统，其特征在于，所述支撑组件(22)与所述安装平台(41)转动连接，所述支撑组件(22)能够带动所述头托(21)朝向靠近或远离所述安装平台(41)的方向转动。

技术总结
本技术提供了一种可移动式CT系统，包括CT扫描装置和定位装置，CT扫描装置包括底座和能够相对于底座移动的扫描环，定位装置具有用于承载患者的承载扫描部位，CT扫描装置和定位装置相互独立设置，扫描环的中心与定位装置的承载扫描部位的中心的对齐。CT扫描装置和定位装置相互独立设置，能够降低扫描环在相对于底座移动的过程中与定位装置产生干涉的可能性，提高扫描过程的可靠性。定位装置可以根据使用场景设置在不同位置处，提高安装的灵活性。扫描环的中心与定位装置的承载扫描部位的中心的对齐，用于保证扫描成像的精度，提高扫描的准确度。

技术研发人员：刘旋
受保护的技术使用者：上海联影医疗科技股份有限公司
技术研发日：20220818
技术公布日：2024/1/13
