头部疗诊按摩装置的制作方法

本技术涉及头部按摩，具体是头部疗诊按摩装置。

背景技术：

1、长时间用脑后，头部会出现疼痛，需要进行缓解，以降低不适感。头疼按摩的部位比较有效的是眼睛两侧的太阳穴，能够起到缓解大脑疲劳，放松脑部神经的作用，有助于减轻或是缓解脑部疼痛，常用的装置不能根据头部大小进行调节使用，使得按摩的装置不能适用于头部，在按摩的同时，还不能对颈部进行支撑，导致治疗头部的同时颈部出现酸痛。

2、针对这种情况，本领域技术人员提供了头部疗诊按摩装置。

技术实现思路

1、本实用新型的目的在于提供头部疗诊按摩装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、头部疗诊按摩装置，包括底座，所述底座内设置有两个调节块，调节块的一侧设置有内腔，且内腔上固定安装有安装架，安装架上固定安装有多个横筒，横筒的两端分别插接有第一插柱和第二插柱，第二插柱的一端固定安装有弹性球，第二插柱上还套设有弹簧，弹簧设置在横筒的内部，调节块的一侧还固定安装有第二电机，第二电机的输出端固定安装有弧面板，弧面板的一侧设置为弧面，弧面板的弧面与第一插柱的一端接触。

4、作为本实用新型再进一步的方案：两个所述内腔的边沿共同固定安装有布条，布条的底部中央设置有弹性布料。

5、作为本实用新型再进一步的方案：所述底座内通过轴承转动安装有第一螺纹杆，第一螺纹杆上设置有两段相反的螺纹，且两个调节块与两端螺纹相适配，第一螺纹杆的一端安装有第一电机，第一电机与底座的一侧固定连接。

6、作为本实用新型再进一步的方案：所述底座的一侧固定安装有侧块，侧块上插接有枕板，枕板的底部对称的铰接有两个连杆，侧块的内部通过轴承转动安装有第二螺纹杆，第二螺纹杆上通过螺纹安装有两个套块，两个套块分别与两个连杆的底部铰接，第二螺纹杆上设置有两段相反的螺纹，且两段螺纹分别与两个套块适配。

7、作为本实用新型再进一步的方案：所述第二螺纹杆上固定套设有第二齿轮，侧块的一侧通过轴承转动安装有转块，转块的一端固定安装有第一齿轮，第一齿轮与第二齿轮啮接。

8、作为本实用新型再进一步的方案：所述转块的侧面设置有防滑纹，且第一齿轮的齿数较第二齿轮多。

9、作为本实用新型再进一步的方案：所述侧块的底部内壁中央固定安装有支撑块，第二螺纹杆贯穿支撑块。

10、与现有技术相比，本实用新型的有益效果是：

11、1、将头部放置在两个调节块之间，启动两个第二电机带动弧面板转动，可推动第一插柱，第二插柱端部的弹性球可通过布条与头部两侧接触并按摩，启动第一电机可带动第一螺纹杆转动，可调节两个调节块之间的距离，可方便弹性球与头部接触；

12、2、转动转块可带动第一齿轮转动，可带动第二螺纹杆转动，可带动两个套块相向运动，可提高或者降低枕板的高度，方便对颈部进行支撑。

技术特征：

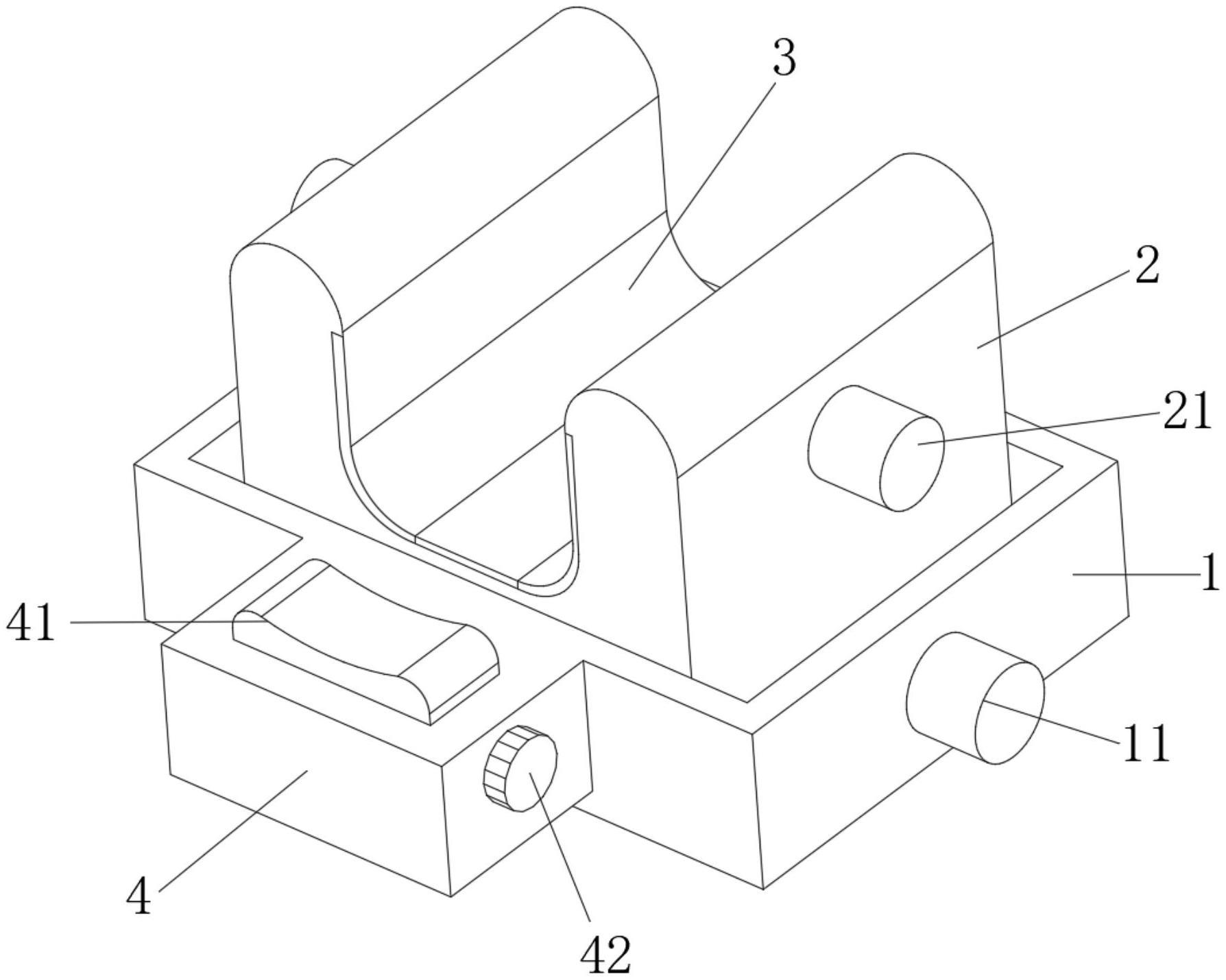

1.头部疗诊按摩装置，包括底座(1)，其特征在于，所述底座(1)内设置有两个调节块(2)，调节块(2)的一侧设置有内腔，且内腔上固定安装有安装架(23)，安装架(23)上固定安装有多个横筒(24)，横筒(24)的两端分别插接有第一插柱(25)和第二插柱(26)，第二插柱(26)的一端固定安装有弹性球(27)，第二插柱(26)上还套设有弹簧(28)，弹簧(28)设置在横筒(24)的内部，调节块(2)的一侧还固定安装有第二电机(21)，第二电机(21)的输出端固定安装有弧面板(22)，弧面板(22)的一侧设置为弧面，弧面板(22)的弧面与第一插柱(25)的一端接触。

2.根据权利要求1所述的头部疗诊按摩装置，其特征在于，两个所述内腔的边沿共同固定安装有布条(3)，布条(3)的底部中央设置有弹性布料。

3.根据权利要求1所述的头部疗诊按摩装置，其特征在于，所述底座(1)内通过轴承转动安装有第一螺纹杆(12)，第一螺纹杆(12)上设置有两段相反的螺纹，且两个调节块(2)与两端螺纹相适配，第一螺纹杆(12)的一端安装有第一电机(11)，第一电机(11)与底座(1)的一侧固定连接。

4.根据权利要求1所述的头部疗诊按摩装置，其特征在于，所述底座(1)的一侧固定安装有侧块(4)，侧块(4)上插接有枕板(41)，枕板(41)的底部对称的铰接有两个连杆(47)，侧块(4)的内部通过轴承转动安装有第二螺纹杆(44)，第二螺纹杆(44)上通过螺纹安装有两个套块(46)，两个套块(46)分别与两个连杆(47)的底部铰接，第二螺纹杆(44)上设置有两段相反的螺纹，且两段螺纹分别与两个套块(46)适配。

5.根据权利要求4所述的头部疗诊按摩装置，其特征在于，所述第二螺纹杆(44)上固定套设有第二齿轮(45)，侧块(4)的一侧通过轴承转动安装有转块(42)，转块(42)的一端固定安装有第一齿轮(43)，第一齿轮(43)与第二齿轮(45)啮接。

6.根据权利要求5所述的头部疗诊按摩装置，其特征在于，所述转块(42)的侧面设置有防滑纹，且第一齿轮(43)的齿数较第二齿轮(45)多。

7.根据权利要求4所述的头部疗诊按摩装置，其特征在于，所述侧块(4)的底部内壁中央固定安装有支撑块(48)，第二螺纹杆(44)贯穿支撑块(48)。

技术总结
本技术涉及头部按摩技术领域，公开了头部疗诊按摩装置，包括底座，所述底座内设置有两个调节块，调节块的一侧设置有内腔，且内腔上固定安装有安装架，安装架上固定安装有多个横筒，横筒的两端分别插接有第一插柱和第二插柱，第二插柱的一端固定安装有弹性球。本技术通过将头部放置在两个调节块之间，启动两个第二电机带动弧面板转动，可推动第一插柱，第二插柱端部的弹性球可通过布条与头部两侧接触并按摩，启动第一电机可带动第一螺纹杆转动，可调节两个调节块之间的距离，可方便弹性球与头部接触；转动转块可带动第一齿轮转动，可带动第二螺纹杆转动，可带动两个套块相向运动，可提高或者降低枕板的高度，方便对颈部进行支撑。

技术研发人员：冯哲
受保护的技术使用者：冯哲
技术研发日：20220906
技术公布日：2024/1/12
