一种妇科手术实时超声监测探头固定支架

本技术涉及医疗辅助器材领域，尤其涉及一种妇科手术实时超声监测探头固定支架。

背景技术：

1、宫腔手术是指在宫腔内进行的一些操作，包括宫腔镜手术、人工流产、放取宫内节育器、子宫肌瘤微波消融、黏膜下子宫肌瘤的切除、诊断性刮宫、宫腔息肉的摘除。宫腔手术在临床上的应用范围广泛，手术的类型也很多。手术过程中，为了能实时监测宫腔内部的情况，一般采用腹部实时超声监测宫腔内手术，借助子宫与膀胱内液体形成的对比透声，可以观察子宫形态轮廓特征及术者操作器械移动位置。实时超声监测简便易行、无创伤，可为手术安全性提供保障，术者可监测手术全过程，避免手术并发症，腹部超声引导在妇科宫腔内手术中的价值也越来越得以体现。在目前临床中，腹部实时超声的实施，除了手术医生，还需要专门配备一位超声科医生辅助手持超声探头，由于医疗资源有限，难以实现每次术中都配备熟练的超声科医生协助。此外，即使有人协助把持探头，既增加了人力，徒手久持之下医护人员会因疲惫而把持不稳，影响超声探头的固定效果，从而使得超声成像不清晰，影响监测效果。

技术实现思路

1、为了解决上述问题，本实用新型提供了一种妇科手术实时超声监测探头固定支架。

2、本实用新型采用以下技术方案：

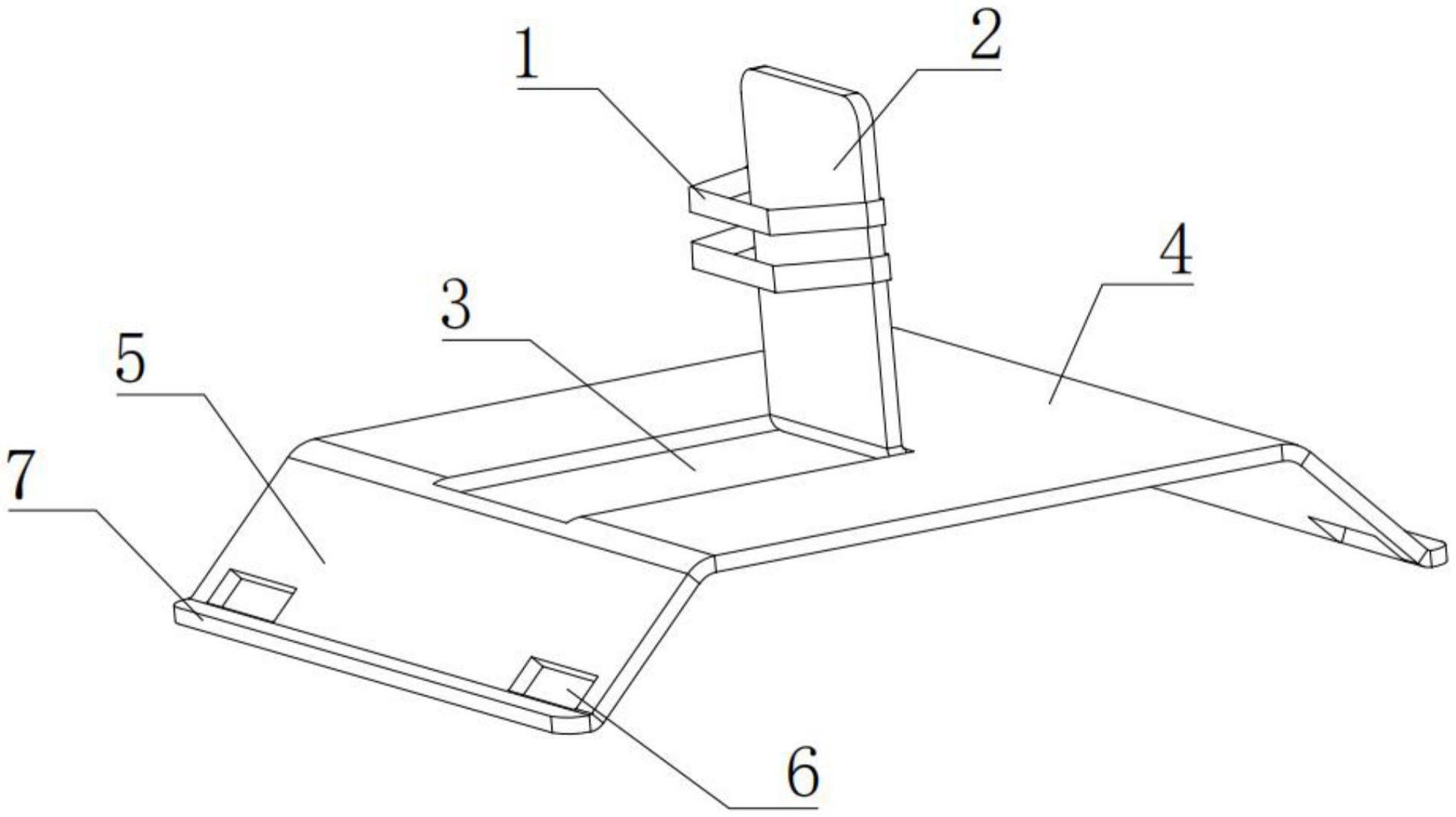

3、一种妇科手术实时超声监测探头固定支架，包括弓形支撑架，弓形支撑架包括依次固定连接的小下支撑架、斜支撑架和上支撑架，下支撑架和斜支撑架分别设置有两组并连接在上支撑架两侧；

4、上支撑架开设有通孔，通孔靠近上支撑架中心的一侧固定连接有与上支撑架垂直的手柄固定板，手柄固定板上设有固定扎带。

5、进一步地，斜支撑架靠近下支撑架一侧开设有若干个绑带穿过孔。

6、进一步地，上支撑架和所述斜支撑架之间角度为120-150°。

7、进一步地，下支撑架位于所述斜支撑架的外侧，与所述斜支撑架之间的角度为120-150°。

8、更进一步地，弓形支撑架的材质为金属材质。

9、进一步地，下支撑架的底部设置有硅胶条。

10、与现有技术相比，本实用新型的有益效果是：

11、1.本实用新型设计的一种妇科手术实时超声监测探头固定支架，通过设置稳定性好的弓形支撑架，并在手柄固定板上设有固定扎带，从而可以方便地固定超声探头，使得术者可以单独操作完成经腹部实时超声监测宫腔内手术全过程，节省了人力，也避免了人力久持会因疲劳而握持不稳从而影响监测效果的问题。

12、2.本实用新型设计的一种妇科手术实时超声监测探头固定支架通过在弓形支撑架上设置绑带穿过孔，从而可以利用绑带将整个支架固定在病人腹部，进一步提高了支撑的稳定性；限定了上支撑架、下支撑架与斜支撑架之间的角度，使得整个支架可以稳定地放置于病人腹部；主体采用金属材质，增加了支架的重量，放置于病人腹部可使得病人腹部稍稍下压，从而保证了支架的稳定性；下支撑架底部设置硅胶条，使得支撑架与病人接触的位置柔软温润，提高了病人的舒适度，兼顾简便性，舒适性，稳固性，实用性。

技术特征：

1.一种妇科手术实时超声监测探头固定支架，其特征在于，包括弓形支撑架，所述弓形支撑架包括依次连接的下支撑架、斜支撑架和上支撑架，所述下支撑架和斜支撑架分别设置有两组并连接在所述上支撑架两侧；

2.根据权利要求1所述的一种妇科手术实时超声监测探头固定支架，其特征在于，所述斜支撑架靠近所述下支撑架一侧开设有若干个绑带穿过孔。

3.根据权利要求1所述的一种妇科手术实时超声监测探头固定支架，其特征在于，所述上支撑架和所述斜支撑架之间角度为120-150°。

4.根据权利要求1所述的一种妇科手术实时超声监测探头固定支架，其特征在于，所述下支撑架位于所述斜支撑架的外侧，与所述斜支撑架之间的角度为120-150°。

5.根据权利要求1所述的一种妇科手术实时超声监测探头固定支架，其特征在于，所述下支撑架的底部设置有硅胶条。

技术总结
本技术涉及医疗辅助器材领域，尤其涉及一种妇科手术实时超声监测探头固定支架，包括弓形支撑架，弓形支撑架包括依次固定连接的下支撑架、斜支撑架和上支撑架，上支撑架中央开设有通孔，通孔的一条边缘上固定连接有与上支撑架垂直的手柄固定板，手柄固定板上设有固定扎带，斜支撑架边缘开设有若干个绑带穿过孔，弓形支撑架的主体采用金属材质，下支撑架底部设有硅胶条。本技术的一种妇科手术实时超声监测探头固定支架，可以将超声探头稳定地垂直固定在腹部上方，使得超声成像更清晰，解决了超声检测探头需要医护人员久持，且久持过程中无法保持垂直稳定的问题，同时兼顾了病人的舒适度，实用性强。

技术研发人员：唐薇,陈颐,黄健,黄智航,苏晓梅,梁齐桁,陈蓉,黄黛苑,黄玉仪
受保护的技术使用者：广东省中医院（广州中医药大学第二附属医院、广州中医药大学第二临床医学院、广东省中医药科学院）
技术研发日：20221011
技术公布日：2024/1/12
