一种医疗用高压氧舱吸氧装置的制作方法

1.本实用新型涉及医疗器械技术领域，尤其涉及一种医疗用高压氧舱吸氧装置。


背景技术：

2.高压氧舱，用于治疗各种缺氧症的设备，舱体是一个密闭圆筒，通过管道及控制系统把纯氧或净化压缩空气输入。舱外医生通过观察窗和对讲器可与病人联系。高压氧舱的氧气供气系统尤为关键，现在市面上的高压氧舱吸氧装置，由于对氧气处理过程较单一，使得患者吸入氧气阻力较大，因此，特别需要一种医疗用高压氧舱吸氧装置。
3.但是现在市面上的高压氧舱吸氧装置，由于对氧气处理过程较单一，使得患者吸入氧气阻力较大，现工作要求改变，需要提供多个氧气处理环节，通过对氧气的缓冲，过滤和净化，使得患者带上氧气罩呼吸时，减小阻力，提高舒适度。


技术实现要素：

4.本实用新型的目的在于提供一种用于医疗用高压氧舱吸氧装置，以解决上述背景技术中提出的现在市面上的高压氧舱吸氧装置，由于对氧气处理过程较单一，使得患者吸入氧气阻力较大，现工作要求改变，需要提供多个氧气处理环节，通过对氧气的缓冲，过滤、净化和加湿，使得患者带上氧气罩呼吸时，减小阻力，提高舒适度的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种医疗用高压氧舱吸氧装置，包括舱身和氧气雾化机构，所述氧气雾化机构包括氧气雾化加湿器、出气盒、第一出气嘴、第一开关、第二出气嘴和第二开关，所述舱身的内侧设置有卡扣，所述卡扣的一侧连接有进气口，所述进气口的下端连接有缓冲器，所述缓冲器的下端连接有第一管道，所述第一管道的下端连接有控制阀门，所述控制阀门的表面设置有旋钮，所述控制阀门的下端连接有第二管道，所述第二管道的下端连接有氧气雾化机构，所述氧气雾化机构的顶端设置有输气管，所述输气管的一端连接有氧气罩，所述舱身的内侧设置有挂钩。
6.优选的，所述卡扣与舱身之间为螺纹连接，所述进气口通过卡扣贯穿于舱身内部。
7.优选的，所述进气口与缓冲器之间为焊接连接，所述缓冲器与第一管道之间为焊接连接。
8.优选的，所述控制阀门与旋钮之间为卡槽连接，所述旋钮与控制阀门构成旋转结构。
9.优选的，所述氧气雾化机构包括氧气雾化加湿器、出气盒、第一出气嘴、第一开关、第二出气嘴和第二开关，所述第二管道的下端连接有氧气雾化加湿器，所述氧气雾化加湿器的顶端设置有出气盒，所述出气盒的顶部设置有第一出气嘴，所述出气盒的表面设置有第一开关，所述出气盒的顶部设置有第二出气嘴，所述出气盒的表面设置有第二开关。
10.优选的，所述出气盒与第一出气嘴和第二出气嘴之间为卡槽连接，所述第一出气嘴和第二出气嘴与第一开关和第二开关为一一对应关系。
11.优选的，所述第一出气嘴与输气管之间为卡槽连接，所述输气管与氧气罩之间为
卡槽连接。
12.与现有技术相比，本实用新型的有益效果是：该医疗用高压氧舱吸氧装置，通过缓冲器、控制阀门、旋钮、氧气雾化加湿器、输气管和氧气罩的设置，在使用过程中，氧气到达缓冲器位置时，会对氧气进行缓冲过滤，然后从氧气雾化加湿器出来得到雾化的氧气，同时氧气雾化加湿器对干燥氧气进行加湿，需对第一出气嘴出氧气便打开第一开关，第一出气嘴出来的氧气通过输气管到达氧气罩，从而使得患者吸入过滤、雾化和加湿过的氧气，同时带上氧气罩呼吸时，减小阻力，提高舒适度。
附图说明

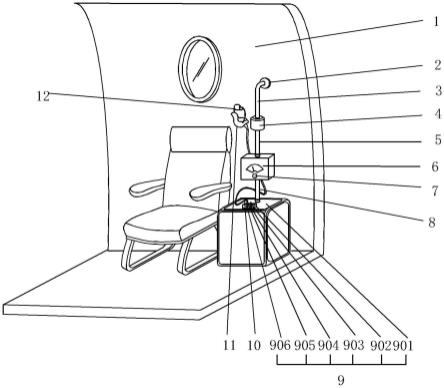

13.图1为本实用新型侧视外观结构示意图；
14.图2为本实用新型出气盒正面结构示意图；
15.图3为本实用新型控制阀门正面结构示意图；
16.图4为本实用新型氧气罩结构示意图；
17.图中：1、舱身；2、卡扣；3、进气口；4、缓冲器；5、第一管道；6、控制阀门；7、旋钮；8、第二管道；9、氧气雾化机构；901、氧气雾化加湿器；902、出气盒；903、第一出气嘴；904、第一开关；905、第二出气嘴；906、第二开关；10、输气管；11、氧气罩；12、挂钩。
具体实施方式
18.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
19.请参阅图1-4，本实用新型提供一种技术方案：一种医疗用高压氧舱吸氧装置，包括舱身1和氧气雾化加湿机构9，氧气雾化加湿机构9包括氧气雾化加湿器901、出气盒902、第一出气嘴903、第一开关904、第二出气嘴905和第二开关906，舱身1的内侧设置有卡扣2，卡扣2的一侧连接有进气口3，进气口3的下端连接有缓冲器4，缓冲器4的下端连接有第一管道5，第一管道5的下端连接有控制阀门6，控制阀门6的表面设置有旋钮7，控制阀门6的下端连接有第二管道8，第二管道8的下端连接有氧气雾化加湿机构9，氧气雾化加湿机构9的顶端设置有输气管10，输气管10的一端连接有氧气罩11，舱身1的内侧设置有挂钩12。
20.进一步的，卡扣2与舱身1之间为螺纹连接，进气口3通过卡扣2贯穿于舱身1内部，通过进气口3的设置，在使用过程中，氧气从舱体内从进气口3进入，使得对舱内进行供氧。
21.进一步的，进气口3与缓冲器4之间为焊接连接，缓冲器4与第一管道5之间为焊接连接，通过缓冲器4的设置，在使用过程中，氧气到达缓冲器4位置时，会对氧气进行缓冲过滤。
22.进一步的，控制阀门6与旋钮7之间为卡槽连接，旋钮7与控制阀门6构成旋转结构，通过控制阀门6和旋钮7的设置，在使用过程中，旋转旋钮7可调控输氧量的大小，通过控制阀门6上的刻度可实时监控输入量。
23.进一步的，氧气雾化加湿机构9包括氧气雾化加湿器901、出气盒902、第一出气嘴903、第一开关904、第二出气嘴905和第二开关906，第二管道8的下端连接有氧气雾化加湿
器901，氧气雾化加湿器901的顶端设置有出气盒902，出气盒902的顶部设置有第一出气嘴903，出气盒902的表面设置有第一开关904，出气盒902的顶部设置有第二出气嘴905，出气盒902的表面设置有第二开关906，通过氧气雾化加湿机构9的设置，在使用过程中，氧气雾化加湿器901出来的氧气雾化，同时氧气雾化加湿器901对干燥氧气进行加湿，达到患者可吸入的状态。
24.进一步的，出气盒902与第一出气嘴903和第二出气嘴905之间为卡槽连接，第一出气嘴903和第二出气嘴905与第一开关904和第二开关906为一一对应关系，通过第一出气嘴903、第一开关904、第二出气嘴905和第二开关906的设置，在使用过程中，第一开关904控制第一出气嘴903出氧气，第二开关906控制第二出气嘴905出氧气，使得一套装备适用多个人员使用。
25.进一步的，第一出气嘴903与输气管10之间为卡槽连接，输气管10与氧气罩11之间为卡槽连接，通过输气管10和氧气罩11的设置，在使用过程中，第一出气嘴903出来的氧气通过输气管10到达氧气罩11，从而使得患者吸入过滤、雾化和加湿过的氧气。
26.工作原理：先旋转旋钮7可调控输氧量的大小，氧气从舱体内从进气口3进入，使得对舱内进行供氧，氧气到达缓冲器4位置时，会对氧气进行缓冲过滤，然后从氧气雾化加湿器901出来得到雾化的氧气，同时氧气雾化加湿器901对干燥氧气进行加湿，需对第一出气嘴903出氧气便打开第一开关904，第一出气嘴903出来的氧气通过输气管10到达氧气罩11，从而使得患者吸入过滤、雾化和加湿过的氧气，这样便完成了一种医疗用高压氧舱吸氧装置的使用过程。
