一种具有压力检测功能的气管插管导管的制作方法

本技术涉及医疗器械，尤其涉及一种具有压力检测功能的气管插管导管。

背景技术：

1、气管插管是指将一特制的气管内导管经声门置入气管的技术称为气管插管，这一技术能为气道通畅、通气供氧、呼吸道吸引和防止误吸等提供最佳条件，紧急气管插管技术已成为心肺复苏及伴有呼吸功能障碍的急危重症患者抢救过程中的重要措施，气管插管导管一般将带有气囊的一端经声门置入气管中，然后对气囊加压，使气囊膨胀与气管固定。

2、但是现有技术中气管插管导管长时间留在患者体内使用时，需要保证气囊内部压力，一般由医护人员携带测压器连接患者气囊，定时测量气囊内部的气压，当气囊内气压不足时，会导致气管插管导管在声门内松动移位，导致误吸，检测气囊气压时操作繁琐，需要大量的人力，使用体验差。

技术实现思路

1、本实用新型的目的是为了解决现有技术中气管插管导管长时间留在患者体内使用时，需要保证气囊内部压力，一般由医护人员携带测压器连接患者气囊，定时测量气囊内部的气压，当气囊内气压不足时，会导致气管插管导管在声门内松动移位，导致误吸，检测气囊气压时操作繁琐，需要大量的人力，使用体验差的技术问题，而提出一种具有压力检测功能的气管插管导管。

2、为了实现上述目的，本实用新型采用了如下技术方案：一种具有压力检测功能的气管插管导管，包括气管插管导管主体，所述气管插管导管主体插入体内一端的外表面套设有气囊，所述气囊连通有进气管，所述进气管设置在气管插管导管主体的外表面，所述进气管连接有进气导管所述进气导管的另一端设置有进气阀，所述气管插管导管主体露出人体的一端嵌设有连接件，所述进气导管或进气管连通有可视压力颜色表。

3、作为一种优选的实施方式，所述进气管连通有测压管，所述测压管和可视压力颜色表连接。

4、作为一种优选的实施方式，所述进气导管和进气阀之间设有三通，所述三通的一端和进气导管连通，另一端通过导管连接进气阀，还有一端通过导管连接可视压力颜色表。

5、作为一种优选的实施方式，所述气管插管导管主体的内壁表面固定连接有多个弹性支撑环，多个所述弹性支撑环等距分布。

6、采用上述进一步方案的技术效果是：气管插管导管主体通过声门时发生弯曲受力，多个等距分布的弹性支撑环为橡胶材质，在气管插管导管主体收到外部作用力发生形变时，多个弹性支撑环压缩行程并提供支撑力，避免气管插管导管主体的内壁表面贴合，保证气管插管导管主体通畅。

7、作为一种优选的实施方式，所述进气管的外表面设置有刻度表。

8、采用上述进一步方案的技术效果是：通过刻度表读取气管插管导管主体进入声门的尺寸，避免气管插管导管主体进入过深，也避免气管插管导管主体未到指定位置。

9、作为一种优选的实施方式，所述气管插管导管主体的一端呈圆角状。

10、采用上述进一步方案的技术效果是：气管插管导管主体的一端呈圆角，避免气管插管导管主体的一端在声门内部移动时对声门造成损伤。

11、与现有技术相比，本实用新型的优点和积极效果在于，

12、1、本实用新型中，打气时通过观察可视压力颜色表内部指针的位置，压力表中有橙色、绿色和红色,指针指向绿色为气囊内为25-30cmh2o,指针指向橙色为低于25cmh2o，指针指向红色为高于30cmh2o，根据指针指向打气，更加精准，避免气囊内部气压过高导致气管收到气囊的压迫，方便直接查看气囊压，不必频繁携带测压器，能及时发现是否气囊内部气压压不足，以防误吸，然后通过连接件连通呼吸设备。

13、2、本实用新型中，气管插管导管主体通过声门时发生弯曲受力，多个等距分布的弹性支撑环为橡胶材质，在气管插管导管主体收到外部作用力发生形变时，多个弹性支撑环压缩行程并提供支撑力，避免气管插管导管主体的内壁表面贴合，保证气管插管导管主体通畅，通过刻度表读取气管插管导管主体进入声门的尺寸，避免气管插管导管主体进入过深，也避免气管插管导管主体未到指定位置，气管插管导管主体的一端呈圆角，避免气管插管导管主体的一端在声门内部移动时对声门造成损伤。

技术特征：

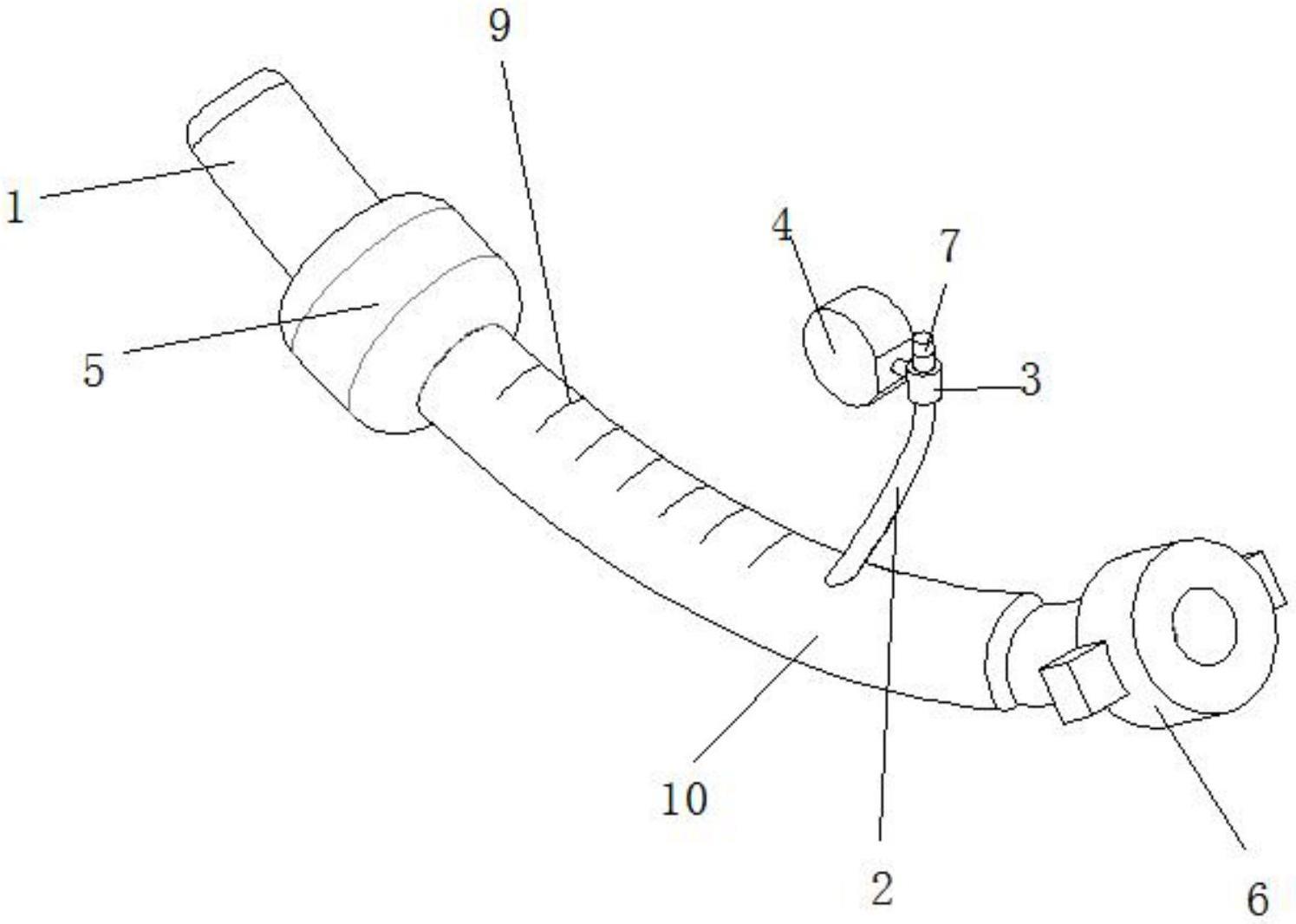

1.一种具有压力检测功能的气管插管导管，包括气管插管导管主体(1)，其特征在于：所述气管插管导管主体(1)插入人体一端的外表面设有气囊(5)，所述气囊(5)连通有进气管(10)，所述进气管(10)设置在气管插管导管主体(1)的外表面，所述进气管(10)连接有进气导管(2)，所述进气导管(2)的另一端设置有进气阀(7)，所述气管插管导管主体(1)露出人体的一端嵌设有连接件(6)，所述进气导管(2)或进气管(10)连通有可视压力颜色表(4)。

2.根据权利要求1所述的一种具有压力检测功能的气管插管导管，其特征在于：所述进气管(10)连通有测压管(11)，所述测压管(11)和可视压力颜色表(4)连接。

3.根据权利要求1所述的一种具有压力检测功能的气管插管导管，其特征在于：所述进气导管(2)和进气阀(7)之间设有三通(3)，所述三通(3)的一端和进气导管(2)连通，另一端通过导管连接进气阀(7)，还有一端通过导管连接可视压力颜色表(4)。

4.根据权利要求1所述的一种具有压力检测功能的气管插管导管，其特征在于：所述气囊(5)的内壁表面固定连接有多个弹性支撑环(8)，多个所述弹性支撑环(8)等距分布。

5.根据权利要求4所述的一种具有压力检测功能的气管插管导管，其特征在于：所述气管插管导管主体(1)的外表面设置有刻度表(9)。

6.根据权利要求5所述的一种具有压力检测功能的气管插管导管，其特征在于：所述气管插管导管主体(1)的一端呈圆角状。

技术总结
本技术为一种具有压力检测功能的气管插管导管，包括气管插管导管主体，气管插管导管主体靠近一端的外表面套设有气囊，气囊的外表面连通设置有进气导管，进气导管的另一端连通设置有三通，三通的一端通过导管连通设置有可视压力颜色表。本技术，打气时通过观察可视压力颜色表内部指针的位置，压力表中有橙色、绿色和红色,指针指向绿色为气囊内为25‑30CMH<subgt;2</subgt;O,指针指向橙色为低于25CMH<subgt;2</subgt;O，指针指向红色为高于30CMH<subgt;2</subgt;O，根据指针指向打气，更加精准，避免气囊内部气压过高导致气管收到气囊的压迫，方便直接查看气囊压，不必频繁携带测压器，及时发现是否气囊内部气压压不足，以防误吸，然后通过连接件连通呼吸设备。

技术研发人员：陈巧玲
受保护的技术使用者：德化县医院
技术研发日：20221018
技术公布日：2024/1/12
