便于定位的面部美容注射针的制作方法

本技术属于美容针具，更具体地说，特别涉及便于定位的面部美容注射针。

背景技术：

1、为达到增强人体外在美感的目的，经常需要对面部进行美容整形，在进行面部美容整形时，需要进行一定程度的药物注射，比如注射肉毒素、注射填充透明质酸等，需要使用面部美容注射器将液态材料注射进面部。

2、基于上述，目前面部美容注射针在注射部位定位固定后，多通过人工经验对不同部位进行一定深度的注射入针，同时不能够根据需要进行稳定快速的定量注射，且在固定支撑时不便于适用使用者复杂的脸型(面部肌肉厚度)。

技术实现思路

1、为了解决上述技术问题，本实用新型提供便于定位的面部美容注射针，以解决目前多通过人工经验对不同部位进行一定深度的注射入针，不能够根据需要进行稳定快速的定量注射，且在固定支撑时不便于适用使用者复杂脸型的问题。

2、本实用新型便于定位的面部美容注射针的目的与功效，由以下具体技术手段所达成：

3、便于定位的面部美容注射针，包括承载支头、装配套环、滑动支环和注射针体；

4、所述承载支头内侧固定设置有装配滑框，装配滑框内侧固定安装有支撑套环，同时承载支头底部设置有定位支撑结构，定位支撑结构包括有装配底槽，装配底槽外侧套设有装配螺环，装配螺环外侧通过螺纹结构套设有螺纹套环；所述装配套环固定安装于承载支头顶部，装配套环顶部开设有螺纹载槽，螺纹载槽内侧通过螺纹结构安装有螺纹支环，螺纹支环顶部固定安装有装配滑筒，装配滑筒两侧贯穿开设有滑动载槽；所述滑动支环滑动设置于滑动载槽内侧，滑动支环两侧开设有安装滑槽，滑动支环外侧固定设置有握持支套，握持支套一侧固定安装有定位卡环，同时握持支套另一侧开设有测量载槽，测量载槽侧面设置有定量注射结构，定量注射结构包括有刻度板、螺纹载柱，刻度板固定安装于测量载槽侧面两端，螺纹载柱滑动安装于测量载槽侧面；所述注射针体设置于承载支头内侧。

5、进一步的，所述承载支头上还设置有：支撑弹簧、支撑滑槽、承载滑框、装配载框和预设针孔；

6、支撑弹簧套设于装配滑框外侧；支撑滑槽贯穿开设于装配滑框两侧；承载滑框滑动套设于支撑滑槽外侧；装配载框设置于装配滑框内侧，同时装配载框与承载滑框固定对接，且装配载框承载与注射针体底端；预设针孔贯穿开设于装配载框内侧，同时预设针孔对注射针体针头进行承载。

7、进一步的，所述定位支撑结构还包括有：定位支框和定位侧槽；

8、定位支框固定安装于螺纹套环底部；定位侧槽贯穿开设于定位支框侧面。

9、进一步的，所述装配滑筒上还设置有：预设开槽和装配滑条；

10、预设开槽贯穿开设于装配滑筒侧面顶端；装配滑条固定安装于滑动载槽内侧两端，同时装配滑条设置于安装滑槽内侧。

11、进一步的，所述滑动支环上还设置有：螺纹支筒、螺纹支柱和锁定夹块；

12、螺纹支筒固定安装于滑动支环两端内侧；螺纹支柱转动安装于螺纹支筒内侧；锁定夹块转动安装于螺纹支柱一端，同时锁定夹块夹持于注射针体侧面；

13、定量注射结构还包括有：定位指块、定位螺块、转动支块和对接卡槽；

14、进一步的，所述定位指块固定安装于螺纹载柱底端；定位螺块通过螺纹结构套设于螺纹载柱外侧；转动支块转动套设于螺纹载柱顶端；对接卡槽开设于转动支块侧面。

15、本实用新型至少包括以下有益效果：

16、1、本实用新型通过支撑弹簧配合承载滑框，能够对装配载框进行弹性支撑，进而使装配载框配合支撑套环，能够对注射针体进行定位支撑，同时螺纹支筒配合螺纹支柱，能够对锁定夹块进行定位推动，从而使滑动支环配合锁定夹块，能够对注射针体进行锁定装配，同时根据使用者脸型(脸部肌肉厚度)对定位支框进行装配，进而使定位支框配合定位侧槽，使定位支框对面部肌肉进行定位包裹支撑，进而对承载注射针体的承载支头进行限位支撑，同时中指伸入定位卡环对握持支套进行握持，进而通过滑动支环对注射针体进行一定位置的下压，进而稳定快速的进行一定深度的注射针扎。

17、2、本实用新型通过转动支块配合对接卡槽，能够使螺纹载柱与注射针体压柱进行对接，进而注射针体压柱下移注射时能够带动螺纹载柱下移，同时带动定位指块进行位置移动，从而配合刻度板对注射量进行观察，且通过螺纹结构转动调节定位螺块的位置，进而使定位螺块配合握持支套，能够对螺纹载柱进行下移的位置限定，从而同步对注射针体压柱进行限位支撑，从而能够快速按压注射针体的压柱进行定量的快速注射。

技术特征：

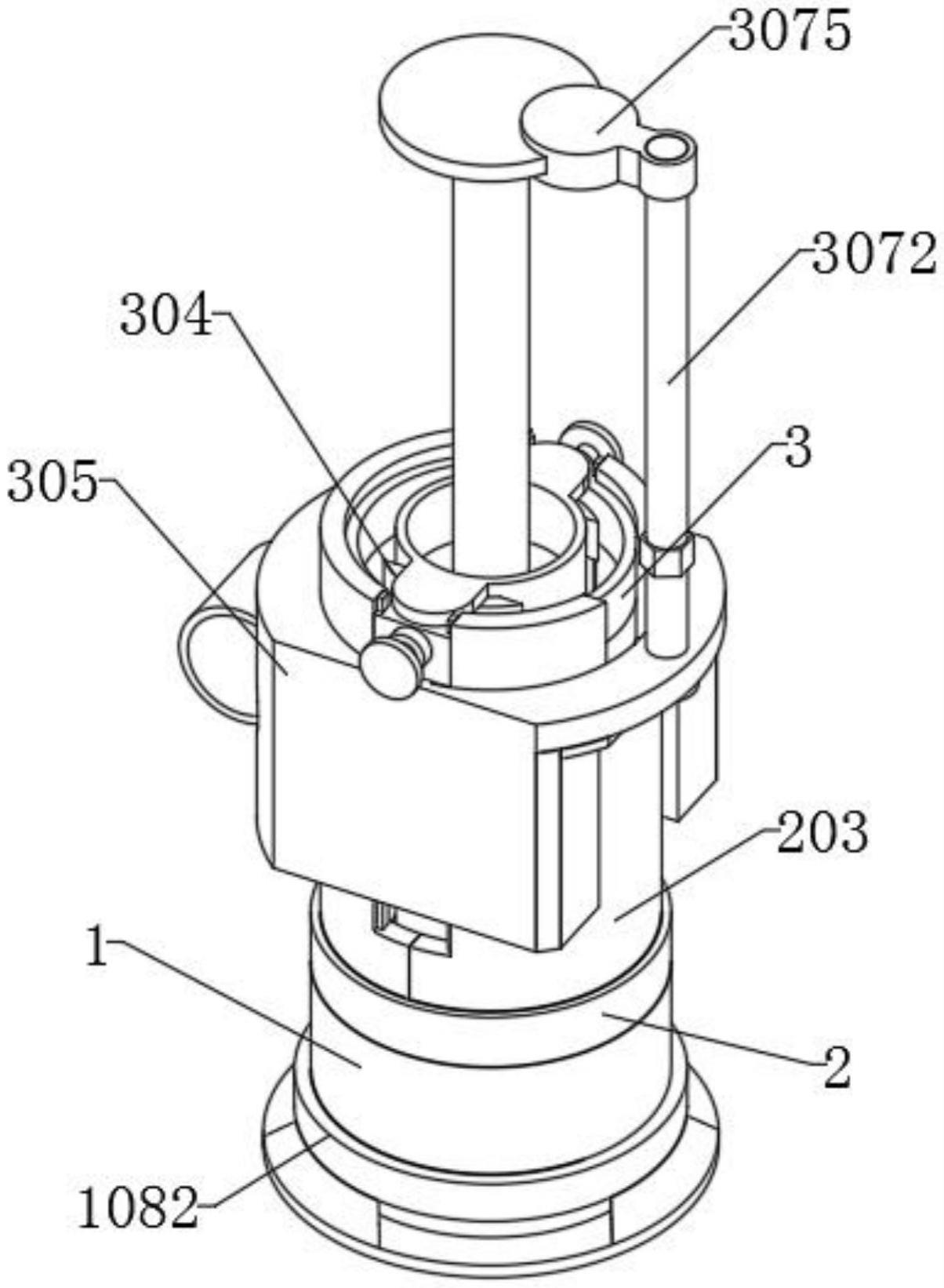

1.便于定位的面部美容注射针，其特征在于：包括承载支头(1)、装配套环(2)、滑动支环(3)和注射针体(4)；

2.如权利要求1所述的便于定位的面部美容注射针，其特征在于，所述承载支头(1)上还设置有：支撑弹簧(102)、支撑滑槽(103)、承载滑框(104)、装配载框(105)和预设针孔(106)；

3.如权利要求1所述的便于定位的面部美容注射针，其特征在于，所述定位支撑结构还包括有：定位支框(1083)和定位侧槽(1084)；

4.如权利要求1所述的便于定位的面部美容注射针，其特征在于，所述装配滑筒(203)上还设置有：预设开槽(204)和装配滑条(206)；

5.如权利要求1所述的便于定位的面部美容注射针，其特征在于，所述滑动支环(3)上还设置有：螺纹支筒(302)、螺纹支柱(303)和锁定夹块(304)；

6.如权利要求1所述的便于定位的面部美容注射针，其特征在于，所述定量注射结构还包括有：定位指块(3073)、定位螺块(3074)、转动支块(3075)和对接卡槽(3076)；

技术总结
本技术提供便于定位的面部美容注射针，涉及美容针具技术领域，以解决目前多通过人工经验对不同部位进行一定深度的注射入针，不能够根据需要进行稳定快速的定量注射的问题；包括承载支头、装配套环、滑动支环和注射针体；所述承载支头内侧固定设置有装配滑框；所述装配套环固定安装于承载支头顶部；所述滑动支环滑动设置于滑动载槽内侧，滑动支环两侧开设有安装滑槽，滑动支环外侧固定设置有握持支套，握持支套一侧固定安装有定位卡环，同时握持支套另一侧开设有测量载槽，测量载槽侧面设置有定量注射结构；定位支框对面部肌肉进行定位包裹支撑，进而对承载注射针体的承载支头进行限位支撑，进而稳定快速的进行一定深度的注射针扎。

技术研发人员：耿振华,耿镇兴
受保护的技术使用者：南京时珍生物科技有限公司
技术研发日：20221014
技术公布日：2024/1/12
