一种畜牧养殖用辅助灌药设备的制作方法

本技术涉及医用灌药，具体为一种畜牧养殖用辅助灌药设备。

背景技术：

1、畜牧业，是利用牲畜等已经被人类驯化的动物，或者鹿、麝、狐、貂、水獭、鹌鹑等野生动物的生理机能，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、山羊绒、皮张、蚕丝和药材等畜产品的生产部门，如今在我国的内蒙古和青海等地的居民依旧过着放牧的生活，牲畜是他们最重要的财产。

2、现有专利公开了cn202121872245.5一种畜牧兽医用灌药器，包括支撑柱，支撑柱的顶端固定设有药箱，药箱一侧的底部固定设有第一支撑板，第一支撑板的顶端固定设有药管，药管的一端与药箱的一侧固定连通，药管的另一端固定连通有药头，第一支撑板顶端的两侧均开设有第一滑槽，两个第一滑槽内均滑动连接有两个第一滑块，本实用新型一种畜牧兽医用灌药器，通过第一支撑板、第一滑块、弹簧、支撑杆和第二支撑板的使用，在牲畜牙齿咬合过程中，对药管进行防护，避免在牲畜的咬合作用下而造成药管的损坏，提高了药管的使用寿命，同时在安装块和安装槽的作用下，将橡胶弹性板固定，即可在牲畜咬合过程中对牲畜的牙齿进行保护，避免牲畜牙齿受到伤害，该专利文献采用的灌药方式，在对牲畜进行灌药时，需要通过手动把持的方式，对整体装置进行手动把持，且无法根据不同的牲畜头部的规格，对夹环的规格进行调节，无法满足不同大小的牲畜头部固定需求，鉴于此，针对上述问题深入研究，遂有本案产生。

技术实现思路

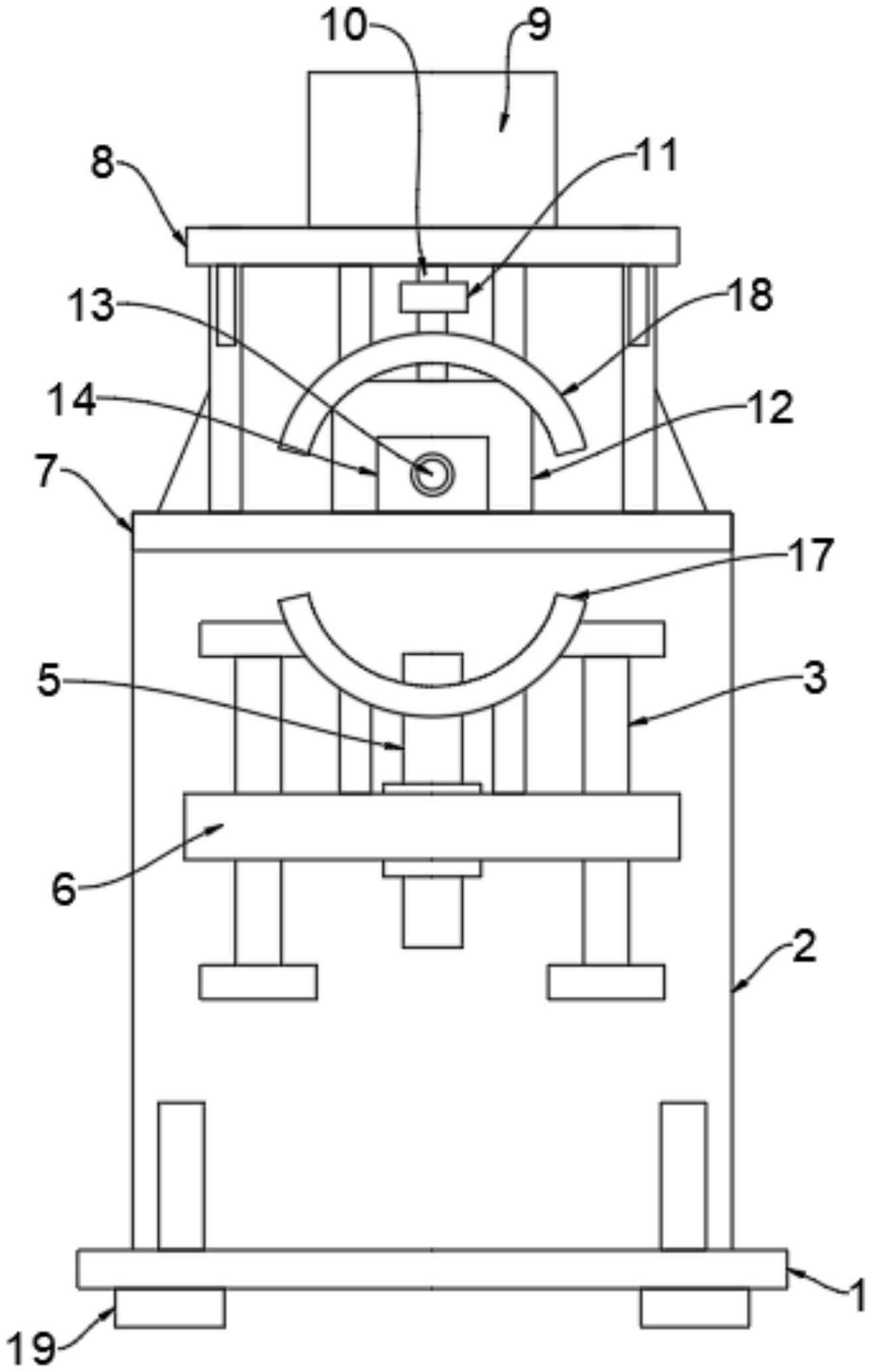

1、为实现以上目的，本实用新型通过以下技术方案予以实现：一种畜牧养殖用辅助灌药设备，包括底板以及立板,所述立板固定安装于所述底板上端，所述立板上端设有灌药结构，所述灌药结构包括：两个安装杆、直线滑台、安装槽、移动架、安装架、固定架以及推进组件；

2、两个所述安装杆分别安装于所述立板前壁面两侧，所述直线滑台安装于所述立板后壁面处，所述安装槽开设于所述立板中心处，所述移动架活动套装于两个所述安装杆上端，且贯穿于所述安装槽与所述直线滑台移动端连接，所述安装架固定安装于所述立板上端，所述固定架固定安装于所述安装架上端，所述推进组件安装于所述安装架上端。

3、优选的，所述推进组件包括：药箱、输送管、第一控制阀、推进箱体以及输送组件；

4、所述药箱固定安装于所述固定架上端，所述输送管一端与所述药箱下端连接，所述第一控制阀安装于所述输送管上端，所述推进箱体固定安装于所述安装架上端，且与所述输送管另一端连接，所述输送组件安装于所述推进箱体两侧。

5、优选的，所述输送组件包括：灌药管、第二控制阀、密封塞以及推杆；

6、所述灌药管一端与所述推进箱体一侧连接，所述第二控制阀安装于所述灌药管上，所述密封塞活动嵌装于所述推进箱体内，所述推杆一端与所述密封塞连接，且另一端贯穿于所述推进箱体一侧壁面处。

7、优选的，所述移动架上端设有第一夹持架。

8、优选的，所述固定架下端设有第二夹持架。

9、优选的，所述底板下端设有四个支撑底脚。

10、有益效果

11、本实用新型提供了一种畜牧养殖用辅助灌药设备，具备以下有益效果：本案采用的灌药结构，在使用时，通过设置的底板，可使本装置在使用时，无需通过手动把持，释放工作人员双手，通过设置的直线滑台带动移动架向上移动，与固定架配合，达到对牲畜的头部固定的目的，可根据不同的牲畜头部大小进行随意调节，可满足不同大小的牲畜头部固定需求，采用的推进组件，通过控制第一控制阀以及第二控制阀，对单次的灌药剂量进行控制，增加辅助灌药设备的适用范围。

技术特征：

1.一种畜牧养殖用辅助灌药设备，包括底板以及立板,所述立板固定安装于所述底板上端，所述立板上端设有灌药结构；其特征在于，所述灌药结构包括：两个安装杆、直线滑台、安装槽、移动架、安装架、固定架以及推进组件；

2.根据权利要求1所述的一种畜牧养殖用辅助灌药设备，其特征在于，所述推进组件包括：药箱、输送管、第一控制阀、推进箱体以及输送组件；

3.根据权利要求2所述的一种畜牧养殖用辅助灌药设备，其特征在于，所述输送组件包括：灌药管、第二控制阀、密封塞以及推杆；

4.根据权利要求1所述的一种畜牧养殖用辅助灌药设备，其特征在于，所述移动架上端设有第一夹持架。

5.根据权利要求1所述的一种畜牧养殖用辅助灌药设备，其特征在于，所述固定架下端设有第二夹持架。

6.根据权利要求1所述的一种畜牧养殖用辅助灌药设备，其特征在于，所述底板下端设有四个支撑底脚。

技术总结
本技术公开了一种畜牧养殖用辅助灌药设备，包括底板以及立板,所述立板固定安装于所述底板上端，所述立板上端设有灌药结构；所述灌药结构包括：两个安装杆、直线滑台、安装槽、移动架、安装架、固定架以及推进组件；本技术涉及医用灌药技术领域，本案采用的灌药结构，在使用时，通过设置的底板，可使本装置在使用时，无需通过手动把持，释放工作人员双手，通过设置的直线滑台带动移动架向上移动，与固定架配合，达到对牲畜的头部固定的目的，可根据不同的牲畜头部大小进行随意调节，可满足不同大小的牲畜头部固定需求，采用的推进组件，通过控制第一控制阀以及第二控制阀，对单次的灌药剂量进行控制，增加辅助灌药设备的适用范围。

技术研发人员：王春霞
受保护的技术使用者：阳谷县畜牧兽医事业发展中心
技术研发日：20221011
技术公布日：2024/1/12
