一种带有液体回流功能的微孔雾化片雾化结构的制作方法

1.本实用新型涉及纯油香薰机领域，特别涉及一种带有液体回流功能的微孔雾化片雾化结构。


背景技术：

2.香薰机通过超声波震荡设备产生的高频震荡，将液分子及溶解的植物精油分解成直径为0.1-5微米的纳米级冷雾散发于周围的空气之中，使空气充满香味的器具。适用于家庭、酒店客房、大堂、过道、客房等各个场所。
3.目前市场的现有香薰机多采用上微孔超声波雾化片，且常用的雾化片的雾化方式有两种，一种是利用吸液棒的一端正面顶住雾化片的一侧，然后将吸液棒的另一端直接置于香薰液内，这种方式存在吸液棒吸收过多的液体时，会造成雾化片不能工作或雾化效果不佳的问题，另一种方式是雾化片与吸液棒的侧面进行接触，此种改变喷雾的方向，但吸液棒侧面供液能力弱于正面供液能力，导致喷雾量不均匀，另外，雾化片的表面容易积液，香薰液都有一定的腐蚀性，精油长期残留在雾化片的表面，会加速雾化片的寿命的衰减，为此，提出一种带有液体回流功能的微孔雾化片雾化结构。


技术实现要素：

4.本实用新型的主要目的在于提供一种带有液体回流功能的微孔雾化片雾化结构，可以有效解决现有香薰机的吸液棒存在的供液过多或供液不足，导致雾化效果不佳的问题，雾化片的表面容易积液，导致香薰液腐蚀性雾化片的表面，加速雾化片的寿命的衰减的问题。
5.为实现上述目的，本实用新型采取的技术方案为：
6.一种带有液体回流功能的微孔雾化片雾化结构，包括底壳，所述底壳的一侧固定安装有壳盖，所述壳盖上固定安装有底座，所述底座的内部活动插接有安装容器，所述安装容器的内侧分别设置有雾化片、吸液棒和弹簧，所述安装容器的中部圆周外表面上固定安装有上液口，所述上液口上固定套接有上液管，所述上液管的一端固定连接有蠕动泵，所述蠕动泵上分别设置有进液端和出液端，所述蠕动泵的进液端固定安装有吸液管，所述安装容器的底部固定安装有回液口，所述回液口固定套接有回液管，所述壳盖的一侧固定安装有液箱，所述液箱的上侧设置有液箱盖。
7.进一步的，所述雾化片设置在安装容器的内侧上部，所述弹簧设置在安装容器的内侧中部，所述吸液棒设置在安装容器的内侧底部，所述吸液棒的上侧活动抵接在雾化片的一侧，所述吸液棒的下侧活动抵接在弹簧的一端。
8.进一步的，所述上液管通过上液口与安装容器的内部相通，所述回液管通过回液口与安装容器的内部空间相通，所述蠕动泵的出液端与上液管连接，所述液箱与液箱盖螺纹连接，所述吸液管通过液箱盖延伸到液箱的内侧底部，所述回液管通过液箱盖延伸到液箱的内侧。
9.进一步的，所述壳盖的一侧通过第一螺丝固定安装有安装壳体，所述蠕动泵固定安装在安装壳体的内侧，所述安装壳体的内侧靠近边沿位置设置有控制电板，所述控制电板通过第二螺丝与安装壳体固定连接，所述控制电板通过电线与外部电源电性连接。
10.进一步的，所述壳盖的一侧固定安装有装饰板，所述壳盖和装饰板上均开设有若干个按键孔，若干个按键孔的内部均活动安装有按键，所述控制电板上与若干个按键孔相对的位置安装有若干个按压开关，若干个所述按键孔的位置分别与若干个按压开关的位置相对应。
11.进一步的，所述雾化片的表面开设有若干个通孔，所述底座的圆周外表面固定安装有三个第一圆弧卡板，所述安装容器的上侧圆周外表面边沿固定安装有三个第二圆弧卡板，所述安装容器的一侧设置有盖帽，所述通孔的内侧圆周外表面分别固定安装有三个第三圆弧卡板和三个第四圆弧卡板。
12.与现有技术相比，本实用新型具有如下有益效果：
13.1.本实用新型通过设置的安装容器和蠕动泵，能够解决现有香薰机的吸液棒存在的供液过多或供液不足，导致雾化效果不佳的问题，在使用时，通过给蠕动泵通电，通电的蠕动泵能够通过吸液管将液箱内部的香薰液吸入到蠕动泵内，然后通过上液管将香薰液注入到安装容器的内部，进入安装容器的香薰液会喷淋在吸液棒上，同时由于重力作用，未被吸液棒吸收的香薰液会汇集到安装容器的内侧底部，然后通过回液口进入回液管，接着流入到液箱内，在对吸液棒供液完成以至吸液棒吸收充分后，蠕动泵停止工作，待雾化一段时间后，接着使得控制面板控制蠕动泵继续对吸液棒进行供液，以此往复实现对吸液棒的定时定量的供液操作，以满足对雾化的需求，进而能够避免吸液棒吸收过多的香薰液，另外通过设置的安装容器使得雾化片的一侧抵着吸液棒的正面，进而增加雾化片与吸液棒的接触面积，能够解决吸液棒侧面供液能力弱于正面供液能力，导致喷雾量不均匀的问题，可以有效提高该雾化结构雾化均匀的效果。
14.2.本实用新型通过在雾化片上开设有通孔，能够解决雾化片的表面容易积液，导致香薰液腐蚀性雾化片的表面，加速雾化片的寿命的衰减的问题，通过雾化片上有通孔，能够在多余的香薰液积在雾化片的通孔附近时，使得液体可以顺着通孔回流到吸液棒或安装容器里，进而保证雾化片的表面干净，提高雾化效果，同时解决了堆积的液体对雾化片的腐蚀问题。
15.该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现。
附图说明

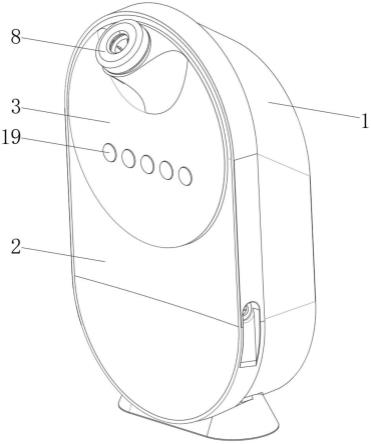

16.图1为本实用新型一种带有液体回流功能的微孔雾化片雾化结构的整体结构示意图。
17.图2为本实用新型一种带有液体回流功能的微孔雾化片雾化结构的另一侧示意图。
18.图3为本实用新型一种带有液体回流功能的微孔雾化片雾化结构的爆炸示意图。
19.图4为本实用新型一种带有液体回流功能的微孔雾化片雾化结构的部分部件的剖视图。
20.图5为本实用新型一种带有液体回流功能的微孔雾化片雾化结构的图3中a的放大
图。
21.图6为本实用新型一种带有液体回流功能的微孔雾化片雾化结构的图4中b的放大图。
22.图中：1、底壳；2、壳盖；3、装饰板；4、底座；5、安装容器；6、雾化片；7、通孔；8、盖帽；9、吸液棒；10、弹簧；11、第一圆弧卡板；12、第二圆弧卡板；13、第三圆弧卡板；14、第四圆弧卡板；15、上液口；16、回液口；17、控制电板；18、按键孔；19、按键；20、液箱；21、液箱盖；22、安装壳体；23、吸液管；24、上液管；25、回液管；26、蠕动泵。
具体实施方式
23.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
24.如图1-图6所示，一种带有液体回流功能的微孔雾化片雾化结构，包括底壳1，底壳1的一侧固定安装有壳盖2，壳盖2上固定安装有底座4，底座4的内部活动插接有安装容器5，安装容器5的内侧分别设置有雾化片6、吸液棒9和弹簧10，安装容器5的中部圆周外表面上固定安装有上液口15，上液口15上固定套接有上液管24，上液管24的一端固定连接有蠕动泵26，蠕动泵26上分别设置有进液端和出液端，蠕动泵26的进液端固定安装有吸液管23，安装容器5的底部固定安装有回液口16，回液口16固定套接有回液管25，壳盖2的一侧固定安装有液箱20，液箱20的上侧设置有液箱盖21，本装置的底壳1和壳盖2上相对的一侧边沿位置分别固定安装有倒齿和凹槽，通过将倒齿卡接在凹槽内使得底壳1和壳盖2固定连接。
25.雾化片6设置在安装容器5的内侧上部，弹簧10设置在安装容器5的内侧中部，吸液棒9设置在安装容器5的内侧底部，吸液棒9的上侧活动抵接在雾化片6的一侧，吸液棒9的下侧活动抵接在弹簧10的一端，通过设置的吸液棒9抵接在雾化片6的一侧，能够增加雾化片6与吸液棒9的接触面积，保证喷雾量均匀，通过设置的弹簧10，并由弹簧10的弹性作用，能够保证吸液棒9始终与雾化片6保持接触。
26.上液管24通过上液口15与安装容器5的内部相通，回液管25通过回液口16与安装容器5的内部空间相通，蠕动泵26的出液端与上液管24连接，液箱20与液箱盖21螺纹连接，吸液管23通过液箱盖21延伸到液箱20的内侧底部，回液管25通过液箱盖21延伸到液箱20的内侧，通过安装容器5、吸液管23、蠕动泵26、上液管24和回液管25等部件共同组成回路，能够防止多余的香薰液留存在安装容器5，进而避免吸液棒9吸取过多的香薰液。
27.壳盖2的一侧通过第一螺丝固定安装有安装壳体22，蠕动泵26固定安装在安装壳体22的内侧，安装壳体22的内侧靠近边沿位置设置有控制电板17，控制电板17通过第二螺丝与安装壳体22固定连接，控制电板17通过电线与外部电源电性连接。
28.壳盖2的一侧固定安装有装饰板3，壳盖2和装饰板3上均开设有若干个按键孔18，若干个按键孔18的内部均活动安装有按键19，控制电板17上与若干个按键孔18相对的位置安装有若干个按压开关，若干个按键孔18的位置分别与若干个按压开关的位置相对应。
29.如图4所示，雾化片6的表面开设有若干个通孔7，底座4的圆周外表面固定安装有三个第一圆弧卡板11，安装容器5的上侧圆周外表面边沿固定安装有三个第二圆弧卡板12，安装容器5的一侧设置有盖帽8，通孔7的内侧圆周外表面分别固定安装有三个第三圆弧卡板13和三个第四圆弧卡板14，通过设置的三个第三圆弧卡板13分别抵接在三个第一圆弧卡
板11的下侧，能够防止盖帽8脱离与底座4的连接，通过设置三个第四圆弧卡板14分壁抵接在三个第二圆弧卡板12的下侧，能够防止盖帽8脱离与安装容器5的连接。
30.需要说明的是，本实用新型为一种带有液体回流功能的微孔雾化片雾化结构，在使用时，首先，需使用者向液箱20的内部加入香薰液，然后通过按动按键19，进而触发按压开关，使得控制电板17给蠕动泵26通电，通电的蠕动泵26能够通过吸液管23将液箱20内部的香薰液吸入到蠕动泵26内，然后通过上液管24将香薰液注入到安装容器5的内部，进入安装容器5的香薰液会喷淋当吸液棒9上，同时由于重力作用，未被吸液棒9吸收的香薰液会汇集当安装容器5的内侧底部，然后通过回液口16进入回液管25，接着流入到液箱20内，在吸液棒9吸收充足的香薰液后一段时间，由控制电板17定时切断对蠕动泵26的通电，然后由控制电板17控制给雾化片6通电，使得雾化片6震动，并汲取吸液棒9上的香薰液，进而在雾化片6的震动下使得香薰液化为雾状，并由雾化片6的上侧喷出，接着在雾化片6工作一段时间后，控制电板17会再次控制给蠕动泵26通电，对安装容器5内补液，进而保证本装置达到最佳的雾化效果；
31.同时雾化片6上有通孔7，当多余的香薰液被震出后，积在雾化片6的通孔7附近，液体可以顺着通孔7回流到吸液棒9或安装容器5里，然后回流到液箱20中，进而保证雾化片6的表面干净，提高雾化效果；
32.由于在雾化片6上开设有通孔7，这就可以大大的增加本雾化结构的使用范围，使其不仅仅局限于香薰液，还可以用于纯油以及其他高浓度的液体的雾化喷洒，同时能够有效解决雾化片的表面容易积液，导致香薰液腐蚀性雾化片的表面，加速雾化片的寿命的衰减的问题。
33.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
