一种足浴坐熏结合椅

本技术涉及坐熏椅，具体为一种足浴坐熏结合椅。

背景技术：

1、坐熏椅主要由孔板、坐熏仓和椅背组成，孔板放置在坐熏仓顶部，椅背固定在坐熏仓侧面，艾灸盒放置在坐熏仓中，使用者坐在坐熏仓顶部的孔板处，背靠在椅背处，通过艾灸盒中的艾绒实现对使用者的坐熏，坐熏具有温通经络，散寒除湿、调理气血、宣痹止痛之功效，促进体内湿气和寒气的排出，但在艾灸后不能马上洗澡，需多喝一些温开水，并避免进食刺激性食物。

2、常见的坐熏椅在使用时，将艾灸盒放置在坐熏仓中，使用者坐在孔板处进行坐熏，但坐熏椅仅具备坐熏功能，当使用者在坐熏时想进行足浴时，需单独准备足浴盆进行足浴，坐熏椅却不具备足浴功能以使足浴与坐熏相结合。

技术实现思路

1、本实用新型提供了一种足浴坐熏结合椅，具备将坐熏与足浴结合，方便足浴和坐熏同时进行的优点，以解决背景技术中提出的问题。

2、为实现将坐熏与足浴结合，方便足浴和坐熏同时进行的目的，本实用新型提供如下技术方案：一种足浴坐熏结合椅，包括上熏仓，所述上熏仓的顶部放置有孔板，且上熏仓的后侧固定连接有椅背，所述上熏仓的底部固定连接有下收纳座，所述下收纳座的内部活动连接有足浴盆，所述足浴盆的侧面固定连接有限位块，所述下收纳座内壁的侧面开设有限位滑槽，所述限位滑槽的内壁与限位块的表面滑动连接，所述下收纳座的底部固定连接有底脚，所述足浴盆的底部活动连接有滚轮。

3、作为本实用新型的一种优选技术方案，所述限位块的数量为两个，两个所述限位块以经过足浴盆的中心竖直面为对称平面对称设置。

4、作为本实用新型的一种优选技术方案，所述足浴盆的后侧固定连接有第一磁铁块，所述下收纳座内壁的后侧镶嵌有第二磁铁块，所述第一磁铁块与第二磁铁块的相对面相互贴合。

5、作为本实用新型的一种优选技术方案，所述足浴盆的前侧固定连接有抠手。

6、作为本实用新型的一种优选技术方案，所述足浴盆内壁靠近顶部位置固定连接有挡板。

7、作为本实用新型的一种优选技术方案，所述足浴盆的底部开设有凹槽，所述滚轮活动套接在凹槽内壁固定连接的转轴表面。

8、与现有技术相比，本实用新型提供了一种足浴坐熏结合椅，具备以下有益效果：

9、1、该足浴坐熏结合椅，通过设置下收纳座、足浴盆、限位块和滚轮，在使用时，下收纳座固定在上熏仓的底部，足浴盆放置在下收纳座中，将足浴盆从下收纳座中抽出，限位块防止单次抽出时将足浴盆与下收纳座分离，将足浴盆从下收纳座中抽出时滚轮沿着地面滚动，方便足浴盆的移动，将热水倒入足浴盆中即可进行足浴，使用者在坐熏时只需将足浴盆从下收纳座中拉出即可使用足浴盆进行足浴，达到了将坐熏与足浴结合，方便足浴和坐熏同时进行的效果，无需单独准备足浴盆，方便使用并提高坐熏椅的功能性。

10、2、该足浴坐熏结合椅，通过设置第一磁铁块和第二磁铁块，在使用时，足浴盆放置在下收纳座中时，第一磁铁块与第二磁铁块相互贴合，防止足浴盆在下收纳座中随意移动，对足浴盆进行定位，防止足浴盆未使用时影响坐熏椅的正常使用。

技术特征：

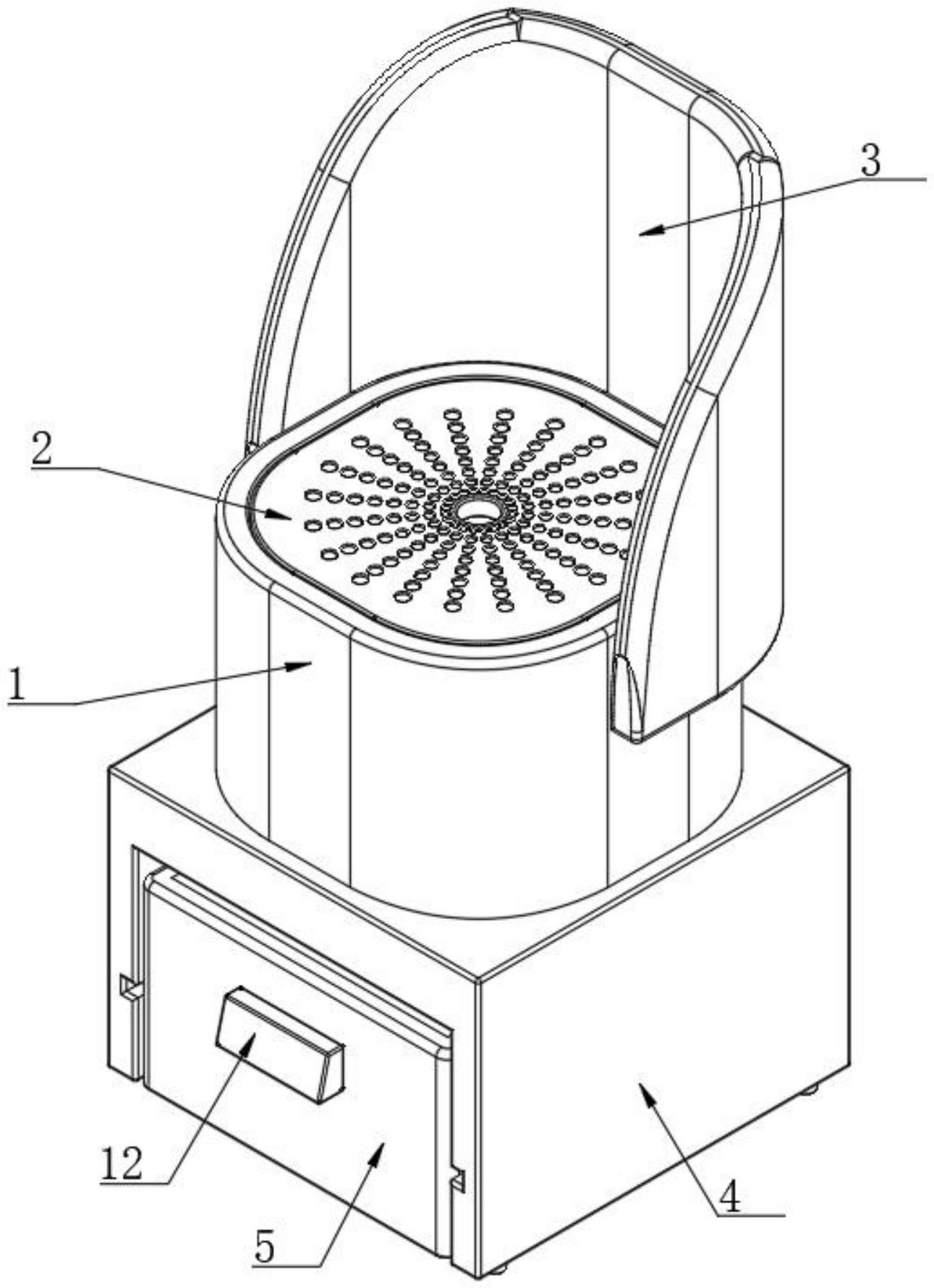

1.一种足浴坐熏结合椅，包括上熏仓(1)，其特征在于：所述上熏仓(1)的顶部放置有孔板(2)，且上熏仓(1)的后侧固定连接有椅背(3)，所述上熏仓(1)的底部固定连接有下收纳座(4)，所述下收纳座(4)的内部活动连接有足浴盆(5)，所述足浴盆(5)的侧面固定连接有限位块(6)，所述下收纳座(4)内壁的侧面开设有限位滑槽(7)，所述限位滑槽(7)的内壁与限位块(6)的表面滑动连接，所述下收纳座(4)的底部固定连接有底脚(8)，所述足浴盆(5)的底部活动连接有滚轮(9)。

2.根据权利要求1所述的一种足浴坐熏结合椅，其特征在于：所述限位块(6)的数量为两个，两个所述限位块(6)以经过足浴盆(5)的中心竖直面为对称平面对称设置。

3.根据权利要求1所述的一种足浴坐熏结合椅，其特征在于：所述足浴盆(5)的后侧固定连接有第一磁铁块(10)，所述下收纳座(4)内壁的后侧镶嵌有第二磁铁块(11)，所述第一磁铁块(10)与第二磁铁块(11)的相对面相互贴合。

4.根据权利要求1所述的一种足浴坐熏结合椅，其特征在于：所述足浴盆(5)的前侧固定连接有抠手(12)。

5.根据权利要求1所述的一种足浴坐熏结合椅，其特征在于：所述足浴盆(5)内壁靠近顶部位置固定连接有挡板(13)。

6.根据权利要求1所述的一种足浴坐熏结合椅，其特征在于：所述足浴盆(5)的底部开设有凹槽(14)，所述滚轮(9)活动套接在凹槽(14)内壁固定连接的转轴表面。

技术总结
本技术公开了一种足浴坐熏结合椅，涉及坐熏椅技术领域，该足浴坐熏结合椅，包括上熏仓，所述上熏仓的顶部放置有孔板，且上熏仓的后侧固定连接有椅背，所述上熏仓的底部固定连接有下收纳座，所述下收纳座的内部活动连接有足浴盆，所述足浴盆的侧面固定连接有限位块，所述下收纳座内壁的侧面开设有限位滑槽。本技术通过设置下收纳座、足浴盆、限位块和滚轮，在使用时，下收纳座固定在上熏仓的底部，足浴盆放置在下收纳座中，使用者在坐熏时只需将足浴盆从下收纳座中拉出即可使用足浴盆进行足浴，达到了将坐熏与足浴结合，方便足浴和坐熏同时进行的效果，无需单独准备足浴盆，方便使用并提高坐熏椅的功能性。

技术研发人员：肖璐嘉,唐蜻梅,周书羽,李月,赵欣雨,关月,冯星皓,郭婧
受保护的技术使用者：辽宁中医药大学
技术研发日：20221104
技术公布日：2024/1/11
