一种超声检查用臀部辅助增高垫的制作方法

本技术涉及医疗用具，尤其涉及一种超声检查用臀部辅助增高垫。

背景技术：

1、近年来，超声诊断的应用有了长足的发展，妇产科超声检查在临床诊疗中举足轻重，规范、完整的检查流程有助于提高检查质量、减少漏诊和误诊，经阴道或经直肠超声检查时采取膀胱截石位，由于阴道探头手柄长，后位子宫患者及身体瘦弱患者检查时探头活动空间受限，经常难以扫查子宫全貌，难免有漏诊风险。

2、临床检查时有时需要臀部增加高度以扩大检查空间、完善检查内容，现有多依靠患者双手垫高或普通软垫来垫高臀部，但是患者手部垫高难以长时间支撑，同时普通软垫也无法根据患者的情况来调整软垫的高度和角度，影响检查的正常进行。

技术实现思路

1、本实用新型提供一种超声检查用臀部辅助增高垫，解决了上述技术问题。

2、为解决上述技术问题，本实用新型提供的一种超声检查用臀部辅助增高垫，包括底座，所述底座的上端固定有齿带，所述齿带的表面滑动连接有滑动筒，所述滑动筒的上端转动连接有转动杆，所述转动杆的上端转动连接有托板，所述托板的上端固定有软垫。

3、优选的，所述齿带的表面设置有卡齿，所述滑动筒的内表面设置有凸起齿且凸起齿与卡齿卡接。

4、优选的，所述滑动筒的内轮廓大于齿带的外轮廓，所述底座的底部设置有橡胶垫。

5、优选的，所述托板和滑动筒的表面设置有连接板且连接板中间固定有连接轴。

6、优选的，所述转动杆的表面设置有转动槽且连接轴与转动槽转动连接。

7、优选的，所述软垫的内部设置有弹性骨架且弹性骨架与托板固定连接。

8、与相关技术相比较，本实用新型提供的一种超声检查用臀部辅助增高垫具有如下有益效果：

9、本实用新型通过改变滑动筒相对齿带的位置，从而调整软垫的高度和角度，当转动杆的倾斜角度不同时，托板倾斜，从而根据使用者的身体情况的不同调整支撑角度和高度，保证检查的正常进行。

技术特征：

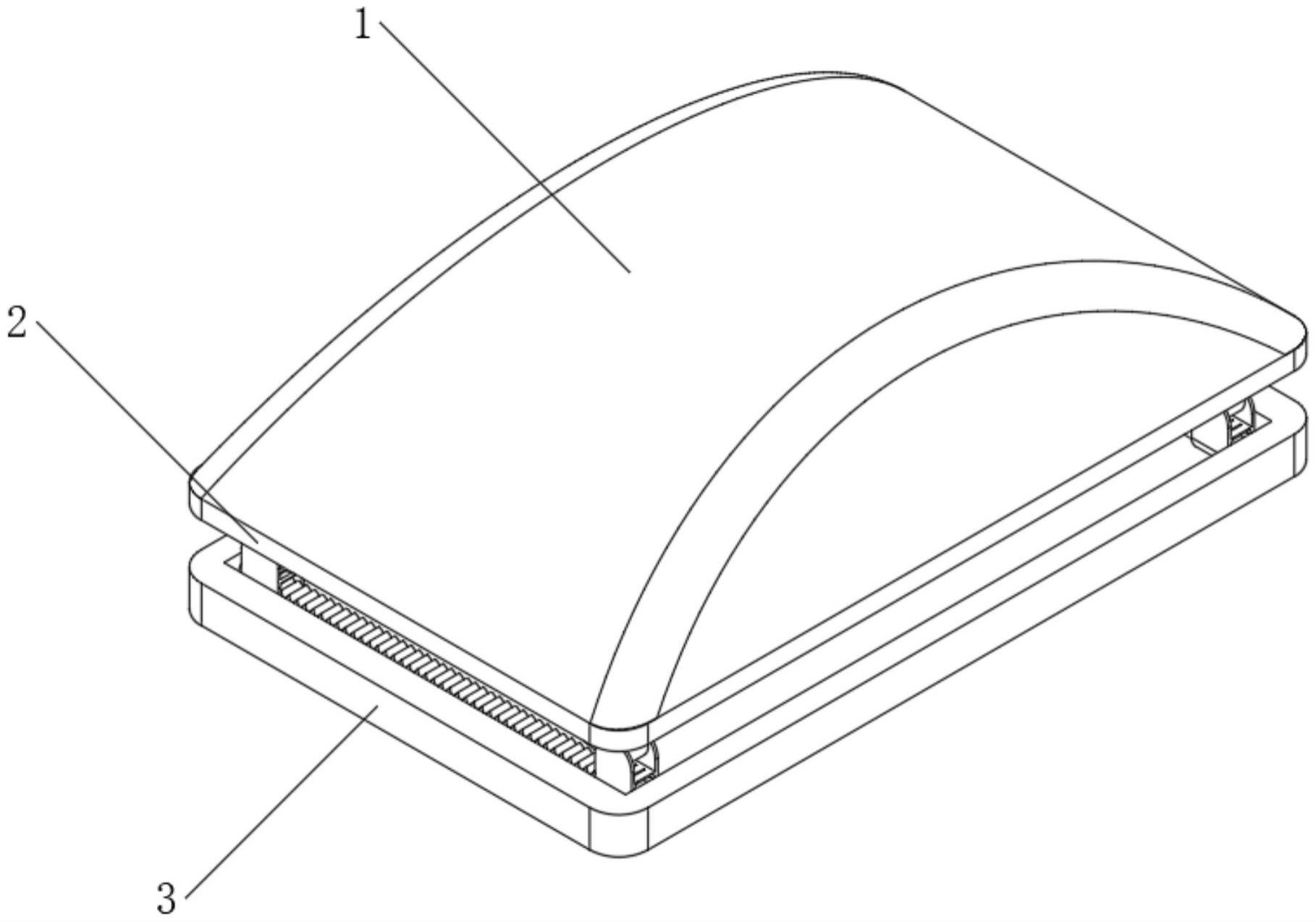

1.一种超声检查用臀部辅助增高垫，包括底座(3)，其特征在于，所述底座(3)的上端固定有齿带(5)，所述齿带(5)的表面滑动连接有滑动筒(4)，所述滑动筒(4)的上端转动连接有转动杆(6)，所述转动杆(6)的上端转动连接有托板(2)，所述托板(2)的上端固定有软垫(1)。

2.根据权利要求1所述的一种超声检查用臀部辅助增高垫，其特征在于，所述齿带(5)的表面设置有卡齿，所述滑动筒(4)的内表面设置有凸起齿且凸起齿与卡齿卡接。

3.根据权利要求1所述的一种超声检查用臀部辅助增高垫，其特征在于，所述滑动筒(4)的内轮廓大于齿带(5)的外轮廓，所述底座(3)的底部设置有橡胶垫。

4.根据权利要求1所述的一种超声检查用臀部辅助增高垫，其特征在于，所述托板(2)和滑动筒(4)的表面设置有连接板且连接板中间固定有连接轴。

5.根据权利要求4所述的一种超声检查用臀部辅助增高垫，其特征在于，所述转动杆(6)的表面设置有转动槽且连接轴与转动槽转动连接。

6.根据权利要求5所述的一种超声检查用臀部辅助增高垫，其特征在于，所述软垫(1)的内部设置有弹性骨架且弹性骨架与托板(2)固定连接。

技术总结
本技术公开了一种超声检查用臀部辅助增高垫，涉及医疗用具技术领域，包括底座，所述底座的上端固定有齿带，所述齿带的表面滑动连接有滑动筒，所述滑动筒的上端转动连接有转动杆，所述转动杆的上端转动连接有托板，所述托板的上端固定有软垫，本技术通过改变滑动筒相对齿带的位置，从而调整软垫的高度和角度，当转动杆的倾斜角度不同时，托板倾斜，从而根据使用者的身体情况的不同调整支撑角度和高度，保证检查的正常进行。

技术研发人员：王妙倩
受保护的技术使用者：北京医院
技术研发日：20221104
技术公布日：2024/1/12
