一种牙齿种植的口腔修复用辅助固位器

本技术涉及口腔修复，具体为一种牙齿种植的口腔修复用辅助固位器。

背景技术：

1、口腔修复包括利用人工修复体针对牙周病、颞下颌关节病和颌面部组织缺损的治疗，如咬合板、牙周夹板、赝复体、义眼、义耳、义鼻等，是口腔医学中的一个重要分支，种植修复、粘结修复、美学修复是现代口腔修复发展最快的领域，显著提升了口腔修复的治疗效果和水平。

2、如公开号为cn212066907u所公开的一种牙齿种植的口腔修复用辅助固位器，在给病人牙齿种植的口腔修复时，因为所述探镜结构滑动连接所述收放结构，滑动所述收放结构，将所述探镜结构从所述收放结构的一端滑动到所述收放结构的另一端，所述探镜结构包括探镜，然后调节所述探镜的位置，使其能够清楚的看到所述探镜反射的物体，然后握住所述支架结构，将所述探镜结构这一端探入病人的口腔内部，通过移动所述支架结构的位置，仔细点观察病人口腔内部的情况，然后使用支架结构进行下一步骤的操作，操作简单便捷。

3、虽然通过上述结构之间的配合可以将探镜结构这一端探入病人的口腔内部，使其达到指定位置，便于使用者仔细观察病人口腔内部的情况。

4、但在对患者口腔内部进行修复时，需要患者长期张开嘴巴，由于使用者口腔长期张开，会导致患者产生疲劳感，使得患者的口腔会因乏力而逐渐闭合，从而不便于使用者对患者口腔内部的情况进行观察，增加了修复难度，为解决上述问题，一种牙齿种植的口腔修复用辅助固位器，亟待开发。

技术实现思路

1、本实用新型的目的在于提供一种牙齿种植的口腔修复用辅助固位器，具备角度可调节和固定效果好的优点，解决了由于使用者口腔长期张开，会导致患者产生疲劳感，使得患者的口腔会因乏力而逐渐闭合，从而不便于使用者对患者口腔内部的情况进行观察，增加了修复难度的问题。

2、为达成上述目的，本实用新型提供如下技术方案：一种牙齿种植的口腔修复用辅助固位器，包括：两个连接件，两个连接件的内腔转动连接有上牙模和下牙模，所述上牙模位于下牙模的顶部，所述上牙模内腔的一侧转动连接有调节块，所述下牙模内腔的一侧转动连接有凸块，所述调节块的内腔滑动连接有长板，所述长板的一侧贯穿至调节块的外侧并与凸块固定连接，所述调节块的内腔滑动连接有壳体一，所述壳体一的内腔滑动连接有第一方形块，所述长板的一侧贯穿至壳体一的内腔并与第一方形块固定连接，所述调节块的内腔滑动连接有壳体二，所述壳体二的一侧固定连接有第一弹簧，所述调节块的内腔滑动连接有限位板，所述第一弹簧的一端与限位板固定连接，所述壳体二的内腔滑动连接有两个活动块，所述活动块的两侧均贯穿至壳体二的外侧并分别与壳体一和限位板固定连接，所述活动块的一侧固定连接有第一楔形块，所述壳体二的内腔设置有第二方形块，所述第二方形块的一侧嵌入设置有定位柱，所述第二方形块的一侧固定连接有两个第二楔形块，所述第一楔形块与第二楔形块相接触，所述壳体二内腔的一侧固定连接有第二弹簧，所述第二弹簧的一端与定位柱固定连接。

3、进一步的，作为本实用新型一种优选的，所述调节块的一侧开设有定位孔，所述定位孔的数量为若干个。

4、进一步的，作为本实用新型一种优选的，所述调节块的一侧开设有导向槽，所述导向槽的内腔滑动连接有导向块，所述导向块的一侧与壳体一固定连接。

5、进一步的，作为本实用新型一种优选的，所述壳体二内腔的两侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块的一侧与第二方形块和第二楔形块固定连接。

6、进一步的，作为本实用新型一种优选的，所述上牙模和下牙模的一侧均固定连接有推块，推块的形状为弧形。

7、进一步的，作为本实用新型一种优选的，所述定位柱的底部开设有槽孔。

8、有益效果，本申请的技术方案具备如下技术效果：本实用新型通过调节块、凸块、长板、壳体一、第一方形块、壳体二、第一弹簧、限位板、活动块、第一楔形块、第二方形块、定位柱、第二楔形块和第二弹簧的配合使用，起到了对上牙模和下牙模进行调节的作用，该牙齿种植的口腔修复用辅助固位器具备角度可调节和固定效果好的优点，在实际使用过程中，该辅助固位器可以根据患者口腔的大小进行调节，使其适用于不同类型的患者，同时当固位器调整至合适的角度时，使用者无法通过嘴部的咬合力改变其角度，便于使用者对患者口腔内部进行观察，使得使用者在进行口腔修复过程中更加顺利，解决了由于使用者口腔长期张开，会导致患者产生疲劳感，使得患者的口腔会因乏力而逐渐闭合，从而不便于使用者对患者口腔内部的情况进行观察，增加了修复难度的问题。

9、应当理解，前述构思以及在下面更加详细地描述的额外构思的所有组合只要在这样的构思不相互矛盾的情况下都可以被视为本公开的实用新型主题的一部分。

技术特征：

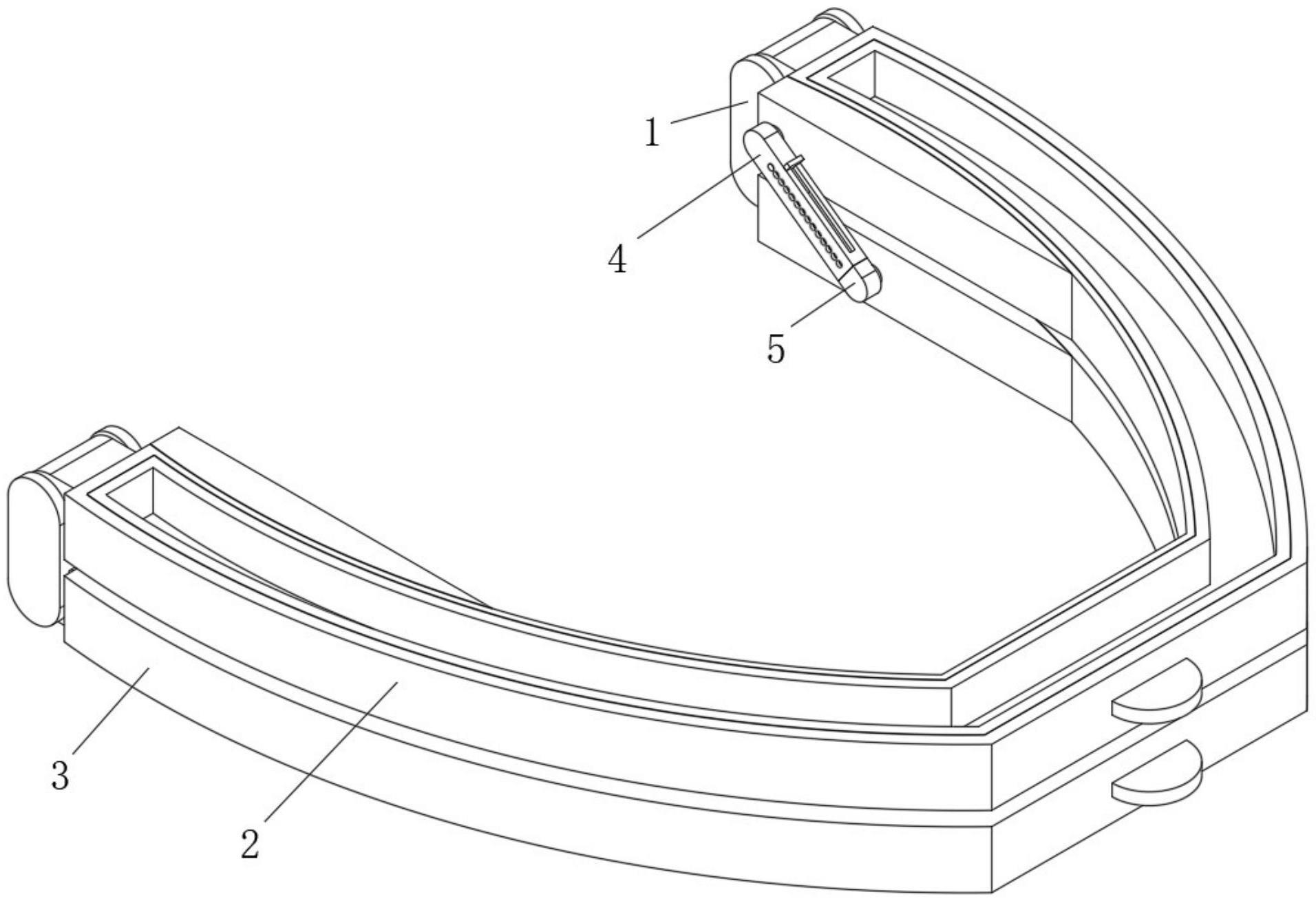

1.一种牙齿种植的口腔修复用辅助固位器，包括：两个连接件(1)，其特征在于：两个连接件(1)的内腔转动连接有上牙模(2)和下牙模(3)，所述上牙模(2)位于下牙模(3)的顶部，所述上牙模(2)内腔的一侧转动连接有调节块(4)，所述下牙模(3)内腔的一侧转动连接有凸块(5)，所述调节块(4)的内腔滑动连接有长板(6)，所述长板(6)的一侧贯穿至调节块(4)的外侧并与凸块(5)固定连接，所述调节块(4)的内腔滑动连接有壳体一(7)，所述壳体一(7)的内腔滑动连接有第一方形块(8)，所述长板(6)的一侧贯穿至壳体一(7)的内腔并与第一方形块(8)固定连接，所述调节块(4)的内腔滑动连接有壳体二(9)，所述壳体二(9)的一侧固定连接有第一弹簧(10)，所述调节块(4)的内腔滑动连接有限位板(11)，所述第一弹簧(10)的一端与限位板(11)固定连接，所述壳体二(9)的内腔滑动连接有两个活动块(12)，所述活动块(12)的两侧均贯穿至壳体二(9)的外侧并分别与壳体一(7)和限位板(11)固定连接，所述活动块(12)的一侧固定连接有第一楔形块(13)，所述壳体二(9)的内腔设置有第二方形块(14)，所述第二方形块(14)的一侧嵌入设置有定位柱(15)，所述第二方形块(14)的一侧固定连接有两个第二楔形块(16)，所述第一楔形块(13)与第二楔形块(16)相接触，所述壳体二(9)内腔的一侧固定连接有第二弹簧(17)，所述第二弹簧(17)的一端与定位柱(15)固定连接。

2.根据权利要求1所述的一种牙齿种植的口腔修复用辅助固位器，其特征在于：所述调节块(4)的一侧开设有定位孔(18)，所述定位孔(18)的数量为若干个。

3.根据权利要求1所述的一种牙齿种植的口腔修复用辅助固位器，其特征在于：所述调节块(4)的一侧开设有导向槽(19)，所述导向槽(19)的内腔滑动连接有导向块(20)，所述导向块(20)的一侧与壳体一(7)固定连接。

4.根据权利要求1所述的一种牙齿种植的口腔修复用辅助固位器，其特征在于：所述壳体二(9)内腔的两侧均开设有滑槽(21)，所述滑槽(21)的内腔滑动连接有滑块(22)，所述滑块(22)的一侧与第二方形块(14)和第二楔形块(16)固定连接。

5.根据权利要求1所述的一种牙齿种植的口腔修复用辅助固位器，其特征在于：所述上牙模(2)和下牙模(3)的一侧均固定连接有推块，推块的形状为弧形。

6.根据权利要求1所述的一种牙齿种植的口腔修复用辅助固位器，其特征在于：所述定位柱(15)的底部开设有槽孔。

技术总结
本技术涉及一种牙齿种植的口腔修复用辅助固位器，包括：两个连接件，两个连接件的内腔转动连接有上牙模和下牙模，所述上牙模位于下牙模的顶部，所述上牙模内腔的一侧转动连接有调节块，所述下牙模内腔的一侧转动连接有凸块，所述调节块的内腔滑动连接有长板，所述长板的一侧贯穿至调节块的外侧并与凸块固定连接。本技术具备角度可调节和固定效果好的优点，在实际使用过程中，该辅助固位器可以根据患者口腔的大小进行调节，使其适用于不同类型的患者，同时当固位器调整至合适的角度时，使用者无法通过嘴部的咬合力改变其角度，便于使用者对患者口腔内部进行观察，使得使用者在进行口腔修复过程中更加顺利。

技术研发人员：唐健霞,于昕琦
受保护的技术使用者：中南大学
技术研发日：20221117
技术公布日：2024/1/13
