一种干式水疗床的制作方法

本技术涉及水疗床，尤其是一种干式水疗床。

背景技术：

1、干式水疗床即干式水疗按摩床，其是用于向平躺在按摩床上的使用者提供温控按摩的设备。目前，现有技术中的按摩床在水箱内设置有多个喷头，其进行同时或部分工作，以对使用者的人体进行水压冲击按摩，例如专利公开号为“cn103349604a”、名称为“一种干式水疗按摩的方法及按摩床”的中国发明专利，其采用干式水疗按摩床的水射流技术，模仿人手进行按摩，按摩床包括：床体、智能控制装置、水平移动传动装置，所述床体的缸体内设置有移动的水射流喷头组，水射流喷头组固定在水平移动传动装置的传动带上；水射流的喷头组通过输送水管、水泵、流量控制阀与缸体底部连通；所述缸体上方设置有支撑隔离网、防水橡皮膜组成的由里至外床体上表面，外床体上表面一周设置有海绵填充垫；所述水平移动传动装置通过电缆与智能控制装置连接。该技术虽然可以实现水疗按摩，但是，其结构较为复杂，移动不可靠等问题。

2、再如专利公开号为“cn215459962u”、名称为“一种干式按摩水疗床”的中国实用新型，其包括床架、设置于床架内的缸体，设置于缸体内的喷头、按摩头及其位移机构，设置于缸体外的按摩头驱动机构以及设置于床架上表面的承载层，所述的水疗床还包括设置于床架内的缸体升降机构，缸体升降机构包括升降板、及竖直设置的伸缩杆，缸体及缸体外的按摩头驱动机构固定在所述升降板的上表面，伸缩杆的固定端固定在床架的底板上，伸缩端固定在升降板的下表面；所述的缸体包括定型部及折叠部，定型部位于缸体的下半部、为硬质材料，在升降机构的升降过程中不会发生变形；折叠部位于缸体的上半部、为具有弹性及伸缩性的软质材料，折叠部上端与承载层密封固定，所述的折叠部与定型部内部贯通。该技术按摩较为局限，且喷头动作不可靠等问题。

3、因此，急需要提出一种结构简单、驱动可靠的干式水疗床。

技术实现思路

1、针对上述问题，本实用新型的目的在于提供一种干式水疗床，本实用新型采用的技术方案如下：

2、一种干式水疗床，其包括床体，设置在床体内的水箱，密封封堵在水箱上的密封硅胶垫，设置在床体上的显示屏安装座，镶嵌在显示屏安装座上的显示屏，设置在密封硅胶垫上的枕头，与显示屏安装座连接、且盖合在枕头上方的眼罩板，设置在床体内、且与显示屏连接的工控机，设置在水箱内的底槽，设置在底槽的底部的底部槽轨，设置在底部槽轨内的喷头驱动机构，以及设置在水箱内的加热器和水泵；

3、所述喷头驱动机构包括一一对应固定在底部槽轨的端部的主齿轮座和从动齿轮座，设置在主齿轮座上的主动齿轮，设置在从动齿轮座上的从动齿轮，固定在水箱底部、且与主动齿轮连接的驱动电机，设置在主齿轮座与从动齿轮座之间的皮带，啮合在皮带上、并有驱动电机驱动行进的移动小车，以及固定在移动小车上、且出水朝向密封硅胶垫的喷头；所述喷头与水泵连接。

4、进一步地，所述移动小车包括小车本体，设置在小车本体的侧边的行走轮，设置在小车本体的顶部两侧、且啮合连接的第一齿轮和第二齿轮，以及一一对应设置在小车本体的顶部前后的第一导向轮和第二导向轮；

5、所述行走轮卡设在底部槽轨内；所述第一齿轮和第二齿轮的下部均设置有第三齿轮；所述第一齿轮和第二齿轮上均镶嵌设置有喷头架安装滚动轴承；所述第一导向轮和第二导向轮挤压在皮带的外侧，并且皮带的内侧啮合在其中一的第三齿轮上；所述喷头固定在喷头架安装滚动轴承上。

6、优选地，所述底部槽轨内设置有一导轨槽；所述导轨槽沿小车本体的行进方向布设；所述小车本体的底部设置有导杆；所述导杆上套设有一第三导向轮；所述第三导向轮挤压贴合在导轨槽内。

7、优选地，所述喷头的底部设置有一喷头架；所述喷头架的底部套设在喷头架安装滚动轴承上。

8、优选地，所述密封硅胶垫上部设置有一绒毯。

9、进一步地，所述床体的前端设置有一前盖板；所述床体的后端设置有一后检修盖板；所述工控机设置在床体内、且置于前盖板处。

10、与现有技术相比，本实用新型具有以下有益效果：

11、(1)本实用新型巧妙地喷头驱动机构，并且利用皮带驱动移动小车行进，该移动小车置于底部槽轨，以提供导向移动；另外，为了避免移动小车行进过程中摆动，本实用新型巧妙地导轨槽、导杆和第三导向轮，如此一来，便能保证移动小车可靠行进。

12、(2)本实用新型巧妙地在第一齿轮和第二齿轮上分别设置喷头架安装滚动轴承，该喷头架安装滚动轴承偏心设置在第一齿轮和第二齿轮上，喷头架的下端固定在喷头架安装滚动轴承内，如此一来，便能保证喷头不旋转地向密封硅胶垫喷射按摩水。

13、综上所述，本实用新型具有结构简单、驱动可靠等优点，在水疗床技术领域具有很高的实用价值和推广价值。

技术特征：

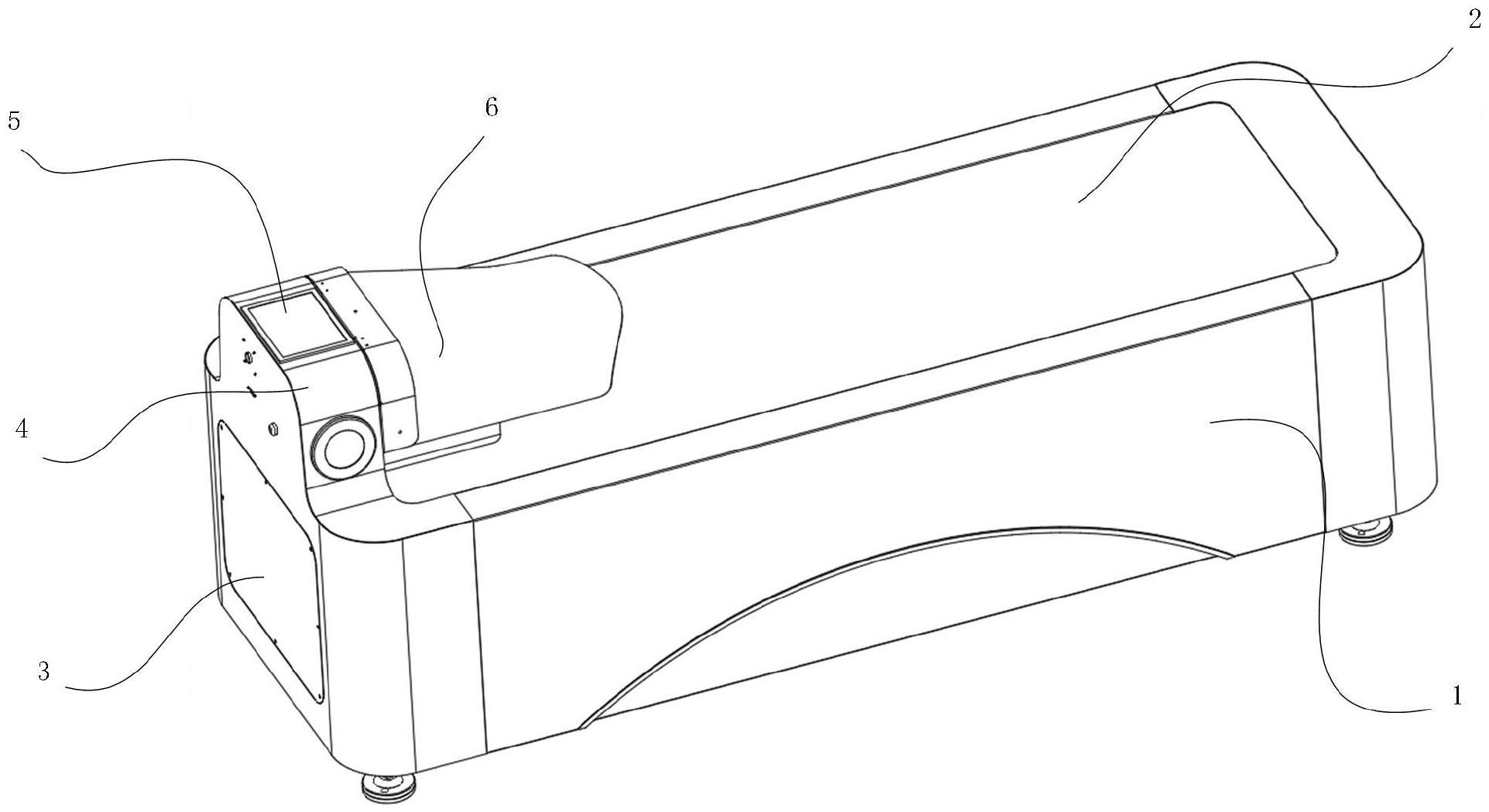

1.一种干式水疗床，其特征在于，包括床体(1)，设置在床体(1)内的水箱(11)，密封封堵在水箱(11)上的密封硅胶垫(10)，设置在床体(1)上的显示屏安装座(4)，镶嵌在显示屏安装座(4)上的显示屏(5)，设置在密封硅胶垫(10)上的枕头(7)，与显示屏安装座(4)连接、且盖合在枕头(7)上方的眼罩板(6)，设置在床体(1)内、且与显示屏(5)连接的工控机(9)，设置在水箱(11)内的底槽(13)，设置在底槽(13)的底部的底部槽轨(14)，设置在底部槽轨(14)内的喷头驱动机构(12)，以及设置在水箱(11)内的加热器和水泵；

2.根据权利要求1所述的一种干式水疗床，其特征在于，所述移动小车(127)包括小车本体(1271)，设置在小车本体(1271)的侧边的行走轮(1272)，设置在小车本体(1271)的顶部两侧、且啮合连接的第一齿轮(1275)和第二齿轮(1276)，以及一一对应设置在小车本体(1271)的顶部前后的第一导向轮(1273)和第二导向轮(1274)；

3.根据权利要求2所述的一种干式水疗床，其特征在于，所述底部槽轨(14)内设置有一导轨槽(128)；所述导轨槽(128)沿小车本体(1271)的行进方向布设；所述小车本体(1271)的底部设置有导杆(12791)；所述导杆(12791)上套设有一第三导向轮(12792)；所述第三导向轮(12792)挤压贴合在导轨槽(128)内。

4.根据权利要求2或3所述的一种干式水疗床，其特征在于，所述喷头(129)的底部设置有一喷头架(1291)；所述喷头架(1291)的底部套设在喷头架安装滚动轴承(1277)上。

5.根据权利要求1所述的一种干式水疗床，其特征在于，所述密封硅胶垫(10)上部设置有一绒毯(2)。

6.根据权利要求1所述的一种干式水疗床，其特征在于，所述床体(1)的前端设置有一前盖板(3)；所述床体(1)的后端设置有一后检修盖板(8)；所述工控机(9)设置在床体(1)内、且置于前盖板(3)处。

技术总结
本技术公开了一种干式水疗床，包括床体，设置在床体内的水箱，密封封堵在水箱上的密封硅胶垫，设置在床体上的显示屏安装座，镶嵌在显示屏安装座上的显示屏，设置在密封硅胶垫上的枕头，与显示屏安装座连接、且盖合在枕头上方的眼罩板，设置在床体内、且与显示屏连接的工控机，设置在水箱内的底槽，设置在底槽的底部的底部槽轨，设置在底部槽轨内的喷头驱动机构，以及设置在水箱内的加热器和水泵。通过上述方案，本技术具有结构简单、驱动可靠等优点，在水疗床技术领域具有很高的实用价值和推广价值。

技术研发人员：邰洪元
受保护的技术使用者：四川京成仁术集团有限公司
技术研发日：20230103
技术公布日：2024/1/13
