一种跟随病床的氧桶转运装置的制作方法

本技术涉及医疗用具领域，特别涉及一种跟随病床的氧桶转运装置。

背景技术：

1、现临床对躺卧病床的病人多配套氧气呼吸设备，在病人的一侧放置氧桶供氧，保证病人正常呼吸。但现在临床中用于安装氧桶的设备大多数不能连接病床，当病人需要转移时，需要额外的人手推动设备或直接抱起氧桶进行转移，费事费力。

技术实现思路

1、为解决上述的技术问题本实用新型提供一种跟随病床的氧桶转运装置，目的在于使氧桶便捷跟随病床移动。

2、本实用新型解决上述技术问题的技术方案为：

3、一种跟随病床的氧桶转运装置，包括容纳桶和连接组件，所述容纳桶上安装有支撑杆；所述连接组件包括第一安装部、第二安装部和螺钉部，所述第一安装部上下滑动安装在所述支撑杆上，所述第二安装部用于连接病床栏杆；所述第二安装部上设置有对应所述第一安装部的插槽；所述第一安装部上设置有第一螺孔，所述第二安装部上设置有连通所述插槽且对应所述第一螺孔的第二螺孔，所述螺钉部安装在所述第一螺孔和所述第二螺孔内。

4、在插槽的侧壁中贯通有第二螺孔，第一安装部插入到第二安装部的插槽时，第一安装部中的第一螺孔对准第二螺孔，使用螺钉部穿过第二螺孔和第一螺孔，将第一安装部牢牢固定在第二安装部上。该螺钉部包括螺钉和安装在螺钉头部的转体，通过握持转体旋转，能够使螺钉逐步转入第一螺孔和第二螺孔，无需使用螺丝批等工具辅助，拆卸方便快捷。由于第二安装部的高度固定，与其连接的第一安装部在组合时不能滑动，连接固定。

5、优选地，所述第一安装部上设置有插件用于插入所述插槽，所述插件的形状和尺寸与所述插槽的形状和尺寸相同；所述第一螺孔设置在所述插件上。

6、插件是第一安装部和第二安装部上凸出的部分，用于与插槽配合安装，避免第一安装部直接插入到插槽内，因为这样的第一安装部受插槽面积限制，体积较少。当安装插件后，将第一安装部设置为比插件体积更大的柱体，具有较大的强度和抗拉能力以拉动氧桶。另一方面，使第一安装部和第二安装部的安装面平整接触，即第二安装部上设置有凹槽的一面与第一安装部上设置有插件的一面平整地贴合。目的在于病床转弯时插槽对插件施加扭力，同时第二安装部的接触面能够对第一安装部的接触面施加偏转的力，使容纳桶跟随转动，减少插件受力负担。

7、优选地，所述第二安装部包括上安装件和下安装件，所述上安装件上设置有第一弧槽，所述下安装件设置有第二弧槽，所述第一弧槽和所述第二弧槽共同配合夹持病床栏杆。

8、上安装件和下安装件共同夹持病床，以组合的形式进行固定。第一弧槽和第二弧槽均为半圆的弧面，则能够使上安装件和下安装件从病床栏杆两侧分别插入，并组合为一个整体，再使用螺钉进行固定。

9、优选地，所述上安装件的底部凸出设置有嵌入部，所述下安装件的上表面对应所述嵌入部设置有嵌入槽；所述嵌入部和所述嵌入槽之间连接有螺钉。

10、优选地，所述容纳桶的内壁周向设置有棉布层。

11、优选地，所述容纳桶的底部边沿向外延伸设置有支脚部，所述支撑杆安装在所述支脚部上。

12、优选地，所述第一安装部设置有滑孔，所述支撑杆容纳在所述滑孔内，所述滑孔和所述支撑杆的形状相同。

13、优选地，所述滑孔和所述支撑杆均为圆柱体状。

14、优选地，所述支脚部的底面安装有滑轮。

15、优选地，所述第一安装部和第二安装部均为铝材件。

16、本实用新型具有以下有益效果：本实用新型的第一安装部能够在支撑杆上滑动，适应安装在不同高度的第二安装部。通过往插槽中插入第一安装部，并利用螺钉部栓固两者，能够使容纳桶连接在病床上跟随病床移动。本实用新型安装方便且连接稳固，不需要额外的人手转运氧桶，省事省力。

技术特征：

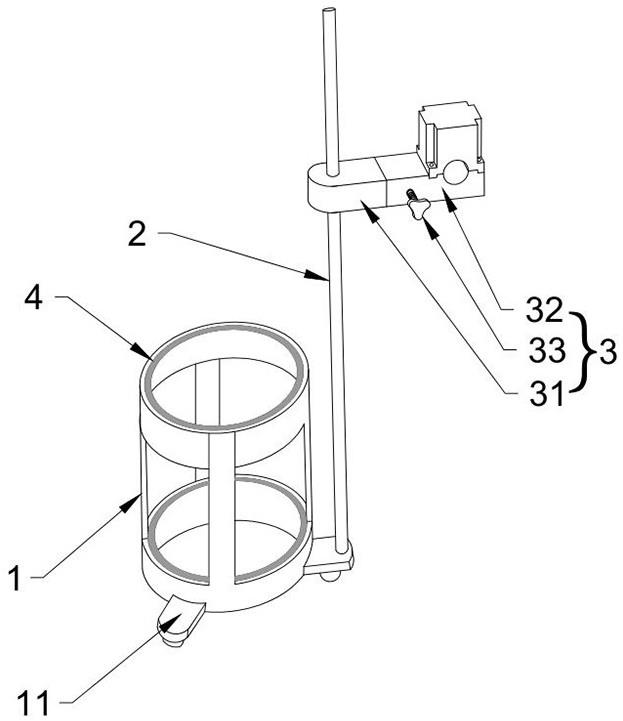

1.一种跟随病床的氧桶转运装置，包括容纳桶（1）和连接组件（3），其特征在于，所述容纳桶（1）上安装有支撑杆（2）；所述连接组件（3）包括第一安装部（31）、第二安装部（32）和螺钉部（33），所述第一安装部（31）上下滑动安装在所述支撑杆（2）上，所述第二安装部（32）用于连接病床栏杆；所述第二安装部（32）上设置有对应所述第一安装部（31）的插槽（3221）；所述第一安装部（31）上设置有第一螺孔（312），所述第二安装部（32）上设置有连通所述插槽（3221）且对应所述第一螺孔（312）的第二螺孔（3222），所述螺钉部（33）安装在所述第一螺孔（312）和所述第二螺孔（3222）内。

2.根据权利要求1所述的跟随病床的氧桶转运装置，其特征在于，所述第一安装部（31）上设置有插件（311）用于插入所述插槽（3221），所述插件（311）的形状和尺寸与所述插槽（3221）的形状和尺寸相同；所述第一螺孔（312）设置在所述插件（311）上。

3.根据权利要求1所述的跟随病床的氧桶转运装置，其特征在于，所述第二安装部（32）包括上安装件（321）和下安装件（322），所述上安装件（321）上设置有第一弧槽（3211），所述下安装件（322）设置有第二弧槽（3223），所述第一弧槽（3211）和所述第二弧槽（3223）共同配合夹持病床栏杆。

4.根据权利要求3所述的跟随病床的氧桶转运装置，其特征在于，所述上安装件（321）的底部凸出设置有嵌入部（3212），所述下安装件（322）的上表面对应所述嵌入部（3212）设置有嵌入槽（3224）；所述嵌入部（3212）和所述嵌入槽（3224）之间连接有螺钉。

5.根据权利要求1所述的跟随病床的氧桶转运装置，其特征在于，所述容纳桶（1）的内壁周向设置有棉布层（4）。

6.根据权利要求1所述的跟随病床的氧桶转运装置，其特征在于，所述容纳桶（1）的底部边沿向外延伸设置有支脚部（11），所述支撑杆（2）安装在所述支脚部（11）上。

7.根据权利要求1所述的跟随病床的氧桶转运装置，其特征在于，所述第一安装部（31）设置有滑孔（313），所述支撑杆（2）容纳在所述滑孔（313）内，所述滑孔（313）和所述支撑杆（2）的形状相同。

8.根据权利要求7所述的跟随病床的氧桶转运装置，其特征在于，所述滑孔（313）和所述支撑杆（2）均为圆柱体状。

9.根据权利要求6所述的跟随病床的氧桶转运装置，其特征在于，所述支脚部（11）的底面安装有滑轮。

10.根据权利要求1所述的跟随病床的氧桶转运装置，其特征在于，所述第一安装部（31）和第二安装部（32）均为铝材件。

技术总结
本技术公开了一种跟随病床的氧桶转运装置，涉及医疗用具领域，包括容纳桶和连接组件，所述容纳桶上安装有支撑杆；所述连接组件包括第一安装部、第二安装部和螺钉部，所述第一安装部上下滑动安装在所述支撑杆上，所述第二安装部用于连接病床栏杆；所述第二安装部上设置有对应所述第一安装部的插槽；所述第一安装部上设置有第一螺孔，所述第二安装部上设置有连通所述插槽且对应所述第一螺孔的第二螺孔，所述螺钉部安装在所述第一螺孔和所述第二螺孔内。本技术安装方便且连接稳固，不需要额外的人手转运氧桶，省事省力。

技术研发人员：周丽英,古宝剑,梁燕萍,岑嘉仪
受保护的技术使用者：佛山市南海区人民医院
技术研发日：20221125
技术公布日：2024/1/12
