一种种植用上颌窦内提骨凿

本技术属于口腔种植医疗器械的，具体涉及为一种种植用上颌窦内提骨凿。

背景技术：

1、当上颌后牙缺失时间较久，上颌窦的底壁就会下降，此时种植体就有可能穿透上颌窦壁，而上颌窦底提升术则是采用外科手术方法将上颌窦底抬高，并植入骨替代材料，这可有效增加骨的高度，从而使种植手术成为可能。

2、目前，冲顶法是使用较多的上颌窦内提方法之一，具有间接、局部、创伤小的优点。冲顶法为预备至接近上颌窦底时，术者改用种植专用的骨凿与骨锤，并利用手工锤击的力量提升窦底粘膜，同时植入骨替代材料，从而提升上颌窦高度。但现有冲顶法中使用骨锤锤击骨凿存在以下问题：1、手工敲击提升高度力度对于临床经验不足的术者难以控制，极有可能造成上颌窦穿通；2、在整个冲顶操作中，每提升1-2mm就需取出骨凿进行充填骨粉，这样反复操作较为繁琐。

3、经检索相关专利，我们发现关于“上颌窦内提骨凿”公开的专利虽然有很多，比如公告号为cn210962182u、cn210962182u和cn204484234u 的三件实用新型分别公开了上颌窦内提升骨凿的不同的方案，再比如公告号为cn210228251u 的实用新型也公开一种上颌窦内提升骨凿器械。上述这些公开专利虽然均在上颌窦内提骨凿进行不同的技术改造，但在预备至接近上颌窦底时，术者都要使用骨锤手工锤击的力量来提升窦底粘膜，实际上并没有解决上颌窦穿通以及骨粉同步填充的问题。

技术实现思路

1、本实用新型针对背景技术中现有诸多公开上颌窦内提骨凿中存在使用骨锤手工锤击的问题，我们引进微型电动推杆通过驱动模块控制其间隙性运动，在密闭管中驱动第一活塞推动第二活塞进行往复运动，从而代替手工锤击骨凿，为此，我们设计并提供了一种种植用上颌窦内提骨凿。

2、为达到上述目的，本实用新型采用了以下技术方案：一种种植用上颌窦内提骨凿，包括有手柄，其通过连接柄连接有骨凿端头，所述手柄包括有防滑柄体，并在其上设置有电动推送机构，所述电动推送机构通过间隙性往复运动使密闭的空气产生气体动力，所述连接柄包括中空管，其上分别连接有第一外螺纹密封接头和第一内螺纹密封接口，所述骨凿端头包括有端头主体，在其两端分别固定连接有内凹型凿头和第二外螺纹接头，在所述端头主体内壁上固定连接有封堵块，其上开设有通孔，位于所述第二外螺纹接头另外一侧的封堵块上通过拉伸弹簧连接有第二活塞，所述第二活塞活动设置在端头主体中，并在其上固定连接有骨锤头，所述骨锤头在所述电动推送机构的驱动下产生的气体动力进而使所述第二活塞做活塞运动，以此实现间隙性锤击而起到骨锤的作用，在所述端头主体上连通有骨粉输送管，并在其端口上连通有注射接口，所述注射接口用于外连接骨粉注射器。

3、作为上述技术方案的进一步补充说明，所述电动推送机构包括安装在所述防滑柄体上的控制按钮、以及安装在其内的电池、微型电动推杆以及与所述控制按钮连接的驱动模块，所述微型电动推杆通过所述驱动模块与所述电池相连接，并由所述控制按钮控制其往复运行，所述微型电动推杆的输出端通过推送连杆与第一活塞相连接，所述第一活塞活动设置在套管内，并在所述微型电动推杆的驱动下做活塞运动，在所述套管的端口上固定连接有与所述第一内螺纹密封接口相连接的第一外螺纹接头，所述套管固定连接在所述防滑柄体的一端头上，在其另一端上安装有电池盖帽。

4、作为上述技术方案的进一步解释及限定，所述套管由透明材料制成，并在其侧壁上设置有刻度，其便于观察所述第一活塞的运动，以此判断提升高度。

5、作为上述技术方案的进一步补充说明，还包括有密封设置于所述连接柄与骨凿端头之间的照明管件，所述照明管件用于改善口腔内部光线环境，辅助术者观测口腔内部情况。

6、作为上述技术方案的进一步补充说明，所述照明管件包括有管件主体、以及在其两端分别设置有第二外螺纹密封接头和第二内螺纹密封接口，在所述管件主体上内嵌装有纽扣电池和开关按钮，且在其一侧面上嵌装有多个照明灯珠，多个所述照明灯珠均通过所述开关按钮控制其与所述纽扣电池之间电路的通断，以此实现照明。

7、与现有的上颌窦内提骨凿相比，本实用新型具有以下优点：

8、1、本实用新型在手柄上分别安装微型电动推杆、控制按钮、驱动模块以及电池，微型电动推杆在驱动模块控制下通过推送连杆连接第一活塞，将近端第一活塞的活塞运动通过密闭空气介质传输，使得远端第二活塞跟随活塞运动，进而驱动骨锤头实现锤击动作，代替手工使用骨锤锤击。

9、2、本实用新型将第一活塞外的套管采用透明材料制成，并在套管侧壁上设置有刻度，便于观察第一活塞的运动，以此判断提升高度。

10、3、本实用新型在端头主体上连通有骨粉输送管，并在其端口上连通有注射接口，这样每当完成一轮的锤击操作后，我们就可以通过在注射接口上连接的推送注射器，将骨粉按照一定的量推送进行填充。这样可以大大减少锤击、填充骨粉带来操作上的不便，缩短整个操作时间。

技术特征：

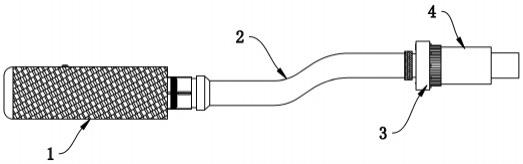

1.一种种植用上颌窦内提骨凿，包括有手柄（1），其通过连接柄（2）连接有骨凿端头（4），其特征在于：所述手柄（1）包括有防滑柄体（101），并在其上设置有电动推送机构，所述电动推送机构通过间隙性往复运动使密闭的空气产生气体动力，所述连接柄（2）包括中空管（201），其上分别连接有第一外螺纹密封接头（202）和第一内螺纹密封接口（203），所述骨凿端头（4）包括有端头主体（401），在其两端分别固定连接有内凹型凿头（402）和第二外螺纹接头（403），在所述端头主体（401）内壁上固定连接有封堵块（404），其上开设有通孔（405），位于所述第二外螺纹接头（403）另外一侧的封堵块（404）上通过拉伸弹簧（13）连接有第二活塞（14），所述第二活塞（14）活动设置在端头主体（401）中，并在其上固定连接有骨锤头（15），所述骨锤头（15）在所述电动推送机构的驱动下产生的气体动力进而使所述第二活塞（14）做活塞运动，以此实现间隙性锤击而起到骨锤的作用，在所述端头主体（401）上连通有骨粉输送管（16），并在其端口上连通有注射接口（17），所述注射接口（17）用于外连接骨粉注射器（5）。

2.根据权利要求1所述的一种种植用上颌窦内提骨凿，其特征在于：所述电动推送机构包括安装在所述防滑柄体（101）上的控制按钮（7）、以及安装在其内的电池（9）、微型电动推杆（6）以及与所述控制按钮（7）连接的驱动模块（8），所述微型电动推杆（6）通过所述驱动模块（8）与所述电池（9）相连接，并由所述控制按钮（7）控制其往复运行，所述微型电动推杆（6）的输出端通过推送连杆（10）与第一活塞（11）相连接，所述第一活塞（11）活动设置在套管（103）内，并在所述微型电动推杆（6）的驱动下做活塞运动，在所述套管（103）的端口上固定连接有与所述第一内螺纹密封接口（203）相连接的第一外螺纹接头（104），所述套管（103）固定连接在所述防滑柄体（101）的一端头上，在其另一端上安装有电池盖帽（102）。

3.根据权利要求2所述的一种种植用上颌窦内提骨凿，其特征在于：所述套管（103）由透明材料制成，并在其侧壁上设置有刻度（12），其便于观察所述第一活塞（11）的运动，以此判断提升高度。

4.根据权利要求1至3中任一项所述的一种种植用上颌窦内提骨凿，其特征在于：还包括有密封设置于所述连接柄（2）与骨凿端头（4）之间的照明管件（3），所述照明管件（3）用于改善口腔内部光线环境，辅助术者观测口腔内部情况。

5.根据权利要求4所述的一种种植用上颌窦内提骨凿，其特征在于：所述照明管件（3）包括有管件主体（301）、以及在其两端分别设置有第二外螺纹密封接头（306）和第二内螺纹密封接口（305），在所述管件主体（301）上内嵌装有纽扣电池（302）和开关按钮（304），且在其一侧面上嵌装有多个照明灯珠（303），多个所述照明灯珠（303）均通过所述开关按钮（304）控制其与所述纽扣电池（302）之间电路的通断，以此实现照明。

技术总结
本技术属于口腔种植医疗器械的技术领域，公开了一种种植用上颌窦内提骨凿。本技术包括手柄、连接柄、照明管件、骨凿端头以及骨粉注射器等五部分，其中在手柄上分别安装微型电动推杆、控制按钮、驱动模块以及电池，微型电动推杆在驱动模块控制下使近端第一活塞做活塞运动，通过密闭空气介质传输远端第二活塞跟随活塞运动，进而驱动骨锤实现锤击动作；同时套管采用透明材料制成，并增加刻度，便于观察第一活塞的运动来判断提升高度。本技术=在端头主体上连通有骨粉输送管，并在其端口上连通有注射接口，推送注射器通过注射接口相连接，这样每当完成一轮的锤击操作后，我们就可以将骨粉按照一定的量推送进行填充，大大缩短操作时间。

技术研发人员：王兴,赵翔宇,田春瑞,周紫蓝,陈小航,郝雨佳
受保护的技术使用者：山西医科大学口腔医院
技术研发日：20221129
技术公布日：2024/1/12
