一种丸剂中药制丸装置的制作方法

本技术涉及制丸机，特别涉及一种丸剂中药制丸装置。

背景技术：

1、中药制丸机可生产蜜丸、浓缩丸、水蜜丸、水丸、丸状食品，还可以包衣和烘干，使制成的药丸均匀美观，特别适用于小型药厂、大中型药厂试制室、中医药研究所、医院、私人诊所、中药店、名贵滋补品现场加工销售点、整机采用不锈钢制作，符合gmp标准。且体积小，耗能低，效率高，噪音小，无污染，操作简单，安全可靠，采用220v照明电，取电极为方便。

2、如现有技术中，公开(公告)号：cn213852056u，专利标题：中药丸制丸机，该实用新型涉及一种中药丸制丸机，包括搅拌盒，所述搅拌盒的上端设有可拆卸的盒盖，所述搅拌盒上设有搅拌腔，所述盒盖的底部设有位于搅拌腔内且可转动的搅拌叶，所述搅拌盒的底部设有用于启闭搅拌盒底部且可水平旋转的活动板，所述搅拌盒的下方设有锥形挤压室，所述搅拌腔连接锥形挤压室，所述锥形挤压室内设有锥形螺旋叶，所述锥形螺旋叶与搅拌叶之间可拆卸连接，所述锥形挤压室的下方设有的制丸装置。本实用新型具有设备体积较小，占用空间小、结构简单易于操作且使用成本低等问题等特点。

3、然而市面上有很多如上述专利中的制丸机，具备搅拌中药药剂的搅拌桶，搅拌后再进行制丸，然而这种设备往往需要自行向搅拌桶内添加中药和水，这样就无法保证药剂定量添加，同时无法保证药剂与水的比例是否适量，最终将导致无法成功制丸，为了对此进行改善，需要设计一种丸剂中药制丸装置。

技术实现思路

1、本实用新型要解决上述的技术问题，提供一种丸剂中药制丸装置。

2、为了解决上述技术问题，本实用新型的技术方案具体如下：

3、一种丸剂中药制丸装置，包括制丸机本体，所述制丸机本体上具有搅拌腔用以搅拌中药，还包括：

4、定量下料斗，其设置在所述制丸机本体的所述搅拌腔上方；

5、下端封闭结构，其设置在所述定量下料斗下端部用以可开关的封堵所述定量下料斗的下端出口；

6、称量机构，其连接在所述制丸机本体外侧表面上用以支撑所述定量下料斗并称量所述定量下料斗重量；

7、以及冲水式注水机构，其设置在所述制丸机本体上用以向所述定量下料斗内注水。

8、优选的，所述定量下料斗内侧壁面为锥形漏斗状。

9、优选的，所述下端封闭结构包括：

10、插入开口，其开设在所述定量下料斗下端部侧表面上并与所述定量下料斗下端部出口处连通；

11、插入封板，其通过所述插入开口插入所述定量下料斗下端部出口内用以封堵出口；

12、以及环形凹槽，其环设于所述定量下料斗下端部出口位置的内壁上并与所述插入开口连通，所述环形凹槽用以使所述插入封板插入。

13、优选的，所述插入封板上位于所述定量下料斗外侧的一端连接有拉环。

14、优选的，所述称量机构包括连接在所述制丸机本体外侧表面上的电子秤，所述电子秤上方设有托盘，所述托盘与所述定量下料斗外侧表面之间通过支撑架连接。

15、优选的，所述冲水式注水机构包括：

16、水管，其接通自来水管道，所述水管固定在所述制丸机本体外侧表面上并延伸至所述定量下料斗上方；

17、以及喷头，其数量为多个并设置在所述水管上位于所述定量下料斗上方的位置，所述喷头与所述水管连通。

18、本实用新型具有以下的有益效果：

19、本实用新型的一种丸剂中药制丸装置，通过定量下料斗向下方的制丸机本体中的搅拌腔内下料，同时利用称量机构对定量下料斗的实时称重，能够保证定量下料斗投料分量的准确度，提升制丸机的制丸质量。

技术特征：

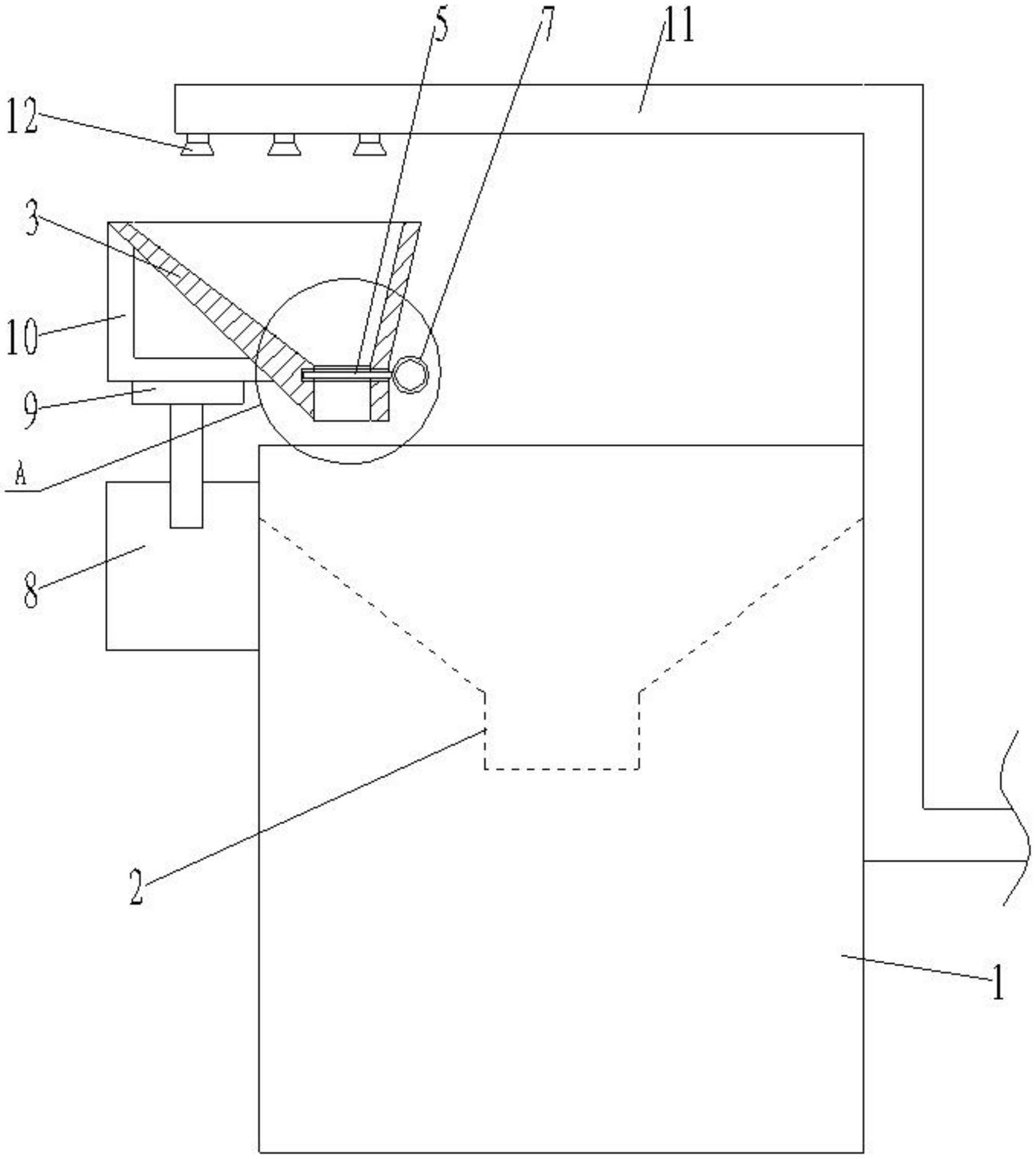

1.一种丸剂中药制丸装置，包括制丸机本体(1)，所述制丸机本体(1)上具有搅拌腔(2)用以搅拌中药，其特征在于，还包括：

2.根据权利要求1所述的一种丸剂中药制丸装置，其特征在于，所述定量下料斗(3)内侧壁面为锥形漏斗状。

3.根据权利要求1所述的一种丸剂中药制丸装置，其特征在于，所述下端封闭结构包括：

4.根据权利要求3所述的一种丸剂中药制丸装置，其特征在于，所述插入封板(5)上位于所述定量下料斗(3)外侧的一端连接有拉环(7)。

5.根据权利要求1所述的一种丸剂中药制丸装置，其特征在于，所述称量机构包括连接在所述制丸机本体(1)外侧表面上的电子秤(8)，所述电子秤(8)上方设有托盘(9)，所述托盘(9)与所述定量下料斗(3)外侧表面之间通过支撑架(10)连接。

6.根据权利要求1所述的一种丸剂中药制丸装置，其特征在于，所述冲水式注水机构包括：

技术总结
本技术为一种丸剂中药制丸装置，涉及制丸机领域。技术特征包括制丸机本体，所述制丸机本体上具有搅拌腔用以搅拌中药，还包括：定量下料斗，其设置在所述制丸机本体的所述搅拌腔上方；下端封闭结构，其设置在所述定量下料斗下端部用以可开关的封堵所述定量下料斗的下端出口；称量机构，其连接在所述制丸机本体外侧表面上用以支撑所述定量下料斗并称量所述定量下料斗重量；以及冲水式注水机构，其设置在所述制丸机本体上用以向所述定量下料斗内注水。通过定量下料斗向下方的制丸机本体中的搅拌腔内下料，同时利用称量机构对定量下料斗的实时称重，能够保证定量下料斗投料分量的准确度，提升制丸机的制丸质量。

技术研发人员：张环宇
受保护的技术使用者：吉林省寰宇济民科技有限公司
技术研发日：20221130
技术公布日：2024/1/12
