一种消化护理鼻饲管固定装置的制作方法

本技术涉及医疗器械，尤其涉及一种消化护理鼻饲管固定装置。

背景技术：

1、鼻饲管是一种经鼻孔插入，经由咽部，通过食管到达胃部，用以向胃中注射液体以提供给患者必须的食物和营养，多用于食道疾病的患者，是一种临床上常用的食道疾病辅助治疗手段；留置鼻饲管后，鼻饲管的一部分需要留在鼻腔外部，对其进行固定，便于其和营养泵对接，同时要防止其被牵动、脱落；

2、现有鼻饲管固定，大多由医护人员使用医用胶带将鼻饲管固定在患者面部，固定的稳定性较差，且去除时需撕开医用胶带给患者带来疼痛，为此我们提出一种消化护理鼻饲管固定装置。

技术实现思路

1、为解决上述技术问题，本实用新型提供一种消化护理鼻饲管固定装置。

2、本实用新型提供的消化护理鼻饲管固定装置包括：卡接框，所述卡接框的两端对称铰接有框腿，所述卡接框的外壁滑动穿设有滑动块，所述滑动块的底端焊接有连杆，所述连杆距离滑动块较远一端焊接有第一固定杆，所述第一固定杆的底端铰接有第二固定杆，所述第一固定杆与第二固定杆相近端均开设有穿管孔，且穿管孔内部穿设有鼻饲管体，所述第一固定杆与第二固定杆之间焊接有一个弹簧。

3、优选的，所述框腿的内部等距开设有定位孔，所述框腿距离卡接框较远一端粘合有加固绳。

4、优选的，所述滑动块的内部穿设有螺栓，且螺栓贯穿滑动块与卡接框抵接。

5、优选的，所述第一固定杆与第二固定杆呈剪状铰接，且第一固定杆与第二固定杆长度相等。

6、优选的，所述卡接框的外壁包裹有保护垫，且保护垫的材质为天然橡胶。

7、优选的，所述框腿距离卡接框较远一端呈钩状，且框腿的外壁包裹有绝缘层。

8、与相关技术相比较，本实用新型提供的消化护理鼻饲管固定装置具有如下有益效果：通过设置的卡接框、框腿、滑动块、连杆、第一固定杆、第二固定杆、弹簧与穿管孔，医护人员首先将卡接框卡在患者鼻梁处，并将与卡接框铰接的框腿穿过患者头发卡接在患者耳朵上方，此时挤压呈剪状铰接的第一固定杆与第二固定杆，使其内部均开设的穿管孔逐渐重合，与此同时两端分别与第一固定杆和第二固定杆焊接的弹簧受力收缩，直至第一固定杆与第二固定杆内部均开设的穿管孔重合时，将鼻饲管体依次穿过重合的穿管孔进入患者鼻腔，最终松开挤压的第一固定杆与第二固定杆，弹簧回弹推动第一固定杆与第二固定杆分离对鼻饲管体夹持固定，有效的避免了现有装置固定的稳定性较差，且去除时给患者带来疼痛，有利于增加管道固定稳定性，且该装置可重复利用并增加患者使用舒适性。

技术特征：

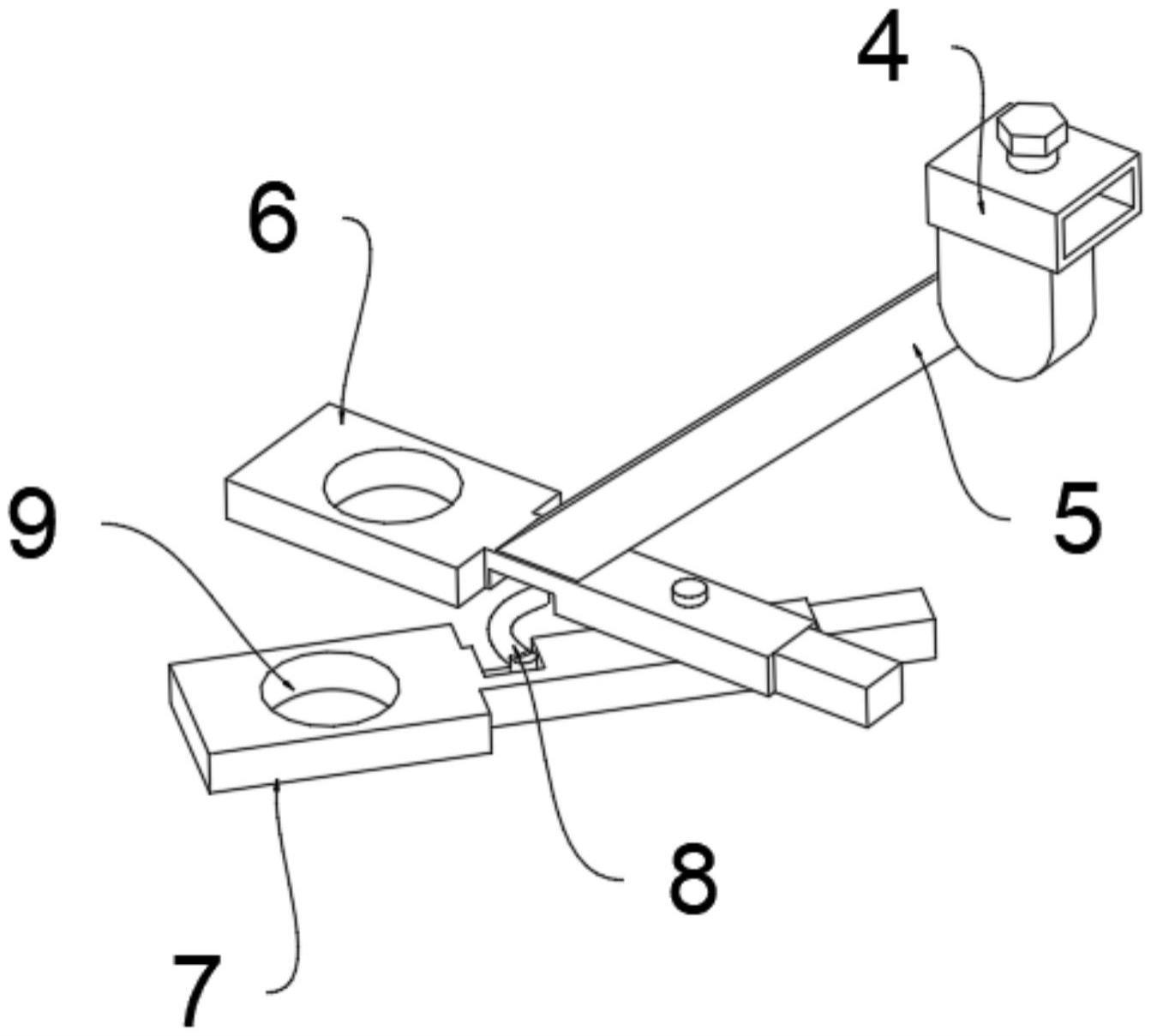

1.一种消化护理鼻饲管固定装置，包括：卡接框(2)，其特征在于，所述卡接框(2)的两端对称铰接有框腿(3)，所述卡接框(2)的外壁滑动穿设有滑动块(4)，所述滑动块(4)的底端焊接有连杆(5)，所述连杆(5)距离滑动块(4)较远一端焊接有第一固定杆(6)，所述第一固定杆(6)的底端铰接有第二固定杆(7)，所述第一固定杆(6)与第二固定杆(7)相近端均开设有穿管孔(9)，且穿管孔(9)内部穿设有鼻饲管体(1)，所述第一固定杆(6)与第二固定杆(7)之间焊接有一个弹簧(8)。

2.根据权利要求1所述的消化护理鼻饲管固定装置，其特征在于，所述框腿(3)的内部等距开设有定位孔(11)，所述框腿(3)距离卡接框(2)较远一端粘合有加固绳(10)。

3.根据权利要求1所述的消化护理鼻饲管固定装置，其特征在于，所述滑动块(4)的内部穿设有螺栓，且螺栓贯穿滑动块(4)与卡接框(2)抵接。

4.根据权利要求1所述的消化护理鼻饲管固定装置，其特征在于，所述第一固定杆(6)与第二固定杆(7)呈剪状铰接，且第一固定杆(6)与第二固定杆(7)长度相等。

5.根据权利要求1所述的消化护理鼻饲管固定装置，其特征在于，所述卡接框(2)的外壁包裹有保护垫，且保护垫的材质为天然橡胶。

6.根据权利要求1所述的消化护理鼻饲管固定装置，其特征在于，所述框腿(3)距离卡接框(2)较远一端呈钩状，且框腿(3)的外壁包裹有绝缘层。

技术总结
本技术提供一种消化护理鼻饲管固定装置。所述消化护理鼻饲管固定装置包括卡接框，所述卡接框的两端对称铰接有框腿，所述卡接框的外壁滑动穿设有滑动块，所述滑动块的底端焊接有连杆，所述连杆距离滑动块较远一端焊接有第一固定杆，所述第一固定杆的底端铰接有第二固定杆，所述第一固定杆与第二固定杆相近端均开设有穿管孔，且穿管孔内部穿设有鼻饲管体，所述第一固定杆与第二固定杆之间焊接有一个弹簧。本技术，通过设置的卡接框、框腿、滑动块、连杆、第一固定杆、第二固定杆、弹簧与穿管孔，有效的避免了现有装置固定的稳定性较差，且去除时给患者带来疼痛，有利于增加管道固定稳定性，且该装置可重复利用并增加患者使用舒适性。

技术研发人员：李建
受保护的技术使用者：中国人民解放军总医院第一医学中心
技术研发日：20221201
技术公布日：2024/1/12
