本技术涉及心电图胸导联,尤其涉及一种一体式胸导联固定器。
背景技术:
1、心电图胸导联指胸部的单极导联,一般常做的导联有v1-v6导联。v1导联的位置在胸骨右缘第四肋间,v2导联的位置在胸骨左缘第四肋间,v4导联的位置为左锁骨中线第五肋间,v3导联在v2导联与v4导联连线的中点位置,v5导联为左腋前线与v4同一水平面上,v6导联为左腋中线与v4同一水平面上。
2、现有的心电图胸导联的导线由于比较长,因此常常会互相缠在一起,解开比较费时;其次医护人员需要将不同导联对应贴在患者身体上的不同位置,医护人员有时会不慎将导联顺序和位置贴错,进而降低了心电图监测操作效率。
技术实现思路
1、本实用新型实施例所要解决的技术问题在于,针对心电图导联线由于比较长,常常互相缠绕,另外医护人员偶有不慎记错贴错顺序和位置,导致心电图监测操作效率降低的问题,提出了一种一体式心电图胸导联固定器。

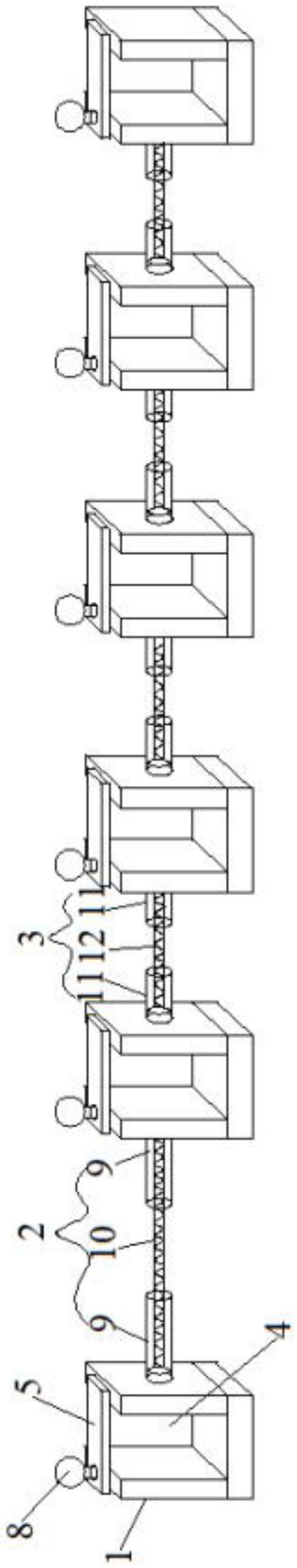

2、为了解决上述技术问题,本实用新型实施例提供了一种一体式心电图胸导联固定器,该一体式心电图胸导联固定器包括:依次连接设置的六个固定模具,第一个固定模具与第二个固定模具之间通过长弹性连接件连接,后五个固定模具之间依次通过短弹性连接件连接,固定模具为方形体结构,其上开设有贯穿前后侧的凹槽,固定模具的一侧顶部转动连接有硅胶块,硅胶块覆盖设置于凹槽的凹槽口上。
3、其中,固定模具的一侧顶部中心开设有内螺纹孔,硅胶块固定连接于转轴的顶部,转轴的外壁上设置有外螺纹,转轴插设于内螺纹孔中与固定模具转动连接,硅胶块上设置有把手。
4、其中,长弹性连接件包括两个长软胶管以及长细塑料弹性绳,两个长软胶管的一端分别与第一个固定模具的侧壁和第二个固定模具的侧壁固定连接,长细塑料弹性绳的两端分别穿入两个长软胶管内与长软胶管固定连接。
5、其中,长细塑料弹性绳在原长状态下的长度大于两个长软胶管的长度之和。
6、其中,短弹性连接件包括两个短软胶管以及短细塑料弹性绳,两个短软胶管的一端分别与后五个固定模具中的两个相邻的固定模具的侧壁固定连接,短细塑料弹性绳的两端分别穿入两个短软胶管内与短软胶管固定连接。
7、其中,短细塑料弹性绳在原长状态下的长度大于两个短软胶管的长度之和。
8、实施本实用新型实施例,具有如下有益效果:
9、使用本一体式心电图胸导联固定器,将导联线放于固定器相应的凹槽,可避免各个胸导联线互相缠绕在一起,医护人员操作定位更清晰,可避免不慎将导联顺序及位置贴错,有效提高了心电图操作的效率。
1.一种一体式心电图胸导联固定器,其特征在于,包括:依次连接设置的六个固定模具,第一个所述固定模具与第二个所述固定模具之间通过长弹性连接件连接,后五个所述固定模具之间依次通过短弹性连接件连接,所述固定模具为方形体结构,其上开设有贯穿前后侧的凹槽,所述固定模具的一侧顶部转动连接有硅胶块,所述硅胶块覆盖设置于所述凹槽的凹槽口上。
2.根据权利要求1所述的一体式心电图胸导联固定器,其特征在于,所述固定模具的一侧顶部中心开设有内螺纹孔,所述硅胶块固定连接于转轴的顶部,所述转轴的外壁上设置有外螺纹,所述转轴插设于所述内螺纹孔中与所述固定模具转动连接,所述硅胶块上设置有把手。
3.根据权利要求1所述的一体式心电图胸导联固定器,其特征在于,所述长弹性连接件包括两个长软胶管以及长细塑料弹性绳,两个所述长软胶管的一端分别与第一个所述固定模具的侧壁和第二个所述固定模具的侧壁固定连接,所述长细塑料弹性绳的两端分别穿入两个所述长软胶管内与所述长软胶管固定连接。
4.根据权利要求3所述的一体式心电图胸导联固定器,其特征在于,所述长细塑料弹性绳在原长状态下的长度大于两个所述长软胶管的长度之和。
5.根据权利要求1所述的一体式心电图胸导联固定器,其特征在于,所述短弹性连接件包括两个短软胶管以及短细塑料弹性绳,两个所述短软胶管的一端分别与后五个所述固定模具中的两个相邻的所述固定模具的侧壁固定连接,所述短细塑料弹性绳的两端分别穿入两个所述短软胶管内与所述短软胶管固定连接。
6.根据权利要求5所述的一体式心电图胸导联固定器,其特征在于,所述短细塑料弹性绳在原长状态下的长度大于两个所述短软胶管的长度之和。
