水箱及其导热板以及通气治疗设备的制作方法

本技术涉及通气治疗设备领域，具体地涉及一种水箱的导热板、包括该导热板的水箱以及包括该水箱的通气治疗设备。

背景技术：

1、通气治疗设备，例如呼吸机，一般包括主机、湿化装置(一般包括作为水源的水箱)和呼吸面罩，主机产生的吸入气体通过湿化装置加温、加湿后供至呼吸面罩供患者吸入。通过采用湿化装置对吸入气体进行加温、加湿，可以预防和减少机械通气患者呼吸道继发感染以及对心肺系统的刺激，保持肺泡湿润，增强其活性，促进气体交换，同时还能减少热量和呼吸道水分的消耗，使气道不易产生痰痂，并降低分泌物的粘稠度，促进排痰，防止气道堵塞，提高患者对机械通气的顺应性。

2、现有技术中，为了对吸入气体进行加温、加湿，通常是将水箱的底壁的一部分设置为导热板，在导热板的下方贴合设置发热板，发热板产生的热量通过导热板传递至水箱内的水。其中，由于导热板与水的接触面积较小，导致水箱的加湿效率较低。

技术实现思路

1、本实用新型的目的是解决现有水箱的导热板与水的接触面积较小，导致加湿效率较低的问题。

2、为了实现上述目的，本实用新型第一方面提供一种水箱的导热板，所述导热板包括第一底壁，所述第一底壁具有向下突出的突出部分，所述导热板设置为能够置于水箱的储水腔内，并且所述突出部分能够伸出所述储水腔的底壁上的开口，使得所述第一底壁的其他部分与所述储水腔的底壁至少部分地贴合。

3、本实用新型通过上述技术方案提供的水箱的导热板，导热板可以安装在水箱的储水腔内，导热板的突出部分可以与发热板接触吸收热量，并将热量传导至导热板的其他部分。所述导热板与水箱内水的接触面积较大，相比于现有技术，能够提高加湿效率。

4、可选地，所述突出部分位于所述第一底壁的中央。

5、可选地，所述导热板还包括从所述第一底壁的周边向上延伸的周壁，所述周壁能够与所述储水腔的周壁至少部分地贴合。

6、可选地，所述周壁的高度小于所述储水腔的周壁的高度的一半。

7、本实用新型第二方面提供一种水箱，所述水箱包括壳体和以上所述的水箱的导热板，所述壳体包括限定于内部的储水腔，所述导热板设置在所述储水腔内，所述突出部分经所述储水腔的底壁上的开口伸出。

8、本实用新型通过上述技术方案提供的水箱，通过采用上述导热板，能够提高水箱的加湿效率。

9、可选地，所述储水腔的底壁的至少一部分与所述导热板的第一底壁之间具有间隙。

10、可选地，所述储水腔的周壁的至少一部分与所述导热板的周壁之间具有间隙。

11、可选地，所述壳体包括相互盖合的上壳和下壳，所述上壳和所述下壳之间设置有密封圈，所述储水腔由所述上壳和所述下壳一起限定形成。

12、可选地，所述下壳包括与所述导热板配合的第一部分以及与所述上壳配合的第二部分，所述导热板的周壁的端部与所述第一部分和所述第二部分密封连接。

13、可选地，所述周壁的端部朝向所述水箱的外部延伸，所述第一部分和所述第二部分之间形成用于容纳所述端部的空间，所述端部插入到所述空间中，并通过超声焊接或者胶粘的方式与所述第一部分和所述第二部分密封连接。

14、本实用新型第三方面提供一种通气治疗设备，包括主机、发热板以及以上所述的水箱，所述主机具有用于安装所述水箱的水箱安装腔以及用于限定所述水箱安装腔的第二底壁，所述第二底壁上设置有供所述发热板安装的安装槽，所述水箱安装在所述水箱安装腔中，所述发热板安装在所述安装槽内，所述突出部分与所述发热板相贴合。

15、本实用新型通过上述技术方案提供的通气治疗设备，主机产生的吸入气体可通过水箱加温、加湿，且加湿效率较高。

16、可选地，所述水箱安装腔为敞口状，所述水箱安装腔由所述第二底壁和从所述第二底壁的一侧向上延伸的侧壁限定形成。

17、本实用新型的其它特征和优点将在随后的具体实施方式部分予以详细说明。

技术特征：

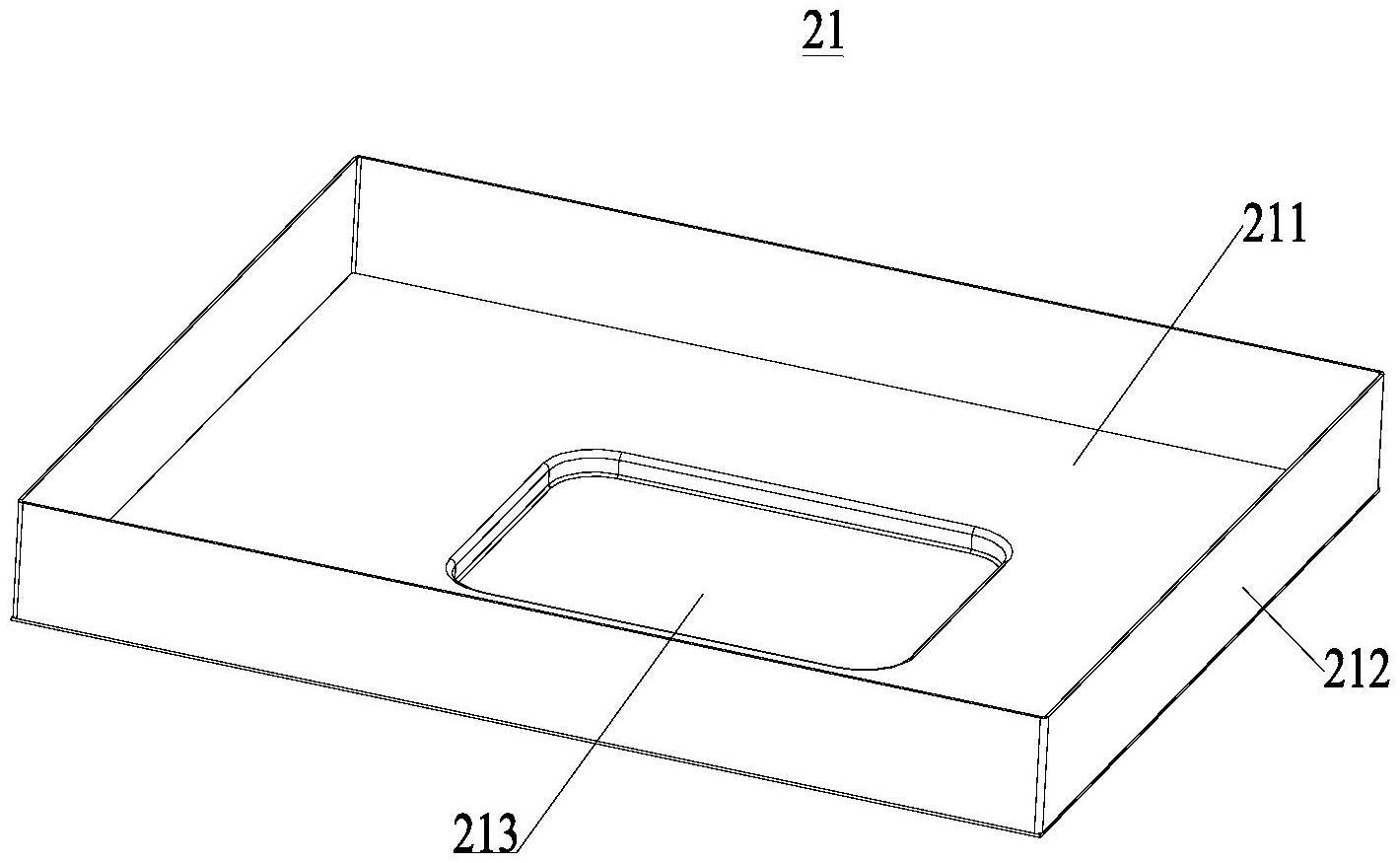

1.一种水箱的导热板，其特征在于，所述导热板(21)包括第一底壁(211)，所述第一底壁(211)具有向下突出的突出部分(213)，所述导热板(21)设置为能够置于水箱(20)的储水腔(22)内，并且所述突出部分(213)能够伸出所述储水腔(22)的底壁上的开口，使得所述第一底壁(211)的其他部分与所述储水腔(22)的底壁至少部分地贴合。

2.根据权利要求1所述的水箱的导热板，其特征在于，所述突出部分(213)位于所述第一底壁(211)的中央；和/或

3.根据权利要求2所述的水箱的导热板，其特征在于，所述周壁(212)的高度小于所述储水腔(22)的周壁的高度的一半。

4.一种水箱，其特征在于，所述水箱(20)包括壳体和权利要求1-3中任意一项所述的水箱的导热板，所述壳体包括限定于内部的储水腔(22)，所述导热板(21)设置在所述储水腔(22)内，所述突出部分(213)经所述储水腔(22)的底壁上的开口伸出。

5.根据权利要求4所述的水箱，其特征在于，

6.根据权利要求5所述的水箱，其特征在于，所述壳体包括相互盖合的上壳(23)和下壳(24)，所述上壳(23)和所述下壳(24)之间设置有密封圈(25)，所述储水腔(22)由所述上壳(23)和所述下壳(24)一起限定形成。

7.根据权利要求6所述的水箱，其特征在于，所述下壳(24)包括与所述导热板(21)配合的第一部分(243)以及与所述上壳(23)配合的第二部分(244)，所述导热板(21)的周壁(212)的端部与所述第一部分(243)和所述第二部分(244)密封连接。

8.根据权利要求7所述的水箱，其特征在于，所述周壁(212)的端部朝向所述水箱(20)的外部延伸，所述第一部分(243)和所述第二部分(244)之间形成用于容纳所述端部的空间，所述端部插入到所述空间中，并通过超声焊接或者胶粘的方式与所述第一部分(243)和所述第二部分(244)密封连接。

9.一种通气治疗设备，其特征在于，包括主机(10)、发热板(30)以及权利要求4-8中任意一项所述的水箱(20)，所述主机(10)具有用于安装所述水箱(20)的水箱安装腔(11)以及用于限定所述水箱安装腔(11)的第二底壁(12)，所述第二底壁(12)上设置有供所述发热板(30)安装的安装槽(121)，所述水箱(20)安装在所述水箱安装腔(11)中，所述发热板(30)安装在所述安装槽(121)内，所述突出部分(213)与所述发热板(30)相贴合。

10.根据权利要求9所述的通气治疗设备，其特征在于，所述水箱安装腔(11)为敞口状，所述水箱安装腔(11)由所述第二底壁(12)和从所述第二底壁(12)的一侧向上延伸的侧壁(13)限定形成。

技术总结
本技术涉及通气治疗设备领域，公开了一种水箱及其导热板以及通气治疗设备。所述导热板(21)包括第一底壁(211)，所述第一底壁(211)具有向下突出的突出部分(213)，所述导热板(21)设置为能够置于水箱(20)的储水腔(22)内，并且所述突出部分(213)能够伸出所述储水腔(22)的底壁上的开口，使得所述第一底壁(211)的其他部分与所述储水腔(22)的底壁至少部分地贴合。本技术的上述导热板可以安装在水箱的储水腔内，导热板的突出部分可以与发热板接触吸收热量，并将热量传导至导热板的其他部分。所述导热板与水箱内水的接触面积较大，相比于现有技术，能够提高加湿效率。

技术研发人员：智建鑫,庄志
受保护的技术使用者：东莞怡和嘉业医疗科技有限公司
技术研发日：20221206
技术公布日：2024/1/12
