一种红外线定位仪开关手柄的制作方法

本技术属于开关手柄，具体涉及一种红外线定位仪开关手柄。

背景技术：

1、目前医疗用的红外线定位仪的开关是红外线定位仪前面的按钮开关来控制的红外线定位仪的通断，医生在手术前通过机械臂调整红外线定位仪的角度，然后再点击红外线定位仪按钮开关进而实现对病人的头颅的定位。调整红外线定位仪的角度也是需要在红外线定位仪上安装一个手柄(手柄只是起到方便移动调整机械臂进而实现调整红外线定位仪角度的功能)，这样也操作也相对简单些。

2、目前，现有的方式医生首先通过手柄来调整红外线定位仪的角度，医生的眼睛要注视着显示屏，看是否移动到了合适的位置，红外线定位仪的角度调整好了后，医生又要回过头来用手点击红外线定位仪的按钮开关，这样的操作相对繁琐，也不能实现在医生调整好红外线定位仪的角度、眼睛注视着显示屏的时候点击红外线定位仪按钮开关，操作相对繁琐，消耗医生的耐心，还存在一定的安全隐患，为此我们提出一种红外线定位仪开关手柄。

技术实现思路

1、本实用新型的目的在于提供一种红外线定位仪开关手柄，以解决上述背景技术中提出现有的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种红外线定位仪开关手柄，包括红外线定位仪本体、连接板和按钮开关，所述红外线定位仪本体的一侧设有连接板，所述连接板通过设有的安装螺丝和螺丝孔与红外线定位仪本体固定连接，所述连接板的一端设有机械臂，所述机械臂与连接板固定连接，所述机械臂的外部一侧通过设有的法兰固定安装有转接件，所述机械臂远离红外线定位仪本体的一端也设有连接板，所述机械臂远离红外线定位仪本体的一端连接板的一侧固定安装有手柄。

3、优选的，所述机械臂与转接件固定连接的一侧设有穿线孔，所述机械臂设有穿线孔的一侧还设有线槽，所述线槽延伸至连接板的底端。

4、优选的，所述手柄的顶端远离机械臂的一侧设有按钮开关，所述按钮开关通过镶嵌的方式固定设置于手柄的顶端一侧。

5、优选的，所述按钮与红外线定位仪本体之间通过设有的导线进行电性连接，所述导线通过穿线孔设置于线槽的内部。

6、与现有技术相比，本实用新型的有益效果是：

7、1、通过在手柄上安装按钮开关，可以在医生调整好红外线定位仪后可以即时的按钮手柄上按钮开关，实现对红外线定位仪开关的通断。减少了医生回头的一个动作，优化了以前结构的不足。

8、2、通过对转接件的设计，使其可以根据机械臂末端不同的尺寸法兰进行调整安装，也增加了整体的美观。

技术特征：

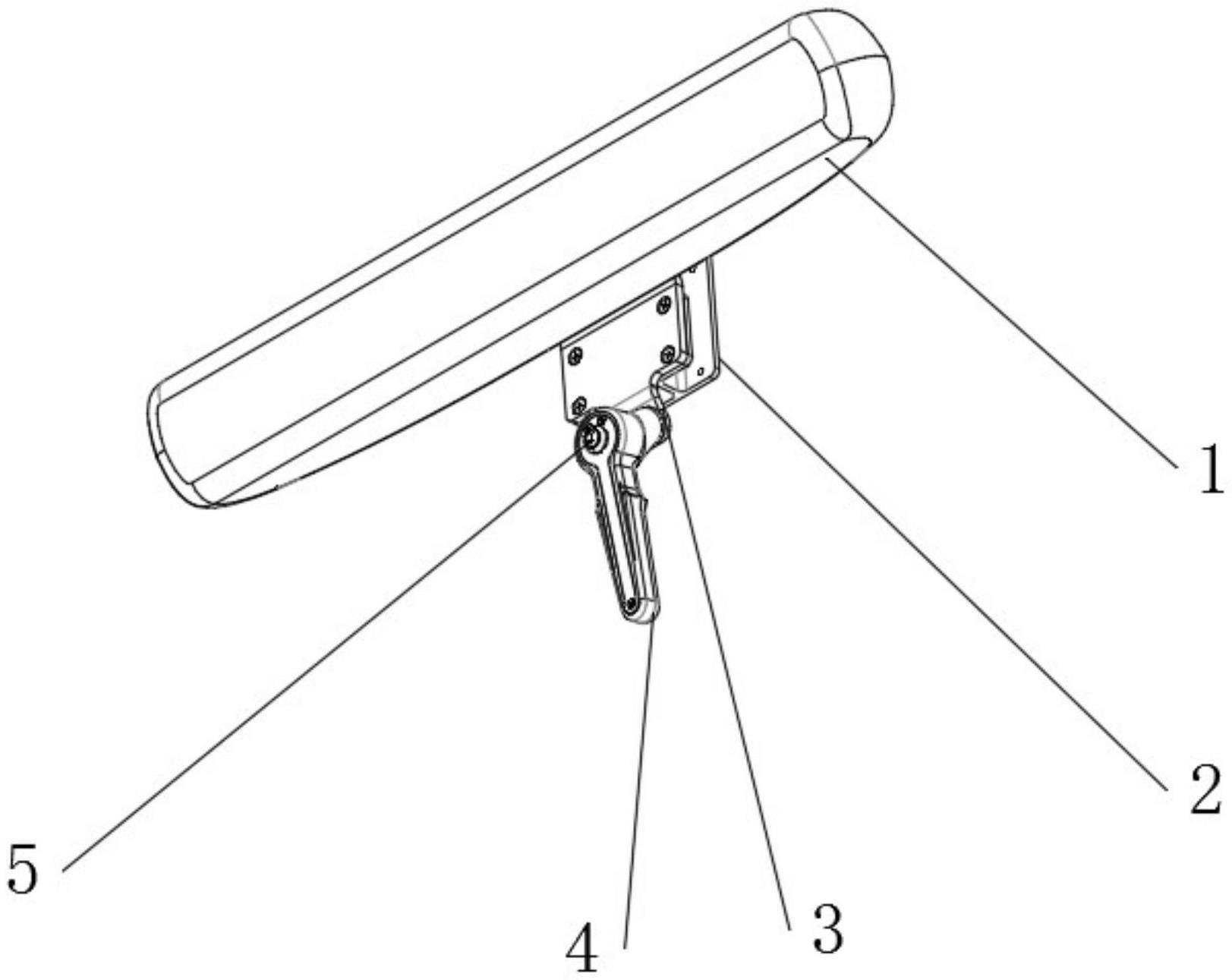

1.一种红外线定位仪开关手柄，包括红外线定位仪本体(1)、连接板(3)和按钮开关(5)，其特征在于：所述红外线定位仪本体(1)的一侧设有连接板(3)，所述连接板(3)通过设有的安装螺丝和螺丝孔与红外线定位仪本体(1)固定连接，所述连接板(3)的一端设有机械臂(8)，所述机械臂(8)与连接板(3)固定连接，所述机械臂(8)的外部一侧通过设有的法兰固定安装有转接件(2)，所述机械臂(8)远离红外线定位仪本体(1)的一端也设有连接板(3)，所述机械臂(8)远离红外线定位仪本体(1)的一端连接板(3)的一侧固定安装有手柄(4)。

2.根据权利要求1所述的一种红外线定位仪开关手柄，其特征在于：所述机械臂(8)与转接件(2)固定连接的一侧设有穿线孔(7)，所述机械臂(8)设有穿线孔(7)的一侧还设有线槽(6)，所述线槽(6)延伸至连接板(3)的底端。

3.根据权利要求1所述的一种红外线定位仪开关手柄，其特征在于：所述手柄(4)的顶端远离机械臂(8)的一侧设有按钮开关(5)，所述按钮开关(5)通过镶嵌的方式固定设置于手柄(4)的顶端一侧。

4.根据权利要求3所述的一种红外线定位仪开关手柄，其特征在于：所述按钮开关(5)与红外线定位仪本体(1)之间通过设有的导线进行电性连接，所述导线通过穿线孔(7)设置于线槽(6)的内部。

技术总结
本技术公开了属于开关手柄技术领域的一种红外线定位仪开关手柄，包括红外线定位仪本体、连接板和按钮开关，所述红外线定位仪本体的一侧设有连接板，所述连接板通过设有的安装螺丝和螺丝孔与红外线定位仪本体固定连接，所述连接板的一端设有机械臂，所述机械臂与连接板固定连接，所述机械臂的外部一侧通过设有的法兰固定安装有转接件，所述机械臂远离红外线定位仪本体的一端也设有连接板，所述机械臂远离红外线定位仪本体的一端连接板的一侧固定安装有手柄，通过在手柄上安装按钮开关，可以在医生调整好红外线定位仪后可以即时的按钮手柄上按钮开关，实现对红外线定位仪开关的通断。减少了医生回头的一个动作，优化了以前结构的不足。

技术研发人员：马宁,张翠华,刘东麟,安涌
受保护的技术使用者：上海复旦数字医疗科技股份有限公司
技术研发日：20221229
技术公布日：2024/1/12
