一种跆拳道电子护具的头套绑缚结构的制作方法

本技术涉及跆拳道电子护具，更具体地说，本技术涉及一种跆拳道电子护具的头套绑缚结构。

背景技术：

1、为了更好地排除人为因素以及裁判的主观性干扰，使跆拳道比赛更加公平公正，跆拳道电子护具应运而生，比赛过程中，佩戴电子护具的运动员之间只要击打力度达到赛前所设定的数值便会计分，裁判相较过去只需负责裁定旋转踢以及击头动作。

2、如公开了cn209392704u的一种跆拳道电子护具，其主要通过踢靶训练中，脚套内的压电薄膜传感器能够识别踢击力度，而九轴传感器可以识别踢击速度以及通过脚部空间运动轨迹识别腿法，使跆拳道练习者、运动员等能够在每次训练后得知自己的各个腿法的力量、踢击速度的薄弱或进步，作更有针对性的训练，提高训练效率；但是当绑缚结构受到高温的影响时，此时会导致绑缚结构发生形变，进而不利于运动员的使用；并且当需要更换绑缚结构时，此时会增加更换所需时间，进而降低装置的工作效率。

技术实现思路

1、为了克服现有技术的上述缺陷，本实用新型的实施例提供一种跆拳道电子护具的头套绑缚结构，以解决现有技术所存在的问题。

2、为解决上述技术问题，本实用新型提供如下技术方案：一种跆拳道电子护具的头套绑缚结构，包括头套护具，所述头套护具正面的顶端延中心对称开设有散热孔，所述头套护具两侧壁的中部均固定安装有防护块，所述头套护具内壁底端的两侧均贯穿开设有限位通孔，所述限位通孔内壁的一侧固定安装有限位环，所述限位通孔的内部通过所述限位环卡接有快速插拔销，所述头套护具的下表面通过所述快速插拔销连接有绑缚结构本体，所述绑缚结构本体的外表面涂覆有耐高温涂层。

3、其中，所述头套护具的下表面延中心对称开设有连接槽，连接槽的内部与所述绑缚结构本体的一端相适配。

4、其中，所述绑缚结构本体包括第一松紧带和第一魔术贴，所述第一松紧带上表面的一侧等距并排固定安装有三个第一魔术贴，所述第一松紧带的一端延中心对称开设有连接通孔，连接通孔的位置正对限位通孔的位置。

5、其中，所述第一松紧带上表面的一侧通过所述第一魔术贴粘接有第二松紧带，所述第二松紧带下表面的一侧等距并排固定安装有三个第二魔术贴，所述第二魔术贴的下表面与所述第一魔术贴的上表面相贴合，所述第二松紧带的表面积与所述第一松紧带的表面积相同。

6、其中，所述快速插拔销的一端通过所述限位通孔和连接通孔与所述限位环的内部相适配，连接通孔的数量为四个，四个连接通孔等量分为两组。

7、其中，所述耐高温涂层包括乙基纤维层和氯化石蜡层，所述乙基纤维层的内部填充有氯化石蜡层，所述乙基纤维层的表面积与第一松紧带的表面积相同。

8、其中，所述氯化石蜡层的内部填充有防火颜料层，所述防火颜料层的内部填充有助剂层，所述助剂层的内部填充有溶剂层，所述溶剂层的表面积与所述乙基纤维层的表面积相同。

9、本实用新型的上述技术方案的有益效果如下：

10、1、上述方案中，所述头套绑缚结构通过设置耐高温涂层，当绑缚结构本体受到高温的影响时，此时涂覆在绑缚结构本体外表面的耐高温涂层会进行工作，紧接着耐高温涂层内部的乙基纤维层会结合氯化石蜡层、防火颜料层、助剂层和溶剂层，使得形成耐高温的涂料，避免高温使绑缚结构本体发生形变的现象，从而便于运动员的使用，增强了装置的实用性；

11、2、上述方案中，所述头套绑缚结构通过设置限位通孔、限位环和快速插拔销，当绑缚结构本体损坏时，此时只需要将快速插拔销从限位通孔和限位环的内部抽出，即可将绑缚结构本体与头套护具进行分离，因为快速插拔销的一端是通过限位通孔卡接在限位环内部的，所以可以直接抽出，从而便于绑缚结构本体的更换。

技术特征：

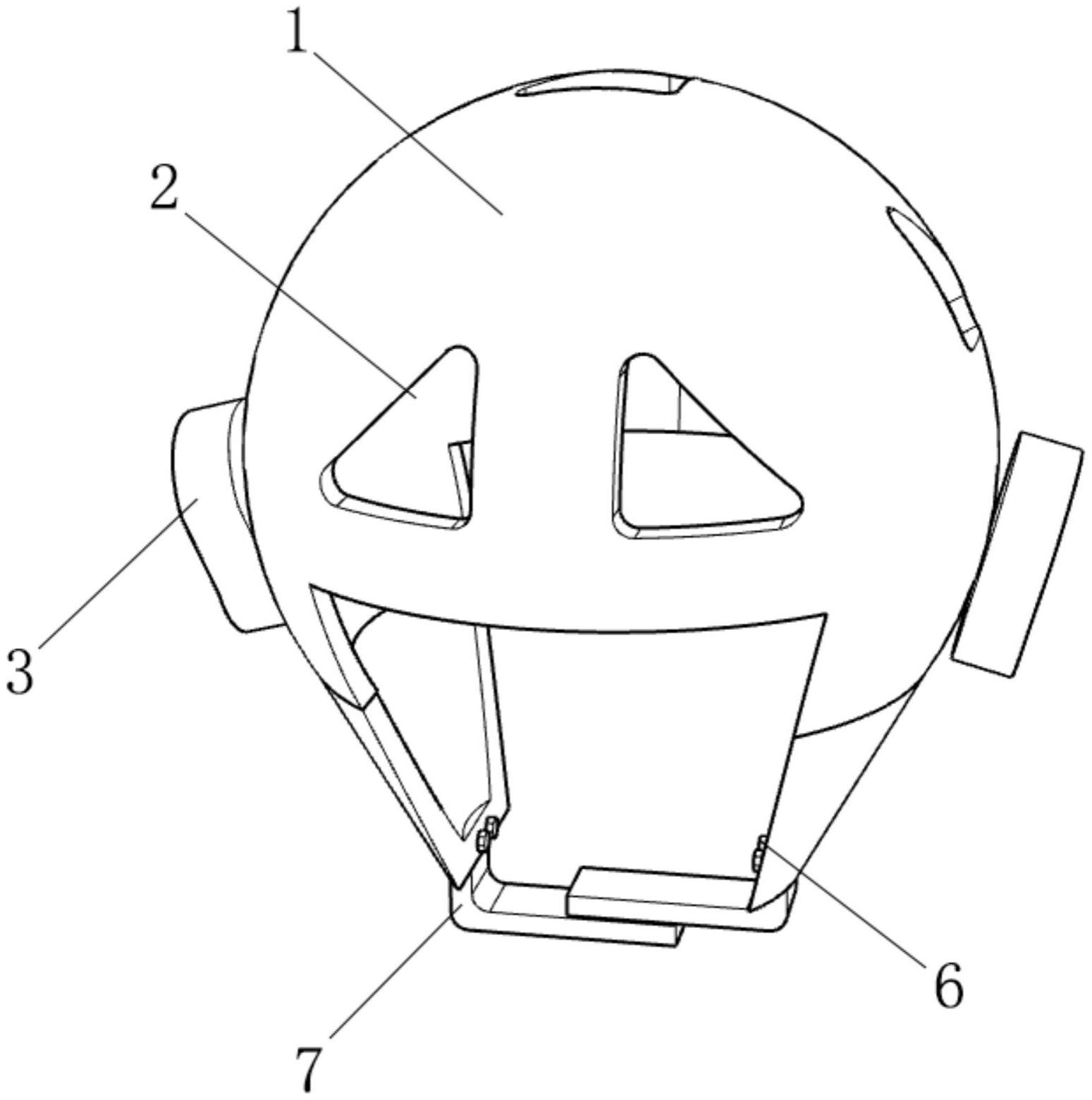

1.一种跆拳道电子护具的头套绑缚结构，包括头套护具(1)，其特征在于，所述头套护具(1)正面的顶端延中心对称开设有散热孔(2)，所述头套护具(1)两侧壁的中部均固定安装有防护块(3)，所述头套护具(1)内壁底端的两侧均贯穿开设有限位通孔(4)，所述限位通孔(4)内壁的一侧固定安装有限位环(5)，所述限位通孔(4)的内部通过所述限位环(5)卡接有快速插拔销(6)，所述头套护具(1)的下表面通过所述快速插拔销(6)连接有绑缚结构本体(7)，所述绑缚结构本体(7)的外表面涂覆有耐高温涂层(8)。

2.根据权利要求1所述的跆拳道电子护具的头套绑缚结构，其特征在于，所述头套护具(1)的下表面延中心对称开设有连接槽，连接槽的内部与所述绑缚结构本体(7)的一端相适配。

3.根据权利要求1所述的跆拳道电子护具的头套绑缚结构，其特征在于，所述绑缚结构本体(7)包括第一松紧带(71)和第一魔术贴(72)，所述第一松紧带(71)上表面的一侧等距并排固定安装有三个第一魔术贴(72)，所述第一松紧带(71)的一端延中心对称开设有连接通孔，连接通孔的位置正对限位通孔(4)的位置。

4.根据权利要求3所述的跆拳道电子护具的头套绑缚结构，其特征在于，所述第一松紧带(71)上表面的一侧通过所述第一魔术贴(72)粘接有第二松紧带(73)，所述第二松紧带(73)下表面的一侧等距并排固定安装有三个第二魔术贴(74)，所述第二魔术贴(74)的下表面与所述第一魔术贴(72)的上表面相贴合，所述第二松紧带(73)的表面积与所述第一松紧带(71)的表面积相同。

5.根据权利要求1所述的跆拳道电子护具的头套绑缚结构，其特征在于，所述快速插拔销(6)的一端通过所述限位通孔(4)和连接通孔与所述限位环(5)的内部相适配，连接通孔的数量为四个，四个连接通孔等量分为两组。

6.根据权利要求1所述的跆拳道电子护具的头套绑缚结构，其特征在于，所述耐高温涂层(8)包括乙基纤维层(81)和氯化石蜡层(82)，所述乙基纤维层(81)的内部填充有氯化石蜡层(82)，所述乙基纤维层(81)的表面积与第一松紧带(71)的表面积相同。

7.根据权利要求6所述的跆拳道电子护具的头套绑缚结构，其特征在于，所述氯化石蜡层(82)的内部填充有防火颜料层(83)，所述防火颜料层(83)的内部填充有助剂层(84)，所述助剂层(84)的内部填充有溶剂层(85)，所述溶剂层(85)的表面积与所述乙基纤维层(81)的表面积相同。

技术总结
本技术公开了一种跆拳道电子护具的头套绑缚结构，包括头套护具，头套护具正面的顶端延中心对称开设有散热孔，头套护具两侧壁的中部均固定安装有防护块，头套护具内壁底端的两侧均贯穿开设有限位通孔，限位通孔内壁的一侧固定安装有限位环，限位通孔的内部通过限位环卡接有快速插拔销。上述方案中，头套绑缚结构通过设置耐高温涂层，当绑缚结构本体受到高温的影响时，此时涂覆在绑缚结构本体外表面的耐高温涂层会进行工作，紧接着耐高温涂层内部的乙基纤维层会结合氯化石蜡层、防火颜料层、助剂层和溶剂层，使得形成耐高温的涂料，避免高温使绑缚结构本体发生形变的现象，从而便于运动员的使用，增强了装置的实用性。
