一种基于水冲击的摆动结构及具有该结构的玩具的制作方法

本技术涉及玩具，具体为一种基于水冲击的摆动结构及具有该结构的玩具。

背景技术：

1、玩具，泛指可用来玩的物品，玩玩具在人类社会中常常被作为一种寓教于乐的方式。水冲击是由于蒸汽或水突然产生的冲击力，使承载其流动的管道或容器发生声响和震动的一种现象，水冲击的摆动结构便是利用玩具内的结构配合和水的流动冲击力驱动某个结构件进行摇摆的结构。

2、现有的连接水管的玩具大多需要外接电源或通过手动驱动使其产生动力，而外接电源的玩具若绝缘和密封性能不到位，便容易出现漏电，威胁玩耍者的安全，另外通过手动驱动的玩具需要一直转动手柄，容易产生劳累，因此我们提出了一种基于水冲击的摆动结构及具有该结构的玩具，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种基于水冲击的摆动结构及具有该结构的玩具，以解决上述背景技术中提出现有的连接水管的玩具大多需要外接电源或通过手动驱动使其产生动力，而外接电源的玩具若绝缘和密封性能不到位，便容易出现漏电，威胁玩耍者的安全，另外通过手动驱动的玩具需要一直转动手柄，容易产生劳的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种基于水冲击的摆动结构，包括输水座，所述输水座下端的外部套设有连接块，所述连接块的下方密封设置有密封座，所述密封座的下方密封连接有叶轮套，所述叶轮套的内部转动设置有叶轮，所述叶轮套的下方密封连接有引水管，所述引水管的一侧密封连接有进水管，所述输水座的上端环形密封套设有分水管，所述分水管的上端等距设置有喷嘴，所述叶轮套的前侧固定设有齿轮槽后壳体，所述齿轮槽后壳体的前侧固定安装有齿轮槽前壳体，所述齿轮槽前壳体的一侧滑动设置有驱动架，所述驱动架的中间位置处设置有偏心轮槽，且偏心轮槽的内部设置有偏心轮，所述驱动架的一侧设置有转动块固定架，所述转动块固定架的内部转动设置有转动块，所述转动块的后端设置有转动块轴，所述转动块轴的外部固定套设有转动块齿轮，所述驱动架的上端设置有驱动架上区域，所述驱动架上区域的下端设置有齿排，所述齿排与转动块齿轮啮合连接。

3、优选的，所述齿轮槽后壳体的内部转动设置有叶轮连接块，且所述叶轮连接块的一端贯穿齿轮槽后壳体并与叶轮固定连接，所述叶轮连接块的前侧设置有第一齿轮，且第一齿轮与叶轮连接块通过键连接，所述第一齿轮的一侧设置有第二齿轮，所述第二齿轮的一侧设置有第三齿轮，所述第三齿轮的前端贯穿并延伸至齿轮槽前壳体的外部，且第三齿轮的前端与偏心轮固定连接。

4、优选的，所述第一齿轮的前端与第二齿轮的后端啮合连接，所述第二齿轮的前端与第三齿轮的后端啮合连接。

5、优选的，所述输水座的内部设置有输水槽。

6、优选的，所述叶轮连接块、第二齿轮和第三齿轮的后端通过轴承与齿轮槽后壳体转动连接，所述输水座的下端与连接块的内侧通过轴承转动连接。

7、一种具有基于水冲击的摆动结构的玩具，所述玩具的上端设置有上壳体，所述上壳体的下方固定连接有下壳体，所述进水管的一端贯穿并延伸至下壳体的内部，所述转动块固定架的上下两端分别与上壳体和下壳体固定连接。

8、优选的，所述上壳体的前端设置有限位座，所述限位座的内部固定安装有转动块固定座，所述转动块与转动块固定座转动连接，所述限位座与上壳体固定连接。

9、与现有技术相比，本实用新型的有益效果是：本实用新型通过设置叶轮将水流的冲击力转换为转动力，转动的叶轮通过第一齿轮、第二齿轮和第三齿轮的依次传动驱动偏心轮进行转动，通过偏心轮的转动带动驱动架整体进行左右滑动，通过齿排与转动块齿轮的啮合带动转动块进行摆动，喷嘴为倾斜设置，水从喷嘴倾斜喷出，让水的冲击力对输水座产生反作用力，以使得输水座发生转动，解决了现有的连接水管的玩具大多需要外接电源或通过手动驱动使其产生动力，而外接电源的玩具若绝缘和密封性能不到位，便容易出现漏电，威胁玩耍者的安全，另外通过手动驱动的玩具需要一直转动手柄，容易产生劳的问题。

技术特征：

1.一种基于水冲击的摆动结构，包括输水座(6)，其特征在于：所述输水座(6)下端的外部套设有连接块(9)，所述连接块(9)的下方密封设置有密封座(11)，所述密封座(11)的下方密封连接有叶轮套(12)，所述叶轮套(12)的内部转动设置有叶轮(13)，所述叶轮套(12)的下方密封连接有引水管(14)，所述引水管(14)的一侧密封连接有进水管(3)，所述输水座(6)的上端环形密封套设有分水管(7)，所述分水管(7)的上端等距设置有喷嘴(8)，所述叶轮套(12)的前侧固定设有齿轮槽后壳体(15)，所述齿轮槽后壳体(15)的前侧固定安装有齿轮槽前壳体(16)，所述齿轮槽前壳体(16)的一侧滑动设置有驱动架(18)，所述驱动架(18)的中间位置处设置有偏心轮槽(21)，且偏心轮槽(21)的内部设置有偏心轮(17)，所述驱动架(18)的一侧设置有转动块固定架(19)，所述转动块固定架(19)的内部转动设置有转动块(5)。

2.根据权利要求1所述的一种基于水冲击的摆动结构，其特征在于：所述转动块(5)的后端设置有转动块轴(28)，所述转动块轴(28)的外部固定套设有转动块齿轮(29)，所述驱动架(18)的上端设置有驱动架上区域(22)，所述驱动架上区域(22)的下端设置有齿排(23)，所述齿排(23)与转动块齿轮(29)啮合连接，所述齿轮槽后壳体(15)的内部转动设置有叶轮连接块(24)，且所述叶轮连接块(24)的一端贯穿齿轮槽后壳体(15)并与叶轮(13)固定连接，所述叶轮连接块(24)的前侧设置有第一齿轮(25)，且第一齿轮(25)与叶轮连接块(24)通过键连接，所述第一齿轮(25)的一侧设置有第二齿轮(26)，所述第二齿轮(26)的一侧设置有第三齿轮(27)，所述第三齿轮(27)的前端贯穿并延伸至齿轮槽前壳体(16)的外部，且第三齿轮(27)的前端与偏心轮(17)固定连接。

3.根据权利要求2所述的一种基于水冲击的摆动结构，其特征在于：所述第一齿轮(25)的前端与第二齿轮(26)的后端啮合连接，所述第二齿轮(26)的前端与第三齿轮(27)的后端啮合连接。

4.根据权利要求3所述的一种基于水冲击的摆动结构，其特征在于：所述输水座(6)的内部设置有输水槽(10)。

5.根据权利要求3所述的一种基于水冲击的摆动结构，其特征在于：所述叶轮连接块(24)、第二齿轮(26)和第三齿轮(27)的后端通过轴承与齿轮槽后壳体(15)转动连接。

6.根据权利要求4所述的一种基于水冲击的摆动结构，其特征在于：所述输水座(6)的下端与连接块(9)的内侧通过轴承转动连接。

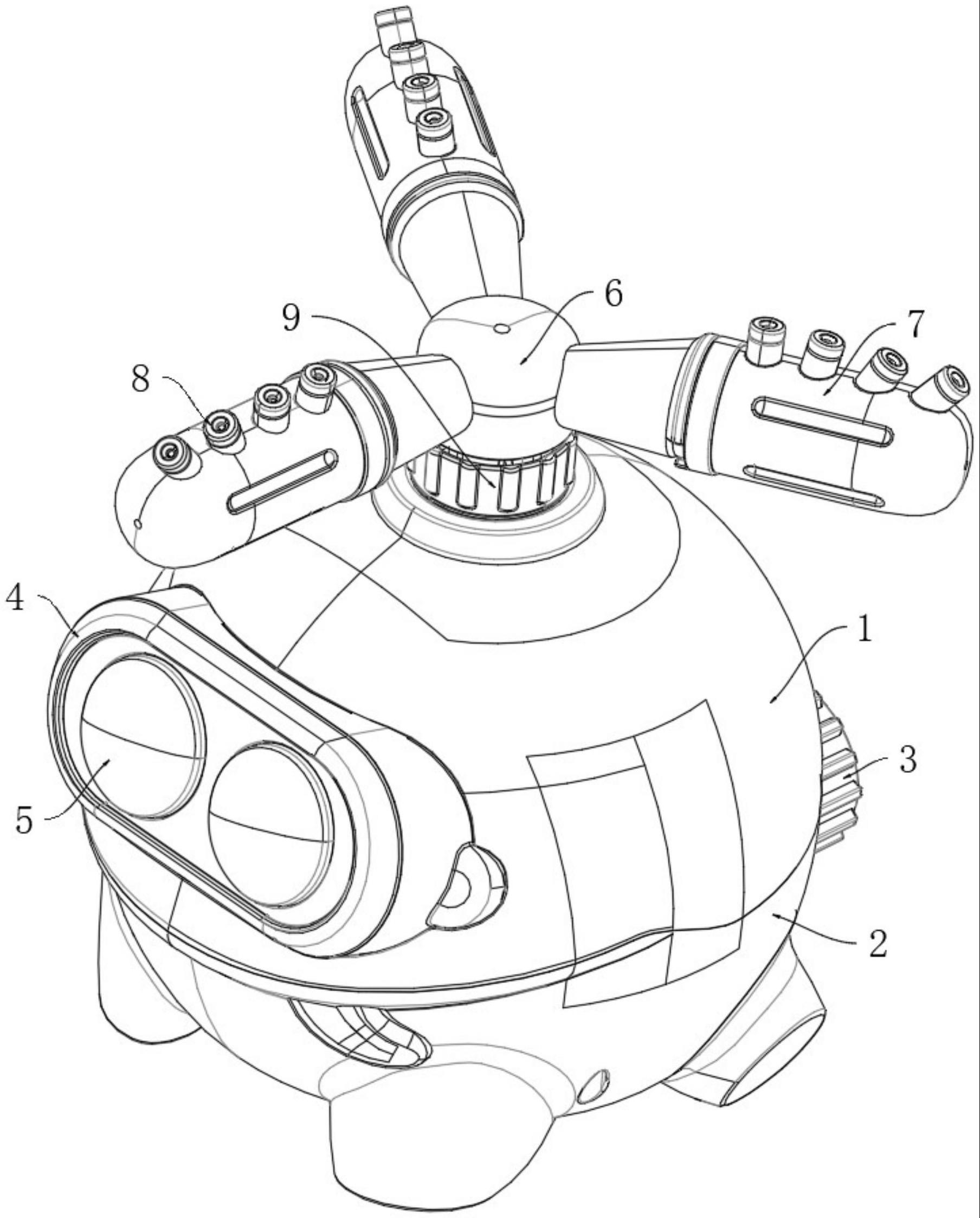

7.一种具有权利要求1-5任一项所述的基于水冲击的摆动结构的玩具，其特征在于：所述玩具的上端设置有上壳体(1)，所述上壳体(1)的下方固定连接有下壳体(2)，所述进水管(3)的一端贯穿并延伸至下壳体(2)的内部，所述转动块固定架(19)的上下两端分别与上壳体(1)和下壳体(2)固定连接。

8.根据权利要求7所述的一种基于水冲击的摆动结构的玩具，其特征在于：所述上壳体(1)的前端设置有限位座(4)，所述限位座(4)的内部固定安装有转动块固定座(20)，所述转动块(5)与所述转动块固定座(20)转动连接，所述限位座(4)与上壳体(1)固定连接。

技术总结
本技术公开了一种基于水冲击的摆动结构及具有该结构的玩具，涉及水驱动玩具技术领域，为解决现有的连接水管的玩具大多需要外接电源或通过手动驱动使其产生动力，而外接电源的玩具若绝缘和密封性能不到位，便容易出现漏电，威胁玩耍者的安全，另外通过手动驱动的玩具需要一直转动手柄，容易产生劳的问题，所述输水座下端的外部套设有连接块，所述连接块的下方密封设置有密封座，所述密封座的下方密封连接有叶轮套，所述叶轮套的一侧固定设有齿轮槽后壳体，所述齿轮槽后壳体的另一侧固定安装有齿轮槽前壳体，所述齿轮槽前壳体的一侧滑动设置有驱动架，所述驱动架的一侧设置有转动块固定架，所述转动块固定架的内部转动设置有转动块。

技术研发人员：陈喜跃
受保护的技术使用者：汕头市跃冠玩具实业有限公司
技术研发日：20221226
技术公布日：2024/1/12
