一种羽毛球自动拾取收集装置的制作方法

本技术涉及羽毛球拾取设备领域，尤其涉及一种羽毛球自动拾取收集装置。

背景技术：

1、在羽毛球训练的时候，一个运动员往往使用多个羽毛球持续练习，这种方法保障了训练的连续性，大大提高了训练效率。但是由于羽毛球数较多且落点分散，羽毛球训练场地较大，羽毛球的拾取收集工作相当费力。若采用人工捡球的方式，则需要队员频繁弯腰，这对于训练任务本就沉重的队员并不友好。

2、现有的授权公告号为cn213555255u的中国专利公开了一种羽毛球训练用捡球装置，包括装置本体、导向管、抽风机、电机和球桶，该羽毛球训练用捡球装置，通过装置本体底部转动导向锟将羽毛球扫进装置本体后，通过风力抽动以及粉尘过滤之后将羽毛球进行收集，有效提高了拾取效率以及降尘效果。

3、但上述中的技术方案还存在以下不足之处：由于导向管的两端皆为开口，所以，通过抽风机的风力将铲板上的羽毛球向上输送的效果不佳，进而影响羽毛球拾取、收集效率，有待改进。

技术实现思路

1、本实用新型的目的在于提供一种羽毛球自动拾取收集装置，以解决上述至少一个技术问题。

2、本实用新型为解决上述技术问题，采用以下技术方案来实现：

3、一种羽毛球自动拾取收集装置，包括箱体，所述箱体上安装有移动机构，所述箱体内放置有收集箱，所述箱体的右侧面上安装有与箱体内部连通的固定架，所述固定架上安装有辊筒以及用于带动辊筒转动的驱动机构，所述固定架的底板延伸到箱体内，且固定架的底板上贯穿开设有多个第一条形槽；所述箱体内安装有传送带，所述传送带上安装有多组托起组件，当托起组件穿过多个第一条形槽时，会带动固定架底板上的羽毛球移动。

4、优选的，所述托起组件由多个托杆组成，多个所述托杆呈一字型排列安装在传送带上。

5、优选的，所述箱体的右侧面贯穿开设有通槽，所述固定架与通槽连通。

6、优选的，所述驱动机构包括安装在固定架一侧上的电机，所述电机的动力输出轴上安装有轴杆，所述轴杆延伸到固定架内并与固定架转动连接，所述辊筒固定套设在轴杆位于固定架的部分上。

7、优选的，所述箱体内安装有导向板，所述导向板位于收集箱的上方且呈倾斜设置，所述导向板上贯穿开设有多个与托起组件匹配的第二条形槽。

8、优选的，所述箱体的左侧面上铰接有箱门，所述箱门上安装有把手。

9、优选的，所述移动机构包括多个移动轮，多个所述移动轮皆转动安装在箱体上，所述箱体的左侧面上安装有两个手柄。

10、本实用新型的有益效果是：

11、1、本实用新型通过驱动机构带动辊筒转动，将羽毛球输送到箱体内，在通过传送带带动托起组件移动，使托起组件穿过固定架底板并带动底板上的羽毛球移动，最终使羽毛球掉落到收集箱内；相对比现有技术通过抽风机、吸风管和导向管使羽毛球移动，本实用新型收集羽毛球的方式效果更好。

12、2、本实用新型通过设置导向板和第二条形槽，在不影响托起组件移动的情况下，对从托起组件上掉落的羽毛球提供导向，便于羽毛球顺着导向板的坡度滚动到收集箱内。

技术特征：

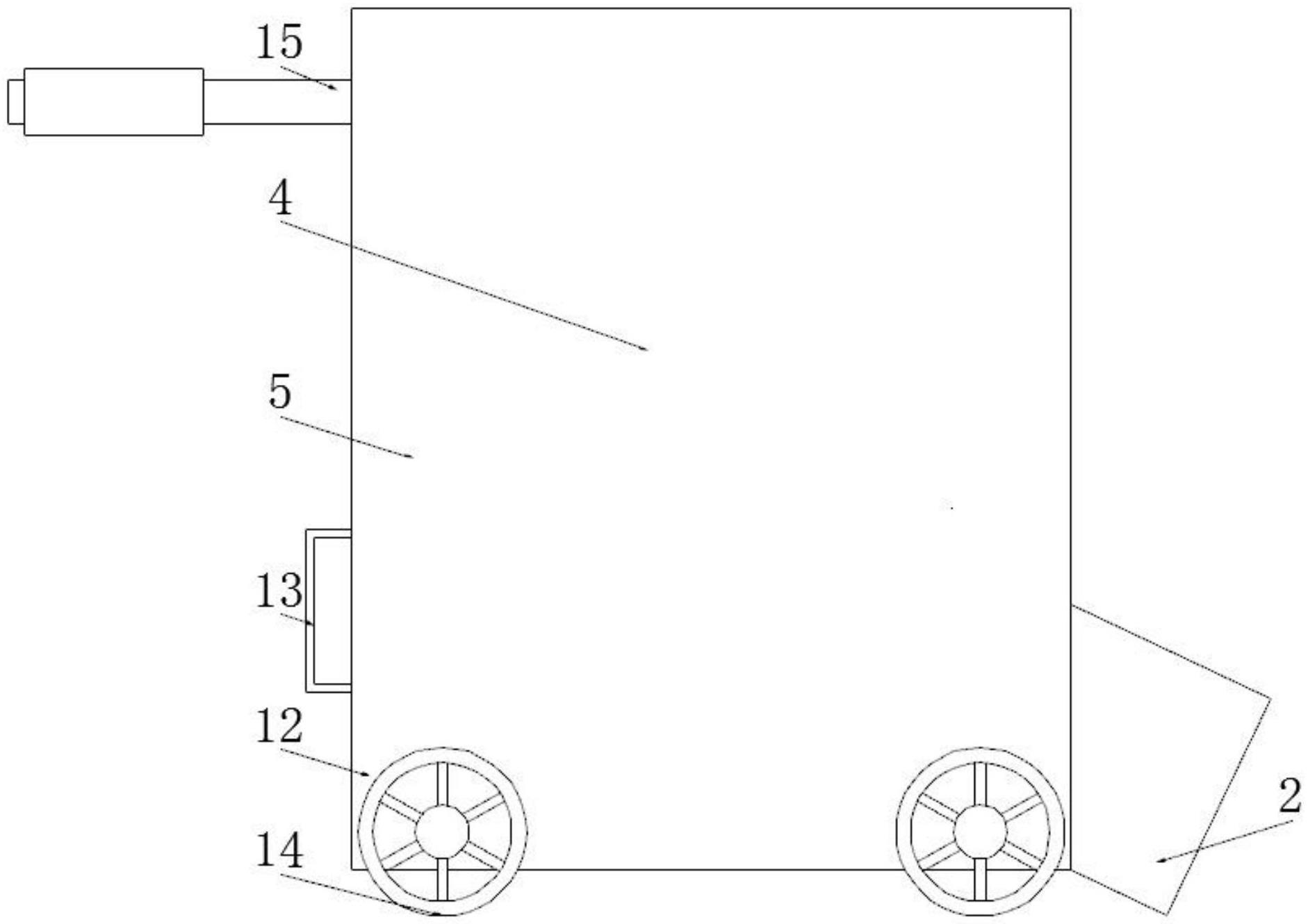

1.一种羽毛球自动拾取收集装置，包括箱体(1)，所述箱体(1)上安装有移动机构，所述箱体(1)内放置有收集箱(5)，其特征在于：所述箱体(1)的右侧面上安装有与箱体(1)内部连通的固定架(2)，所述固定架(2)上安装有辊筒(22)以及用于带动辊筒(22)转动的驱动机构，所述固定架(2)的底板延伸到箱体(1)内，且固定架(2)的底板上贯穿开设有多个第一条形槽(24)；所述箱体(1)内安装有传送带(3)，所述传送带(3)上安装有多组托起组件(31)，当托起组件(31)穿过多个第一条形槽(24)时，会带动固定架(2)底板上的羽毛球移动。

2.根据权利要求1所述的羽毛球自动拾取收集装置，其特征在于：所述托起组件(31)由多个托杆(32)组成，多个所述托杆(32)呈一字型排列安装在传送带(3)上。

3.根据权利要求1所述的羽毛球自动拾取收集装置，其特征在于：所述箱体(1)的右侧面贯穿开设有通槽(11)，所述固定架(2)与通槽(11)连通。

4.根据权利要求1所述的羽毛球自动拾取收集装置，其特征在于：所述驱动机构包括安装在固定架(2)一侧上的电机(23)，所述电机(23)的动力输出轴上安装有轴杆(21)，所述轴杆(21)延伸到固定架(2)内并与固定架(2)转动连接，所述辊筒(22)固定套设在轴杆(21)位于固定架(2)的部分上。

5.根据权利要求2所述的羽毛球自动拾取收集装置，其特征在于：所述箱体(1)内安装有导向板(4)，所述导向板(4)位于收集箱(5)的上方且呈倾斜设置，所述导向板(4)上贯穿开设有多个与托起组件(31)匹配的第二条形槽(41)。

6.根据权利要求1所述的羽毛球自动拾取收集装置，其特征在于：所述箱体(1)的左侧面上铰接有箱门(12)，所述箱门(12)上安装有把手(13)。

7.根据权利要求1所述的羽毛球自动拾取收集装置，其特征在于：所述移动机构包括多个移动轮(14)，多个所述移动轮(14)皆转动安装在箱体(1)上，所述箱体(1)的左侧面上安装有两个手柄(15)。

技术总结
本技术公开了一种羽毛球自动拾取收集装置，包括箱体，所述箱体上安装有移动机构，所述箱体内放置有收集箱，所述箱体的右侧面上安装有与箱体内部连通的固定架，所述固定架上安装有辊筒以及用于带动辊筒转动的驱动机构，所述固定架的底板延伸到箱体内，且固定架的底板上贯穿开设有多个第一条形槽；所述箱体内安装有传送带，所述传送带上安装有多组托起组件，当托起组件穿过多个第一条形槽时，会带动固定架底板上的羽毛球移动。本技术通过驱动机构带动辊筒转动，将羽毛球输送到箱体内，在通过传送带带动托起组件移动，使托起组件穿过固定架底板并带动底板上的羽毛球移动，最终使羽毛球掉落到收集箱内。

技术研发人员：方毅,谭皓云,郇亚杭,郭伟
受保护的技术使用者：方毅
技术研发日：20221216
技术公布日：2024/1/12
