锚定结构及锚定装置的制作方法

本技术涉及医疗装置，特别是涉及一种锚定结构及锚定装置。

背景技术：

1、目前瓣膜性心脏病一般通过经导管瓣膜治疗，经导管瓣膜治疗具有风险较低、创伤小、术后住院时间短和术后并发症发生率低的优点，而大部分的经导管瓣膜治疗手术都需要通过锚定装置将植入物固定在人体组织。

2、相关技术中，锚定装置通过螺旋拧入，旋转扎入人体组织，对人体组织造成的创伤较大，且操作较为复杂，容易出现锚钉无法锚入或者锚钉扎入过深的问题。

技术实现思路

1、基于此，有必要提供一种操作简单，且对人体组织造成的创伤小的锚定结构及锚定装置。

2、根据本申请的一个方面，提供一种锚定结构，用于将植入物固定在人体组织，所述锚定结构包括：

3、安装件，具有安装腔；

4、锚定件，可移动地安装于所述安装件，且所述锚定件可收容于所述安装腔内；所述锚定件被配置为在伸出所述安装腔后能够恢复至预设形状；及

5、推送件，所述推送件的一端伸入所述安装腔，并与所述锚定件相抵，所述推送件可响应外力作用驱动所述锚定件沿所述安装腔移动，以使所述锚定件伸出所述安装腔并固定所述植入物。

6、上述锚定结构，通过设置安装件，以便于将锚定件拉直后储存锚定件；通过设置锚定件，且锚定件被配置为在伸出安装腔之后能够恢复至预设形状，以使锚定件能够将植入物固定在人体组织上；通过设置推送件，以便移动锚定件，使锚定件在伸出安装腔之后自动恢复至预设形状，从而固定植入物，操作简单，对人体组织造成的创伤也较小。

7、在其中一个实施例中，所述安装件沿其延伸方向相对设有第一开口和第二开口，所述第一开口和所述第二开口均与所述安装腔连通；

8、所述锚定件从所述第二开口伸入所述安装腔，并可在所述推送件的驱动下从所述第二开口伸出所述安装腔；

9、所述推送件的一端从所述第一开口伸入所述安装腔，另一端位于所述安装腔外。

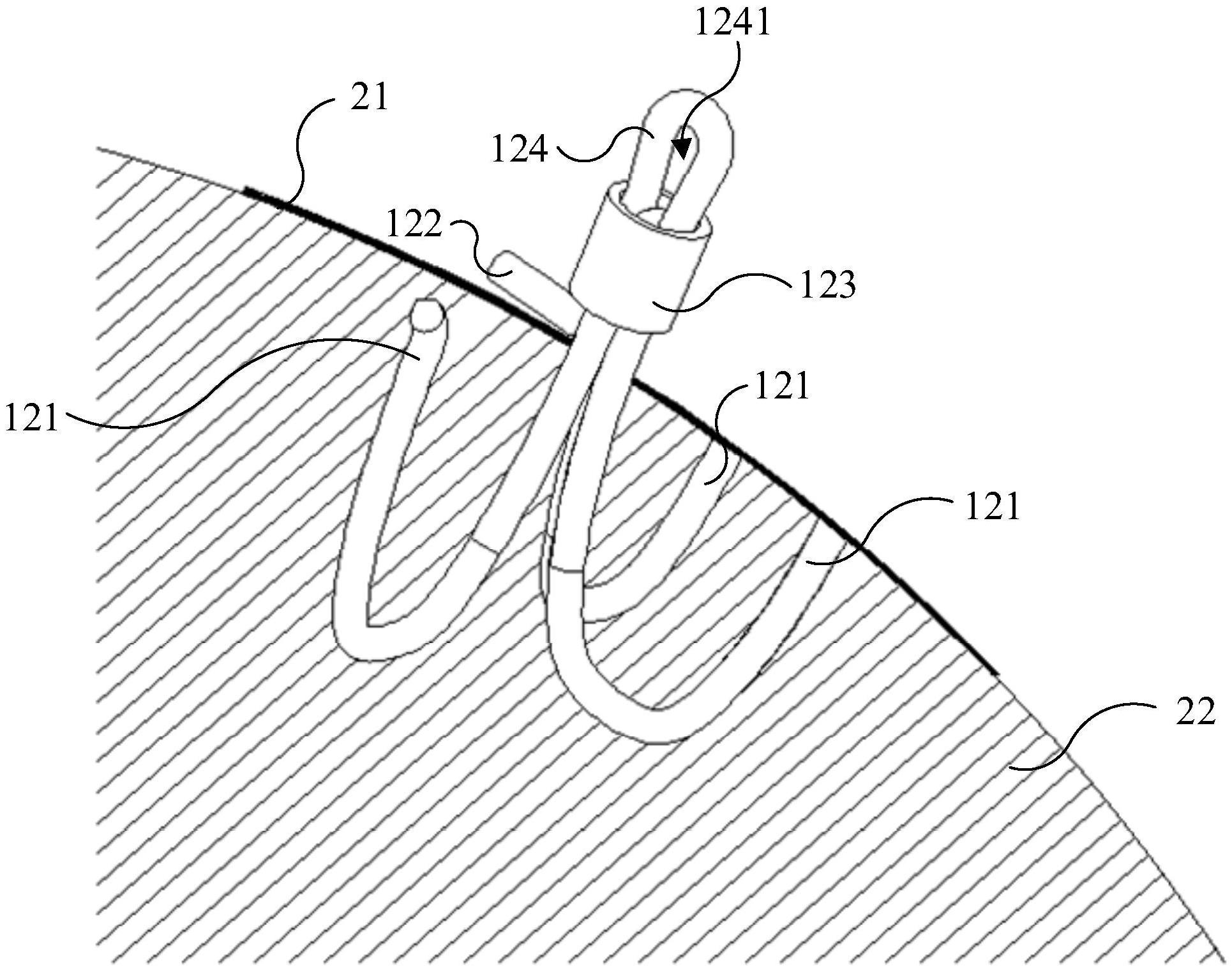

10、在其中一个实施例中，所述锚定件包括多个锚定部；所述安装件的内周面沿所述安装腔的圆周方向间隔设有多个导向槽，所述锚定部与所述导向槽一一对应设置，每一所述锚定部设于其中一个导向槽内，所述锚定部可沿对应的所述导向槽移动。

11、在其中一个实施例中，所述锚定件还包括限位部，所述限位部连接其中一个所述锚定部，用于限制所述锚定部伸入人体组织的深度。

12、在其中一个实施例中，所述锚定件还包括连接部，每一所述锚定部的一端设于所述连接部，所述限位部的一端设于所述连接部。

13、在其中一个实施例中，所述连接部的材质为钽。

14、在其中一个实施例中，所述锚定件还包括设于所述连接部的操作部。

15、在其中一个实施例中，所述锚定部、所述限位部、所述操作部的材质均为超弹记忆合金。

16、在其中一个实施例中，所述超弹记忆合金为镍钛合金。

17、根据本申请的另一个方面，提供一种锚定装置，包括至少一个上述任一项所述的锚定结构。

技术特征：

1.一种锚定结构，用于将植入物固定在人体组织，其特征在于，所述锚定结构包括：

2.根据权利要求1所述的锚定结构，其特征在于，所述安装件沿其延伸方向相对设有第一开口和第二开口，所述第一开口和所述第二开口均与所述安装腔连通；

3.根据权利要求1所述的锚定结构，其特征在于，所述锚定件包括多个锚定部；所述安装件的内周面沿所述安装腔的圆周方向间隔设有多个导向槽，所述锚定部与所述导向槽一一对应设置，每一所述锚定部设于其中一个导向槽内，所述锚定部可沿对应的所述导向槽移动。

4.根据权利要求3所述的锚定结构，其特征在于，所述锚定件还包括限位部，所述限位部连接其中一个所述锚定部，用于限制所述锚定部伸入人体组织的深度。

5.根据权利要求4所述的锚定结构，其特征在于，所述锚定件还包括连接部，每一所述锚定部的一端设于所述连接部，所述限位部的一端设于所述连接部。

6.根据权利要求5所述的锚定结构，其特征在于，所述连接部的材质为钽。

7.根据权利要求5所述的锚定结构，其特征在于，所述锚定件还包括设于所述连接部的操作部。

8.根据权利要求7所述的锚定结构，其特征在于，所述锚定部、所述限位部、所述操作部的材质均为超弹记忆合金。

9.根据权利要求8所述的锚定结构，其特征在于，所述超弹记忆合金为镍钛合金。

10.一种锚定装置，其特征在于，包括至少一个如权利要求1-9任一项所述锚定结构。

技术总结
本技术涉及一种锚定结构及锚定装置，锚定结构包括：安装件，具有安装腔；锚定件，可移动地安装于安装件，且锚定件可收容于安装腔内；锚定件被配置为在伸出安装腔后能够恢复至预设形状；推送件，推送件的一端伸入安装腔，并与锚定件相抵，推送件可响应外力作用驱动锚定件沿安装腔移动，以使锚定件伸出安装腔并固定植入物。上述锚定结构，通过设置安装件，以便将锚定件拉直后储存锚定件；通过设置锚定件，锚定件被配置为在伸出安装腔之后能够恢复至预设形状，以使锚定件能够将植入物固定在人体组织上；通过设置推送件，以便移动锚定件，使锚定件在伸出安装腔之后自动恢复至预设形状，从而固定植入物，操作简单，对人体组织造成的创伤也较小。

技术研发人员：郭科,彭亚军,李菲,戴会新,孙云
受保护的技术使用者：武汉拓扑转化医学研究中心有限公司
技术研发日：20221231
技术公布日：2024/1/12
