用于肺通道的消融系统的制作方法

本技术涉及消融领域，特别涉及一种用于肺通道的消融系统。

背景技术：

1、不可逆电穿孔(irreversible electroporation，ire)是通过极其短但强力的电场使得细胞膜上产生穿孔的一种组织消融技术，其能够诱导细胞凋亡或坏死。

2、相关技术中利用消融系统进行组织消融时，容易刺激组织引起肌肉收缩，使得受消融主体产生较强的不适感，影响消融效果。

技术实现思路

1、本实用新型提供一种用于肺通道的消融系统，降低消融过程中引起的组织肌肉收缩。

2、本实用新型实施例提供一种用于肺通道的消融系统，用于肺通道的消融系统包括：正弦电信号发生器，用于产生正弦电信号；消融装置，与所述正弦电信号发生器耦合，所述消融装置的至少部分能够伸向组织，使得所述消融装置能够将所述正弦电信号递送至所述组织，其中，所述正弦电信号包括多个正弦信号单元，每个所述正弦信号单元包括连续的至少一个正弦波最小周期。

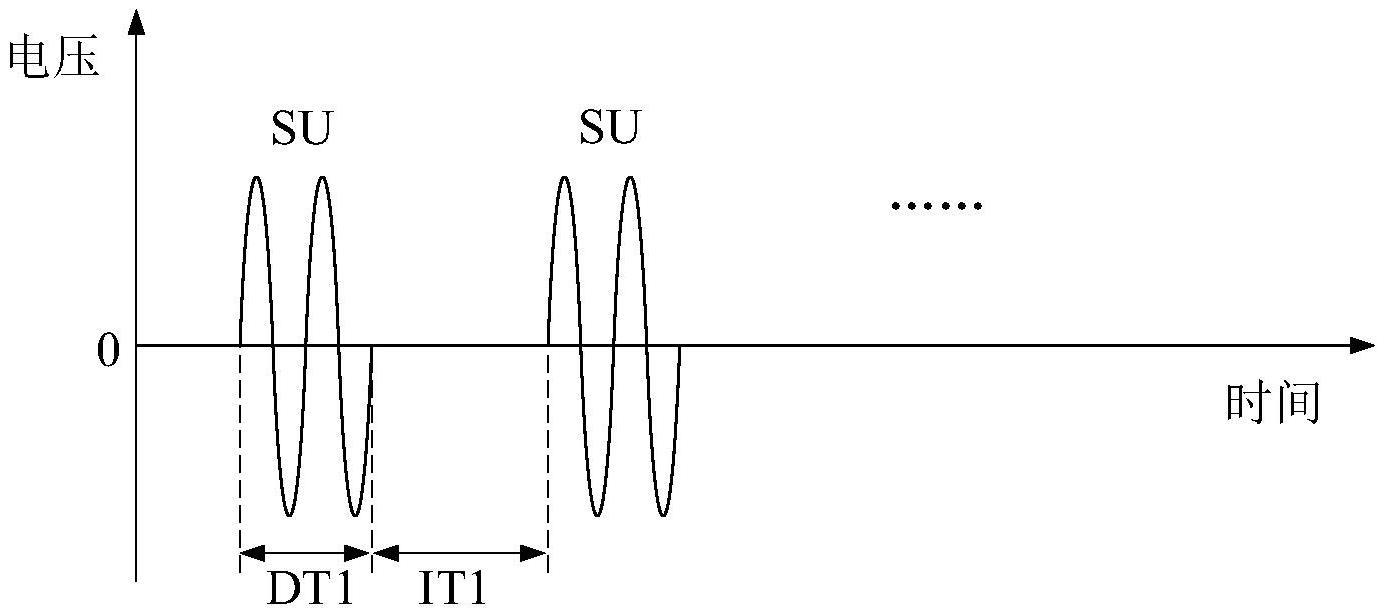

3、根据本实用新型的前述实施方式，所述正弦电信号中相邻所述正弦信号单元之间具有间隔时间，每个所述正弦信号单元的持续时间小于等于1s。

4、根据本实用新型的前述任一实施方式，每个所述正弦波最小周期的持续时间大于等于0.5ns且小于等于100us。

5、根据本实用新型的前述任一实施方式，每个所述正弦信号单元的频率大于等于1khz且小于等于10mhz。

6、根据本实用新型的前述任一实施方式，每个所述正弦信号单元的幅值为0.5kv/cm至50kv/cm。

7、根据本实用新型的前述任一实施方式，所述正弦电信号包括先后排列且彼此相同的多个第一信号组，每个所述第一信号组包括至少一个所述正弦信号单元。

8、根据本实用新型的前述任一实施方式，所述正弦电信号包括先后排列的至少一个第一信号组和至少一个第二信号组构成的第三信号组，所述第一信号组包括至少一个第一正弦信号单元，所述第二信号组包括至少一个第二正弦信号单元，所述第一正弦信号单元与所述第二正弦信号单元的幅值相同，所述第一正弦信号单元与所述第二正弦信号单元之间频率和/或持续时间不同。

9、根据本实用新型的前述任一实施方式，所述正弦电信号包括先后排列的至少一个第一信号组和至少一个第二信号组构成的第三信号组，所述第一信号组包括至少一个第一正弦信号单元，所述第二信号组包括至少一个第二正弦信号单元，所述第一正弦信号单元与所述第二正弦信号单元的幅值不同。

10、根据本实用新型的前述任一实施方式，所述正弦电信号包括先后排列的至少一个第一信号组和至少一个第二信号组构成的第三信号组，所述第一信号组包括至少一个第一正弦信号单元、至少一个第二正弦信号单元，所述第一正弦信号单元与所述第二正弦信号单元的幅值不同，所述第二信号组包括至少一个第三正弦信号单元、至少一个第四正弦信号单元，所述第三正弦信号单元与所述第四正弦信号单元的幅值不同。

11、根据本实用新型的前述任一实施方式，所述第一信号组与所述第二信号组之间具有大于等于50ns的间隔时间。

12、根据本实用新型的前述任一实施方式，所述正弦电信号包括第四信号组，所述第四信号组包括至少两个所述第三信号组。

13、根据本实用新型的前述任一实施方式，所述消融装置包括至少一个消融电极或至少一个消融导管，所述消融电极具有电极消融端，所述消融导管具有消融头端，所述电极消融端、所述消融头端能够伸向所述组织。

14、根据本实用新型实施例的用于肺通道的消融系统，用于肺通道的消融系统包括正弦电信号发生器和消融装置，该正弦电信号发生器用于产生正弦电信号，其中，正弦电信号包括多个正弦信号单元，每个正弦信号单元包括连续的至少一个正弦波最小周期。消融装置能够将上述特定的正弦电信号递送至组织，从而诱导细胞凋亡或坏死，实现对靶向区域异常功能细胞的清除。在采用上述特定正弦电信号进行消融的过程中，能够降低对周边组织的动作电位分布，能够减轻甚至避免肌肉收缩。

技术特征：

1.一种用于肺通道的消融系统，其特征在于，包括：

2.如权利要求1所述的用于肺通道的消融系统，其特征在于，所述正弦电信号中相邻所述正弦信号单元之间具有间隔时间，每个所述正弦信号单元的持续时间小于等于1s。

3.如权利要求1所述的用于肺通道的消融系统，其特征在于，每个所述正弦波最小周期的持续时间大于等于0.5ns且小于等于100us。

4.如权利要求1所述的用于肺通道的消融系统，其特征在于，每个所述正弦信号单元的频率大于等于1khz且小于等于10mhz。

5.如权利要求1所述的用于肺通道的消融系统，其特征在于，每个所述正弦信号单元的幅值为0.5kv/cm至50kv/cm。

6.如权利要求1所述的用于肺通道的消融系统，其特征在于，所述正弦电信号包括先后排列且彼此相同的多个第一信号组，每个所述第一信号组包括至少一个所述正弦信号单元。

7.如权利要求1所述的用于肺通道的消融系统，其特征在于，所述正弦电信号包括先后排列的至少一个第一信号组和至少一个第二信号组构成的第三信号组，所述第一信号组包括至少一个第一正弦信号单元，所述第二信号组包括至少一个第二正弦信号单元，所述第一正弦信号单元与所述第二正弦信号单元的幅值相同，所述第一正弦信号单元与所述第二正弦信号单元之间频率和/或持续时间不同。

8.如权利要求1所述的用于肺通道的消融系统，其特征在于，所述正弦电信号包括先后排列的至少一个第一信号组和至少一个第二信号组构成的第三信号组，所述第一信号组包括至少一个第一正弦信号单元，所述第二信号组包括至少一个第二正弦信号单元，所述第一正弦信号单元与所述第二正弦信号单元的幅值不同。

9.如权利要求1所述的用于肺通道的消融系统，其特征在于，所述正弦电信号包括先后排列的至少一个第一信号组和至少一个第二信号组构成的第三信号组，所述第一信号组包括至少一个第一正弦信号单元、至少一个第二正弦信号单元，所述第一正弦信号单元与所述第二正弦信号单元的幅值不同，所述第二信号组包括至少一个第三正弦信号单元、至少一个第四正弦信号单元，所述第三正弦信号单元与所述第四正弦信号单元的幅值不同。

10.如权利要求7至9任一项所述的用于肺通道的消融系统，其特征在于，所述第一信号组与所述第二信号组之间具有大于等于50ns的间隔时间。

11.如权利要求7至9任一项所述的用于肺通道的消融系统，其特征在于，所述正弦电信号包括第四信号组，所述第四信号组包括至少两个所述第三信号组。

12.如权利要求1所述的用于肺通道的消融系统，其特征在于，所述消融装置包括至少一个消融电极或至少一个消融导管，所述消融电极具有电极消融端，所述消融导管具有消融头端，所述电极消融端、所述消融头端能够伸向所述组织。

技术总结
本技术公开一种用于肺通道的消融系统。用于肺通道的消融系统包括：正弦电信号发生器，用于产生正弦电信号；消融装置，与正弦电信号发生器耦合，消融装置的至少部分能够伸向组织，使得消融装置能够将正弦电信号递送至组织，其中，正弦电信号包括多个正弦信号单元，每个正弦信号单元包括连续的至少一个正弦波最小周期。根据本技术实施例的用于肺通道的消融系统，消融装置能够将上述特定的正弦电信号递送至组织，从而诱导细胞凋亡或坏死，实现对靶向区域异常功能细胞的清除。在采用上述特定正弦电信号进行消融的过程中，能够降低对周边组织的动作电位分布，能够减轻甚至避免肌肉收缩。

技术研发人员：衷兴华,刘红梅,马剑豪
受保护的技术使用者：杭州维纳安可医疗科技有限责任公司
技术研发日：20221230
技术公布日：2024/1/12
