一种角度可调的草莓种植光照器的制作方法

本发明涉及种植光照器，具体为一种角度可调的草莓种植光照器。

背景技术：

1、草莓因其酸甜的口感而受到大众喜欢，为了提高种植产量，提高草莓的口感，现在各地都有大棚种植草莓。

2、现在冬季温度低，光照时间短，南方梅雨季节持续阴天，北方冬季部分地区雾霾严重，各地在进行大棚种植时，都会人工增设补光装置，草莓在开花结果期和旺盛生长期，需要12～15小时的长日照，因此各个地方的人员都针对性的安装补光灯，常见的安装方式都是间距式安插，将补光灯安插在距离草莓园的地面上，但是这种补光灯在进行补光时，由于多个光源之间存在间距，且补光灯是定点安装，会导致草莓园部分区域存在光照不到的地方，而过于密集的排布，则会增加成本，也会影响后续人员在草莓园内行走，为此，本发明提出一种角度可调的草莓种植光照器。

技术实现思路

1、本发明的目的在于提供一种避免阴影区域存在的角度可调的草莓种植光照器，以解决上述背景技术中提出的问题。

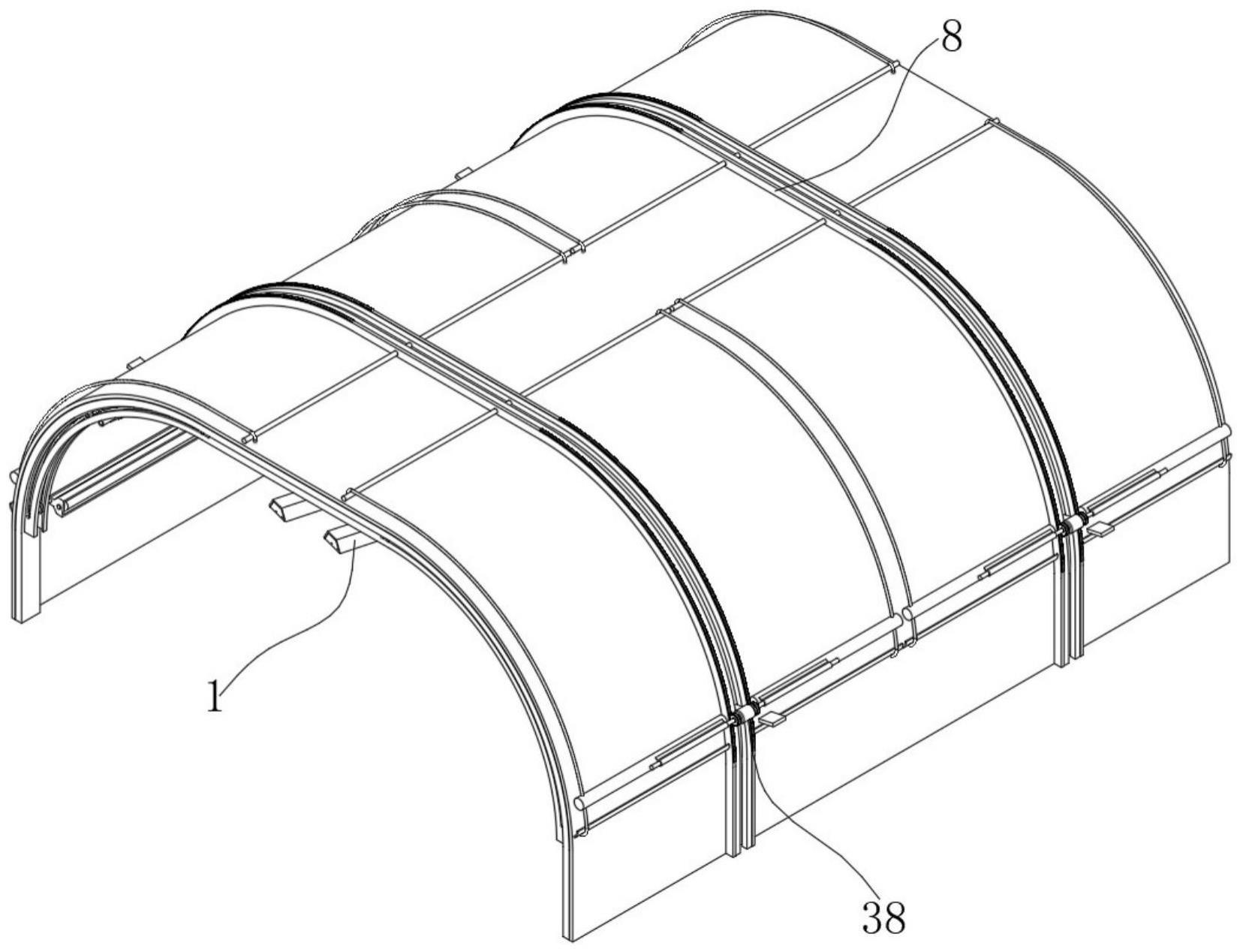

2、为实现上述目的，本发明提供如下技术方案，一种角度可调的草莓种植光照器，包括设置在大棚内的光照灯，还包括固定在光照灯顶部的连接杆和固定在大棚内钢支架外侧的轨道板，所述连接杆的顶部通过轴承对接有安装板，且所述安装板的外端固定有横杆，所述横杆的两端与大棚内侧相邻的两个钢支架固定，所述安装板的外侧安装有用于光照灯转动的角度调节组件，两个相邻的轨道板之间安装有补光机构，且大棚外侧固定有外支架，所述外支架上安装有驱动补光机构移动的驱动组件。

3、优选的，所述补光机构包括多个补光灯，多个补光灯之间固定有连接绳，所述轨道板上开有移动口，且多个补光灯上均固定有与所述移动口相适配的连接柱，所述连接柱的两端分别与两个移动口滑动插接，且所述补光灯的两端均固定有与所述轨道板相贴合的限位柱，所述连接柱位于所述轨道板处均转动安装有移动轮，设计的补光结构能够对草莓进行补光操作。

4、优选的，所述驱动组件包括双轴电机和牵引绳，所述牵引绳的一端依次滑动贯穿多个连接柱，并绕过横杆，滑动贯穿大棚，伸出至大棚外侧，并固定有对接柱，另一端滑动贯穿大棚，并与对接柱外侧固定，所述外支架上的两端分别固定有与牵引绳相贴合的导向杆和导向板，所述牵引绳位于最上端的连接柱两端均固定有限位板，所述双轴电机的两端均通过联轴器固定有移动齿轮，且所述外支架的外侧固定有与所述移动齿轮相啮合的齿板一，所述移动齿轮的外侧转动安装有带动柱，且带动柱与对接柱相插接，所述外支架的内侧固定有限位轨，且所述双轴电机的外侧固定有与所述限位轨相适配的安装座，设计的驱动组件能够提供动力，使得多个补光灯位置移动。

5、优选的，所述限位轨的横截面形状为两个u型，且所述安装座内转安装有与所述限位轨内壁滑动对接的滚柱，滚柱的设计，加上安装座与限位轨的相互配合，使得双轴电机能够在限位轨内稳定移动。

6、优选的，所述角度调节组件包括推送板和固定在所述安装板外侧的两个u型架，所述推送板的外端固定有与所述u型架内壁滑动对接的u型板，且其中一个u型板内壁固定有齿板二，另一个为光滑平面，所述连接杆的外侧固定有调节齿轮，且所述调节齿轮与所述齿板二相啮合，所述u型架的外侧安装有用于所述推送板复位的推送件，设计的角度调节组件能够对光照灯角度进行调节。

7、优选的，所述推送件包括固定在u型架外侧对接块，所述对接块内滑动插接有推送杆，且所述推送杆的尾端固定有限位块，两个推送杆的远离限位块一端固定有接触体，且所述推送杆的外侧套有与所述接触体和对接块相抵的推送弹簧，推送件的设计能够使得推送板在不受外力时，能够复位。

8、优选的，位于最上端的所述补光灯外侧固定有与所述接触体相适配的接触垫，所述接触垫和所述接触体均有橡胶材质制成，橡胶材质制成，能够避免接触时造成损伤。

9、优选的，所述对接柱的外侧套有绒毛套，绒毛套能够对大棚外侧进行擦拭，将残留灰尘杂质进排出。

10、与现有技术相比，本发明的有益效果是：

11、本发明通过优化现有在地面上插补光灯的方式进行补光，通过设计的补光机构与驱动组件相互配合，能使得多个补光灯在大棚的内侧依次上升，位置可调，对光照范围也能调节，满足对大棚侧边草莓的全方面充足光照，同时与角度调节组件相抵，能够对光照灯的角度进行调节，从而能够对大棚中间区域草莓的光照，避免存在光照不到的阴影部分，使得草莓受光照时间充足；

12、通过驱动组件内对接柱外侧的绒毛套，使得对接柱在大棚外侧移动时，能够对大棚外侧进行擦拭，将大棚外侧残留的雨水污渍、落叶等杂物灰尘排出，提高大棚的透光，使得白天对草莓的光照效果更佳。

技术特征：

1.一种角度可调的草莓种植光照器，包括：

2.根据权利要求1所述的一种角度可调的草莓种植光照器，其特征在于：所述补光机构(7)包括多个补光灯(9)，多个补光灯(9)之间固定有连接绳(11)，所述轨道板(6)上开有移动口(10)，且多个补光灯(9)上均固定有与所述移动口(10)相适配的连接柱(12)，所述连接柱(12)的两端分别与两个移动口(10)滑动插接，且所述补光灯(9)的两端均固定有与所述轨道板(6)相贴合的限位柱(13)，所述连接柱(12)位于所述轨道板(6)处均转动安装有移动轮(14)。

3.根据权利要求2所述的一种角度可调的草莓种植光照器，其特征在于：所述驱动组件(38)包括双轴电机(15)和牵引绳(16)，所述牵引绳(16)的一端依次滑动贯穿多个连接柱(12)，并绕过横杆(4)，滑动贯穿大棚伸出至大棚外侧，并固定有对接柱(17)，另一端滑动贯穿大棚，并与对接柱(17)外侧固定，所述外支架(8)上的两端分别固定有与牵引绳(16)相贴合的导向杆(18)和导向板(19)，所述牵引绳(16)位于最上端的连接柱(12)两端均固定有限位板(20)，所述双轴电机(15)的两端均通过联轴器固定有移动齿轮(21)，且所述外支架(8)的外侧固定有与所述移动齿轮(21)相啮合的齿板一(22)，所述移动齿轮(21)的外侧转动安装有带动柱(23)，且带动柱(23)与对接柱(17)相插接，所述外支架(8)的内侧固定有限位轨(24)，且所述双轴电机(15)的外侧固定有与所述限位轨(24)相适配的安装座(25)。

4.根据权利要求3所述的一种角度可调的草莓种植光照器，其特征在于：所述限位轨(24)的横截面形状为两个u型，且所述安装座(25)内转安装有与所述限位轨(24)内壁滑动对接的滚柱(26)。

5.根据权利要求1所述的一种角度可调的草莓种植光照器，其特征在于：所述角度调节组件(5)包括推送板(27)和固定在所述安装板(3)外侧的两个u型架(28)，所述推送板(27)的外端固定有与所述u型架(28)内壁滑动对接的u型板(29)，且其中一个u型板(29)内壁固定有齿板二(30)，另一个为光滑平面，所述连接杆(2)的外侧固定有调节齿轮(31)，且所述调节齿轮(31)与所述齿板二(30)相啮合，所述u型架(28)的外侧安装有用于所述推送板(27)复位的推送件(32)。

6.根据权利要求5所述的一种角度可调的草莓种植光照器，其特征在于：所述推送件(32)包括固定在u型架(28)外侧对接块(33)，所述对接块(33)内滑动插接有推送杆(34)，且所述推送杆(34)的尾端固定有限位块，两个推送杆(34)的远离限位块一端固定有接触体(35)，接触体(35)与推送板(27)固定，且所述推送杆(34)的外侧套有与所述接触体(35)和对接块(33)相抵的推送弹簧(36)。

7.根据权利要求1所述的一种角度可调的草莓种植光照器，其特征在于：位于最上端的所述补光灯(9)外侧固定有与所述接触体(35)相适配的接触垫(37)，所述接触垫(37)和所述接触体(35)均有橡胶材质制成。

8.根据权利要求7所述的一种角度可调的草莓种植光照器，其特征在于：所述对接柱(17)的外侧套有绒毛套。

技术总结
本发明公开一种角度可调的草莓种植光照器，涉及种植光照器技术领域，解决了现有草莓补光时存在阴影区域的问题，包括设置在大棚内的光照灯，还包括固定在光照灯顶部的连接杆和固定在大棚内钢支架外侧的轨道板，连接杆的顶部通过轴承对接有安装板，且安装板的外端固定有横杆，本发明通过优化现有在地面上插补光灯的方式进行补光，通过设计的补光机构与驱动组件相互配合，能使得多个补光灯在大棚的内侧依次上升，位置可调，对光照范围也能调节，满足对大棚侧边草莓的全方面充足光照，同时与角度调节组件相抵，能够对光照灯的角度进行调节，从而能够对大棚中间区域草莓的光照，避免存在光照不到的阴影部分，使得草莓受光照时间充足。

技术研发人员：施春玲
受保护的技术使用者：江西火焰寨生态农业发展有限公司
技术研发日：
技术公布日：2024/1/12
