一种手动自毁打针筒的制作方法

本技术涉及打针筒，特别地，涉及一种手动自毁打针筒。

背景技术：

1、目前，公告号为cn213191805u的中国专利公开了一种注射器防护结构，包括空筒、防护套、设置于空筒的内部的活塞轴，活塞轴的一端固定连接有活塞。防护套的防护结构通过防护套与设置于防护套内部的缩进杆设置完成，防护套置于空筒一端，使针头置于防护套内部，当抽取药液时，防护套可以保护药液袋，对患者注射时防护套向空筒另一端缩进，针头伸出刺入患者皮肤，完成注射时，针头伸出患者皮肤，防护套内部的缩进杆推动防护套复位，继续保护针头，避免刺伤医护人员。然而其打针筒仍有可能被人二次利用，针头内残留的回流血液，针头上残留的细菌等隐患增加了交叉感染的风险。

技术实现思路

1、有鉴于此，本实用新型目的是提供一种手动自毁打针筒，其具有当完成注射后，可手动完成针头回缩，完成自毁。

2、为了解决上述技术问题，本实用新型的技术方案是：一种手动自毁打针筒，包括针筒本体、设置在所述针筒本体内部的推杆、设置在针筒本体内部并与推杆一端连接的密封橡胶，还包括针座，所述针座设置在所述针筒本体的端部，所述针座包括中空的针套、设置在针套内的针栓本体、设置在针栓本体内的针头、设置在针栓本体与针套之间的弹簧，所述针套的中空腔体包括依次连通的废针腔、连接腔、针栓腔，所述废针腔侧壁设置有圆孔，所述连接腔远离针筒本体的侧壁设置有直口槽，所述直口槽连接所述废针腔以及所述针栓腔，所述针栓本体设置在所述针栓腔内，所述针栓本体的侧壁设置有拉栓，所述拉栓贯穿连接腔以及废针腔，所述拉栓经过所述废针腔侧壁的圆孔。

3、通过上述技术方案，医护人员完成注射后，通过施加拉栓本体远离针筒本体的力，将针栓本体和设置在针栓本体内的针头沿直口槽方向进入废针腔，折断拉栓，针栓本体进入废针腔底部，完成自毁。

4、优选的，所述针筒本体的端部设置有外螺纹，所述针套外壁与所述针栓腔相对处设置有内螺纹，所述外螺纹与所述内螺纹旋合固定。

5、通过上述技术方案，针座和针筒本体可以更加方便的固定连接。

6、优选的，所述拉栓本体远离所述针栓本体的一端设置有拉栓台。

7、通过上述技术方案，医护人员可以更加轻松的施加拉栓本体远离针栓本体的力。

8、优选的，所述拉栓本体侧壁设置有拉栓筋，所述拉栓筋一端延伸至连接腔，所述拉栓筋的另一端连接拉栓台。

9、通过上述技术方案，所述拉栓本体不会在施加远离针栓本体的力时提前断裂。

10、优选的，所述针套内壁与所述针栓腔相对应处设置有斜面一，所述斜面一的一端延伸至连接腔并远离内螺纹，所述针栓本体设置于斜面一上，所述针栓本体一端设置有与斜面一相对应的斜面二。

11、通过上述技术方案，在正常状态时针筒拥有更强的安全性。

12、优选的，所述弹簧套设于所述针头，所述弹簧一端固定于所述针栓本体。

13、通过上述技术方案，所述弹簧可以在满足将所述针栓本体压于所述斜面一的同时又保证了不会因拉动所述针栓本体时，所述弹簧偏离而造成自毁失败。

技术特征：

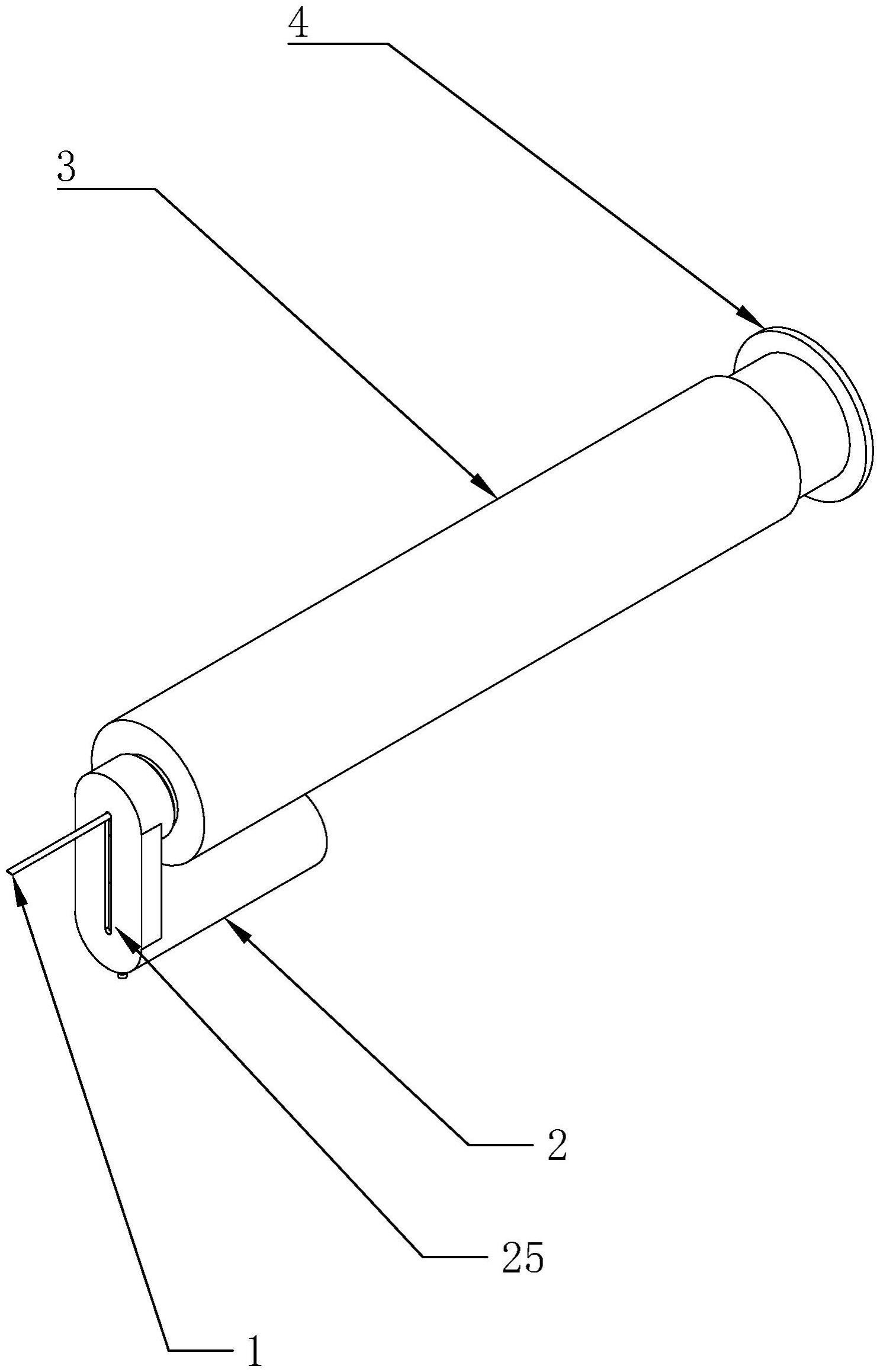

1.一种手动自毁打针筒，包括针筒本体(3)、设置在所述针筒本体(3)内部的推杆(4)、设置在针筒本体(3)内部并与推杆(4)一端连接的密封橡胶(5)，其特征是：还包括针座(2)，所述针座(2)设置在所述针筒本体(3)的端部，所述针座(2)包括中空的针套(21)、设置在针套(21)内的针栓本体(22)、设置在针栓本体(22)内的针头(1)、设置在针栓本体(22)与针套(21)之间的弹簧(23)，所述针套(21)的中空腔体包括依次连通的废针腔(211)、连接腔(212)、针栓腔(213)，所述废针腔(211)侧壁设置有圆孔(29)，所述连接腔(212)远离针筒本体(3)的侧壁设置有直口槽(25)，所述直口槽(25)连接所述废针腔(211)以及所述针栓腔(213)，所述针栓本体(22)设置在所述针栓腔(213)内，所述针栓本体(22)的侧壁设置有拉栓，所述拉栓贯穿连接腔(212)以及废针腔(211)，所述拉栓经过所述废针腔(211)侧壁的圆孔(29)。

2.根据权利要求1所述的一种手动自毁打针筒，其特征是：所述针筒本体(3)的端部设置有外螺纹(30)，所述针套(21)外壁与所述针栓腔(213)相对处设置有内螺纹(26)，所述外螺纹(30)与所述内螺纹(26)旋合固定。

3.根据权利要求1所述的一种手动自毁打针筒，其特征是：所述拉栓本体(28)远离针栓本体(22)的一端设置有拉栓台(24)。

4.根据权利要求3所述的一种手动自毁打针筒，其特征是：所述拉栓本体(28)侧壁设置有拉栓筋，所述拉栓筋一端延伸至连接腔(212)，所述拉栓筋的另一端连接拉栓台(24)。

5.根据权利要求1所述的一种手动自毁打针筒，其特征是：所述针套(21)内壁与所述针栓腔(213)相对应处设置有斜面一(2131)，所述斜面一(2131)的一端延伸至连接腔(212)并远离内螺纹(26)，所述针栓本体(22)设置于斜面一(2131)上，所述针栓本体(22)一端设置有与斜面一(2131)相对应的斜面二(2132)。

6.根据权利要求1所述的一种手动自毁打针筒，其特征是：所述弹簧(23)套设于所述针头(1)，所述弹簧(23)一端固定于所述针栓本体(22)。

技术总结
本技术提供了一种手动自毁打针筒，包括针筒本体、推杆、密封橡胶，还包括设置在针筒本体端部的针座，针座包括中空的针套、设置在针套内的针栓本体、设置在针栓本体内的针头、设置在针栓本体与针套之间的弹簧，针套的中空腔体包括依次连通的废针腔、连接腔、针栓腔，废针腔侧壁设置有圆孔，连接腔远离针筒本体的侧壁设置有直口槽，直口槽连接废针腔以及针栓腔，针栓本体设置在针栓腔内，针栓本体的侧壁设置有拉栓，拉栓贯穿连接腔以及废针腔，拉栓经过废针腔侧壁的圆孔。医护人员完成注射后，通过施加拉栓本体远离针筒本体的力，将针栓本体和设置在针栓本体内的针头沿直口槽方向进入废针腔，折断拉栓，针栓本体进入废针腔底部，完成自毁。

技术研发人员：袁宇敬,杨舟
受保护的技术使用者：浙江康泰医疗器械有限公司
技术研发日：20221229
技术公布日：2024/1/12
