一种固定式妇科给药器的制作方法

本发明涉及医疗器械领域，特别是涉及一种固定式妇科给药器。

背景技术：

1、妇科疾病，例如阴道炎，是女性常见的生殖系统疾病，若不及时治疗，将会给正常的生活和工作带来极大的不便。目前，在治疗妇科疾病的过程中，需要医护人员利用手指将药物推送至患者体内。该方式容易发生交叉感染，且患者无法自行操作。

2、因此，如何提供一种能够避免交叉感染，且患者能够自行操作的给药器成为本领域技术人员目前所亟待解决的问题。

技术实现思路

1、为解决以上技术问题，本发明提供一种固定式妇科给药器，以避免交叉感染，以使患者能够自行完成药物的置入。

2、为实现上述目的，本发明提供了如下方案：

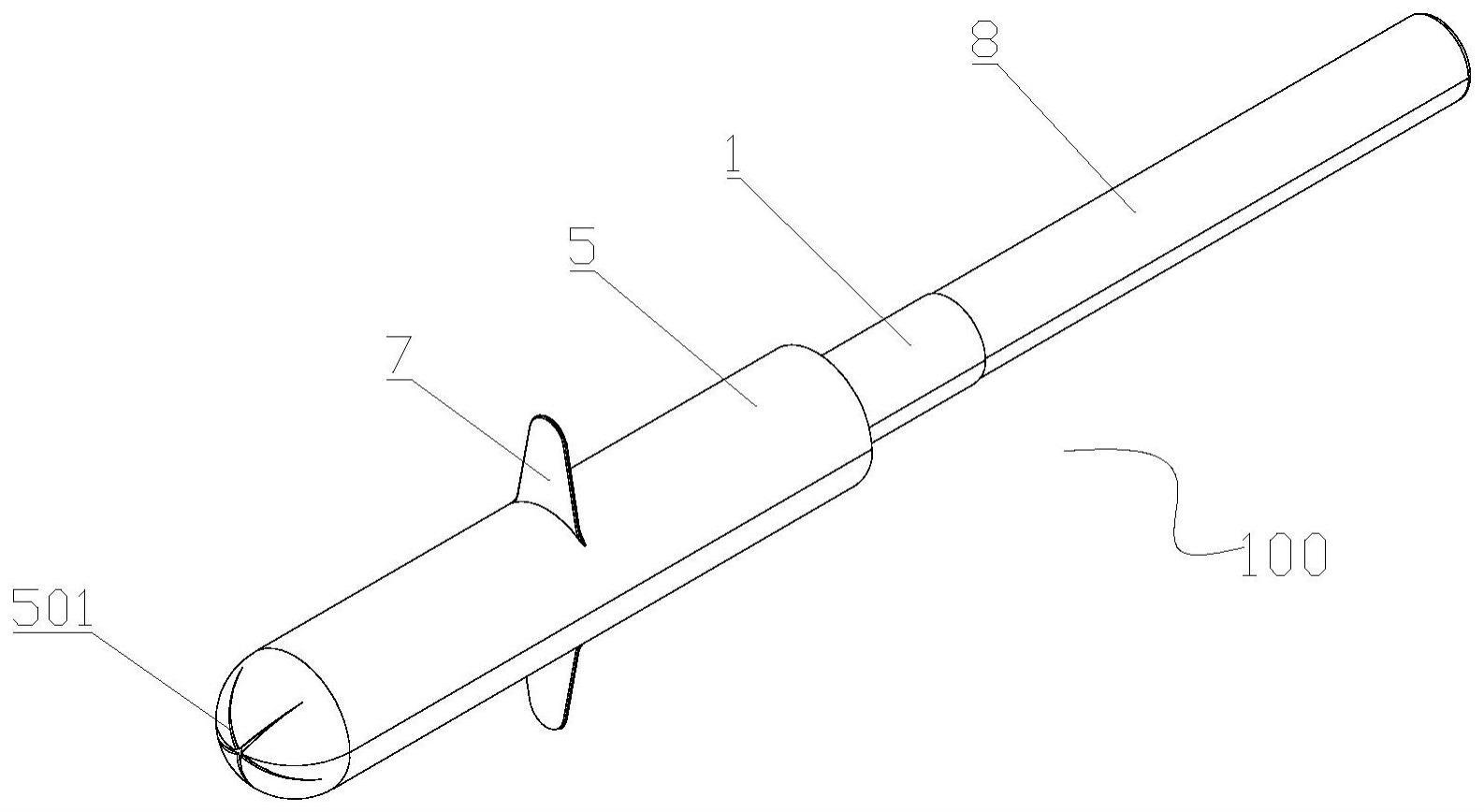

3、本发明提供一种固定式妇科给药器，包括：

4、给药筒；

5、给药柱，所述给药柱的外侧壁周向设置有至少两个给药槽；分药盘，设置于所述给药筒和所述给药柱之间，并与所述给药筒能够拆卸地连接，所述给药筒、所述给药柱以及所述分药盘三者同轴设置，所述分药盘上设置有导流结构，所述导流结构与所述给药筒内部相连通，且各个所述给药槽均与所述导流结构相连通；

6、能够供液体穿过的柔性内罩，所述柔性内罩罩设于所述给药柱外部，且所述柔性内罩靠近所述分药盘的一端夹紧于所述给药筒和所述分药盘之间；

7、可变形助推套，所述可变形助推套套设于所述柔性内罩外部，且所述可变形助推套与所述柔性内罩二者能够相对滑动，所述可变形助推套靠近所述给药筒的一端敞口设置，所述可变形助推套远离所述给药筒的一端周向设置有多个裂口，全部所述裂口均相连通。

8、可选地，所述分药盘靠近所述给药筒的一端设置有环形凹槽，所述给药筒将所述柔性内罩靠近所述分药盘的一端压入所述环形凹槽内。

9、可选地，所述导流结构包括：

10、导流环槽，设置于所述环形凹槽的槽底，所述柔性内罩压入所述分药盘的一端设置于所述环形凹槽的正上方；

11、多个第一导流槽，设置于所述环形凹槽的槽底，并沿所述分药盘的周向设置，各个所述第一导流槽的槽口均与所述给药筒内部相对设置，以使所述导流结构与所述给药筒内部相连通，各个所述第一导流槽均与所述环形凹槽相连通；

12、多个第二导流槽，设置于所述环形凹槽的槽壁上，且全部第二导流槽沿所述分药盘的周向设置，各个所述第二导流槽均与所述环形凹槽相连通。

13、可选地，所述第一导流槽和所述第二导流槽一一对应，并沿所述分药盘的径向依次设置。

14、可选地，所述分药盘的外周侧壁上设置有凸缘，所述凸缘与所述给药柱相抵。

15、可选地，固定式妇科给药器还包括隔板，所述隔板设置于所述给药筒内部，并沿所述给药筒的轴线方向将所述给药筒内部分隔为相互独立的第一空间和第二空间，所述隔板上设置有多个给药孔，各个所述给药孔的两端均分别与所述第一空间和所述第二空间相连通，所述第二空间与所述导流结构相连通。

16、可选地，所述分药盘与所述隔板能够拆卸地连接。

17、可选地，固定式妇科给药器还包括两个助推片，两个所述助推片对称设置与所述可变形助推套的外侧壁上。

18、可选地，固定式妇科给药器还包括助推杆，所述助推杆的一端与所述给药筒远离所述分药盘的一端能够拆卸地连接。

19、可选地，所述柔性内罩采用医用吸水材料或者纯棉无纺布制成。

20、本发明相对于现有技术取得了以下技术效果：

21、本发明提供的固定式妇科给药器，包括：给药筒；给药柱，给药柱的外侧壁周向设置有至少两个给药槽；分药盘，设置于给药筒和给药柱之间，并与给药筒能够拆卸地连接，给药筒、给药柱以及分药盘三者同轴设置，分药盘上设置有导流结构，导流结构与给药筒内部相连通，且各个给药槽均与导流结构相连通；能够供液体穿过的柔性内罩，柔性内罩罩设于给药柱外部，且柔性内罩靠近分药盘的一端夹紧于给药筒和分药盘之间；可变形助推套，可变形助推套套设于柔性内罩外部，且可变形助推套与柔性内罩二者能够相对滑动，可变形助推套靠近给药筒的一端敞口设置，可变形助推套远离给药筒的一端周向设置有多个裂口，全部裂口均相连通。利用本发明提供的固定式妇科给药器来完成药物的置入，能够有效避免交叉感染。另外，具体使用过程中，药物经给药槽到达柔性内罩。将固定式妇科给药器整体置入患者体内，并将可变形助推套撤出后，柔性内罩能够与患者的阴道内壁相贴合，进行能够实现病灶位置的贴敷给药。该固定式妇科给药器操作简单，借助该固定式妇科给药器患者能够自行完成药物的置入，且贴敷给药方式，给药效果更好。

技术特征：

1.一种固定式妇科给药器，其特征在于，包括：

2.根据权利要求1所述的固定式妇科给药器，其特征在于，所述分药盘靠近所述给药筒的一端设置有环形凹槽，所述给药筒将所述柔性内罩靠近所述分药盘的一端压入所述环形凹槽内。

3.根据权利要求2所述的固定式妇科给药器，其特征在于，所述导流结构包括：

4.根据权利要求3所述的固定式妇科给药器，其特征在于，所述第一导流槽和所述第二导流槽一一对应，并沿所述分药盘的径向依次设置。

5.根据权利要求1所述的固定式妇科给药器，其特征在于，所述分药盘的外周侧壁上设置有凸缘，所述凸缘与所述给药柱相抵。

6.根据权利要求1所述的固定式妇科给药器，其特征在于，还包括隔板，所述隔板设置于所述给药筒内部，并沿所述给药筒的轴线方向将所述给药筒内部分隔为相互独立的第一空间和第二空间，所述隔板上设置有多个给药孔，各个所述给药孔的两端均分别与所述第一空间和所述第二空间相连通，所述第二空间与所述导流结构相连通。

7.根据权利要求6所述的固定式妇科给药器，其特征在于，所述分药盘与所述隔板能够拆卸地连接。

8.根据权利要求1所述的固定式妇科给药器，其特征在于，还包括两个助推片，两个所述助推片对称设置与所述可变形助推套的外侧壁上。

9.根据权利要求1所述的固定式妇科给药器，其特征在于，还包括助推杆，所述助推杆的一端与所述给药筒远离所述分药盘的一端能够拆卸地连接。

10.根据权利要求1所述的固定式妇科给药器，其特征在于，所述柔性内罩采用医用吸水材料或者纯棉无纺布制成。

技术总结
本发明涉及医疗器械领域，公开一种固定式妇科给药器，包括：给药筒；给药柱，外侧壁周向设置有至少两个给药槽；与给药筒能够拆卸地连接的分药盘，设置于给药筒和给药柱之间，且三者同轴设置，分药盘上设置有导流结构，导流结构与给药筒内部连通，各个给药槽均与导流结构连通；能够供液体穿过的柔性内罩，罩设于给药柱外部，柔性内罩靠近分药盘的一端夹紧于给药筒和分药盘之间；可变形助推套，套设于柔性内罩外部，可变形助推套与柔性内罩能够相对滑动，可变形助推套靠近给药筒的一端敞口设置，可变形助推套远离给药筒的一端周向设置有多个裂口，全部裂口均相连通。借助本发明提供的固定式妇科给药器，能够避免交叉感染，且患者能够自行给药。

技术研发人员：孙龙江,王建
受保护的技术使用者：北京阳光宜康科技发展有限责任公司
技术研发日：
技术公布日：2024/1/13
