一种医用便携护理箱的制作方法

本发明涉及医疗护理，尤其涉及一种医用便携护理箱。

背景技术：

1、血液病患者由于凝血功能存在一定障碍性，导致鼻部容易发生出血现象，为了实现对病人的快速止血，来避免病人失血过多，血液科的医护人员一般需要借助护理装置来给鼻腔快速止血。

2、现有的医用便携护理箱仍存在以下问题：1、由于止血需要保持患者头部前倾，来防止血液倒流到喉咙，但现有装置无法将患者的头部进行限位固定，容易在止血护理过程中头部昂起或者移动；2、在止血过程中需要配合凉水或者凉毛巾辅助拍打额头，来促进鼻部凝血止血，现有装置则无法实现这一功能，故提出一种医用便携护理箱解决上述所提出的问题。

技术实现思路

1、本发明的目的是为了解决背景技术中的问题，而提出的一种医用便携护理箱。

2、为了实现上述目的，本发明采用了如下技术方案：

3、一种医用便携护理箱，包括下箱体，所述下箱体的顶部外壁铰接有上箱体，所述下箱体的外壁转动连接有旋杆，所述下箱体的外壁固定连接有流水斜板，所述流水斜板靠近旋杆的一侧的外壁开设有若干漏水网，所述下箱体的外壁固定连接有第一开关和第二开关，所述下箱体的内壁固定连接有清水箱和污水箱，所述旋杆的下方设置有出水管，所述出水管与污水箱相连通，所出水管的外壁固定连接有阀门，所述清水箱的内壁固定连接有吸水管，所述吸水管与清水箱相连通，所述吸水管的外壁固定连接有吸水泵，所述吸水管的上端转动连接有连接环，所述连接环的内壁螺纹连接有第一波纹软管，所述第一波纹软管远离连接环的一端与上箱体固定连接，所述第一波纹软管远离连接环的一端固定连接有水冷装置，所述上箱体的内壁固定连接有两个均匀分布的第一滑轨，两个所述第一滑轨的上方设置有滑动架，所述滑动架均与第一滑轨滑动连接，所述滑动架的顶部外壁固定连接有挂钩，所述滑动架的顶部外壁转动连接有两个均匀分布的第二固定杆，两个所述第二固定杆之间转动连接有头部固定装置，所述滑动架的顶部外壁固定连接有第一支架，所述第一支架的外壁螺纹连接有鼻部夹持装置，所述上箱体的顶部内壁转动连接有箱体把手，所述上箱体的顶部外壁铰接有锁板。

4、在上述的一种医用便携护理箱中，所述头部固定装置包括下颚支架，所述下颚支架的底部外壁固定连接有第一固定环，所述下颚支架的底部外壁固定连接有第一固定杆，所述第一固定杆的两端固定连接有头部固定带，所述头部固定带的外壁与滑动架的内壁滑动连接，所述下箱体的内壁固定连接有第二固定环，所述第二固定环的外壁活动连接有钩杆。

5、在上述的一种医用便携护理箱中，所述鼻部夹持装置包括螺纹杆，所述螺纹杆的一端外壁固定连接有旋钮，所述螺纹杆远离旋钮的一端固定连接有伸缩杆，所述伸缩杆与第一支架转动连接，所述伸缩杆远离螺纹杆的一端固定连接有第五齿轮，所述第五齿轮的外壁啮合有两个齿条，每个所述齿条的外壁均固定连接有鼻部夹板，每个所述齿条均与滑动架滑动连接。

6、在上述的一种医用便携护理箱中，两个所述鼻部夹板的下方设置有第一滚轮，所述第一滚轮通过设置的轴杆转动连接有第四支架，所述滑动架的上方设置有第二滚筒，所述第二滚筒通过设置的轴杆转动连接有第五支架，所述第五支架与滑动架固定连接，所述第二滚筒通过设置的轴杆固定连接有第四齿轮，所述第四齿轮的外壁啮合有第三齿轮。

7、在上述的一种医用便携护理箱中，所述第三齿轮通过设置的轴杆固定连接有电机，所述电机的外壁固定连接有第三支架，所述第三支架与滑动架固定连接，所述第三齿轮通过设置的轴杆固定连接有风扇。

8、在上述的一种医用便携护理箱中，所述水冷装置包括第二波纹软管，所述第二波纹软管的外壁固定连接有制冷气筒，所述制冷气筒的底部外壁固定连接有第二支架，所述第二支架与滑动架固定连接，所述制冷气筒的顶部外壁固定连接有两个均匀分布的通气软管，每个所述通气软管均与制冷气筒相连通，每个所述通气软管远离制冷气筒的一端均固定连接有刮板，两个所述刮板呈上下对称分布，每个所述刮板的内壁均固定连接有若干均匀分布的出气口。

9、在上述的一种医用便携护理箱中，所述第三齿轮的外壁啮合有第二齿轮，所述第二齿轮通过设置的轴杆固定连接有第六齿轮，所述第二齿轮通过设置的轴杆与滑动架转动连接，所述第六齿轮的外壁啮合有额头拍打装置，所述额头拍打装置包括第一齿轮，所述第一齿轮通过设置的轴杆固定连接有第一滑块，所述第一齿轮通过设置的轴杆与滑动架转动连接，所述第一滑块的外壁滑动连接有第一滑杆，所述第一滑杆远离第一滑块的一端固定连接有拍额板，所述拍额板的两侧外壁均固定连接有挤水装置。

10、在上述的一种医用便携护理箱中，所述挤水装置包括第二滑轨，两个所述第二滑轨呈对称分布，每个所述第二滑轨的外壁均滑动连接有两个上下分布的第三滑块，每个所述第二滑轨远离拍额板的一端均固定连接有第二滑块，每个所述第二滑块远离第二滑轨的一端均滑动连接有第三滑轨，每个所述第三滑轨均与滑动架的内壁固定连接，所述拍额板的外壁固定连接有若干均匀分布的出水孔。

11、与现有的技术相比，本一种医用便携护理箱的优点在于：

12、钩杆与第一固定环钩住，如图所示方向，下颚支架将会逆时针转动，且第一固定杆会拉动头部固定带，头部固定带会拉动头部，使得患者的头部为前倾状态，完成头部固定，防止患者止血过程中颈部用力导致酸痛或者姿势不到位造成止血困难等因素；

13、第三齿轮带动第二齿轮转动，第二齿轮带动第六齿轮转动，第六齿轮带动第一齿轮转动，第六齿轮带动第一滑块转动，第一滑块带动第一滑杆伸缩，水流通过出水孔流出，即可对患者头部进行冷水拍打促进凝血；

14、第三齿轮带动风扇转动，风扇可以对第二波纹软管进行风冷，且风通过两个通气软管流动到每一个出气口内吹出，使得拍额板上被水浸湿的棉布，变得更凉，止血效果更好；

15、第一滑杆的伸缩，可以带动第二滑块沿着第三滑轨滑动，使得两个刮板对拍额板上棉布的水进行挤压，接触额头后，棉布会带走人体温度，使得温度变高，挤压出升温的水分可以保证棉布始终是凉的；

16、综上所述，本发明通过设置头部固定装置使得患者的头部为前倾状态，防止患者止血过程中颈部用力导致酸痛或者姿势不到位造成止血困难等因素通过传动使得可对患者头部进行冷水拍打促进凝血，且始终保持冰凉的水温，止血效果更好。

技术特征：

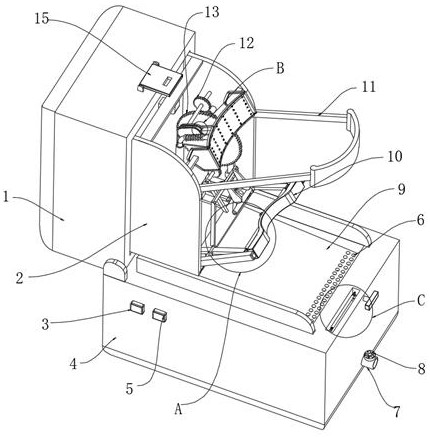

1.一种医用便携护理箱，包括下箱体（4），其特征在于：所述下箱体（4）的顶部外壁铰接有上箱体（1），所述下箱体（4）的外壁转动连接有旋杆（27），所述下箱体（4）的外壁固定连接有流水斜板（9），所述流水斜板（9）靠近旋杆（27）的一侧的外壁开设有若干漏水网（6），所述下箱体（4）的外壁固定连接有第一开关（3）和第二开关（5），所述下箱体（4）的内壁固定连接有清水箱（32）和污水箱（33），所述旋杆（27）的下方设置有出水管（7），所述出水管（7）与污水箱（33）相连通，所出水管（7）的外壁固定连接有阀门（8），所述清水箱（32）的内壁固定连接有吸水管（31），所述吸水管（31）与清水箱（32）相连通，所述吸水管（31）的外壁固定连接有吸水泵（35），所述吸水管（31）的上端转动连接有连接环（34），所述连接环（34）的内壁螺纹连接有第一波纹软管（29），所述第一波纹软管（29）远离连接环（34）的一端与上箱体（1）固定连接，所述第一波纹软管（29）远离连接环（34）的一端固定连接有水冷装置，所述上箱体（1）的内壁固定连接有两个均匀分布的第一滑轨（36），两个所述第一滑轨（36）的上方设置有滑动架（2），所述滑动架（2）均与第一滑轨（36）滑动连接，所述滑动架（2）的顶部外壁固定连接有挂钩（30），所述滑动架（2）的顶部外壁转动连接有两个均匀分布的第二固定杆（17），两个所述第二固定杆（17）之间转动连接有头部固定装置，所述滑动架（2）的顶部外壁固定连接有第一支架（20），所述第一支架（20）的外壁螺纹连接有鼻部夹持装置，所述上箱体（1）的顶部内壁转动连接有箱体把手（28），所述上箱体（1）的顶部外壁铰接有锁板（15）。

2.根据权利要求1所述的一种医用便携护理箱，其特征在于：所述头部固定装置包括下颚支架（10），所述下颚支架（10）的底部外壁固定连接有第一固定环（18），所述下颚支架（10）的底部外壁固定连接有第一固定杆（16），所述第一固定杆（16）的两端固定连接有头部固定带（11），所述头部固定带（11）的外壁与滑动架（2）的内壁滑动连接，所述下箱体（4）的内壁固定连接有第二固定环（26），所述第二固定环（26）的外壁活动连接有钩杆（25）。

3.根据权利要求1所述的一种医用便携护理箱，其特征在于：所述鼻部夹持装置包括螺纹杆（54），所述螺纹杆（54）的一端外壁固定连接有旋钮（56），所述螺纹杆（54）远离旋钮（56）的一端固定连接有伸缩杆（55），所述伸缩杆（55）与第一支架（20）转动连接，所述伸缩杆（55）远离螺纹杆（54）的一端固定连接有第五齿轮（51），所述第五齿轮（51）的外壁啮合有两个齿条（46），每个所述齿条（46）的外壁均固定连接有鼻部夹板（43），每个所述齿条（46）均与滑动架（2）滑动连接。

4.根据权利要求3所述的一种医用便携护理箱，其特征在于：两个所述鼻部夹板（43）的下方设置有第一滚轮（19），所述第一滚轮（19）通过设置的轴杆转动连接有第四支架（45），所述滑动架（2）的上方设置有第二滚筒（48），所述第二滚筒（48）通过设置的轴杆转动连接有第五支架（49），所述第五支架（49）与滑动架（2）固定连接，所述第二滚筒（48）通过设置的轴杆固定连接有第四齿轮（50），所述第四齿轮（50）的外壁啮合有第三齿轮（40）。

5.根据权利要求4所述的一种医用便携护理箱，其特征在于：所述第三齿轮（40）通过设置的轴杆固定连接有电机（39），所述电机（39）的外壁固定连接有第三支架（38），所述第三支架（38）与滑动架（2）固定连接，所述第三齿轮（40）通过设置的轴杆固定连接有风扇（52）。

6.根据权利要求1所述的一种医用便携护理箱，其特征在于：所述水冷装置包括第二波纹软管（41），所述第二波纹软管（41）的外壁固定连接有制冷气筒（42），所述制冷气筒（42）的底部外壁固定连接有第二支架（37），所述第二支架（37）与滑动架（2）固定连接，所述制冷气筒（42）的顶部外壁固定连接有两个均匀分布的通气软管（22），每个所述通气软管（22）均与制冷气筒（42）相连通，每个所述通气软管（22）远离制冷气筒（42）的一端均固定连接有刮板（59），两个所述刮板（59）呈上下对称分布，每个所述刮板（59）的内壁均固定连接有若干均匀分布的出气口（58）。

7.根据权利要求5所述的一种医用便携护理箱，其特征在于：所述第三齿轮（40）的外壁啮合有第二齿轮（13），所述第二齿轮（13）通过设置的轴杆固定连接有第六齿轮（53），所述第二齿轮（13）通过设置的轴杆与滑动架（2）转动连接，所述第六齿轮（53）的外壁啮合有额头拍打装置，所述额头拍打装置包括第一齿轮（12），所述第一齿轮（12）通过设置的轴杆固定连接有第一滑块（21），所述第一齿轮（12）通过设置的轴杆与滑动架（2）转动连接，所述第一滑块（21）的外壁滑动连接有第一滑杆（23），所述第一滑杆（23）远离第一滑块（21）的一端固定连接有拍额板（44），所述拍额板（44）的两侧外壁均固定连接有挤水装置。

8.根据权利要求7所述的一种医用便携护理箱，其特征在于：所述挤水装置包括第二滑轨（47），两个所述第二滑轨（47）呈对称分布，每个所述第二滑轨（47）的外壁均滑动连接有两个上下分布的第三滑块（60），每个所述第二滑轨（47）远离拍额板（44）的一端均固定连接有第二滑块（14），每个所述第二滑块（14）远离第二滑轨（47）的一端均滑动连接有第三滑轨（24），每个所述第三滑轨（24）均与滑动架（2）的内壁固定连接，所述拍额板（44）的外壁固定连接有若干均匀分布的出水孔（57）。

技术总结
本发明涉及医疗护理技术领域，具体涉及一种医用便携护理箱，包括下箱体，所述下箱体的顶部外壁铰接有上箱体，所述下箱体的外壁转动连接有旋杆，所述下箱体的外壁固定连接有流水斜板，所述流水斜板靠近旋杆的一侧的外壁开设有若干漏水网，所述滑动架的顶部外壁固定连接有挂钩，所述滑动架的顶部外壁转动连接有两个均匀分布的第二固定杆，两个所述第二固定杆之间转动连接有头部固定装置。该一种医用便携护理箱通过设置头部固定装置使得患者的头部为前倾状态，防止患者止血过程中颈部用力导致酸痛或者姿势不到位造成止血困难等因素通过传动使得可对患者头部进行冷水拍打促进凝血，且始终保持冰凉的水温，止血效果更好。

技术研发人员：仪美娟,徐芳
受保护的技术使用者：高密经济开发区卫生院
技术研发日：
技术公布日：2024/2/8
