一种灵芝丸剂数粒装置的制作方法

本技术涉及数粒装置，具体为一种灵芝丸剂数粒装置。

背景技术：

1、中药就是指在中医理论指导下，用于预防、治疗、诊断疾病并具有康复与保健作用的物质，中药主要来源于天然药及其加工品，包括植物药、动物药、矿物药及部分化学、生物制品类药物，而灵芝是上乘的补品，深受人们的喜爱，通过会制成灵芝丸剂，精确定量服用对于老年人来说是一个难题，造成了老年人服用药物的困难；

2、在公开号为cn211544581u公开的一种新型的丸剂数粒装置，按键通过弹簧的作用可在瓶体中往复移动，当在非按压状态(即弹簧处于自然伸展状态)时，按键上的储药筒与瓶体的进药孔正对，与瓶盖的出药孔不相对，通过倒置，药丸可以通过进药孔流入储药筒内；按压按键，按键会向瓶体的方向移动，储药筒与进药孔封闭，按键移动至抵触瓶盖的限位结构时停止，此时为按压状态，瓶体的储药筒正对于瓶盖的出药孔，储药筒中的药丸可通过瓶盖的出药孔流出；

3、但是，上述方案在使用的过程中，需要反复按压按键，将药丸一个个的导出，需要进行频繁的操作，进而会增加老年人的操作时间，不便于自动定量的取药。

4、所以我们提出了一种灵芝丸剂数粒装置，以便于解决上述中提出的问题。

技术实现思路

1、本实用新型的目的在于提供一种灵芝丸剂数粒装置，以解决上述背景技术提出的目前市场上现有的灵芝丸剂数粒装置，在使用的过程中，需要反复按压按键，将药丸一个个的导出，需要进行频繁的操作，进而会增加老年人的操作时间，不便于自动定量的取药的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种灵芝丸剂数粒装置，包括设置的存储瓶，且存储瓶的顶部安装有封盖，并且存储瓶的顶部内侧开设有存放腔，用于存放灵芝丸剂，而且存放腔的底部连通有导出通道，同时导出通道贯通开设于存储瓶的底部；

3、还包括：

4、所述存储瓶的上部外侧对称安装有防滑片，且存储瓶的下部外侧套设有套环；

5、所述导出通道的底部内壁上对称开设有第一横槽，且第一横槽中连接有第一封板；

6、所述导出通道的顶部内壁上对称开设有第二横槽，且第二横槽中连接有第二封板。

7、优选的，所述套环的内壁上对称安装有限位块，且限位块连接于限位槽中，并且限位槽对称开设于存储瓶的外部，而且限位块与限位槽之间安装有第一弹簧，使得套环移动后就会带动限位块在限位槽中滑动，进而对第一弹簧进行压缩。

8、优选的，所述限位块的底部固定有第一拉绳，且第一拉绳的底部与第一封板相连接，并且第一封板与第一横槽之间安装有第二弹簧，而且第一封板设置为半圆形结构，使得限位块移动后就会通过第一拉绳带动第一封板滑动，进而对第二弹簧进行压缩。

9、优选的，所述第一封板通过第一拉绳和第二弹簧构成开合滑动结构，且第二弹簧的弹力等于第一弹簧的弹力，并且闭合后的第一封板面积大于导出通道的横截面积，使得第二弹簧带动第一封板闭合后，可以对导出通道进行关闭。

10、优选的，所述第一封板的外侧固定有第二拉绳，且第二拉绳的顶部与第二封板相连接，并且第二封板与第二横槽之间连接有第三弹簧，使得第一封板滑动时还会通过第二拉绳带动第二封板在第二横槽中滑动，进而对第三弹簧进行压缩。

11、优选的，所述第二封板与第一封板的初始状态相反，且第三弹簧与第二弹簧的初始状态相反，使得第一封板和第二封板的卡合可以控制灵芝丸剂的定量输出。

12、与现有技术相比，本实用新型灵芝丸剂数粒装置的有益效果是：导出通道中可以存放定量的灵芝丸剂，第一封板打开时，第二封板闭合，进而可以对灵芝丸剂进行自动定量输出，避免老人一个个的取药，繁琐费时，并且第一封板闭合后，第二封板又会打开，进而自动定量的将灵芝丸剂存放在导出通道中，操作便捷，具体内容如下：

13、1、通过设置的套环移动后就会带动限位块在限位槽中进行移动，进而对第一弹簧进行压缩，限位块移动后就会对第一拉绳进行牵拉，第一拉绳就会带动第一封板在第一横槽中进行滑动，进而对第二弹簧进行压缩，从而打开导出通道的出口，灵芝丸剂就会自动落出，进而可以将导出通道中定量的灵芝丸剂进行自动导出，数量准确，老年人便于操作；

14、2、通过设置的第一封板在打开后会对第二拉绳进行放松，压缩状态的第三弹簧就会推动第二封板进行伸出，从而对导出通道进行封闭，避免在灵芝丸剂导出时，存放腔中的灵芝丸剂落出，而当第一封板闭合后，第二拉绳就会对第二封板牵拉，第二封板就会压缩第三弹簧而打开，存放腔中的灵芝丸剂又会自动定量的落在导出通道中，便于下次取用。

技术特征：

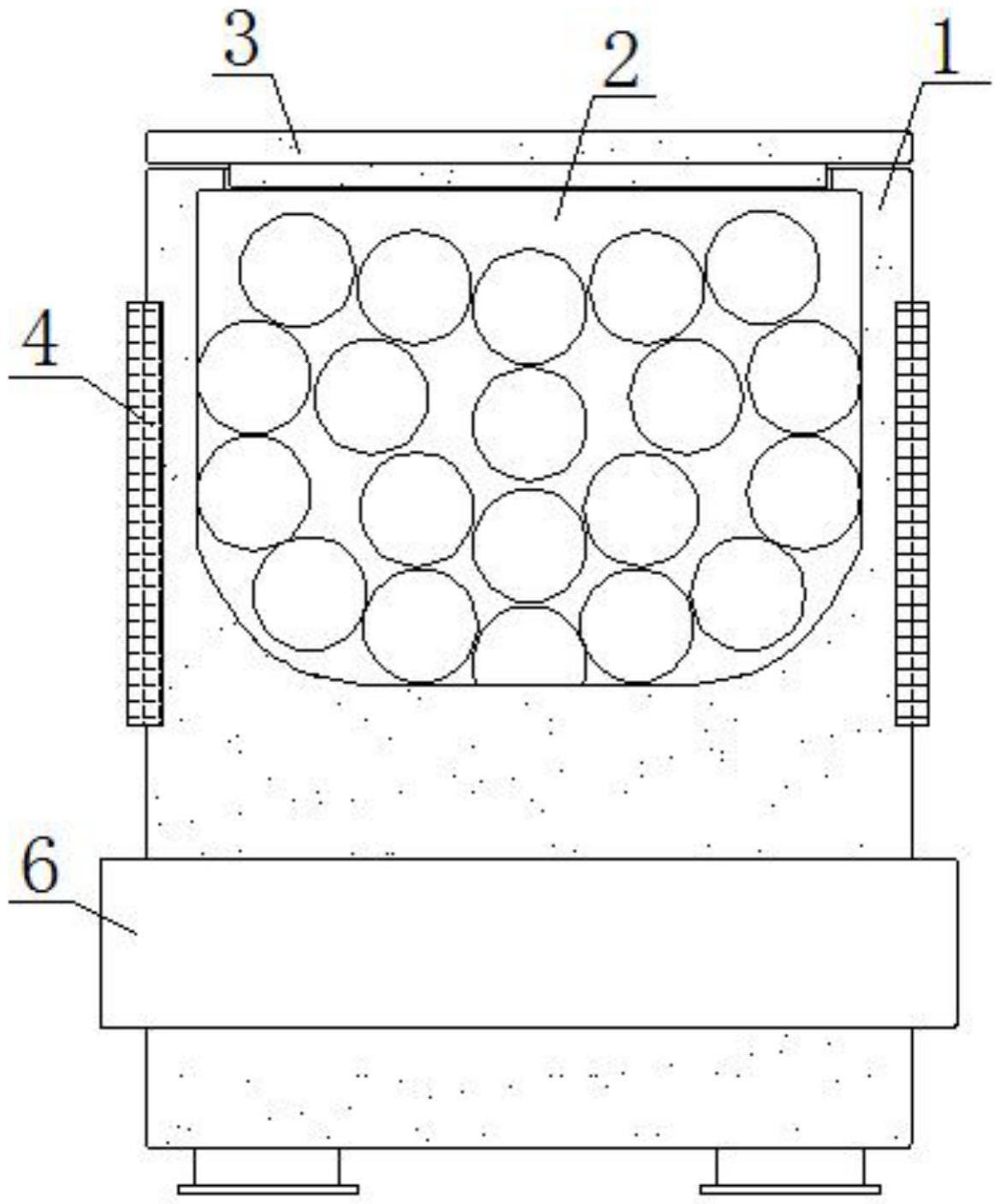

1.一种灵芝丸剂数粒装置，包括设置的存储瓶(1)，且存储瓶(1)的顶部安装有封盖(3)，并且存储瓶(1)的顶部内侧开设有存放腔(2)，用于存放灵芝丸剂，而且存放腔(2)的底部连通有导出通道(5)，同时导出通道(5)贯通开设于存储瓶(1)的底部；

2.根据权利要求1所述的一种灵芝丸剂数粒装置，其特征在于：所述套环(6)的内壁上对称安装有限位块(7)，且限位块(7)连接于限位槽(8)中，并且限位槽(8)对称开设于存储瓶(1)的外部，而且限位块(7)与限位槽(8)之间安装有第一弹簧(9)。

3.根据权利要求2所述的一种灵芝丸剂数粒装置，其特征在于：所述限位块(7)的底部固定有第一拉绳(10)，且第一拉绳(10)的底部与第一封板(11)相连接，并且第一封板(11)与第一横槽(12)之间安装有第二弹簧(13)，而且第一封板(11)设置为半圆形结构。

4.根据权利要求1所述的一种灵芝丸剂数粒装置，其特征在于：所述第一封板(11)通过第一拉绳(10)和第二弹簧(13)构成开合滑动结构，且第二弹簧(13)的弹力等于第一弹簧(9)的弹力，并且闭合后的第一封板(11)面积大于导出通道(5)的横截面积。

5.根据权利要求1所述的一种灵芝丸剂数粒装置，其特征在于：所述第一封板(11)的外侧固定有第二拉绳(14)，且第二拉绳(14)的顶部与第二封板(15)相连接，并且第二封板(15)与第二横槽(16)之间连接有第三弹簧(17)。

6.根据权利要求1所述的一种灵芝丸剂数粒装置，其特征在于：所述第二封板(15)与第一封板(11)的初始状态相反，且第三弹簧(17)与第二弹簧(13)的初始状态相反。

技术总结
本技术公开了一种灵芝丸剂数粒装置，包括设置的存储瓶，且存储瓶的顶部安装有封盖，并且存储瓶的顶部内侧开设有存放腔，用于存放灵芝丸剂，而且存放腔的底部连通有导出通道，同时导出通道贯通开设于存储瓶的底部；还包括：所述导出通道的底部内壁上对称开设有第一横槽，且第一横槽中连接有第一封板；所述导出通道的顶部内壁上对称开设有第二横槽，且第二横槽中连接有第二封板。该灵芝丸剂数粒装置，导出通道中可以存放定量的灵芝丸剂，第一封板打开时，第二封板闭合，灵芝丸剂自动定量输出，避免老人一个个的取药，繁琐费时，第一封板闭合后，第二封板打开，进而自动定量的将灵芝丸剂存放在导出通道中，操作便捷。

技术研发人员：毛景华,张泰顺,黄敏
受保护的技术使用者：武夷山元生泰生物科技有限公司
技术研发日：20230112
技术公布日：2024/1/12
