一种肺功能检查辅助装置的制作方法

本技术涉及肺功能检查，特别是涉及一种肺功能检查辅助装置。

背景技术：

1、肺功能检查是呼吸系统疾病的必要检查之一，主要用于检测呼吸道的通畅程度、肺容量的大小，对于早期检出肺、气道病变，评估疾病的病情严重程度及预后，评定药物或其他治疗方法的疗效，鉴别呼吸困难的原因，诊断病变部位、评估肺功能对手术的耐受力或劳动强度耐受力及对危重病人的监护等方面有重要的临床价值。

2、目前，现有的肺功能检查仪器通常安装在医生工位上，在进行肺功能检查时，为检查人员提供一个座椅，让检查人员坐在座椅上对吹气管进行呼气和吸气，由于每个检查人员身高和坐姿不同，使得在检查人员进行检查时，需要身体前倾、弯腰或者挪动座椅位置，来进行检查，非常的不方便，而且影响检查人员呼气和吸气的方式，降低了检测结果的精准性，因此我们提出了一种肺功能检查辅助装置，以此来解决上述提到的问题。

技术实现思路

1、针对上述问题，本实用新型提供了一种肺功能检查辅助装置，对吹气管具有良好的调节性，能够根据检查人员的坐姿来调节吹气管的位置和高度，提高检查过程的舒适性。

2、本实用新型的技术方案是：

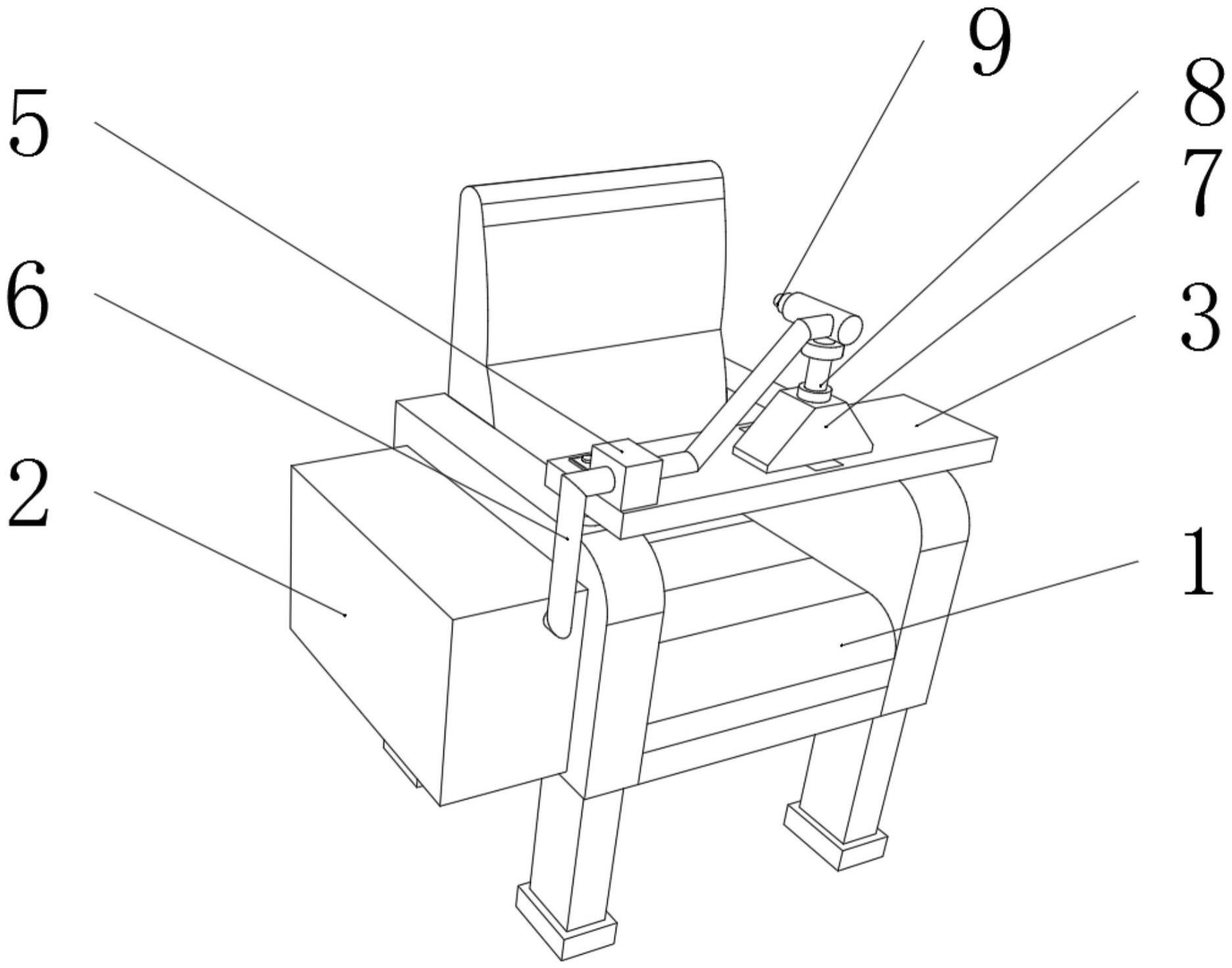

3、一种肺功能检查辅助装置，包括座椅、活动板和安装块，所述座椅的一侧扶手顶部设有转轴，所述转轴的顶部设有活动板，所述转轴的两端通过轴承分别与座椅的扶手和活动板活动连接，所述活动板的顶部中端设有安装块，所述安装块的底部设有螺纹块，所述螺纹块延伸至活动板的内部并与其滑动连接，所述活动板的中端内部设有螺杆，所述螺杆的两端通过轴承与活动板活动连接，所述螺杆的一端设有调节电机，所述调节电机的输出轴端与螺杆固定连接，所述安装块的顶部通过镶嵌的方式固定设有电动推杆，所述电动推杆的顶部安装有吹气管，所述吹气管通过套管以插接的方式设置于电动推杆的顶部。

4、在进一步的技术方案中，所述座椅的一侧设有安装箱，所述安装箱的内部固定安装有肺功能检测仪器，所述活动板靠近安装箱的一端顶部设有转接头，所述转接头通过安装螺丝固定安装于活动板的顶部一端，所述转接头的两端均设有连通管，所述转接头两端的连通管分别与吹气管和安装箱内部的肺功能检测仪器密封连通。

5、在进一步的技术方案中，所述座椅远离转轴的一侧扶手顶部设有定位板，所述定位板的一端设有凸起，所述凸起的一侧表面通过镶嵌的方式设有磁铁块，所述活动板远离转轴的一端外侧设有金属板，所述金属板通过镶嵌的方式固定设置于活动板的一侧。

6、在进一步的技术方案中，所述活动板的中端内部两侧设有限位槽，所述螺纹块的两侧设有限位块，所述螺纹块通过设有的限位槽和限位块与活动板滑动连接。

7、在进一步的技术方案中，所述活动板的顶部一端表面设有控制面板，所述控制面板通过镶嵌的方式固定设置于活动板的顶部表面。

8、本实用新型的有益效果是：

9、1、通过对活动板和安装块的设计，使得吹气管具备多项调节的功能，使得检查人员在进行吹气前，能够对吹气管的位置和高度进行调节，将其调整到合适角度，以便于检查人员进行吹气，避免由于坐姿不适，影响检查人员的吹气，从而导致检查结果不精准的情况发生；

10、2、通过设有的定位板，配合磁铁块和金属板，来实现对活动板的一端进行固定和支撑，使其能在检查人员进行吹气的过程中保持稳定，避免发生晃动，影响到检查结果。

技术特征：

1.一种肺功能检查辅助装置，包括座椅、活动板和安装块，其特征在于，所述座椅的一侧扶手顶部设有转轴，所述转轴的顶部设有活动板，所述转轴的两端通过轴承分别与座椅的扶手和活动板活动连接，所述活动板的顶部中端设有安装块，所述安装块的底部设有螺纹块，所述螺纹块延伸至活动板的内部并与其滑动连接，所述活动板的中端内部设有螺杆，所述螺杆的两端通过轴承与活动板活动连接，所述螺杆的一端设有调节电机，所述调节电机的输出轴端与螺杆固定连接，所述安装块的顶部通过镶嵌的方式固定设有电动推杆，所述电动推杆的顶部安装有吹气管，所述吹气管通过套管以插接的方式设置于电动推杆的顶部。

2.根据权利要求1所述的一种肺功能检查辅助装置，其特征在于：所述座椅的一侧设有安装箱，所述安装箱的内部固定安装有肺功能检测仪器，所述活动板靠近安装箱的一端顶部设有转接头，所述转接头通过安装螺丝固定安装于活动板的顶部一端，所述转接头的两端均设有连通管，所述转接头两端的连通管分别与吹气管和安装箱内部的肺功能检测仪器密封连通。

3.根据权利要求1所述的一种肺功能检查辅助装置，其特征在于：所述座椅远离转轴的一侧扶手顶部设有定位板，所述定位板的一端设有凸起，所述凸起的一侧表面通过镶嵌的方式设有磁铁块，所述活动板远离转轴的一端外侧设有金属板，所述金属板通过镶嵌的方式固定设置于活动板的一侧。

4.根据权利要求1所述的一种肺功能检查辅助装置，其特征在于：所述活动板的中端内部两侧设有限位槽，所述螺纹块的两侧设有限位块，所述螺纹块通过设有的限位槽和限位块与活动板滑动连接。

5.根据权利要求1所述的一种肺功能检查辅助装置，其特征在于：所述活动板的顶部一端表面设有控制面板，所述控制面板通过镶嵌的方式固定设置于活动板的顶部表面。

技术总结
本技术公开了涉及肺功能检查技术领域的一种肺功能检查辅助装置，包括座椅，座椅的一侧扶手顶部设有转轴，转轴的顶部设有活动板，活动板的顶部中端设有安装块，安装块的底部设有螺纹块，活动板的中端内部设有螺杆，螺杆的一端设有调节电机，安装块的顶部通过镶嵌的方式固定设有电动推杆，电动推杆的顶部安装有吹气管，吹气管通过套管以插接的方式设置于电动推杆的顶部，通过对活动板和安装块的设计是，使得吹气管具备多项调节的功能，使得检查人员在进行吹气前，能够对吹气管的位置和高度进行调节，将其调整到合适角度，以便于检查人员进行吹气，避免由于坐姿不适，影响检查人员的吹气，从而导致检查结果不精准的情况发生。

技术研发人员：汪贵仙,刘显会,曾田平,王月,袁樱方,兰祥祝
受保护的技术使用者：宜宾市第一人民医院
技术研发日：20230114
技术公布日：2024/1/13
